Color
Descripción

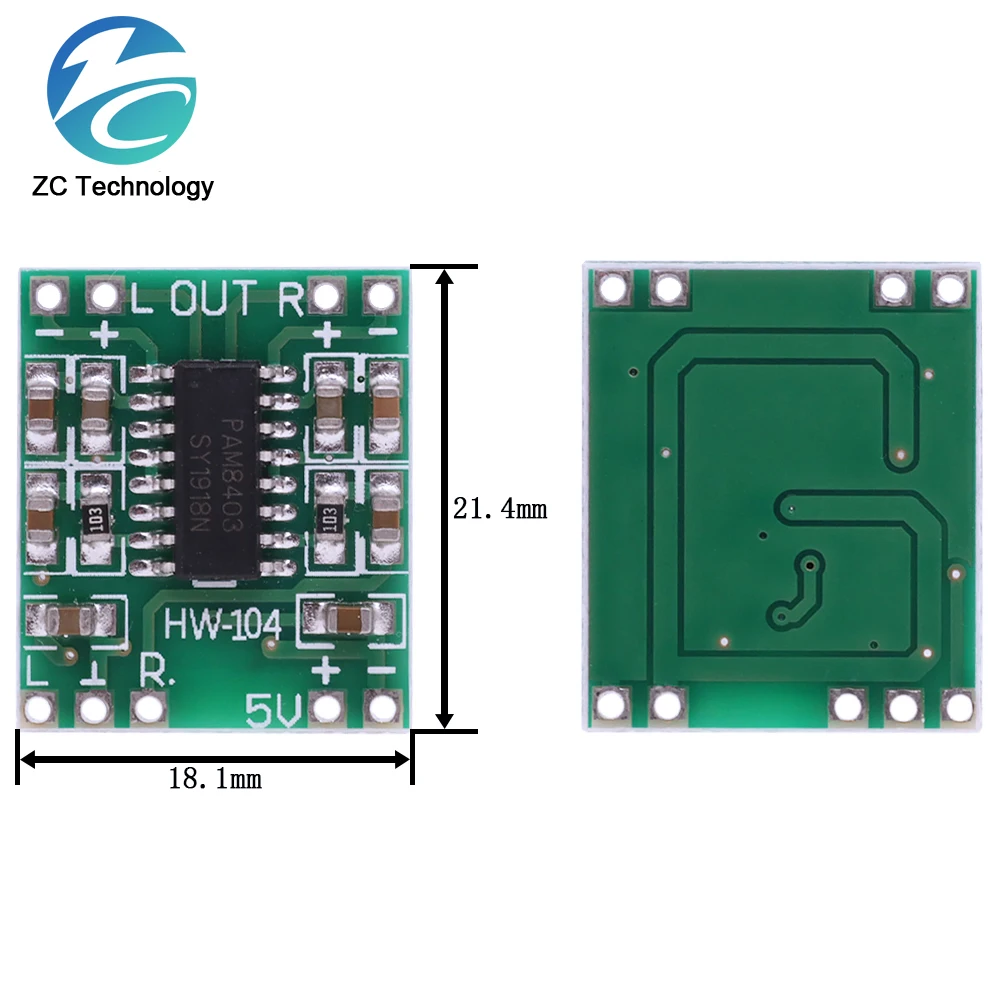

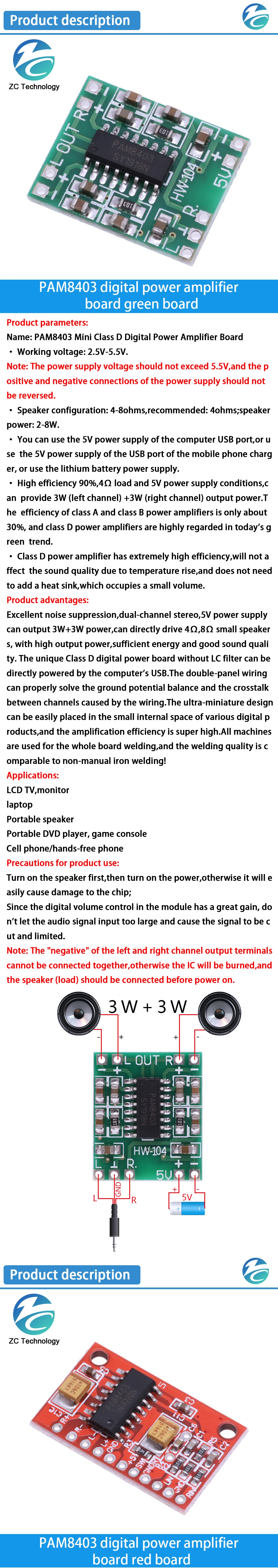

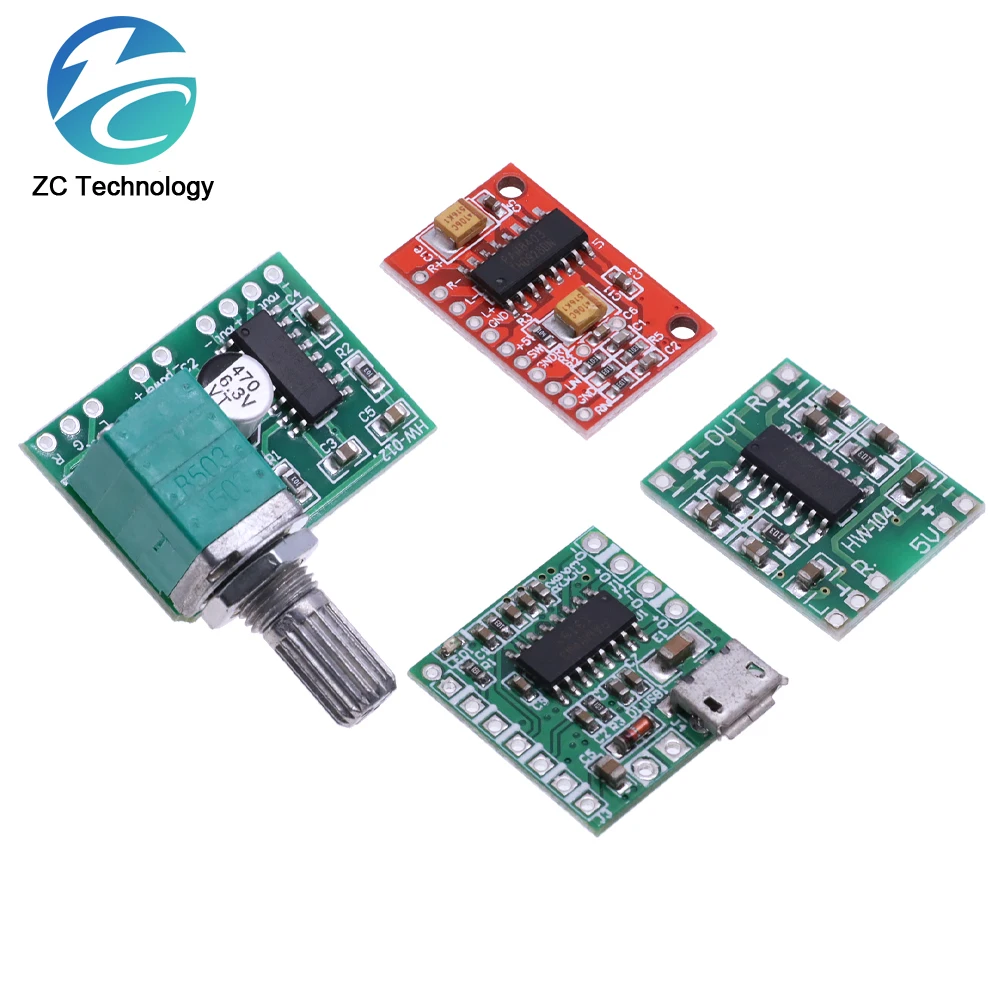

Placa amplificadora de potencia digital PAM8403, placa verde
Parámetros del producto
Nombre: Placa de amplificador de potencia digital PAM8403 Mini Clase D
· Voltaje de funcionamiento: 2,5 V-5,5 V.
Nota: El voltaje de la fuente de alimentación no debe exceder los 5,5 V, y el
Las conexiones positivas y negativas de la fuente de alimentación no deben
Invertirlo.
· Configuración de altavoces: 4-8 ohmios, recomendado: 4 ohmios; altavoz
Potencia: 2-8W.
· Puede usar la fuente de alimentación de 5V del puerto USB del ordenador, o usar
La fuente de Alimentación de 5V del puerto USB del cargador del teléfono móvil,
O use la fuente de alimentación de la batería de litio.
· Alta eficiencia 90%, carga de 4Ω y condiciones de fuente de alimentación de 5V, puede
Proporciona 3W (canal izquierdo) + 3W (canal derecho) de potencia de salida. El
La eficiencia de los amplificadores de potencia de clase A y clase B es solo de aproximadamente 30%,
Y los amplificadores de potencia clase D son muy apreciados en el verde de hoy
Tendencia.
· El amplificador de potencia Clase D tiene una eficiencia extremadamente alta, no afectará
La calidad del sonido debido al aumento de temperatura, y no es necesario agregar
Un disipador de calor, que ocupa un pequeño volumen.
Ventajas del producto:
Excelente supresión de ruido, estéreo de doble canal, fuente de Alimentación de 5V
Puede Emitir 3W + 3W de potencia, puede conducir directamente altavoces pequeños 4Ω,8Ω,
Con alta potencia de salida, suficiente energía y buena calidad de sonido.
La Placa de alimentación digital única Clase D sin filtro LC puede ser
Alimentado directamente por el USB del ordenador. El cableado de doble panel
Puede resolver adecuadamente el equilibrio de potencial de tierra y la diafonía
Entre los canales causados por el cableado. El diseño ultra-miniatura
Se puede colocar fácilmente en el pequeño espacio interno de varios digitales
Productos, y la eficiencia de amplificación es súper alta. Todas las máquinas
Se utilizan para la soldadura de todo el tablero, y la calidad de la soldadura es
¡Es comparable a la soldadura de hierro no manual!
Aplicaciones:
TV LCD, monitor
Portátil
Altavoz portátil
Reproductor de DVD portátil, consola de juegos
Teléfono móvil/Teléfono manos libres
Precauciones para el uso del producto:
Encienda primero el altavoz, luego encienda la alimentación, de lo contrario
Causa fácilmente daños en el chip;
Dado que el control de volumen digital en el módulo tiene una gran ganancia,
No deje que la entrada de señal de audio sea demasiado grande y haga que la señal sea
Corte y limitado.
Nota: El "negativo" de los terminales de salida del canal izquierdo y derecho
No se pueden conectar juntos, de lo contrario el IC se quemará, y
El altavoz (carga) debe estar conectado antes de encenderlo.

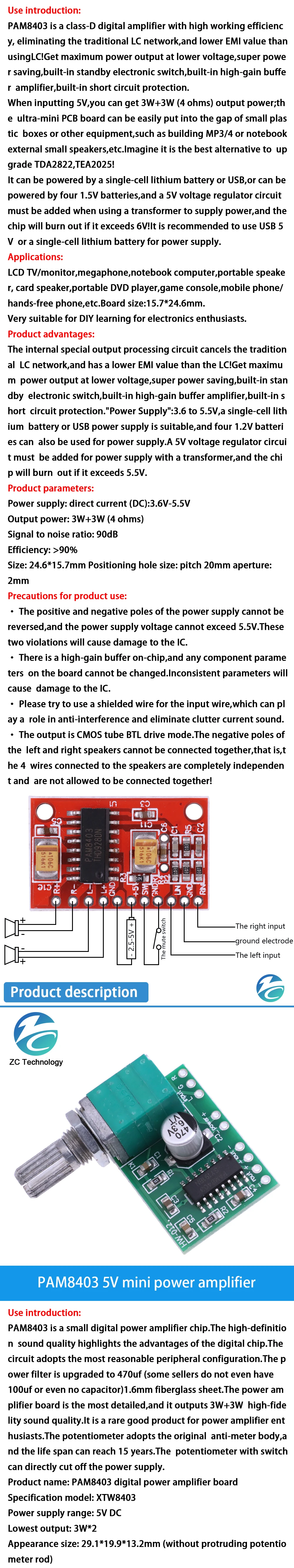

PAM8403 tablero amplificador de potencia digital tablero rojo
Introducción de uso:
PAM8403 es un amplificador digital de clase D con alta eficiencia de trabajo,
Eliminando la red LC tradicional y un valor EMI más bajo que
¡UsingLC! Obtenga la máxima potencia de salida a un voltaje más bajo, superpotencia
Ahorro, interruptor electrónico de espera incorporado, búfer de alta ganancia incorporado
AMPLIFICADOR, protección contra cortocircuitos incorporada.
Al introducir 5V, puede obtener una potencia de salida de 3W + 3W (4 ohmios); el
La placa PCB ultra-Mini se puede poner fácilmente en el espacio de plástico pequeño
Cajas u otros equipos, como MP3/4 de construcción o Notebook.
Altavoces externos pequeños, etc. Imagina que es la mejor alternativa a
¡Actualización TDA2822,TEA2025!
Puede ser alimentado por una batería de litio de una sola celda o USB,o puede ser
Alimentado por cuatro baterías de 1,5 V y un circuito regulador de voltaje de 5V
Debe agregarse cuando se usa un transformador para suministrar energía, y el
¡El chip se quemará si supera los 6V! Se recomienda utilizar USB 5V
O una batería de litio de una sola celda para la fuente de alimentación.
Aplicaciones:
TV/monitor LCD, megáfono, ordenador portátil, altavoz portátil,
Altavoz de tarjeta, reproductor de DVD portátil, consola de juegos, teléfono móvil/
Teléfono manos libres, etc. Tamaño del tablero: 15,7*24,6mm.
Muy adecuado para el aprendizaje de bricolaje para entusiastas de la electrónica.
Ventajas del producto:
El circuito interno de procesamiento de salida especial cancela el tradicional
Red LC, ¡y tiene un valor EMI más bajo que el LC! Obtenga el máximo
Salida de potencia a menor voltaje, súper ahorro de energía, modo de espera incorporado
Interruptor electrónico, amplificador de búfer de alta ganancia incorporado, corto incorporado
Protección del circuito. "Fuente de alimentación": 3,6 a 5,5 V, Litio de una sola celda
La batería o la fuente de alimentación USB son adecuadas, y cuatro baterías de 1,2 V pueden
También se debe utilizar como fuente de alimentación. Un circuito regulador de voltaje de 5V.
Se agregará para la fuente de alimentación con un transformador, y el chip se quemará
Si supera los 5,5 V.
Parámetros del producto
Fuente de alimentación: corriente continua (CC): 3,6 V-5,5 V
Potencia de salida: 3W + 3W (4 ohmios)
Relación señal-ruido: 90dB
Eficiencia: 90%
Tamaño: 24,6*15,7mm Tamaño del orificio de posicionamiento: Paso 20mm
Apertura: 2mm
Precauciones para el uso del producto:
· Los polos positivo y negativo de la fuente de alimentación no pueden ser
Invertido, y el voltaje de la fuente de alimentación no puede exceder 5,5 V. Estos
Dos infracciones causarán daños al IC.
· Hay un búfer de alta ganancia en el chip y cualquier parámetro de los componentes
En el tablero no se puede cambiar. Los parámetros inconsistentes causarán
Daños en el IC.
· Intente utilizar un cable blindado para el cable de entrada, que puede reproducir un
Papel en anti-interferencia y eliminar el desorden del sonido actual.
· La salida es el modo de accionamiento BTL del tubo CMOS. Los polos negativos del
Los altavoces izquierdo y derecho no se pueden conectar juntos, es decir, los 4
Los cables conectados a los altavoces son completamente independientes y
¡No se pueden conectar juntos!

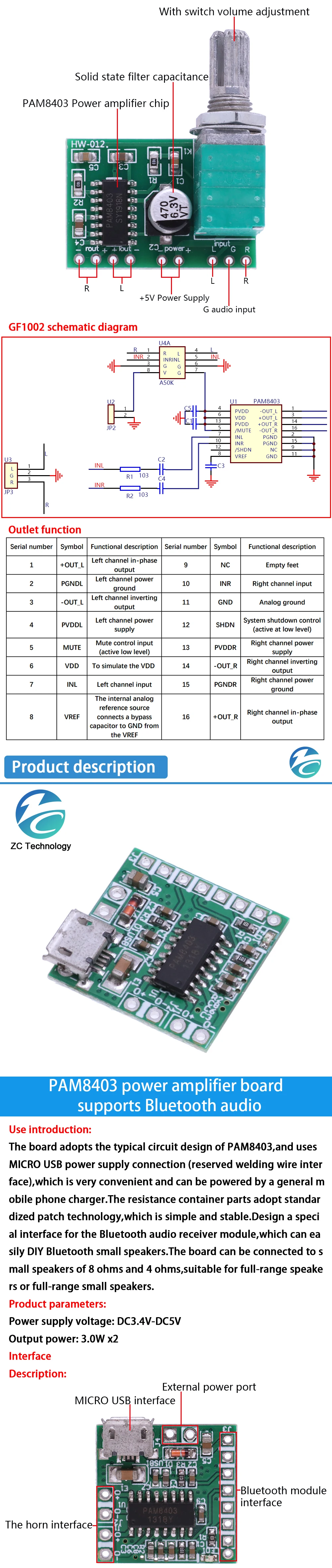

Mini amplificador de potencia PAM8403 5V
Introducción de uso:
PAM8403 es un pequeño chip amplificador de potencia digital. El de alta definición
La calidad del sonido destaca las ventajas del chip digital. El
El circuito adopta la configuración periférica más razonable. El
El Filtro de potencia se actualiza a 470UF (algunos vendedores ni siquiera tienen
100UF o incluso sin condensador) Hoja de fibra de vidrio de 1,6mm. La potencia
La placa amplificadora es la más detallada y emite 3W + 3W.
Calidad de sonido de alta fidelidad. Es un buen producto raro para la potencia.
Entusiastas del amplificador. El potenciómetro adopta el original
Cuerpo antimetro, y la vida útil puede alcanzar los 15 años.
El potenciómetro con interruptor puede cortar directamente la fuente de alimentación.
Nombre del producto: placa amplificadora de potencia digital PAM8403
Modelo de especificación: XTW8403
Rango de alimentación: 5V DC
Salida más baja: 3W * 2
Tamaño de la apariencia: 29,1*19,9*13,2mm (sin sobresalir
Varilla potenciométrica)

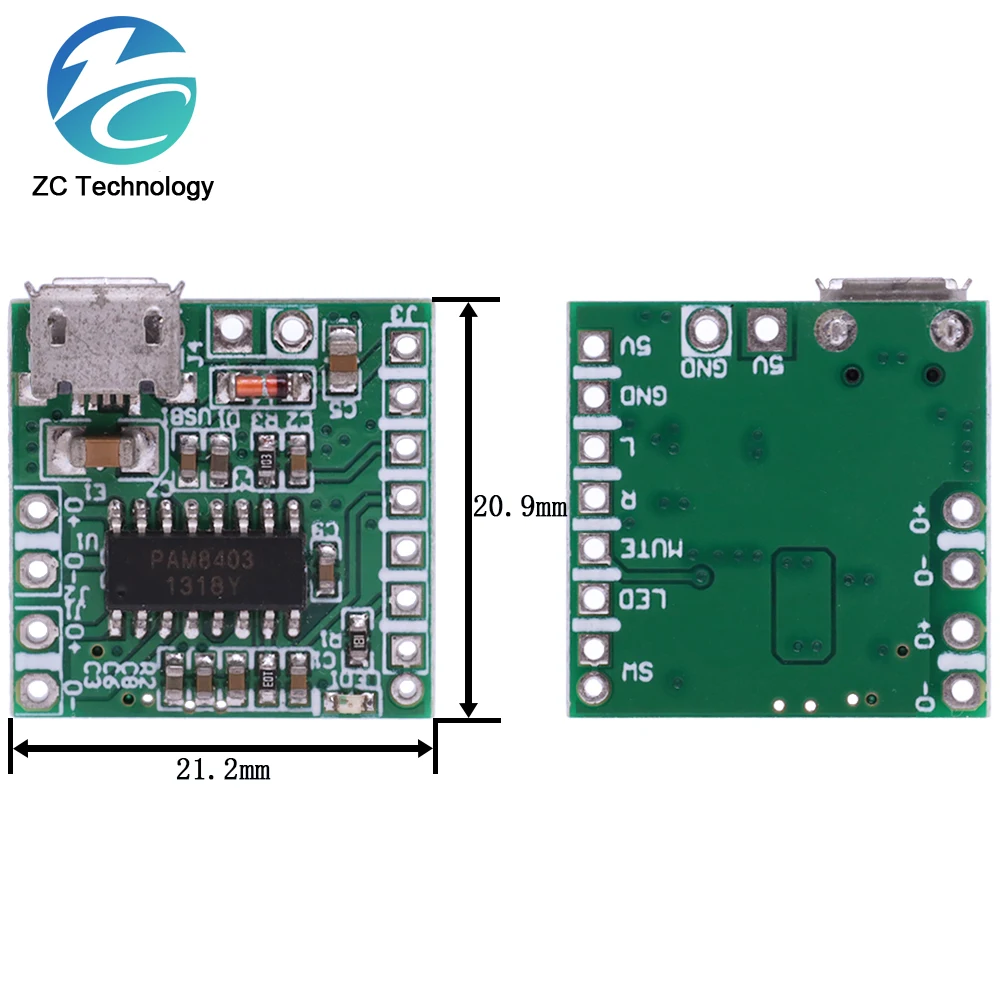

Placa amplificadora de potencia PAM8403 compatible con audio Bluetooth
Introducción de uso:
La placa adopta el Diseño de Circuito típico de PAM8403 y utiliza
Conexión de fuente de alimentación MICRO USB (cable de soldadura reservado
Interfaz), que es muy conveniente y puede ser alimentado por un general
Cargador de teléfono móvil. Las piezas del contenedor de resistencia adoptan
Tecnología de parche estandarizada, que es simple y estable. Diseño a
Interfaz especial para el módulo receptor de audio Bluetooth, que puede
Altavoces pequeños Bluetooth fácilmente DIY. La placa se puede conectar a
Altavoces pequeños de 8 ohmios y 4 ohmios, adecuados para rango completo
Altavoces o altavoces pequeños de gama completa.
Parámetros del producto
Voltaje de la fuente de alimentación:
Potencia de salida: 3,0 W X2
Interfaz

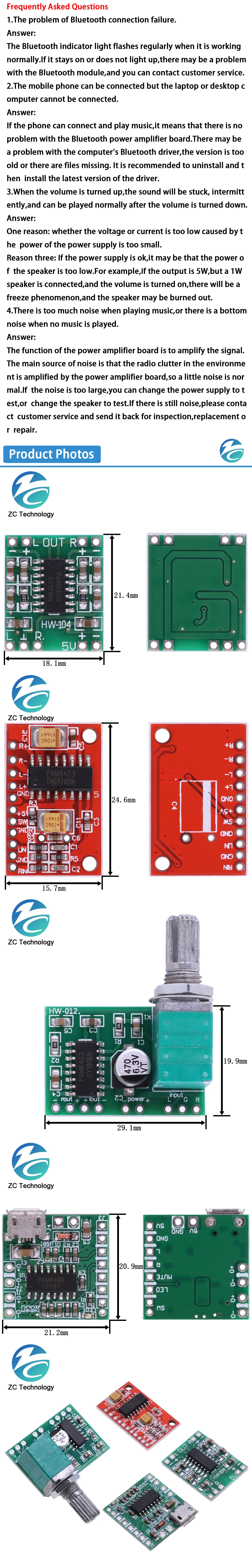

Preguntas frecuentes
1. El problema del fallo de conexión Bluetooth.
Respuesta:
La luz indicadora de Bluetooth parpadea regularmente cuando está funcionando
Normalmente. Si permanece encendido o no se ilumina, puede haber un problema
Con el módulo Bluetooth, y puede ponerse en contacto con el servicio al cliente.
2. El teléfono móvil se puede conectar, pero el ordenador portátil o de escritorio
El ordenador no se puede conectar.
Respuesta:
Si el teléfono se puede conectar y reproducir música, significa que no hay
Problema con la placa amplificadora de potencia Bluetooth. Puede haber un
Problema con el controlador Bluetooth del ordenador, la versión es demasiado antigua
O faltan archivos. Se recomienda desinstalar y luego
Instale la última versión del controlador.
3. Cuando subas el volumen, el sonido se atascará,
Intermitentemente, y se puede reproducir normalmente después de subir el volumen
Abajo.
Respuesta:
Una razón: Si el voltaje o la corriente es demasiado bajo causado por el
La potencia de la fuente de alimentación es demasiado pequeña.
Razón tres: Si la fuente de alimentación está bien, puede ser que la potencia de
El altavoz es demasiado bajo. Por ejemplo, si la salida es de 5W, pero de 1W
El altavoz está conectado y el volumen está encendido, habrá un
Fenómeno de congelación y el altavoz puede quemarse.
4. Hay demasiado ruido al reproducir música, o hay un fondo
Ruido cuando no se reproduce música.
Respuesta:
La función de la placa amplificadora de potencia es amplificar la señal.
La principal fuente de ruido es el desorden de la radio en el entorno
Es amplificado por la placa del amplificador de potencia, por lo que un poco de ruido es normal. Si
Si el ruido es demasiado grande, puede cambiar la fuente de alimentación para probar, o
Cambie el altavoz para probar. Si todavía hay ruido, póngase en contacto con
Servicio al Cliente y enviarlo de vuelta para inspección, reemplazo o
Reparación.
