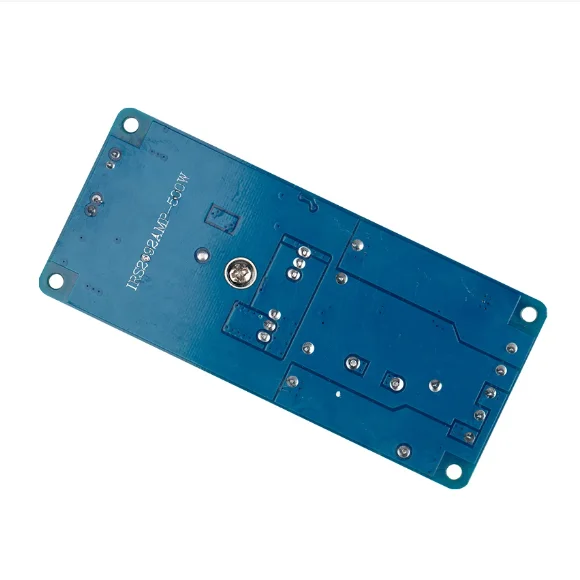

Placa amplificadora Digital IRS2092S de alta potencia, 500W, Clase D, HIFI, módulo Mono/Super LM3886

De acuerdo con la fórmula de potencia P=U * U / R=Voltaje * voltaje/carga, la potencia está determinada por el voltaje y la carga, el voltaje es alto, la carga es pequeña, mayor es la potencia, La placa para el rango de voltaje se refiere al voltaje dentro del rango de la placa puede funcionar correctamente, no todos los voltajes y cargas de potencia están marcados como salida de alta potencia, por ejemplo, fuente de alimentación de 12V Carga de 4 ohm, la potencia de hasta 15W, potencia máxima de 8 Ohm. 7,5 W; Fuente de alimentación de 24V, 4 ohmios, potencia máxima de 50W, 8 ohmios cuando el máximo de 25W; en cualquier momento, la potencia de la fuente de alimentación debe ser mayor que la potencia del amplificador, de lo contrario, no se puede subir el volumen alto, la potencia se reducirá y el sonido se romperá, hasta la potencia de salida correspondiente. 1. Voltaje de alimentación: fuente de alimentación de CC dual ± 58 --- ± 70V

2. Potencia de salida nominal: 500W (fuente de alimentación de ± 65V, carga de 4 ohm, distorsión 10%)

3. Eficiencia:=90%

4. Relación señal-ruido: 90dB

5. Distorsión Armónica Total: 380W (fuente de alimentación de ± 65V, altavoces de 4 ohmios, distorsión 0.1%)

280W (± 65 fuente de alimentación altavoces de 8 ohmios, distorsión 0.1%)

6. Rango de respuesta de frecuencia: 20Hz-20KHz

7. Bocina: 4-8Ω

8. Amplificación de voltaje: 36 veces

9. Sensibilidad de entrada 1,5 V (RMS)

10. Protección contra cortocircuitos de salida: Sí

11. Protección de polarización DC de salida que Protección de Bocina: Sí

12. Protección contra sobretemperatura: Sí, la temperatura del tubo de efecto de campo del disipador de calor es superior a 100 ° C, ¡apague la salida! Segundo, el uso de precauciones:

1. Voltaje de suministro nominal para fuente de alimentación dual ± 65V, el voltaje en ± 58 --- ± 70V puede funcionar correctamente (más de 70V, debe quemarse, ¡no todo el paquete!). Si es un anillo de vaca, porque no tiene un regulador de voltaje, el voltaje fluctuará con la red eléctrica, por favor, utilícelo para dejar un margen. ¡Los polos positivo y negativo de la fuente de alimentación no conectan el incorrecto para no quemar la placa!

2. Fuente de alimentación recomendada para fuente de alimentación dual de CC ± 65V fuente de alimentación filtrada mejor fuente de alimentación

3. Altavoz de 10-18 pulgadas recomendado altavoces de 4 Ohm-8 Ohm

4. Aunque la salida de audio tiene una protección contra cortocircuitos, trate de no cortocircuitar.

5. Compruebe cuidadosamente antes de encender para asegurarse de que el cableado es correcto antes de encender.

7. Esta amplificación de voltaje de la placa se fija en 40 veces, si la potencia de salida no es suficiente, dependiendo de las circunstancias específicas de su propia preamplificación
