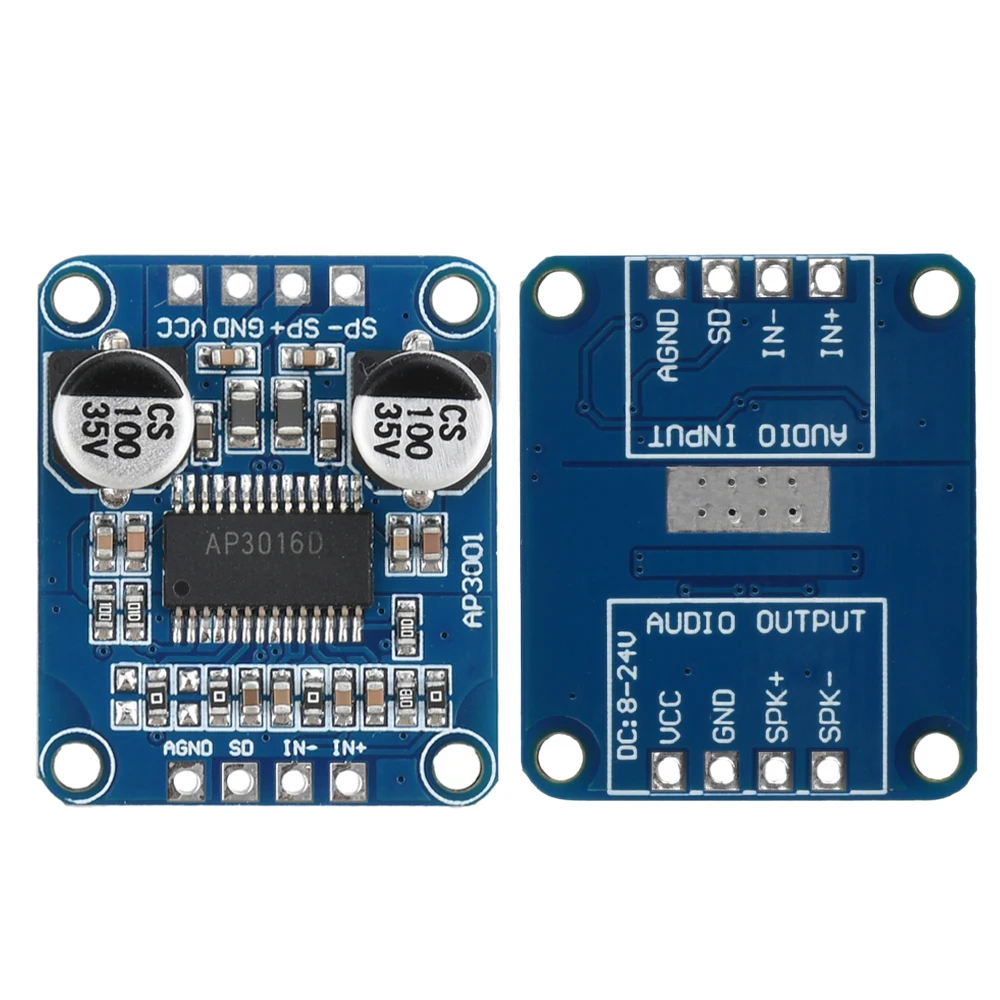

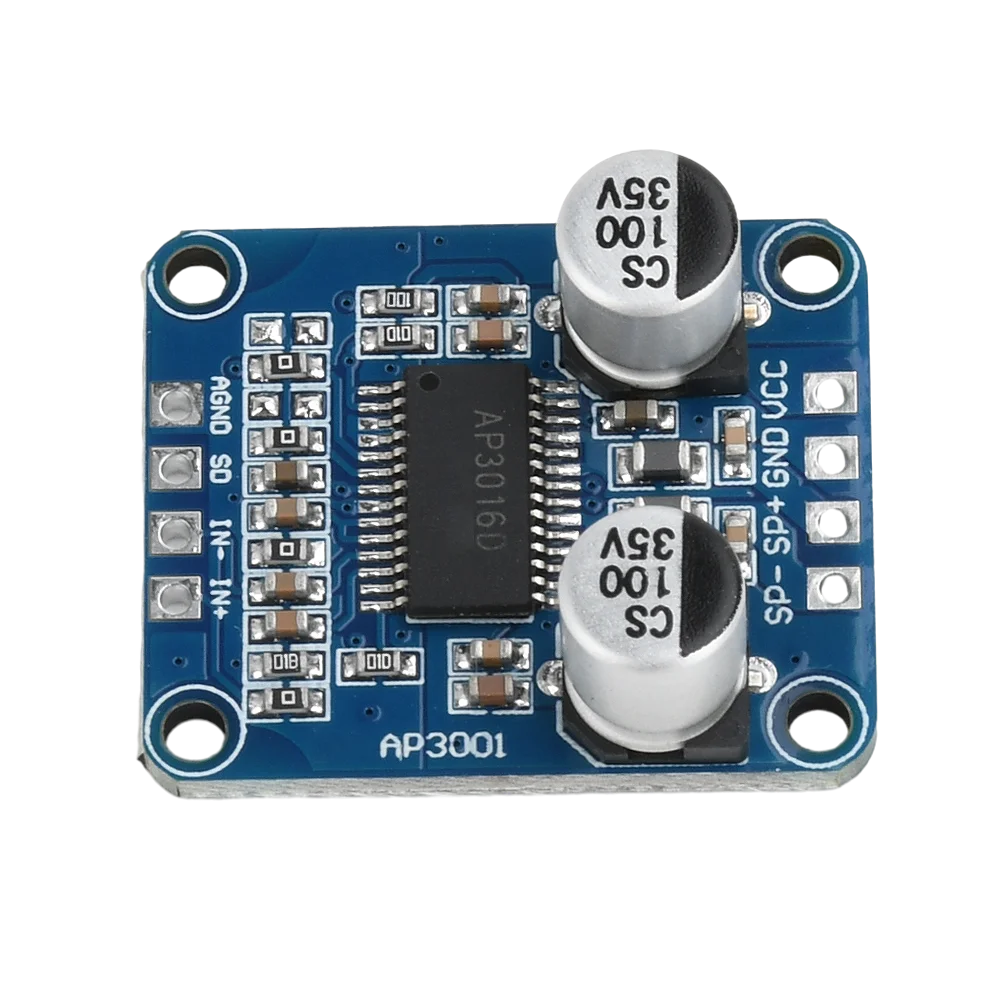

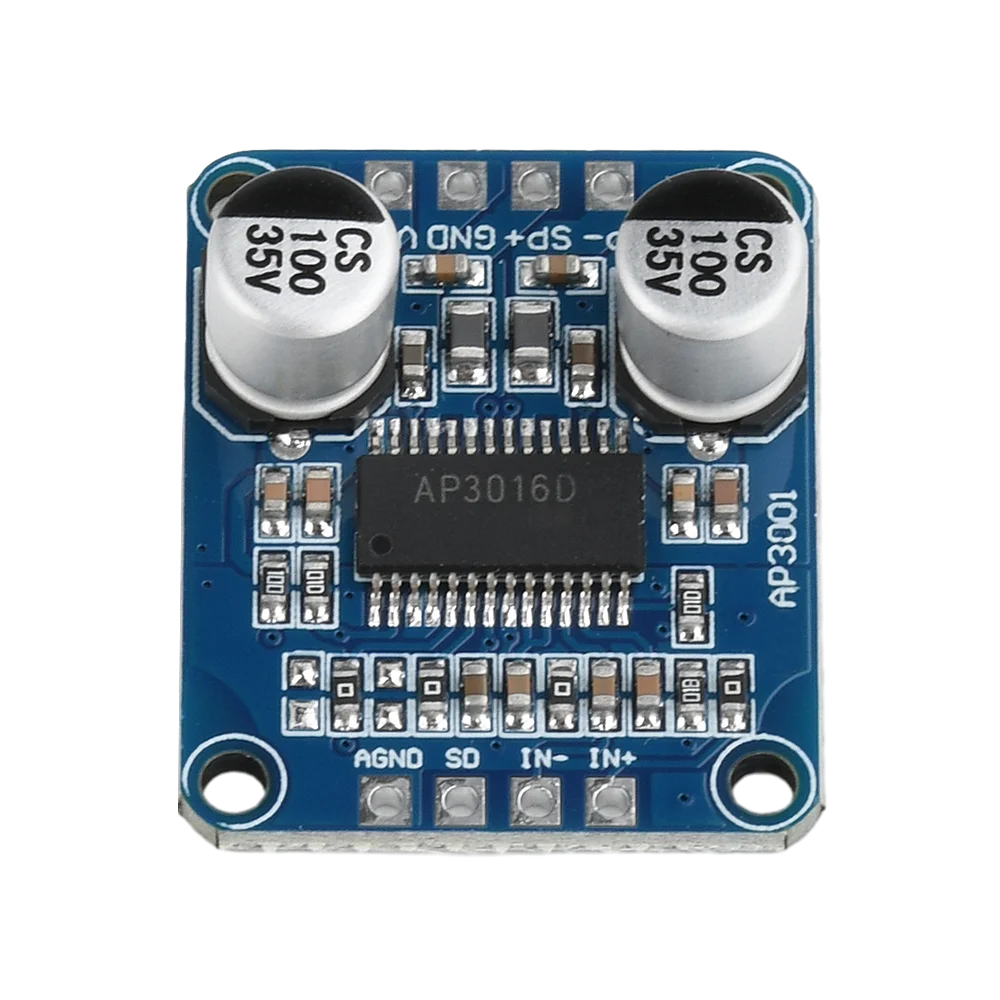

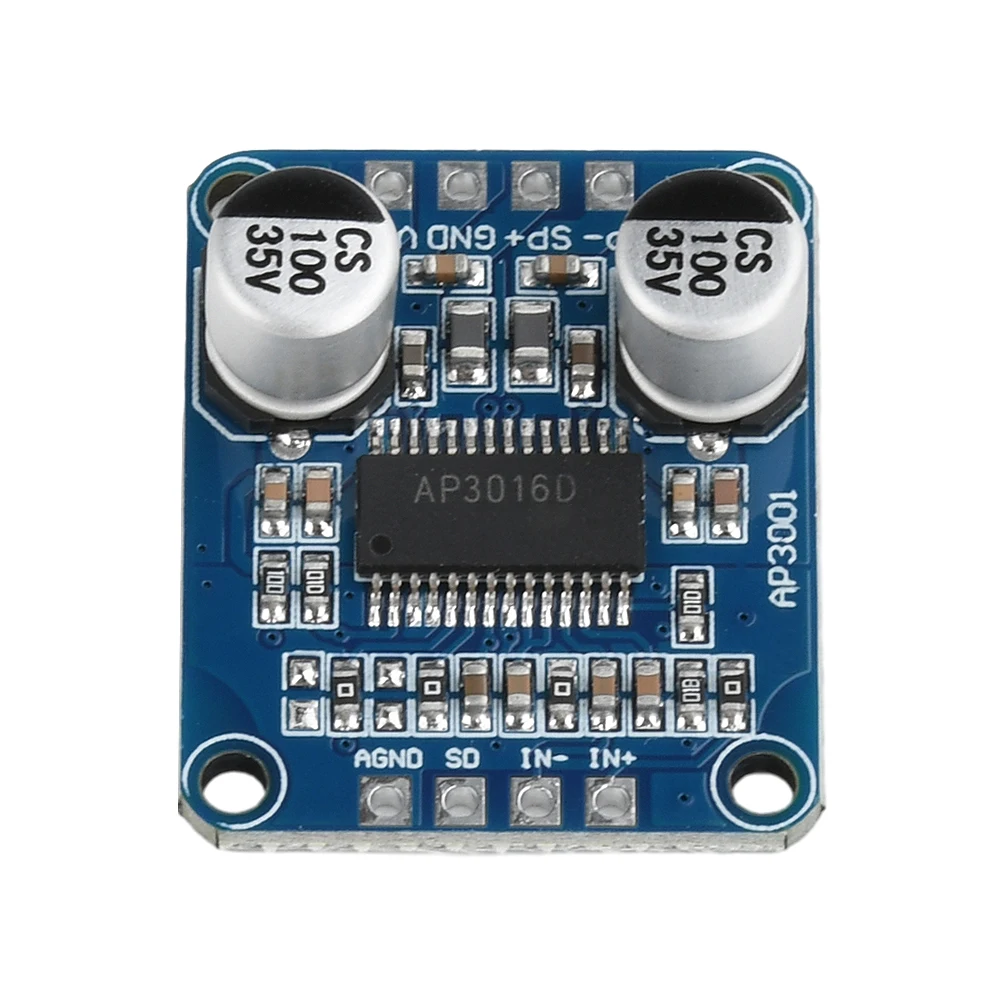

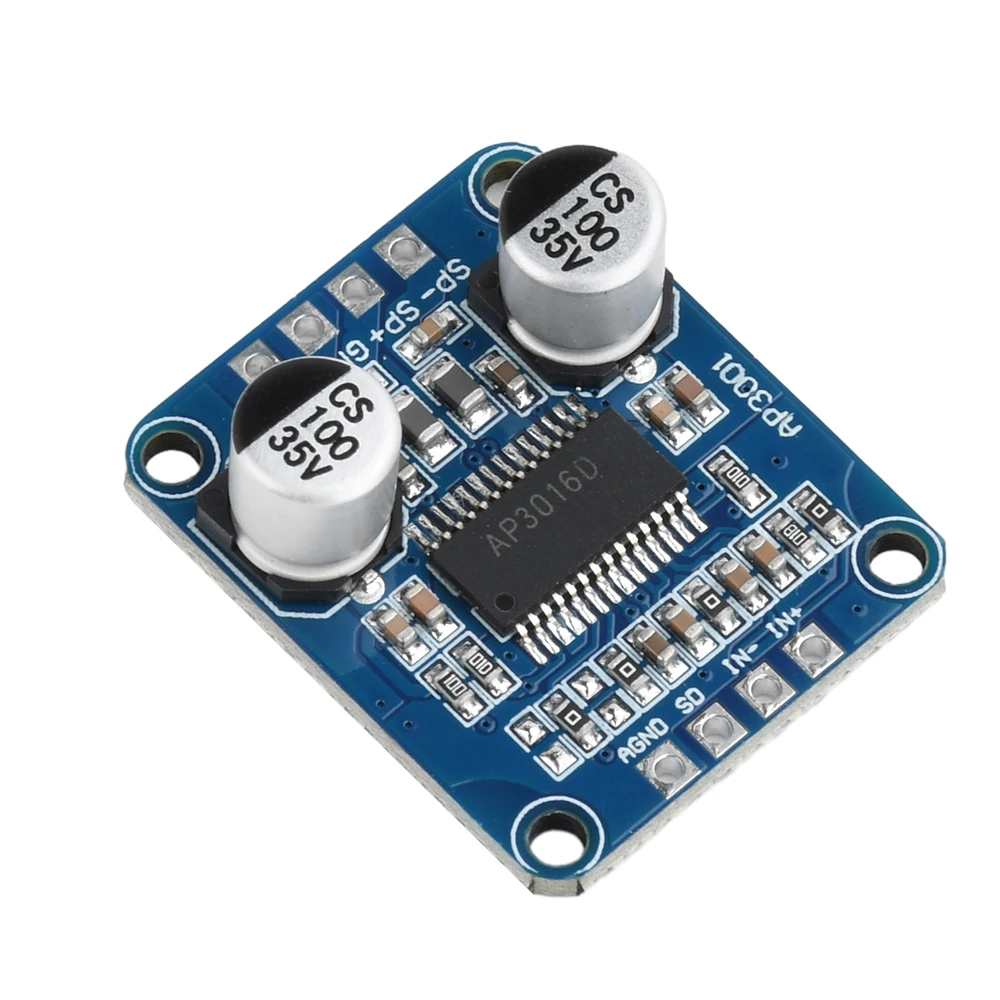

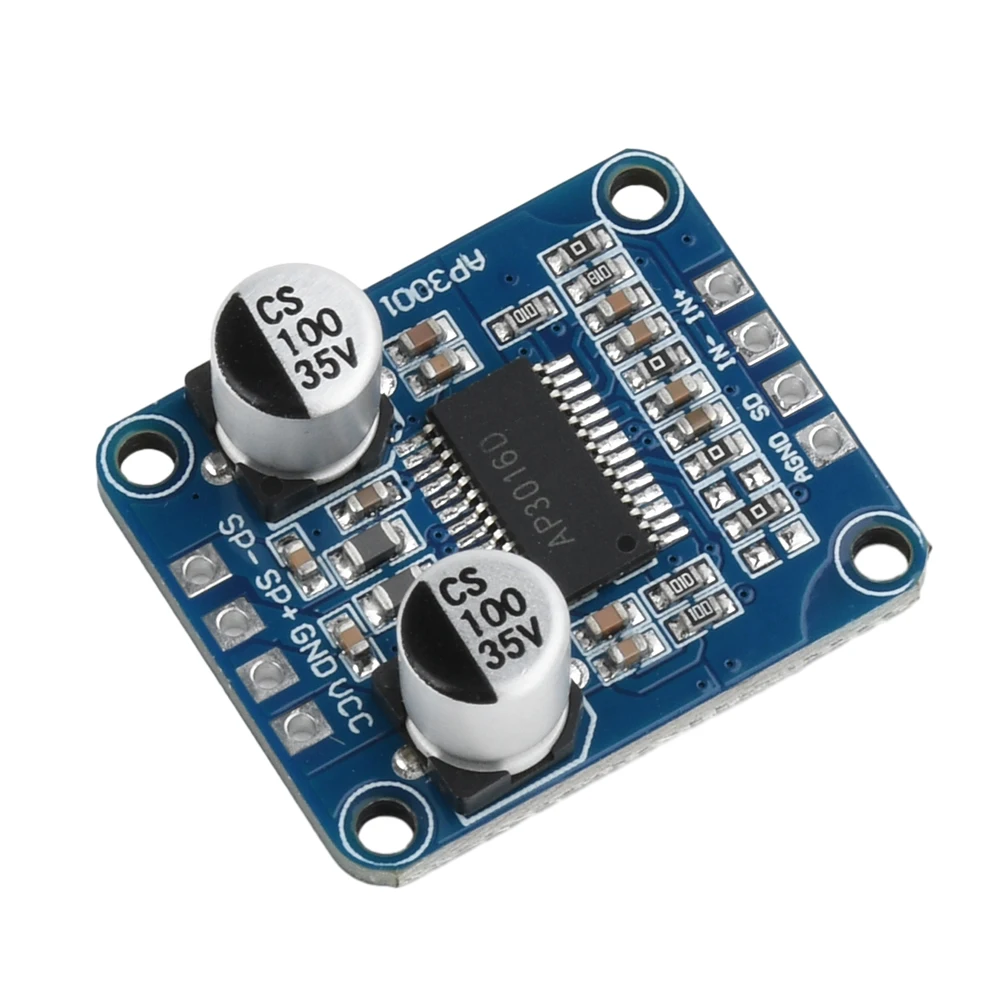

Placa amplificadora Digital DC8-24V Clase D Audio Mono 10W/20W/30W módulo amplificador de alta potencia AP3001 para altavoz de 4-8ohm 30W-300W

Características:
1.Amplio rango de voltaje: admite entrada CC de 8 ~ 24 V, adecuada para diversos entornos de suministro de energía, lo que garantiza una salida estable.
2.Amplificador de Clase D eficiente: utilizando la tecnología de modulación PWM, tiene alta eficiencia, baja generación de calor y es adecuado para uso a largo plazo.
3.Selección de potencia múltiple: proporciona una potencia de salida de 10 W, 20 W y 30 W para satisfacer las necesidades de diferentes escenarios de aplicación.
4.Gran compatibilidad: admite altavoces de 4 Ω y 8 Ω, compatible con altavoces de potencia de 30 W ~ 300 W, alta flexibilidad.
5.Aspecto compacto: el producto tiene un tamaño de solo 26 mm * 22 mm, lo que facilita su integración en diferentes proyectos y escenarios de aplicación.

Parámetro:
Nombre del producto: Módulo amplificador digital
Modelo de producto: AP3001
Voltaje de funcionamiento: CC 8 ~ 24 V
Modo de trabajo: Clase D (modulación PWM)
Número de canales: Mono

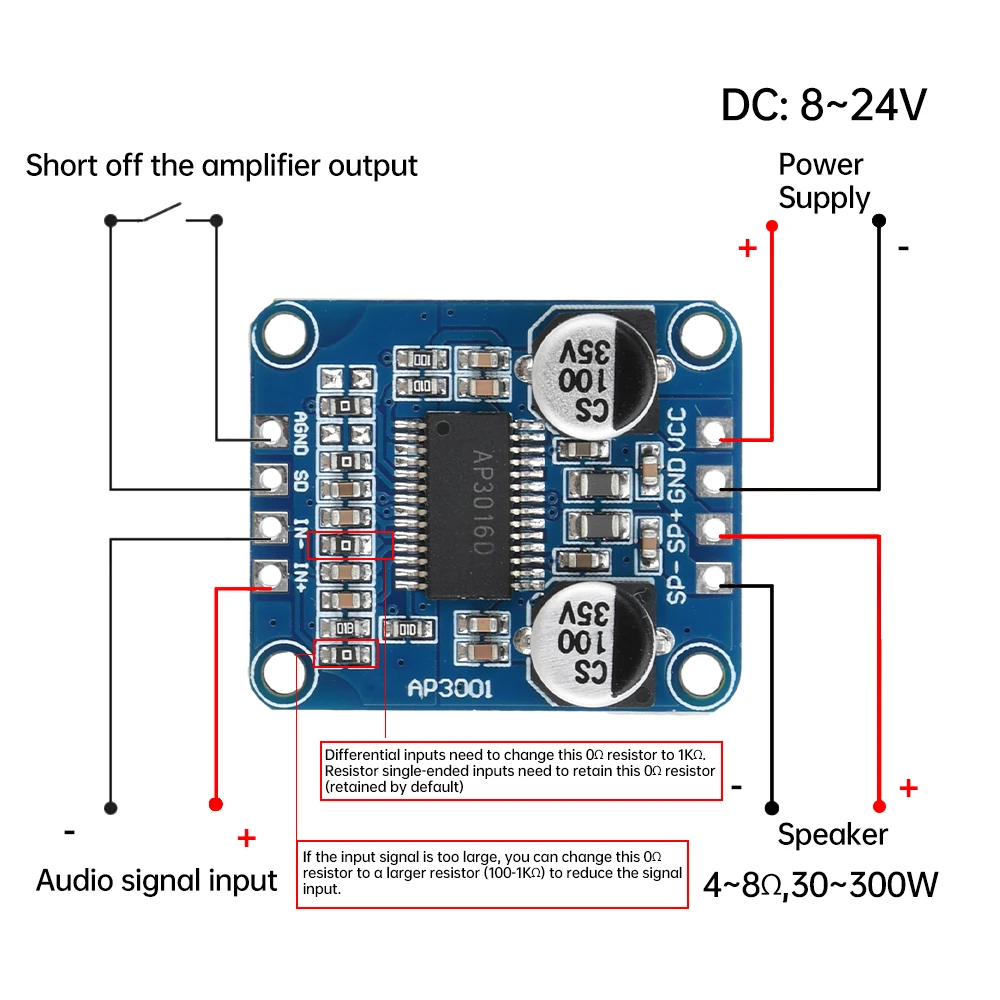

Entrada de señal: entrada predeterminada de un solo extremo (se puede cambiar a diferencial)
Impedancia de entrada: 1k Ω
Carga de salida: 4-8 Ω


30W a 16V 4Ω
20W a 12V 4Ω
10W a 12V 8Ω
15W a 16V 8Ω
25W a 24V 8Ω


4 Ω (fuente de alimentación de 8-16 V)
8 Ω (fuente de alimentación de 8-24 V)

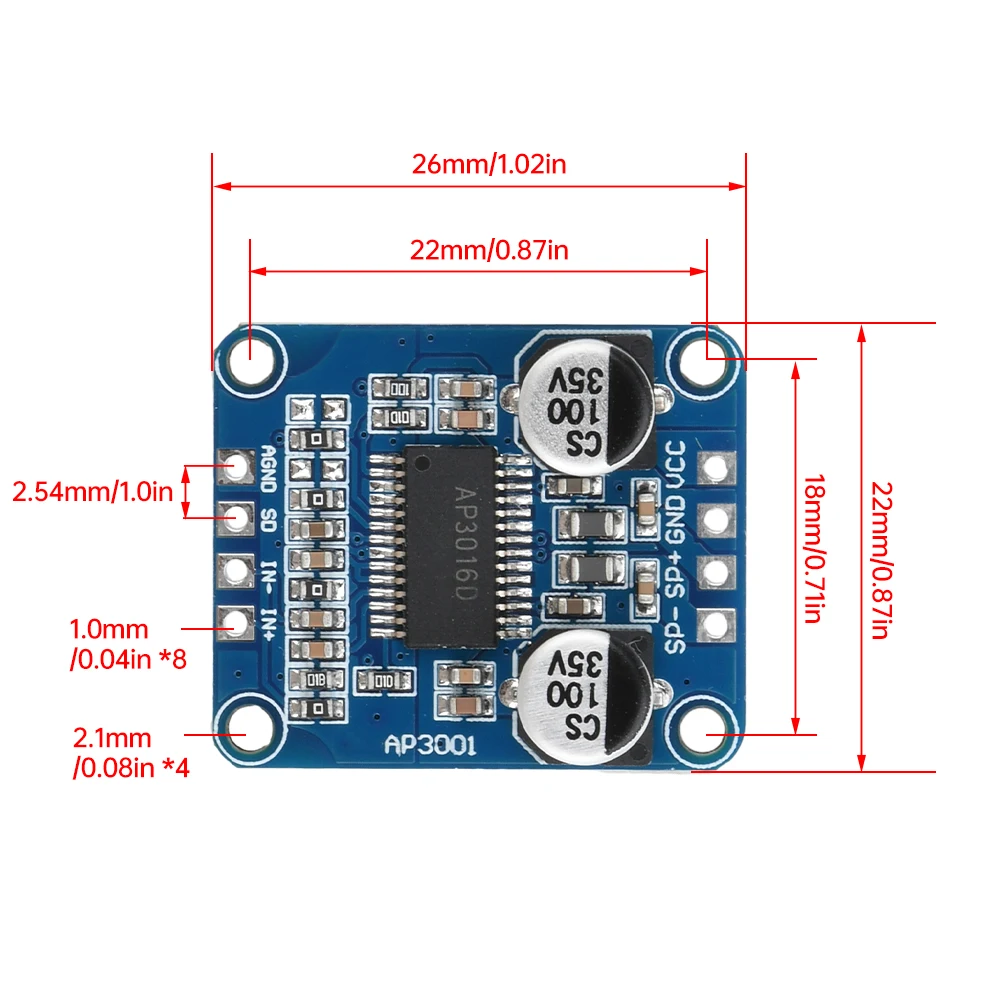

Tamaño: 26 mm * 22 mm

Precauciones de uso:
1.El voltaje de alimentación recomendado es DC 8-24V.Si supera los 26 V, el chip se quemará.
2.Cuando se conecta a un altavoz de 4 Ω, la fuente de alimentación no debe exceder los 16 V y, cuando se conecta a un altavoz de 8 Ω, la fuente de alimentación no debe exceder los 24 V.
3.La corriente de alimentación recomendada es 2A o superior.
4.Los polos positivo y negativo de la fuente de alimentación no se pueden conectar al revés, ya que el chip puede quemarse cuando se conecta al revés; Este módulo sólo es adecuado para una sola fuente de alimentación y no se puede conectar a una fuente de alimentación negativa.
5.Asegúrese de que la señal de audio de entrada esté entre 0,5 V y 1,5 V
6.El cable de la bocina no debe ser demasiado largo, lo que garantiza que sea adecuado dentro de 1 metro.
7.Preste atención a la protección electrostática.Antes de tocar la placa del amplificador de potencia, libere la electricidad estática de sus manos para evitar que la electricidad estática corte el chip del amplificador de potencia.Los amplificadores de potencia digitales son sensibles a la electricidad estática.
8.Se recomienda utilizar altavoces con una potencia nominal de 30 W o más para evitar el sobrecalentamiento y la quema de los altavoces.

Solución de problemas:
1.Después de encender, la bocina emitirá un pitido y no inició respuesta.
1) Verifique si la impedancia del altavoz es demasiado pequeña y el voltaje de la fuente de alimentación es demasiado alto, lo que hace que el chip entre en protección de CC debido a la alta corriente instantánea; Esperamos reducir el voltaje de la fuente de alimentación y reiniciar.
2) Verifique si la fuente de alimentación es demasiado baja para operar el altavoz e intente reemplazarlo con una fuente de alimentación de alta potencia.Generalmente, un adaptador de corriente de 2A no es un problema.


1) Reemplace la fuente de audio para ver si es el ruido inherente de la propia fuente de audio.
2) ¿Es un problema con el propio amplificador a tierra el terminal de entrada del amplificador?
3) Utiliza cables de audio blindados que introduzca ruido debido a problemas de calidad del cable.
4) Reemplace el altavoz, es un problema con el propio altavoz.
5) Reemplazar la fuente de alimentación es el ruido causado por una fuente de alimentación inestable.


1) La potencia de la bocina es demasiado baja. Reemplace la bocina de alta potencia o reduzca la entrada de señal
