Descripción
1.Admite la solución TWS BT, con placa única que admite placa mono y dual que admite operación estéreo de par TWS.
2.Al adoptar el circuito TPA3110-PBTL, la potencia de salida máxima alcanza los 30W.
3.Circuito regulador de voltaje incorporado, admite fuente de alimentación con adaptador universal, fácil de usar.
4.Tamaño compacto, adecuado para varios proyectos de altavoces BT de bricolaje.
5.No es necesario un ajustador de volumen externo, controle directamente el tamaño del audio a través de su teléfono.
Introducción del producto:

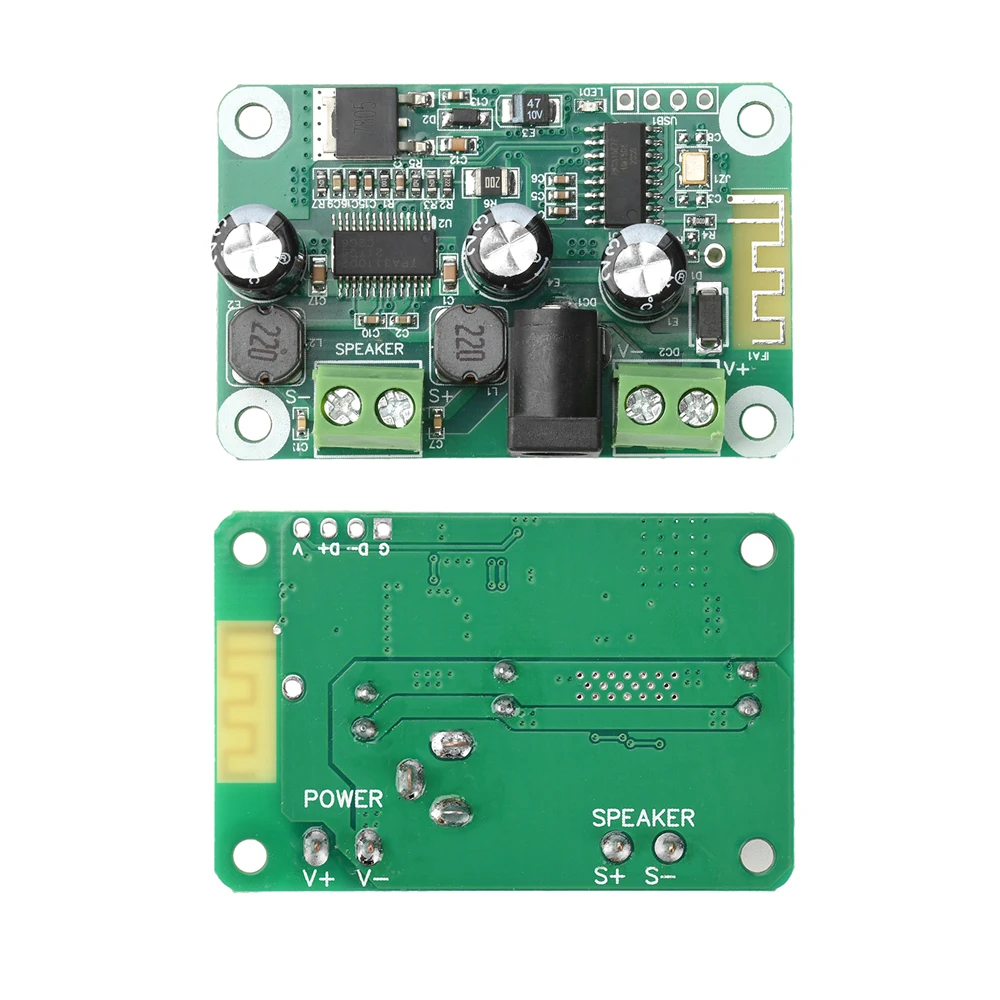

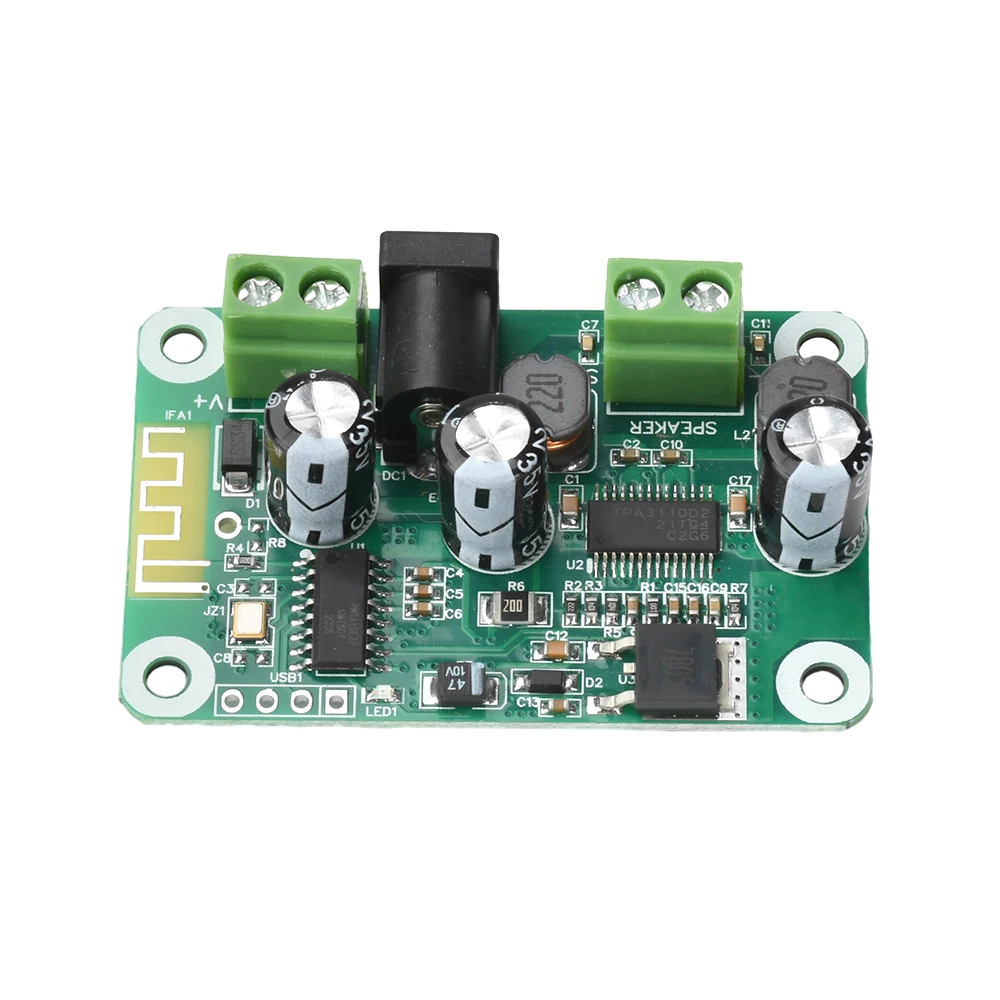

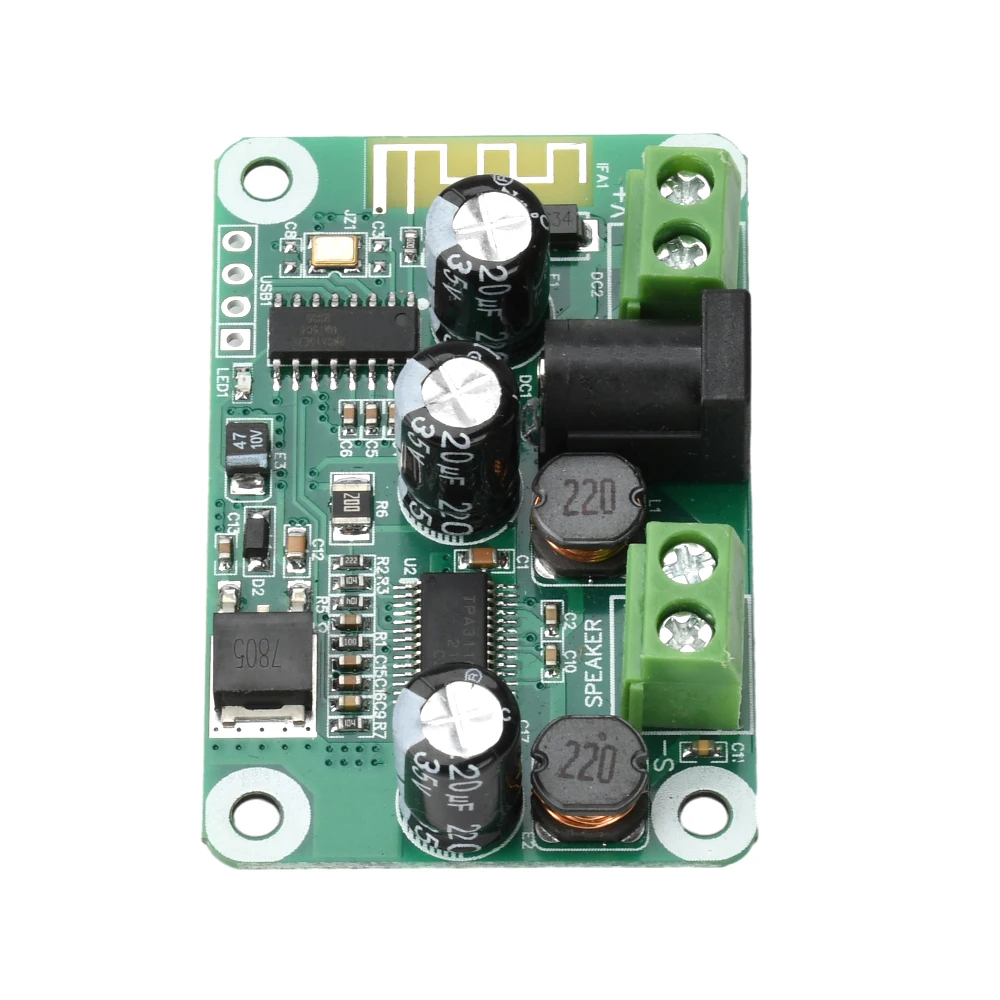

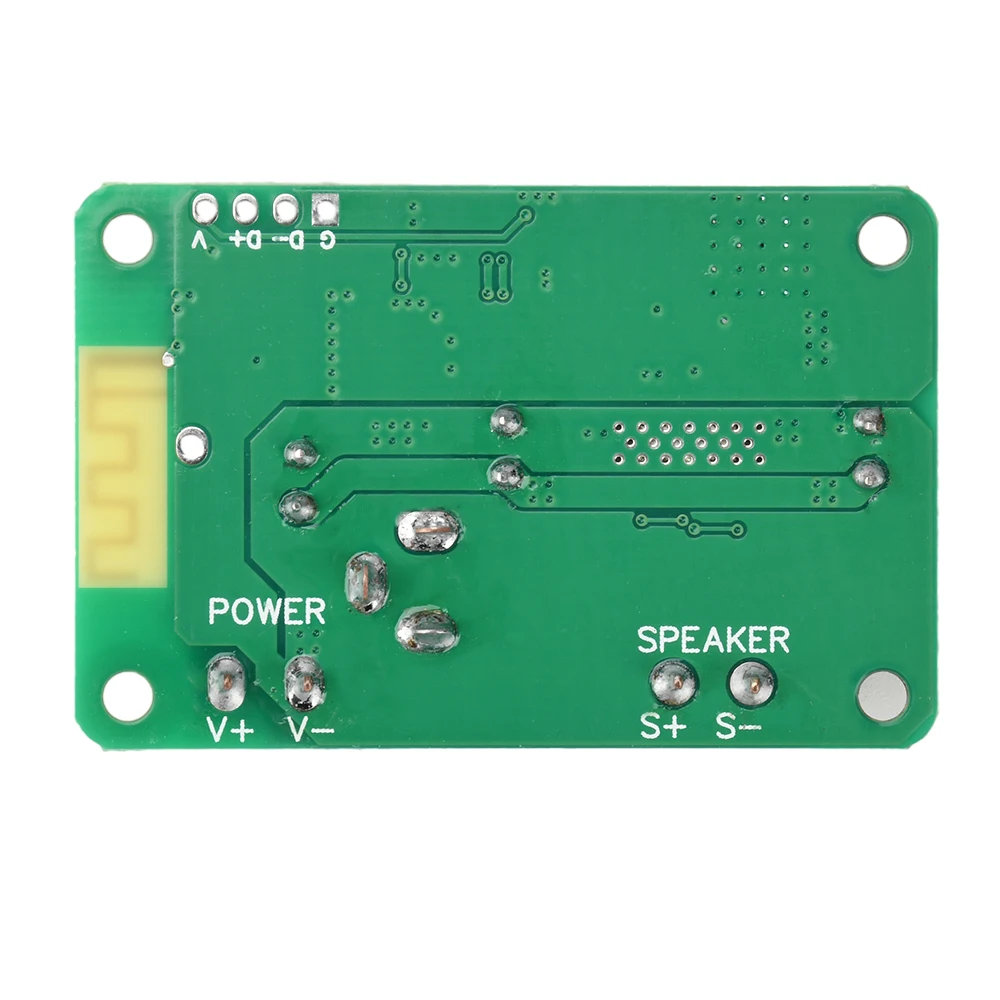

Esta placa adopta la solución TWS BT y una placa de circuito único se puede utilizar como placa amplificadora BT de un solo canal.Cuando dos placas de circuito funcionan juntas, se emparejan automáticamente para formar un amplificador BT estéreo de doble canal TWS.
El amplificador de potencia adopta un circuito típico de TPA3110-PBTL, con una potencia de salida máxima de 30W (@ 4 ohmios, 16 V o superior).Está alimentado por una sola fuente de alimentación con conexión anti-inversa, que es conveniente para usar adaptadores universales y fuentes de alimentación conmutadas, o transformadores lineales comunes con placas de filtro rectificadoras para la fuente de alimentación.La mayoría de los dispositivos de resistencia y capacitancia utilizan tecnología de montaje en superficie estandarizada, que es simple y estable.Al adoptar un diseño integrado con recepción de audio BT incorporada y un circuito regulador de voltaje de 5 V incorporado, es fácil crear altavoces BT.La potencia de salida es de 30 W (@ 4 ohmios, 16 V) y la placa se puede conectar a altavoces de 8 ohmios y 4 ohmios.Una sola placa de circuito es mono y se pueden emparejar dos placas de circuito para formar un amplificador BT estéreo de doble canal.
Parámetro:
Interfaz de fuente de alimentación: CC 5,5*2,1 mm
Voltaje de alimentación: CC 9-25 V, el voltaje de alimentación óptimo es CC 15-22 V.
Corriente de alimentación: se recomienda 3A o superior
Potencia de salida: 30W (@ 4 ohmios, 16 V o superior), placa de circuito de un solo chip

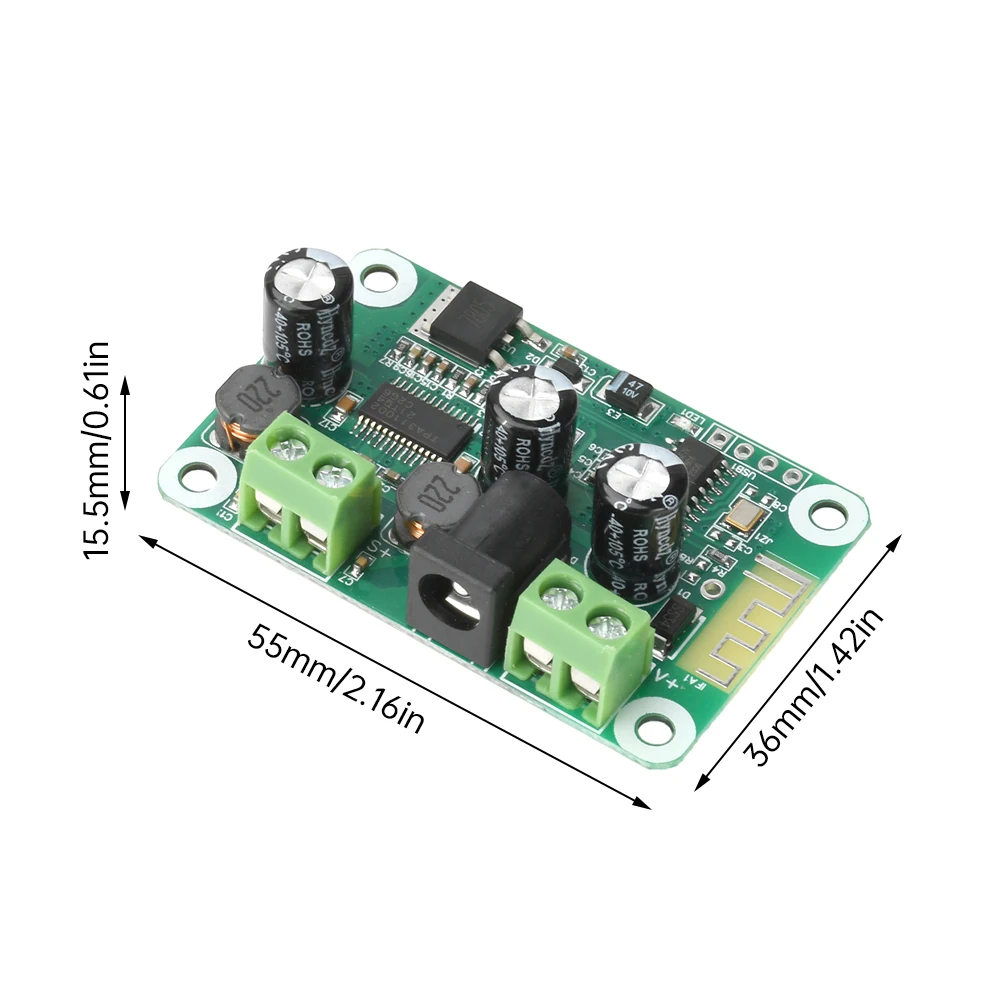

Tamaño: Aproximadamente 55 mm de largo, 36 mm de ancho y 13 mm de alto
Nota: Esta placa no tiene un potenciómetro de ajuste de volumen y ajustar el audio requiere funcionamiento a través de un teléfono móvil.
