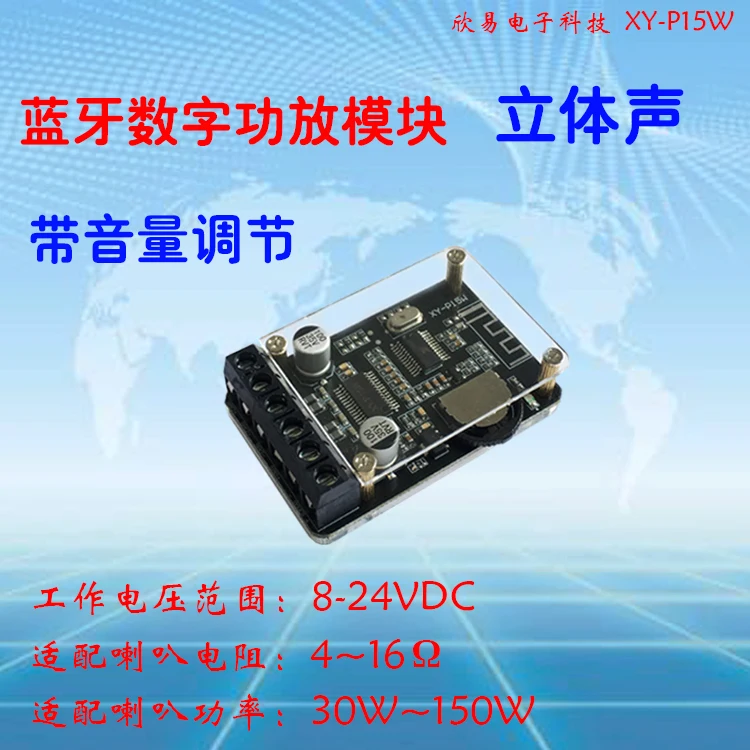

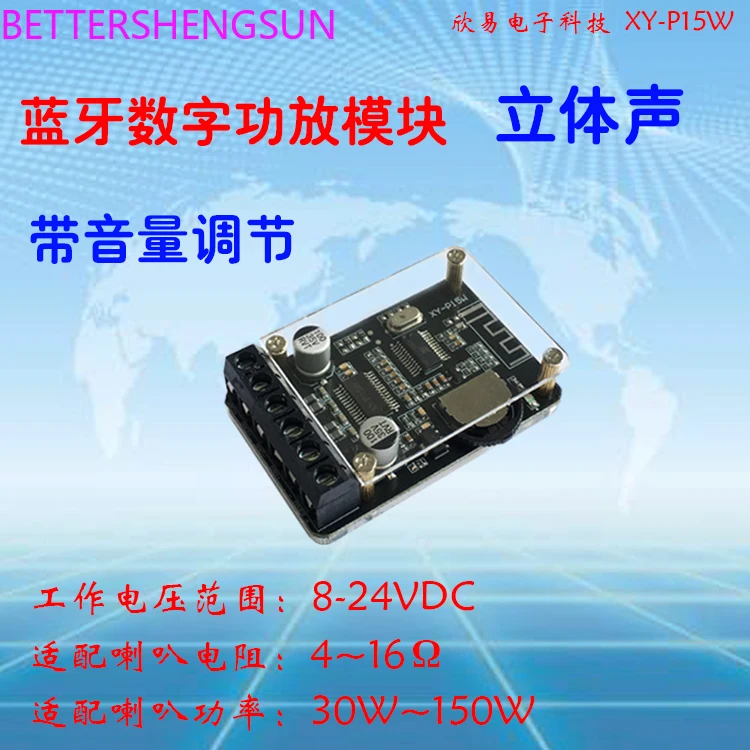

Nombre del producto
Módulo de amplificación de potencia digital Bluetooth
Modelo de producto
XY-P15W
Voltaje de funcionamiento
CC: 8 ~ 24V
Versión Bluetooth
5.0
Distancia de transmisión
15Medidor (visible sin bloqueo)
Número de canales
Doble canal (estéreo)
Potencia de salida (@ 1kHz)
16W * 2 @ 12V 4Ω
10W * 2 @ 12V 8Ω
15W * 2 @ 16V 8Ω
20W * 2 @ 20V 8Ω
30W * 2 @ 24V 8Ω (aleta de refrigeración requerida)
Altavoz apto (30W ~ 150W)
4Ohm (fuente de alimentación de 8 ~ 12V)
8Ohmios (fuente de alimentación de 8 ~ 24V)
16Ohmios (fuente de alimentación de 8 ~ 24V)
Mecanismo de protección del módulo
Protección de conexión inversa
Protección contra cortocircuitos
Protección contra sobrecalentamiento de autorecuperación
Nota: Para mejorar el rendimiento del módulo, le recomendamos que trabaje más20W * 2Agregue una aleta de enfriamiento al chip amplificador de potencia en el escenario de la aplicación
Instrucciones de funcionamiento

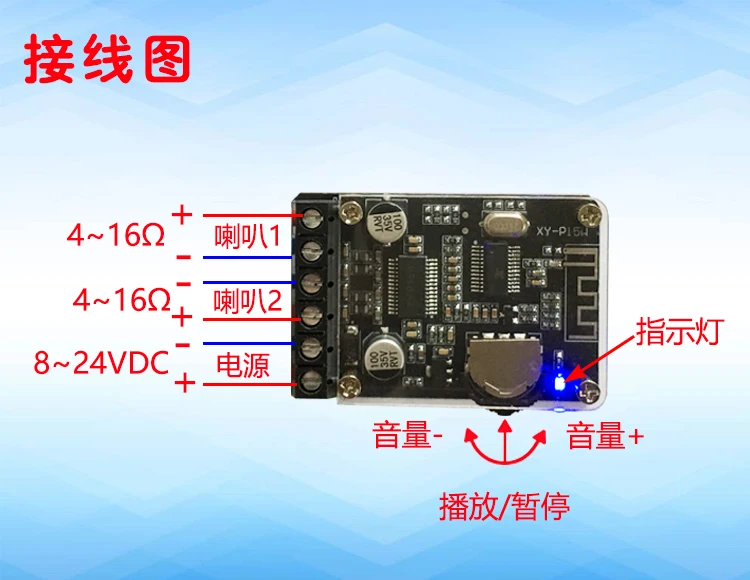

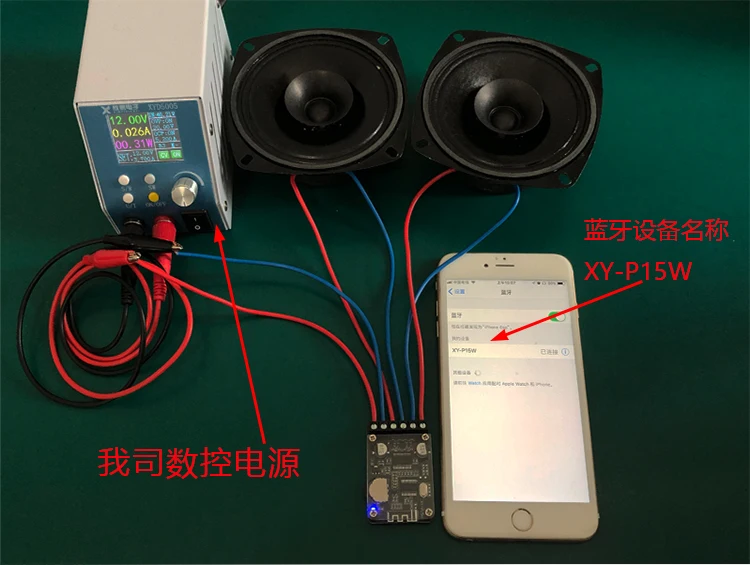

Después de encender la alimentación, la luz indicadora azul parpadea rápidamente y entra en el modo Bluetooth; Después de transmitir el "tono rápido", entra en el modo de emparejamiento esperando el emparejamiento; el teléfono móvil Bluetooth busca"XY-P15W"(Nombre del dispositivo de placa amplificadora), Haga clicXY-P15W"Conexión, después de que la conexión sea exitosa, reproduzca el" Tono de aviso ", la luz indicadora está encendida, puede reproducir música del teléfono móvil, la luz indicadora parpadea lentamente al reproducir música; después de desconectar el Bluetooth, la placa amplificadora se prepara para el siguiente par, después de reproducir el" tono rápido ", Entre en el modo de emparejamiento y espere el emparejamiento. Conectar como se muestra en la siguiente figura

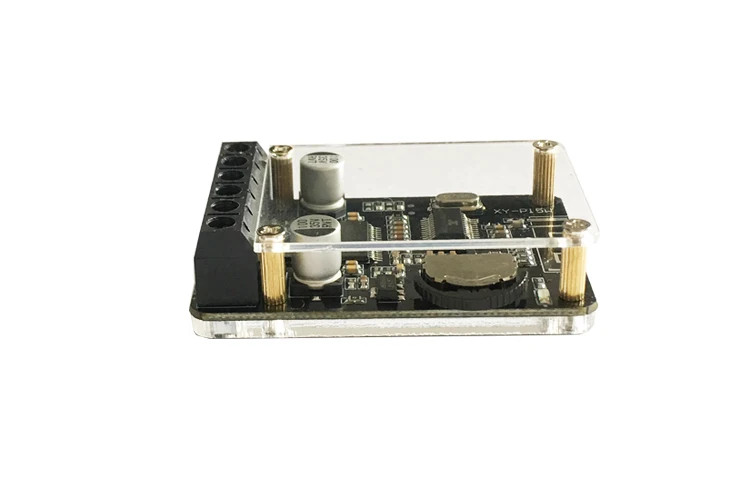

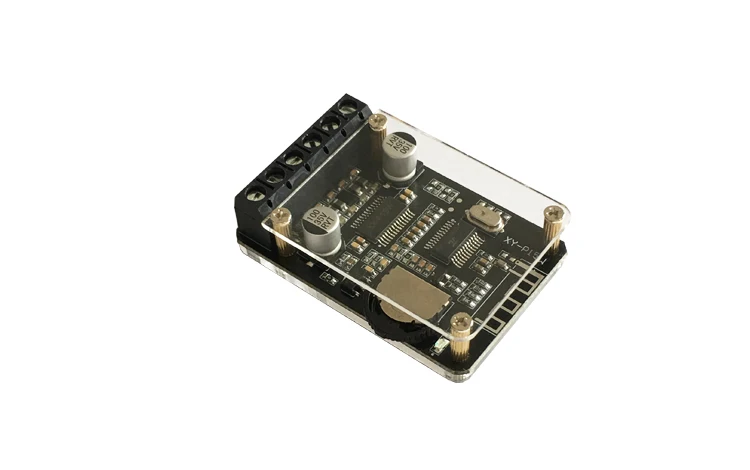

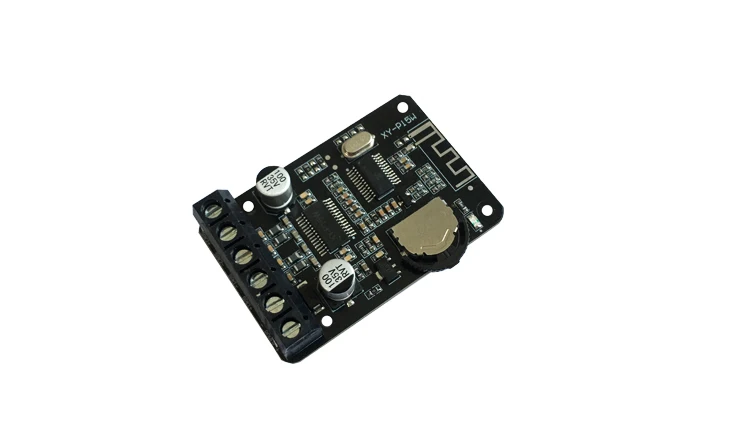

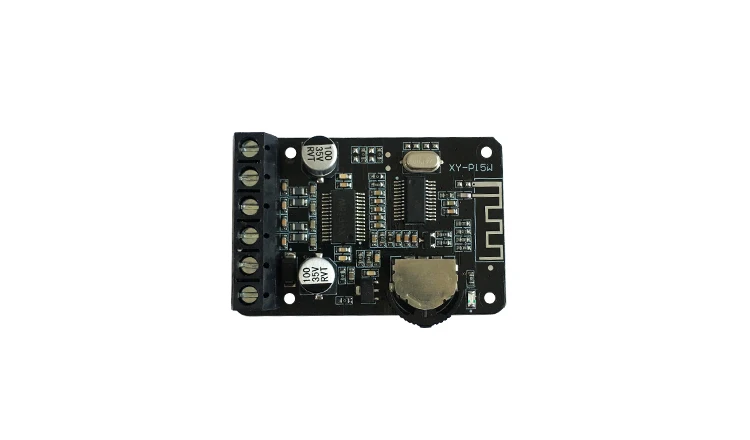

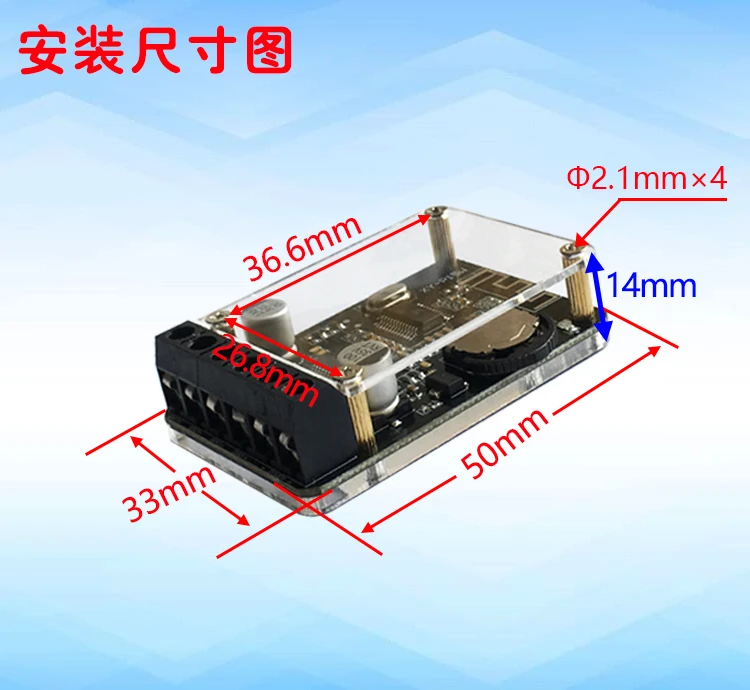

Pantalla física
Precauciones de uso:
1, Uso de la placa amplificadora lo más lejos posible de señales WIFI (enrutadores)
2, Voltaje de fuente de alimentación recomendado DC 8 ~ 24V, más de 26V, el chip se quemará.
3... La fuente de alimentación no supera los 12V Cuando el altavoz de 4 ohmios está conectado, y la fuente de alimentación no supera los 24V Cuando el altavoz de 8 ohmios está conectado.
4, Se recomienda que la corriente de alimentación sea superior a 2A.
5, La potencia de trabajo del módulo excede 20W * 2, necesita agregar una aleta de enfriamiento
6El Cable de bocina no debe ser demasiado largo, asegúrese de que sea adecuado dentro de 1 m.
7... Preste atención a la protección estática. Antes de contactar con la placa amplificadora, debe liberar electricidad estática en sus manos para evitar la ruptura de electricidad estática del chip. Los chips Bluetooth son sensibles a la electricidad estática.
8, Se recomienda adaptar la potencia nominal del altavoz de 30W o más para evitar que el altavoz se caliente y se queme
