Descripción

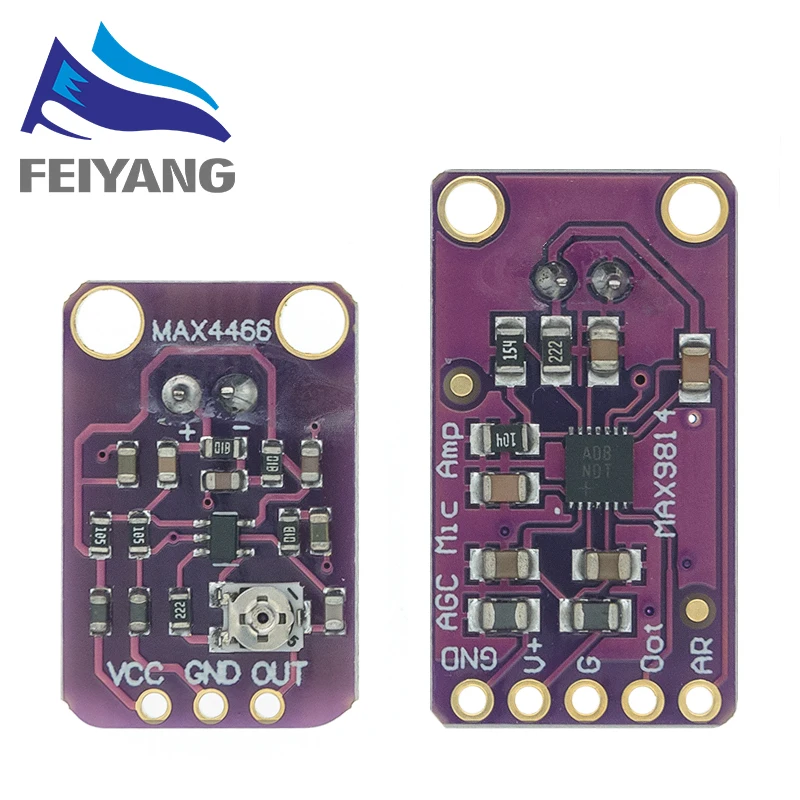

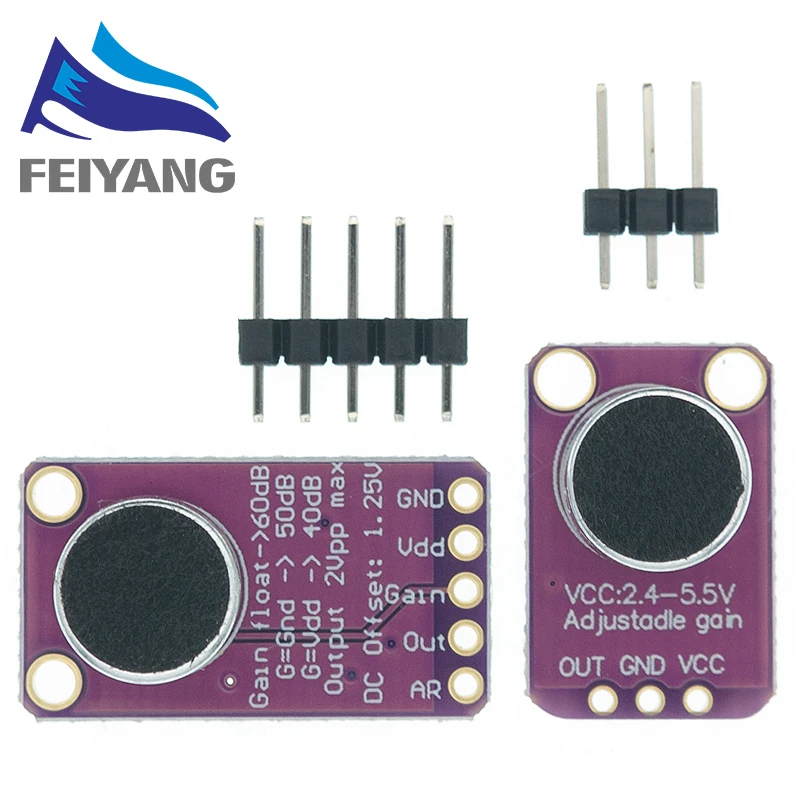

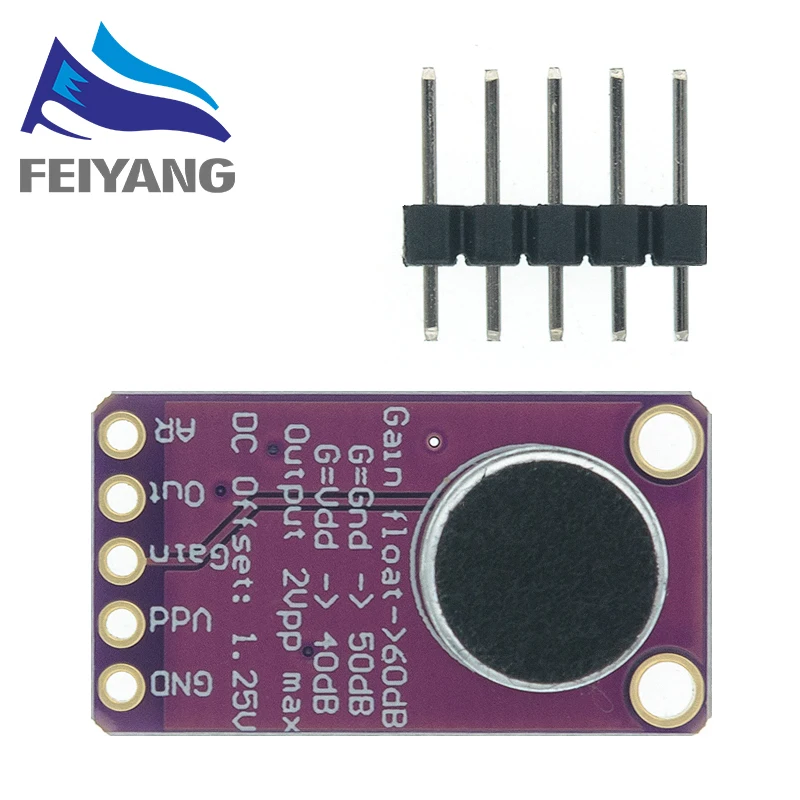

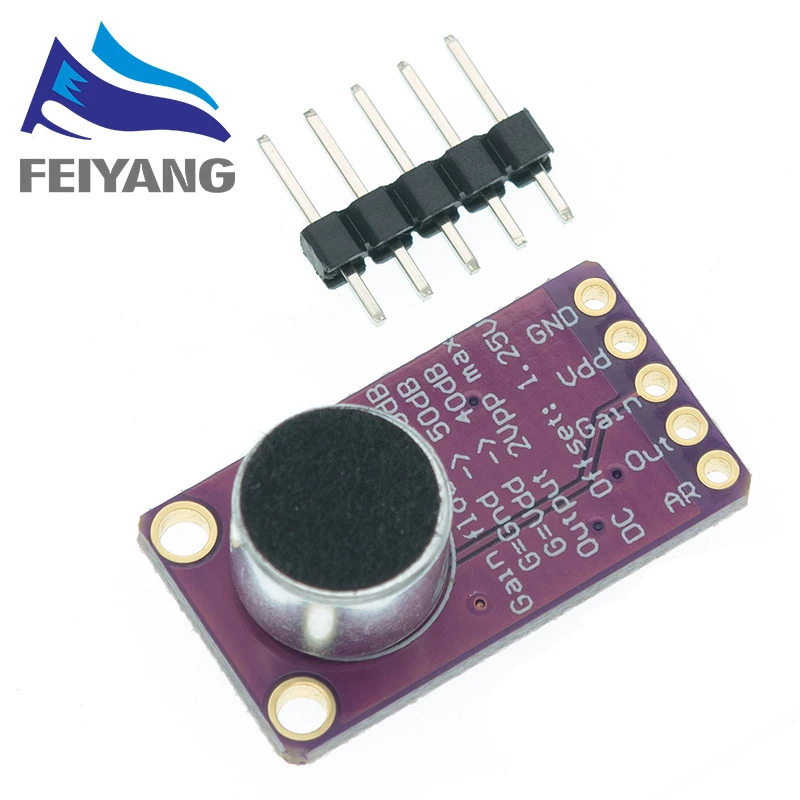

El MAX9814 es un amplificador de micrófono de alto rendimiento y bajo costo con control automático de ganancia (AGC) y polarización de micrófono de bajo ruido.El dispositivo cuenta con un amplificador frontal de bajo ruido, un amplificador de ganancia variable (VGA), un amplificador de salida, un generador de voltaje de polarización de micrófono y un circuito de control AGC.

Especificaciones:

Voltaje de alimentación: 2,7 V-5.5 V a corriente de 3 mA

Salida: 2Vpp en polarización de 1,25V

Respuesta de frecuencia: 20 Hz - 20 KHz

Relación de ataque y liberación programable

Ganancia automática, máximo seleccionable entre 40 dB, 50 dB o 60 dB

Baja densidad de ruido referida a la entrada de 30 nV/

THD bajo: 0,04% (típico)

Control automático de ganancia (AGC)

Configuración de 3 ganancia (40 dB, 50 dB, 60 dB)

Tiempo de operación programable

Operación programable y tiempo de liberación que

Rango de voltaje de alimentación de 2,7 V a 5,5 V

Baja densidad de ruido de entrada 30nV /

THD bajo: 0,04% (típico)

Modo de apagado de bajo consumo

Polarización de micrófono de bajo ruido de 2 V incorporada

Paquete TDFN de 14 pines que ahorra espacio (3 mm x 3 mm)

-40° C a + 85° C rango de temperatura extendido

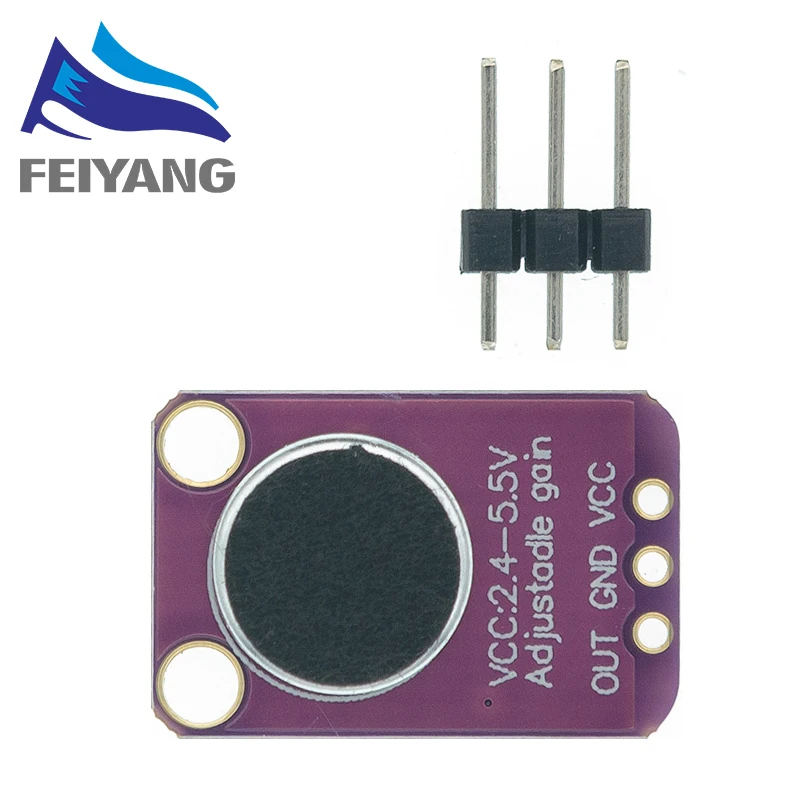

Descripción: Agregue un oído a su proyecto con este amplificador de micrófono electret bien diseñado.Esta placa completamente ensamblada y probada viene con un micrófono electret de 20-20 KHz soldado.Para la amplificación, utilizamos Maxim MAX4466, un amplificador operacional diseñado específicamente para esta delicada tarea.
El amplificador tiene un excelente rechazo del ruido de la fuente de alimentación, por lo que este amplificador suena realmente bien y no es casi tan ruidoso ni áspero como otros conexiones de amplificador de micrófono que hemos probado.
Este breakout se utiliza mejor para proyectos como cambiadores de voz, grabación o juegos y proyectos reactivos que utilizan FFT.En la parte posterior incluimos una pequeña podadora recortadora para ajustar la ganancia.Puedes configurar la ganancia de 25x a 125x.
Esto se debe a aproximadamente 200 mVpp (para un volumen normal de habla a aproximadamente 6 pulgadas de distancia), lo cual es bueno para conectarlo a algo que espera la entrada del nivel de línea sin recortarlo, o hasta aproximadamente 1 Vpp, perfecto para leer desde un microcontrolador ADC.La salida es de riel a riel, por lo que si los sonidos son fuertes, ¡la salida puede llegar hasta 5 Vpp!
Usarlo es simple:
Conecte GND a tierra, VCC a 2,4-5 VCC.
Para obtener el mejor rendimiento, utilice la fuente "más silenciosa" disponible (en un Arduino, esta sería la fuente de 3,3 V).
La forma de onda o saldrá del pin OUT.La salida tendrá una polarización de VCC/2 por lo que cuando su
Perfectamente silencioso, el voltaje será un VCC/2 voltios estables (es acoplado a CC).Si el equipo operativo que está utilizando requiere acoplamiento de CA, coloque un condensador de 100 uF entre el pin de salida y la entrada de su dispositivo.Si se está conectando a un amplificador o que tenga entradas diferenciales o que incluye condensadores de desacoplamiento, no se requiere la tapa de 100uF.
El pin de salida no está diseñado para controlar altavoces ni nada más que los auriculares internos más pequeños; necesitará un amplificador operacional (como un amplificador estéreo de 3,7 W) si desea conectar el amplificador directamente a los altavoces.Si se está conectando a un pin del microcontrolador, no necesita un amplificador ni un condensador de desacoplamiento; conecte el pin OUT directamente al pin ADC del microcontrolador.
Para proyectos reactivos o, sugerimos utilizar una biblioteca de controladores FFT que pueda tomar la entrada o y traducirla a frecuencias.
Condición: Nuevo
Tipo: Otro
Color: morado
Material: PC + Metal
Contenido del paquete:
1 * amplificador de micrófono Amplio
Solo el contenido del paquete anterior, otros productos no están incluidos.
