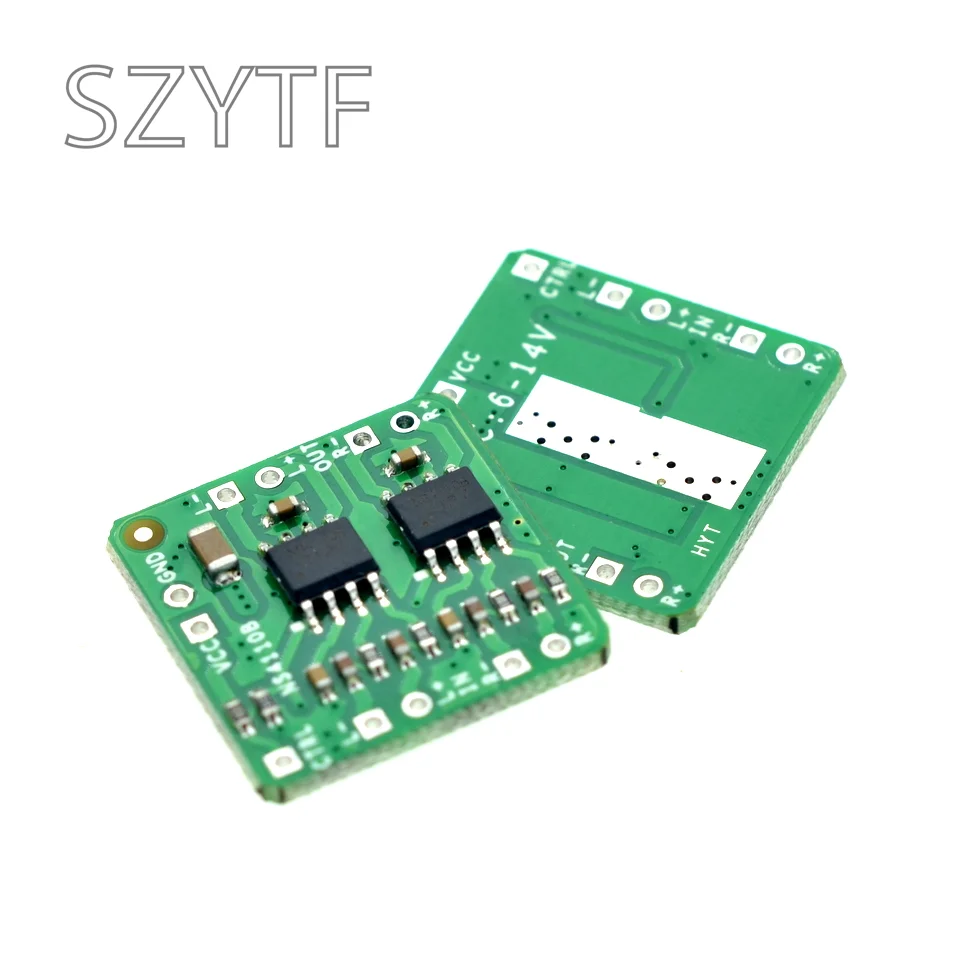

Placa de amplificador diferencial, amplificador de potencia de Audio Digital Clase D/Clase AB NS4110B, voltaje de 6-14V, 2x18W

Name: Placa de amplificador diferencial, amplificador de potencia de Audio Digital Clase D/Clase AB NS4110B, voltaje de 6-14V, 2x18W
Brand: SZYTF
SKU: 446369
Price: 2.59 EUR
Availability: InStock
Rating: 5.0 (4 reviews)

4 opiniones

En Stock

2,59 €

~~2,79 €~~ -92.83%

Comprar ahora

Con la garantía de

11 unidades vendidas

Última actualización: 2026-03-11T01:32:16.027Z

Descripción

1.Descripción:El circuito amplificador diferencial utiliza la simetría de los parámetros del circuito y la retroalimentación negativa para estabilizar eficazmente el punto de funcionamiento estático y amplifica la señal de modo diferencial para suprimir la señal de modo común.Es ampliamente utilizado en la etapa de entrada del circuito de acoplamiento directo y el circuito de medición.2.Características:1 . Admite módulo de trabajo dual;2 .Calidad de sonido de alta calidad;3 . Admite salida dual;4 . Admite protección contra altas temperaturas.3.Parámetros:1 .Nombre del producto: Placa amplificadora diferencial NS4110B2 .Voltaje de funcionamiento: CC 6,0 V-14,0 V3 .Potencia de salida: 7W/10W/18W

3.1 .7W (Clase D, 7,4V 4ohm, THD=10%) 3,2 .10W (Clase D, 9V 4ohm, THD=10%)
3,2 .18W (Clase D, 12V 4ohm, THD=10%)

4 .Nivel del amplificador:Clase D/Clase AB

5 .Modo predeterminado: Clase D

6 . Impedancia del altavoz de soporte: 4 ohmios7 .Rango de temperatura de trabajo:-20℃~85℃8 .Rango de humedad de trabajo: 0%-95%RH9 .Tamaño: 21*21*3mm4.Establecer el modo de trabajo:1 .El modo predeterminado es Clase D.2 .El usuario puede utilizar el pin CTRL para configurar el modo de trabajo.3 .Retire las resistencias R6 y R7 para cambiar Clase D a Clase AB.4 .El pin CTRL se utiliza para conectar al pin MUTE del módulo Bluetooth.5 .Nota: El chip recibirá calor, lo que hará que la función de protección contra sobrecalentamiento se active cuando el voltaje de entrada sea superior a 12 V y funcione en modo Clase AB.6 .Correspondencia entre el modo de trabajo y el voltaje del pin CTRL:

6,1 .0~0,5 V: modo de bajo consumo
6,2 .0,9V~1,6V: Clase AB
6.3 .2,0 V ~ 5,0 V: Clase D

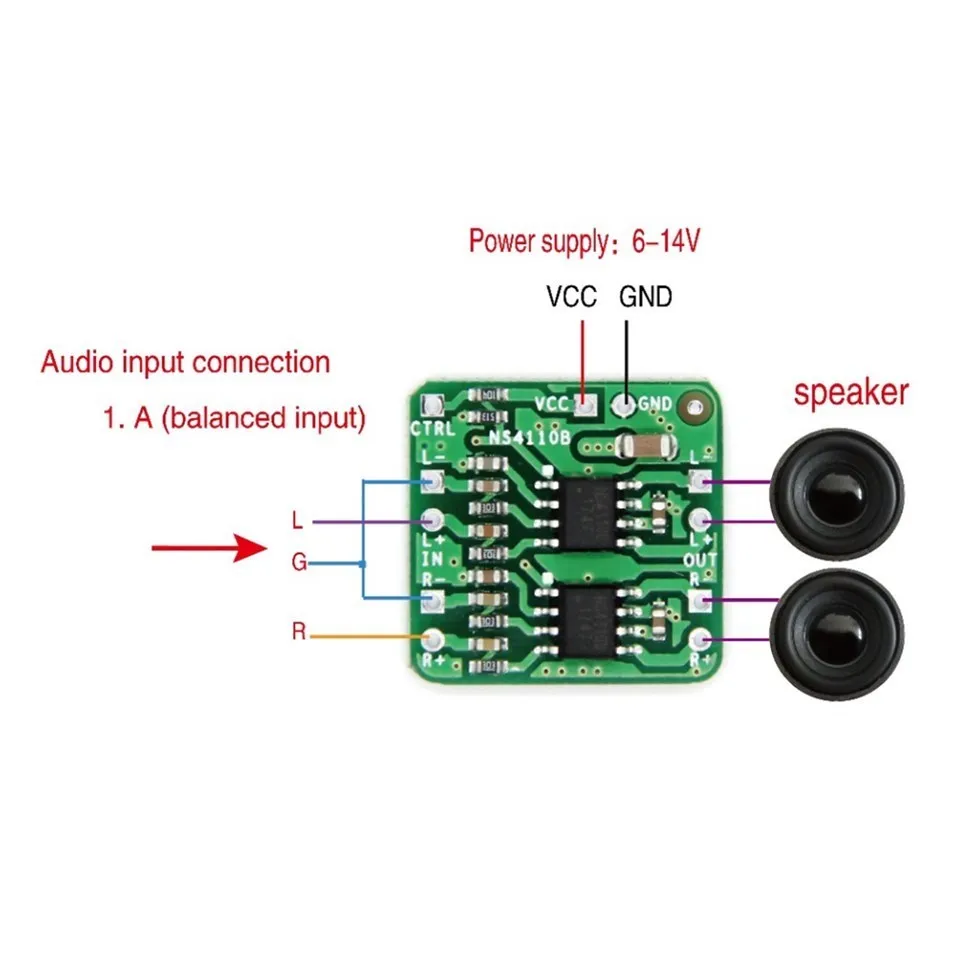

5.Usar pasos:1 .Asegúrese del modo de trabajo;2 .Conecte los altavoces adecuados;3 .Conecte el voltaje de entrada correcto en el terminal de entrada;4 .Señal de audio de entrada; 5 .Prueba y uso.6.Nota:1 .Clase predeterminada D.2 .El chip recibirá calor, lo que hará que la función de protección contra sobretemperatura se active cuando el voltaje de entrada sea superior a 12 V y funcione en modo Clase AB.3 .Utilice un altavoz adecuado.4 .Ingrese la señal de audio.7.Aplicación:1 .Altavoz de bricolaje;2 .Control inteligente por voz;3 .Conversión de señal Bluetooth.8.Paquete:1 .1 pieza de placa amplificadora diferencial NS4110B;
