Descripción
Aspectos destacados:
Este módulo es adecuado para la amplificación de señales superiores a 100 microvoltios.Además, cabe señalar que aunque el factor de amplificación máximo indicado en el manual cuadrado es 10.000 veces, no puede alcanzar este valor en uso práctico.El efecto de amplificación de señales de entrada de diferentes frecuencias y tamaños puede ser diferente.El factor de amplificación real se ve afectado por el producto de ancho de banda de ganancia y voltaje de la fuente de alimentación.El efecto es que la salida máxima del amplificador operacional no excede el voltaje de suministro.

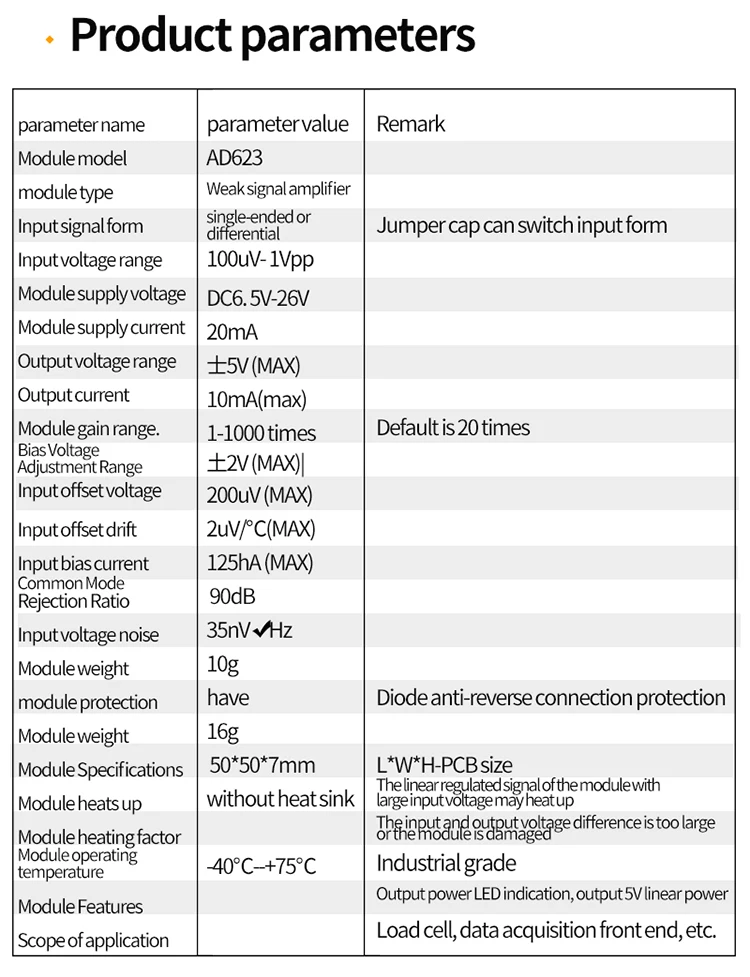

Parámetros:

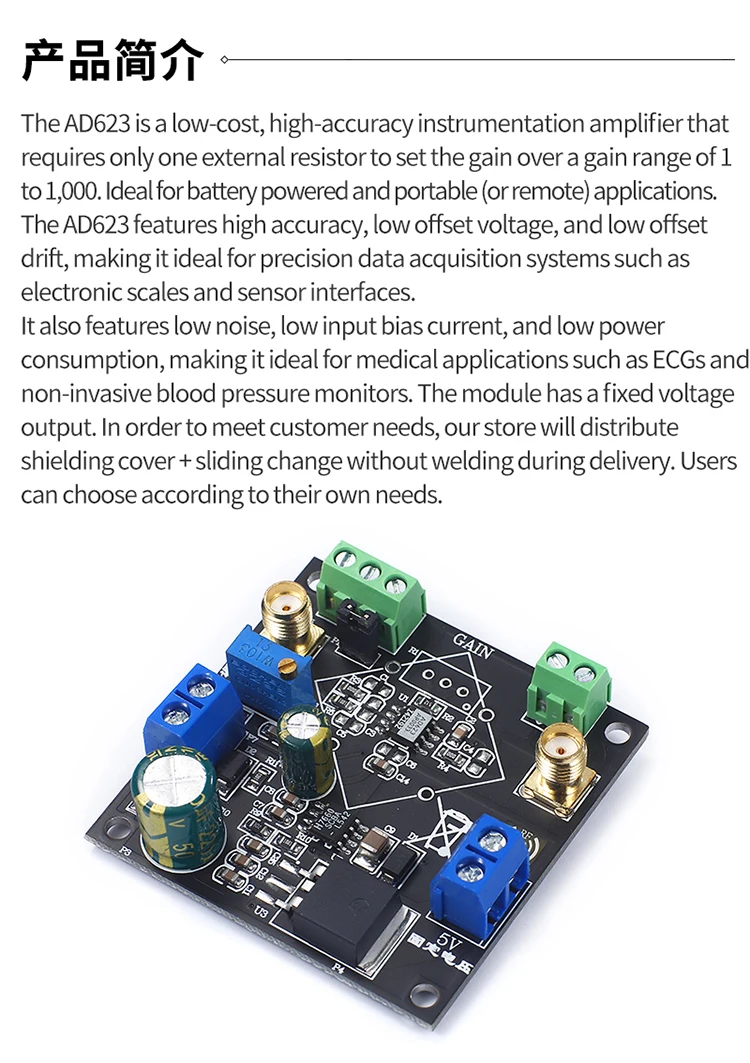

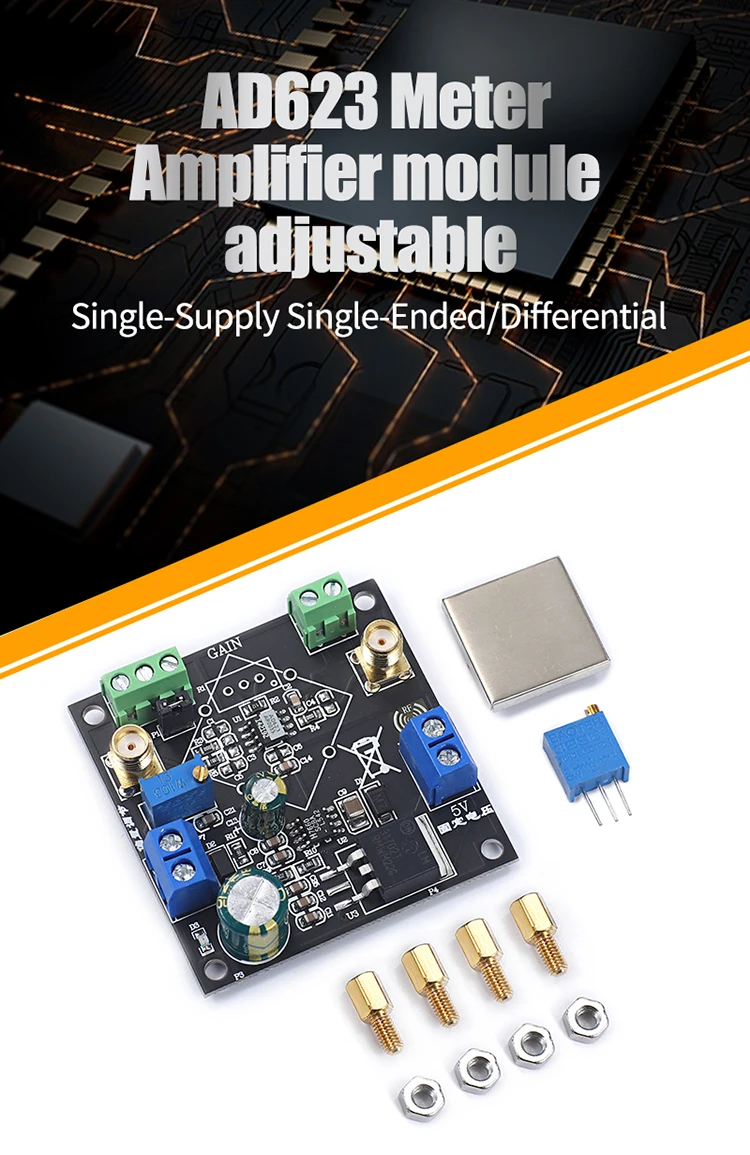

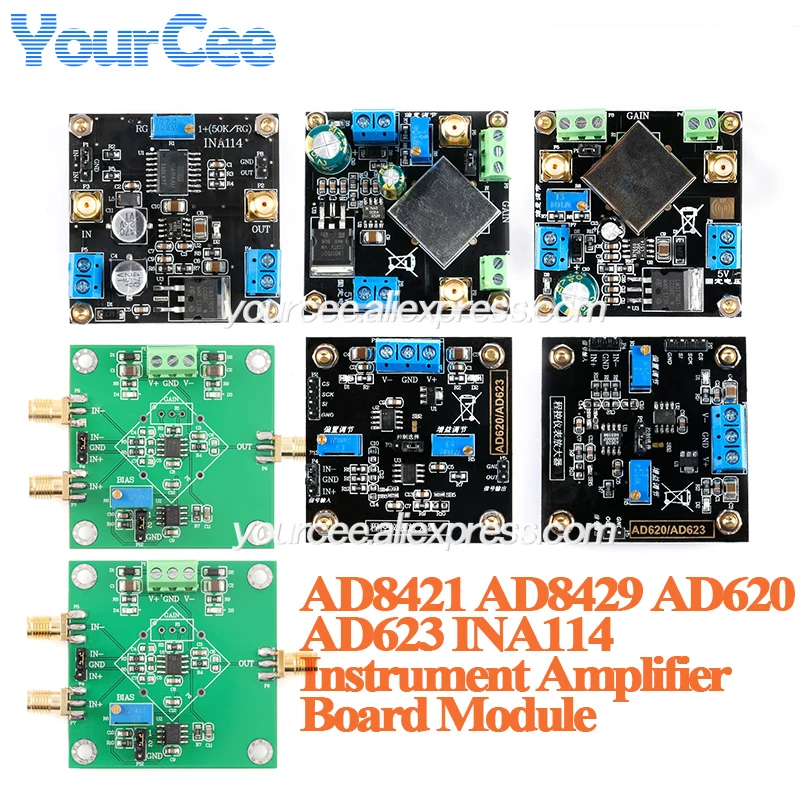

Nombre del módulo: Módulo amplificador programable de instrumento AD620/623
Fuente de alimentación: puede ser de 5 a 24, pero depende de cuánta salida de voltaje de distribución del bebé, si el cliente solicita que produzca un voltaje de 5 V, entonces el chip de la serie AD62X es de aproximadamente ±3.Fuente de alimentación de 8 V, su propio chip regulador de voltaje tiene una diferencia de voltaje, por lo que es mejor recomendar una sola fuente de alimentación superior a 12 V.

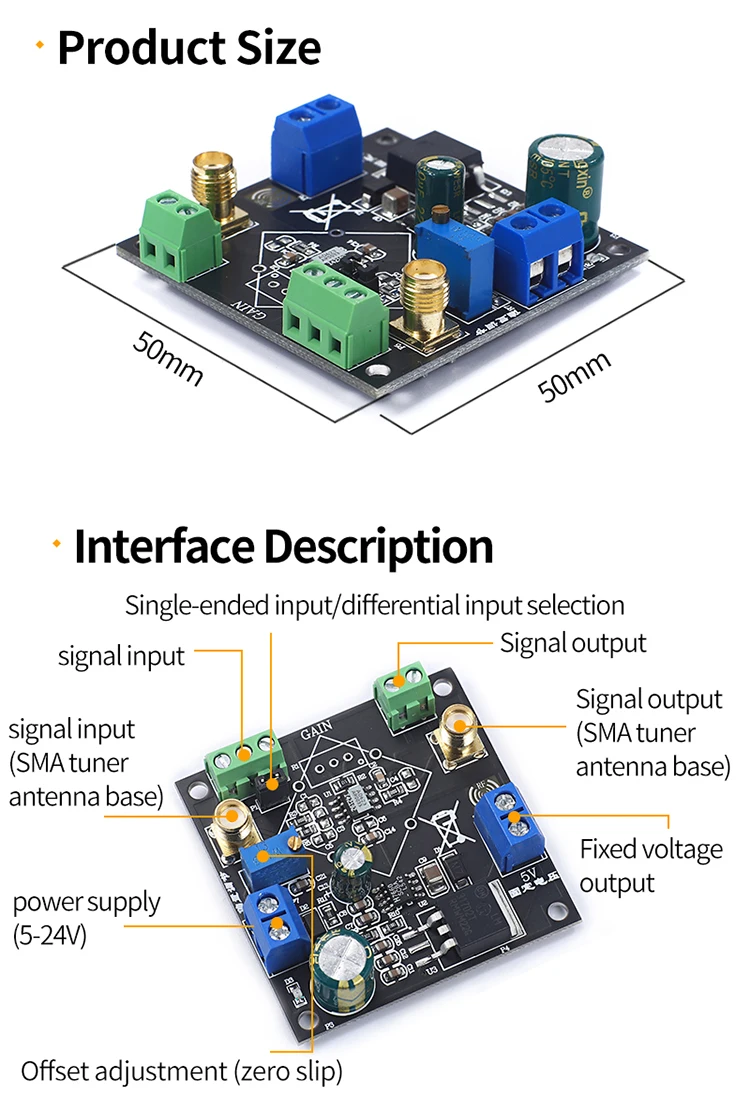

Tamaño del módulo: 50 mm x 50 mm

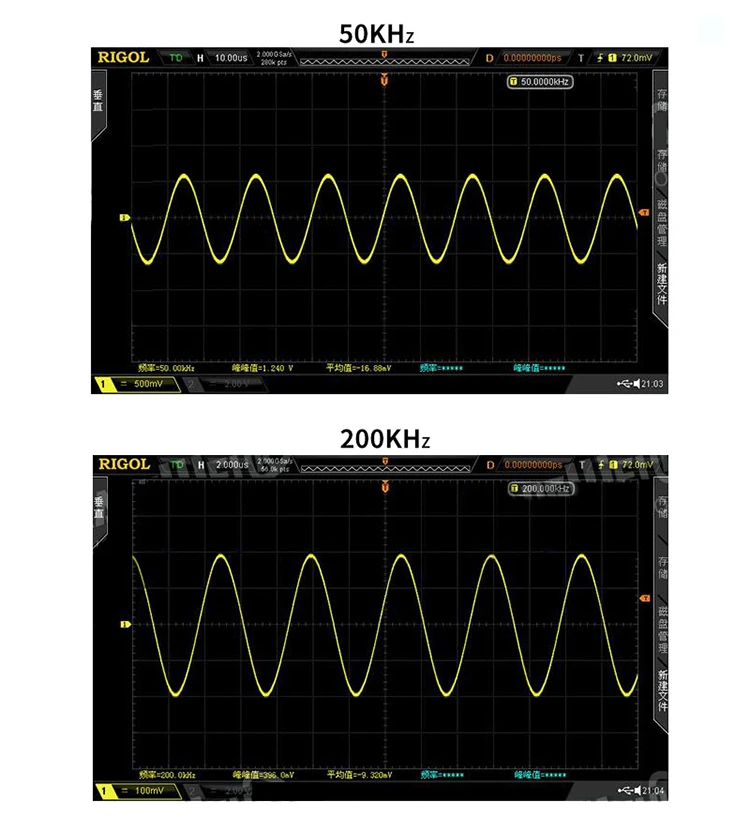

Ancho de banda del módulo: AD620/623 es inferior a 50 KHz con alta ganancia y superior a 1 MHz con baja ganancia
Tipo de señal de entrada del módulo: señal de un solo extremo o señal diferencial
Relación máxima de amplificación del módulo: más de 2000 veces (medido).Debido a que la ganancia provocará una gran fluctuación en la banda de forma de onda, se recomienda una amplificación de varias etapas para una alta ganancia.
Amplitud de salida de saturación del módulo: el valor máximo de CA es 10 Vpp (± 5 Vpp)
Voltaje de salida fijo: 5-10 V (envío predeterminado 5 V)
El módulo es exquisito y compacto, con excelente rendimiento de amplificación.
La amplificación de una señal pequeña puede ser más de 1000 veces y la débil
El efecto de detección de señal es bueno.La fuente de alimentación única es muy conveniente y
el voltaje de salida fijo de 5 V integrado.
Parámetro del producto
Amplificador de instrumentos INA114
Referencia de tamaño: 50 mm x 50 mm
Rango de voltaje de la fuente de alimentación: 6V - 24V puede ser, pero depende del bebé con
salida de voltaje
Ancho de banda del módulo: INA114 menos de 1 00 KHz con alta ganancia
Tipo de señal de entrada del módulo: señal de un solo extremo o señal diferencial
Ampliación máxima del módulo: superior a 2000 veces (medido), debido a la ganancia
grande
La forma de onda fluctúa mucho en la banda y la amplificación de varias etapas es
recomendado para alta ganancia
Voltaje de salida fijo: 5V-10V (entrega predeterminada: 5V)
