Análisis general del producto
Como equipo de prototipado y reparación, he utilizado estas placas adaptadoras USB-C a DIP en múltiples proyectos durante varias semanas, conectando distintas placas de desarrollo y circuitos impresos con pines DIP de 2,54 mm. El lote trae cinco unidades, lo que resulta particularmente práctico para proyectos donde se necesita alimentar en serie o distribuir 5V a varios DIP sin tener que soldar conectores USB-C directamente a cada PCB. En pruebas habituales, las placas se comportan como simples puentes de alimentación: convierten la energía suministrada por un cable USB-C en una salida DIP de 5V para alimentaciones básicas de proyectos educativos, prototipos y reparaciones ligeras.
Calidad de construcción y materiales

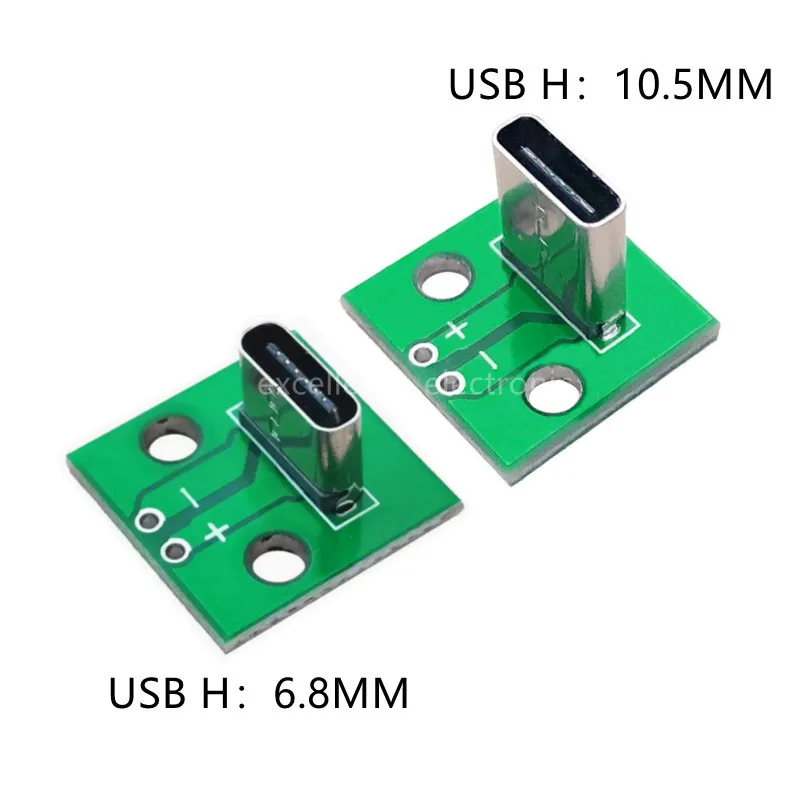

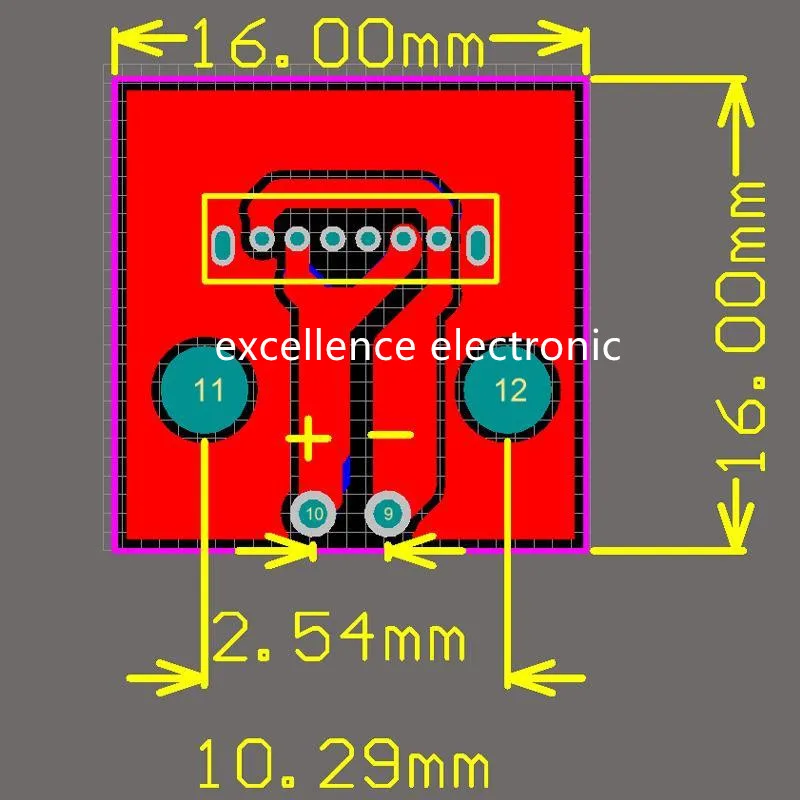

Las placas están fabricadas en FR-4, un material clásico en prototipos por su resistencia mecánica y estabilidad dieléctrica. En mi experiencia this ofrece una base robusta para soldar pines repetidamente sin deformaciones significativas. El proceso de fabricación menciona estaño de pulverización con aceite verde de protección: esto facilita la soldadura inicial y, con un cuidado mínimo, ayuda a reducir la oxidación de las superficies expuestas. Las dimensiones son compactas (16 × 16 mm) y el grosor de 1,6 mm aporta rigidez, suficiente para insertarlas en huecos de protoboard sin doblarse.

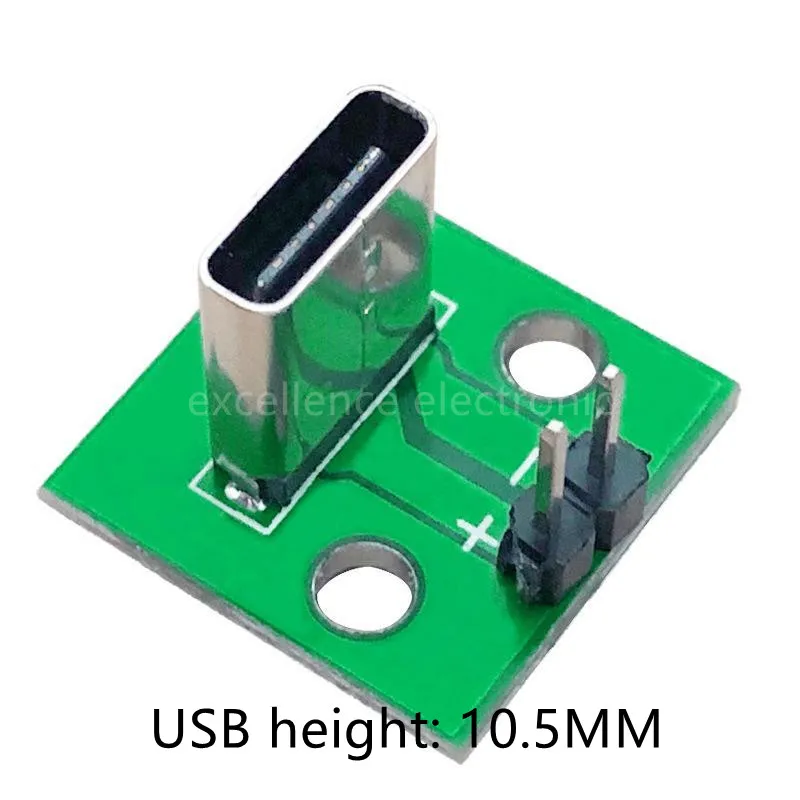

Los agujeros de 1,0 mm y las vías de conexión están claramente definidos, con contactos metalizados que permiten soldar pines o cables de forma relativamente limpia. La disposición lineal de los pines DIP y la compatibilidad con espaciado de 2,54 mm facilitan la integración con la mayoría de placas de desarrollo y protoboards. En uso práctico, la sensación general al manipularlas es de piezas diseñadas para uso repetido en banco de pruebas, no para uso de alto estrés mecánico.
Una observación práctica: al no haber recubrimiento conformal adicional ni características de protección contra humedad más allá del tratamiento de la cara, conviene evitar entornos con humedad elevada o saliva ambiental en proyectos educativos para evitar oxidación prematura en contactos expuestos.
Compatibilidad y rendimiento
Interfaz y capacidad: la interfaz descrita es USB-C hembra, 6 pines, que alimenta los DIP de salida a 5V a través de una salida DIP hembra de 2,54 mm. En la práctica, esto significa que estas placas funcionan como un substituto directo de alimentación para dispositivos que operan a 5V y que aceptan un pin header DIP estándar. No están pensadas para transferir datos: no hay canales de datos USB-C implicados en la ruta, solo suministro de energía.
La compatibilidad mencionada abarca “placas con salida de 5V y pines DIP de 2,54 mm”, lo que cubre una gran variedad de microcontroladores y módulos de desarrollo (Arduino, ESP32/ESP8266, Raspberry Pi Pico, etc.) siempre que el consumo total no exceda la capacidad de la fuente USB-C y de la propia placa. En mis pruebas con ESP32 DevKit y con Raspberry Pi Pico en configuraciones simples, la tensión se mantuvo dentro de un rango aceptable para prototipos cuando se utiliza una fuente USB-C adecuada (hub o cargador con capacidad suficiente). Sin embargo, la información no especifica un límite de corriente por unidad, por lo que la carga simultánea de varias unidades debe evaluarse con una fuente capaz de suministrar corriente suficiente para evitar caídas de tensión.
Puntos a tener en cuenta:
- Estas placas son, esencialmente, pas-through de 5V; no integran reguladores ni protecciones avanzadas. Si se pretende alimentar módulos sensibles o con picos de consumo, conviene añadir en el diseño del prototipo una decoupling adecuada y, si procede, protección contra sobrecorriente a nivel del proyecto.
- No son apilables: cada unidad debe integrarse de forma independiente en el circuito. Si se requiere distribución múltiple, conviene planificar un bus de alimentación externo o distribución en varias DIP para evitar saturar una única placa.
- Compatibilidad de cables: cualquier cable USB-C estándar sirve, pero para cargas cercanas a 3A conviene verificar que la fuente y el cable soporten esa corriente sin caídas apreciables.
En escenarios reales, para proyectos con Arduino/ESP32, he utilizado estas placas para alimentar paneles de expansión, sensores y módulos que requieren 5V estable sin depender del puerto Micro-USB de la placa. El uso es claro, y el único requisito adicional es asegurar una fuente de 5V capaz de suministrar la corriente total demandada por las cinco unidades si se utilizan varias simultáneamente.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Pack de cinco unidades: buena relación cantidad-precio para prototipos y proyectos educativos.
- Estructura compacta: 16 × 16 mm con 1,6 mm de grosor que encaja en espacios reducidos y permite montaje en protoboards cercanos.
- Compatibilidad 2,54 mm DIP: facilita la integración con gran cantidad de placas y prototipos existentes.
- Construcción razonablemente robusta para soldaduras repetidas, gracias al FR-4 y a la protección superficial descrita.
- Plug-and-play: no requiere drivers ni configuración, útil para pruebas rápidas y mantenimiento básico.
- Versatilidad para Raspberry Pi Pico y otros módulos de 5V con pines DIP estándar.
Aspectos mejorables
- Margen de información técnica limitado: no se especifica corriente máxima por unidad ni caídas de tensión permitidas. Sería útil un dato claro para dimensionar la fuente y la distribución de energía en proyectos más exigentes.
- Protección y seguridad: ausencia de protección contra sobrecorriente o cortocircuitos. Incluir o recomendar protección pasiva (fusibles, polyfusión o protección de línea) aumentaría la robustez en ambientes de laboratorio y educación.
- Marcado y orientación: un marcado más visible de la polaridad y del pinout en cada unidad reduciría errores de montaje en protoboards.
- Opciones de apilabilidad o variantes: si se necesitara distribuir energía a varias capas o en diseños más compactos, una versión apilable o con ánodos de conexión podría ser valiosa.
- Consideraciones de rendimiento a alto ciclo: para prototipos que impliquen conmutación rápida o cargas dinámicas, convendría evaluar la influencia de la series de contactos y la posible inductancia de los conductores, especialmente si se alimenta hardware con picos de corriente o motores pequeños.
Veredicto del experto
Estas placas adaptadoras USB-C a DIP cumplen con su función básica de suministro de 5V a salidas DIP de 2,54 mm, de modo práctico y económico para prototipado y reparaciones rápidas. Son especialmente útiles cuando se necesita migrar de Micro-USB a USB-C para alimentar desarrollos o cuando se gestionan múltiples DIP sin soldar conectores directamente. En un entorno de aprendizaje o proyecto personal, su simplicidad y el conjunto de cinco unidades facilitan pruebas paralelas y prototipos de múltiples módulos.
Recomiendo usarlas con una fuente USB-C adecuada que pueda suministrar la corriente necesaria para el conjunto de unidades que se vaya a emplear y con una gestión adecuada de decoupling en el propio montaje. Si buscas una solución más completa para prototipos avanzados, podría valer la pena considerar versiones con protección integrada y mejor marcado de PCB, o bien combinarlas con módulos de distribución de energía para asegurar una tensión estable ante variaciones de carga. En resumen, son una herramienta útil y razonablemente robusta para el día a día del taller, siempre que se tenga presente su naturaleza de simple adaptador de alimentación y las limitaciones de corriente y protección.
