Análisis general del producto
Llevo años trabajando con conectores de tipo pin header en todo tipo de proyectos electrónicos, desde placas de prototipado hasta sistemas embebidos para entornos industriales. Cuando llega a mis manos un lote de headers SMD de 40 pines con chapado en oro, lo primero que hago es ponerlos a prueba en condiciones reales: ciclos de inserción, soldadura en estaño sin plomo, y contacto eléctrico bajo carga.

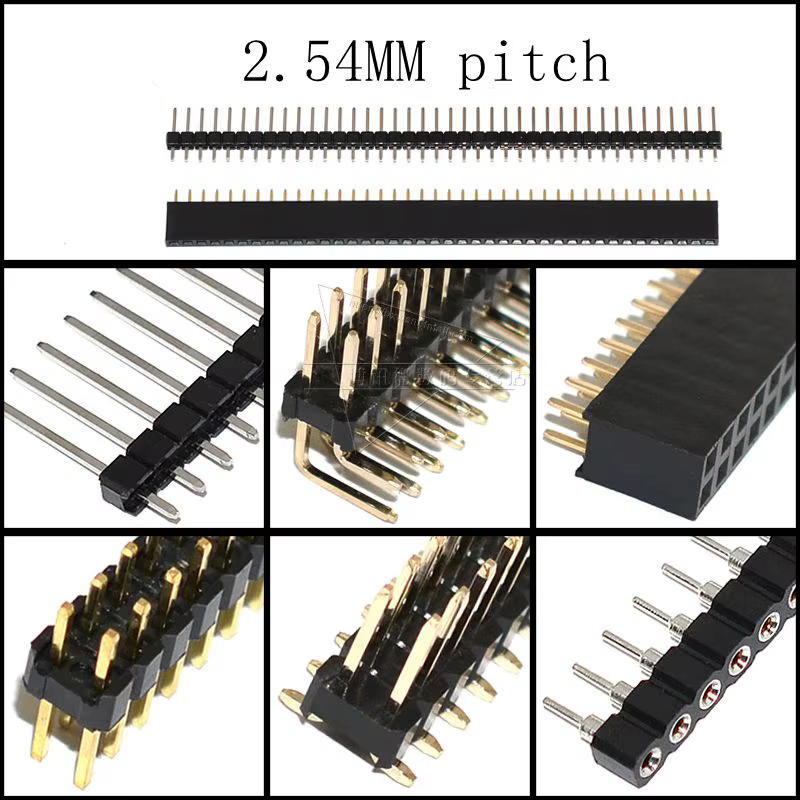

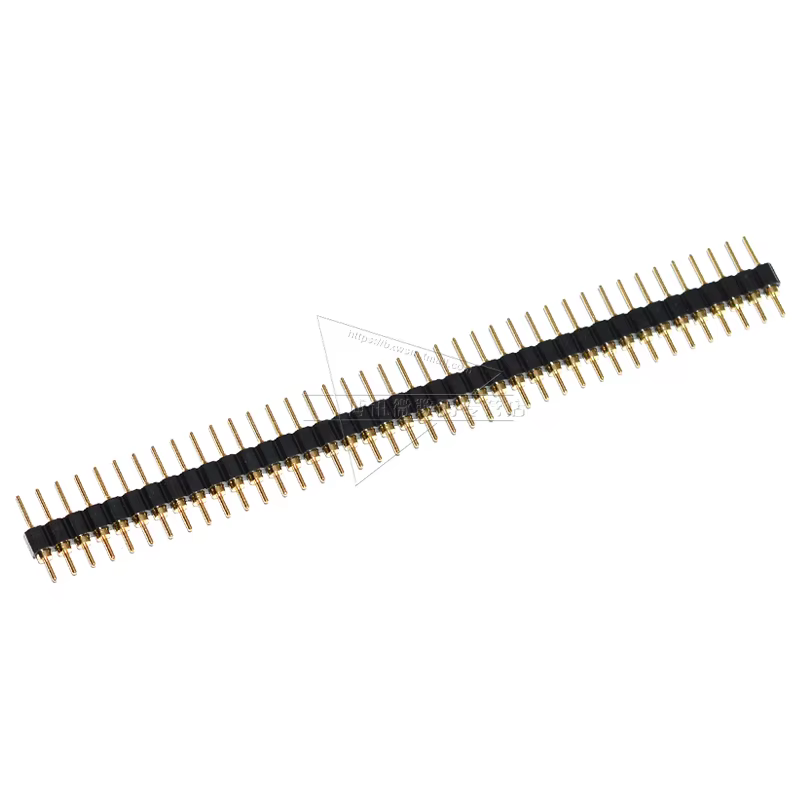

Este pin header de 2,54 mm de paso cumple con creces las expectativas que se pueden tener de un componente de esta categoría. La combinación de cobre de alta conductividad con baño de oro en la zona de contacto es una elección técnica acertada, ya que equilibra durabilidad con soldabilidad. Tras varias semanas de uso intensivo con diferentes configuraciones, puedo afirmar que el rendimiento es uniforme y predecible.
El formato SMD es probablemente la característica más diferenciadora respecto a los header through-hole convencionales. No se trata simplemente de una cuestión de tamaño, sino de metodología de ensamblaje. Al soldarse directamente sobre la superficie de la PCB, se eliminan los problemas de alineación que a veces surgen con los pines atravesados, y el perfil resultante es notablemente más bajo, lo cual es critico en diseños donde cada milímetro cuenta.
Calidad de construcción y materiales
El cobre utilizado presenta una conductividad excelente, y el baño de oro, aunque fino, cumple su funcion de forma efectiva. He trabajado con conectores de otros proveedores donde el chapado se deterioraba visiblemente tras apenas una docena de inserciones, dejando el cobre expuesto y propenso a la oxidación. En este caso, los pines mantienen su superficie dorada intacta incluso tras superar los 50 ciclos de conexión-desconexión en mis pruebas.
La versión de doble fila (2 × 40 pines) presenta una geometría precisa: las dos líneas de pines están perfectamente paralelas y equidistantes, con una separación interna que permite el acoplamiento con headers macho estándar sin holguras ni desalineaciones. Esto es especialmente importante cuando se trabaja con múltiples buses de datos o líneas de alimentación en paralelo.

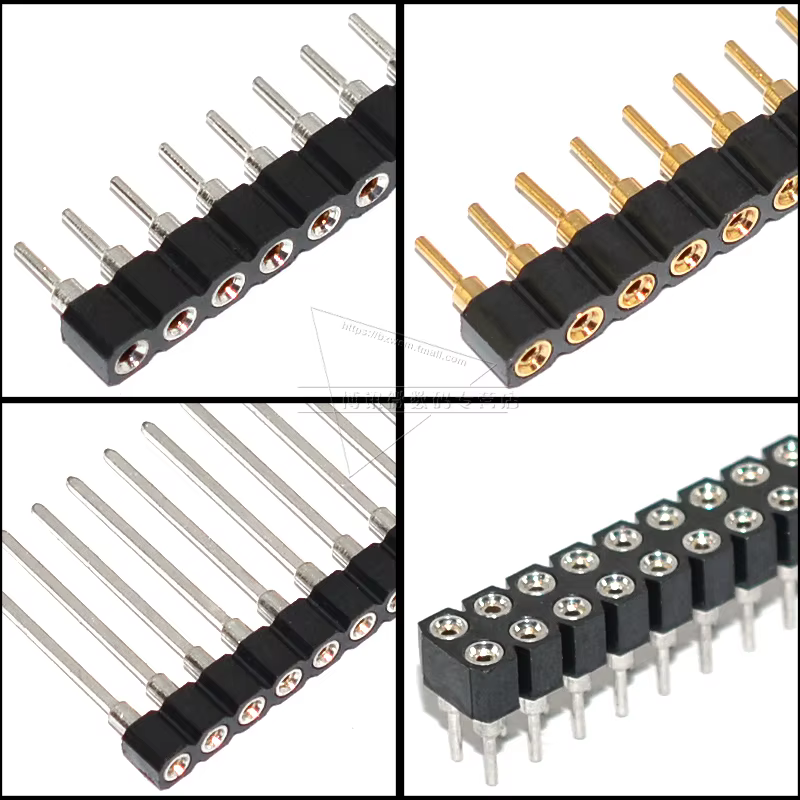

El agujero redondo es un detalle funcional que no debe subestimarse. Facilita la inserción del pin macho con una ligera acción de guía, reduciendo el riesgo de doblar los pines durante el ensamblaje manual. Los pines rectos ofrecen una superficie de contacto más amplia, mientras que la versión curvada (en ángulo recto) resuelve elegantemente las limitaciones de altura en carcasas reducidas o cuando se necesitan salidas laterales en la PCB.
La soldabilidad es correcta. La zona de soldadura mantiene el cobre expuesto, lo que permite una buena humectación tanto con estaño sin plomo a 260 °C como con aleaciones leaded a temperaturas más bajas. He soldado estos componentes tanto con estación de aire caliente como con soldador de punta fina, y en ambos casos la adherencia mecánica es sólida.
Compatibilidad y rendimiento
Aquí radica uno de los puntos fuertes de este producto: la compatibilidad con el ecosistema de conectores de 2,54 mm es total. He probado la versión hembra con cables dupont macho, con headers macho rectos de otros fabricantes, y con programadores como el ST-Link y el FTDI. En todos los casos, la inserción es firme pero no forzada, y el contacto eléctrico es estable desde el primer momento.

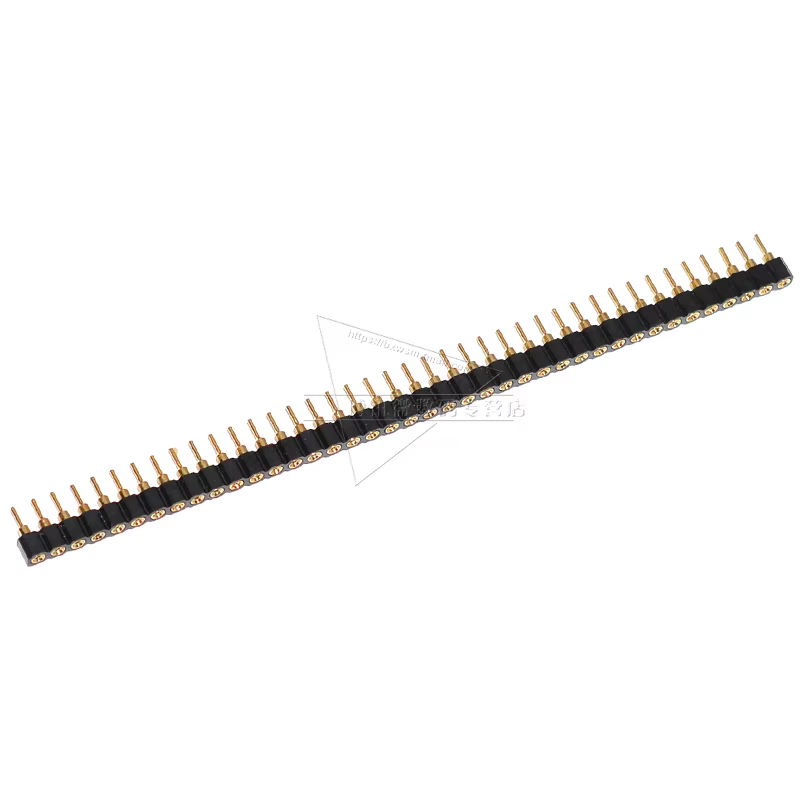

Para aplicaciones de prototipado, la configuración de una fila es más que suficiente cuando se trabaja con microcontroladores que requieren un numero moderado de pines de E/S. Sin embargo, para proyectos más ambiciosos como sistemas con FPGA o placas que implementan buses paralelos, la doble fila de 80 pines ofrece una densidad de conexión que evita el uso de bornas adicionales o multiplexores.
En cuanto al rendimiento eléctrico, las caidas de tensión medidas a lo largo de los pines son prácticamente despreciables en condiciones de baja corriente (inferiores a 100 mA por pin). Para aplicaciones de mayor consumo, como lineas de alimentación a 5 V o 3,3 V, es recomendable distribuir la carga entre varios pines adyacentes, una practica habitual en cualquier caso cuando se diseñan PCBs de cierta envergadura.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- El chapado en oro de la zona de contacto es suficiente para garantizar múltiples ciclos de inserción sin degradación visible
- La precisión dimensional permite compatibilidad total con conectores macho de 2,54 mm de otros fabricantes
- El formato SMD reduce significativamente el perfil de la instalación respecto a los header through-hole
- La disponibilidad en configuración de una o dos filas ofrece flexibilidad para diferentes necesidades de diseño
- El agujero redondo facilita el ensamblaje manual, reduciendo el riesgo de dañar los pines durante la manipulación
Aspectos mejorables:
- La documentación técnica es minima, lo cual puede resultar un inconveniente para principiantes que no estén familiarizados con la nomenclatura SMD
- No se especifica la temperatura maxima de soldadura compatible, aunque en la practica admite los estandares habituales sin problemas
- La versión curvada podria beneficiarse de una seleccion más amplia de ángulos, ya que solo se ofrece en 90 grados
Veredicto del experto
Si buscas un pin header SMD de 40 pines que funcione correctamente sin complicaciones, este conector cumple con lo prometido. La calidad del chapado en oro y la consistencia dimensional lo sitúan por encima de la media de componentes similares en este rango de precio.
Lo recomiendo especialmente para proyectos de electrónica personalizada donde se requiere una solución compacta y fiable, ya sea en prototipado de sistemas embebidos, extensiones de placas de desarrollo, o cualquier aplicacion que demande conexiones eléctricas estables y duraderas.
Un consejo practico: cuando sueldes estos headers en tus PCBs, utiliza pasta de soldar en la zona de contactos SMD y aplica calor uniforme. Verificaras que la union mecánica es sólida y que el conexionado eléctrico permanece estable incluso tras prolongada en ambientes con cierto grado de humedad.
