Descripción
Diseño mejorado con canales de potencia más amplios
¡Con este adaptador, no es necesario cortar cables! Simplemente conecte esto entre su placa y su cable, conecte los 3 cables bltouch y actualice su firmware.
Compatible con:
Ender 3
Ender 3 Pro
Ender 5
Miniatura,
CR-10
Incompatible con:
ANet A8
Ender 2
Ender 4
CR-8

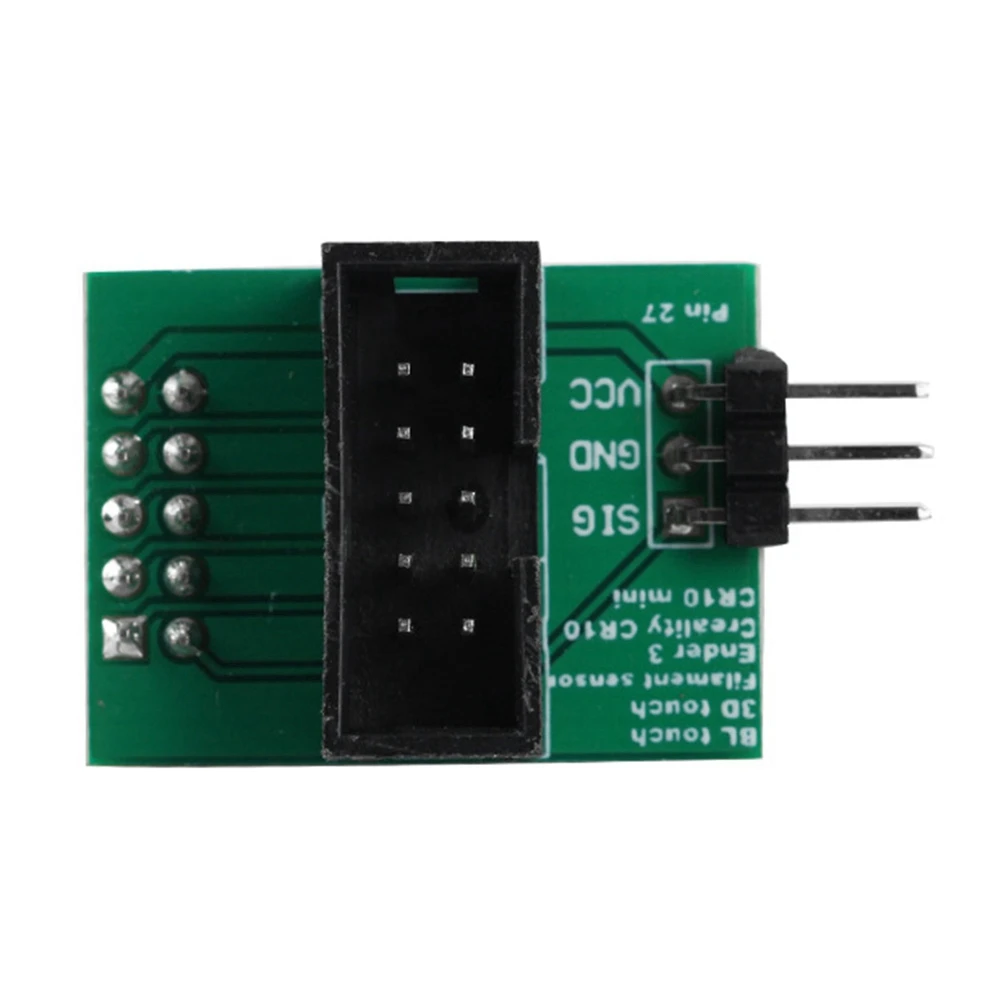

Asegúrese de conectar los 3 pines de BLTouch según el etiquetado en la placa.
Debes tener un gestor de arranque actualizado en tu placa de Ender 3 para poder usarlo. No se proporciona soporte para eso.
Atención:

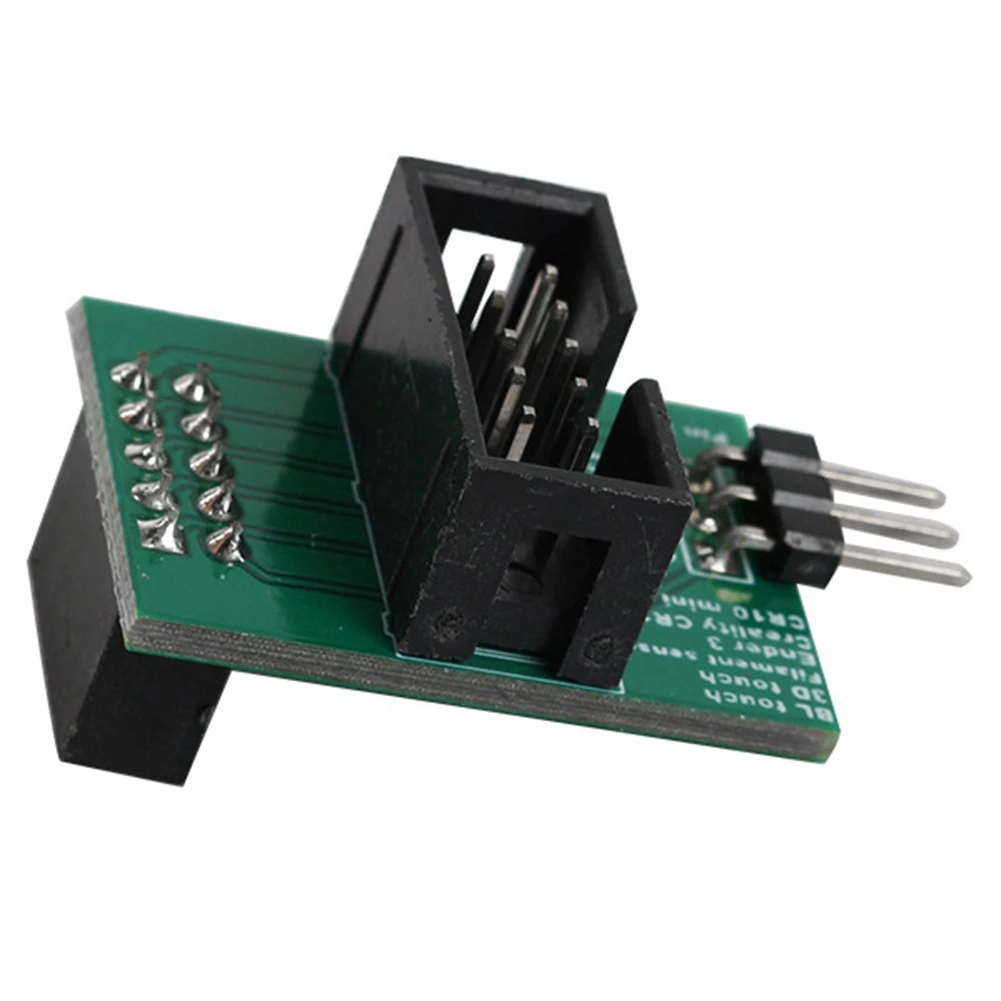

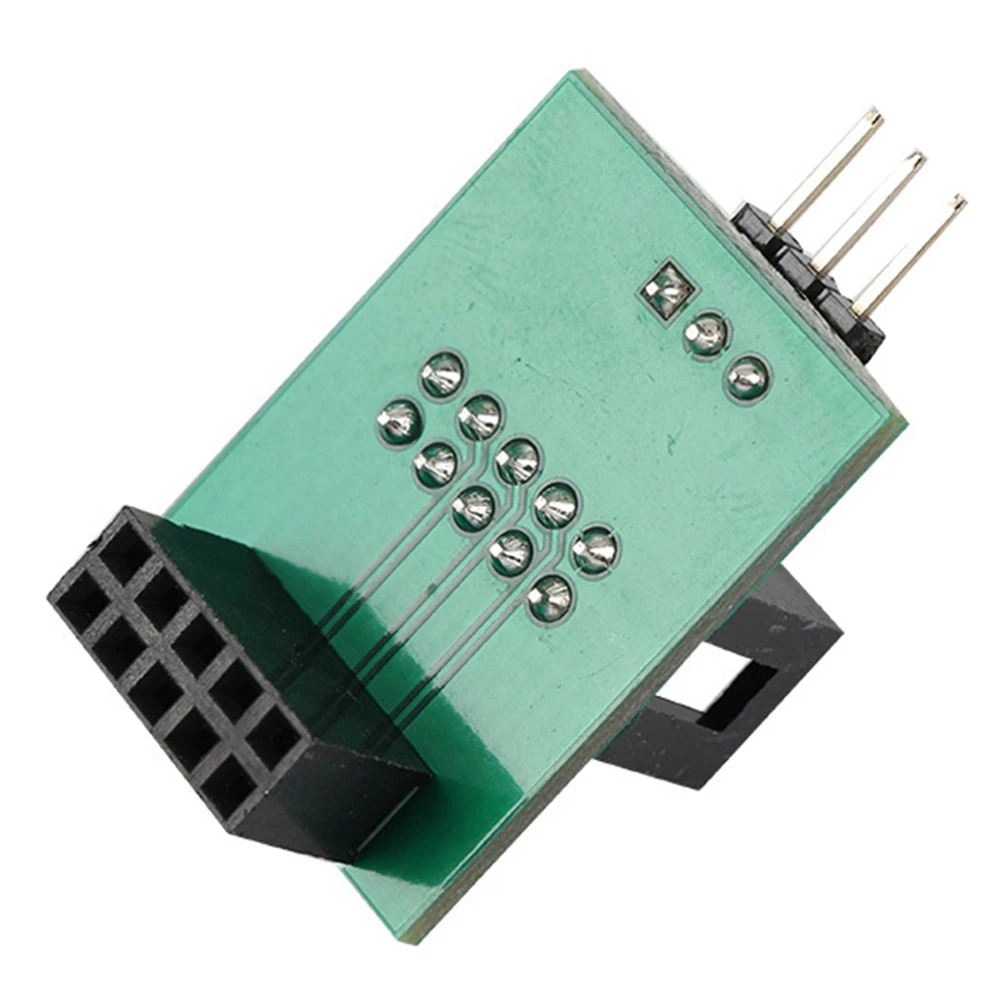

La placa de 27 pinesfacilita la instalación de un sensor Bluetooth o filamentos. Normalmente necesitaría cortar el cable plano y soldar en el PIN 27, pero con la placa es plug and play.(después de la actualización del firmware)
Asegúrese de verificar la configuración de su cable en su sensor bltouch o de filamento. Los nuevos sensores BLTouch deben conectarse directamente a la placa sin deshacer el conector.
De izquierda a derecha: marrón-tierra, Amarillo/naranja-señal
Desconecte la cinta LCD EXT1 en el tablero de control
Conecte Ext1 a la placa del PIN 27

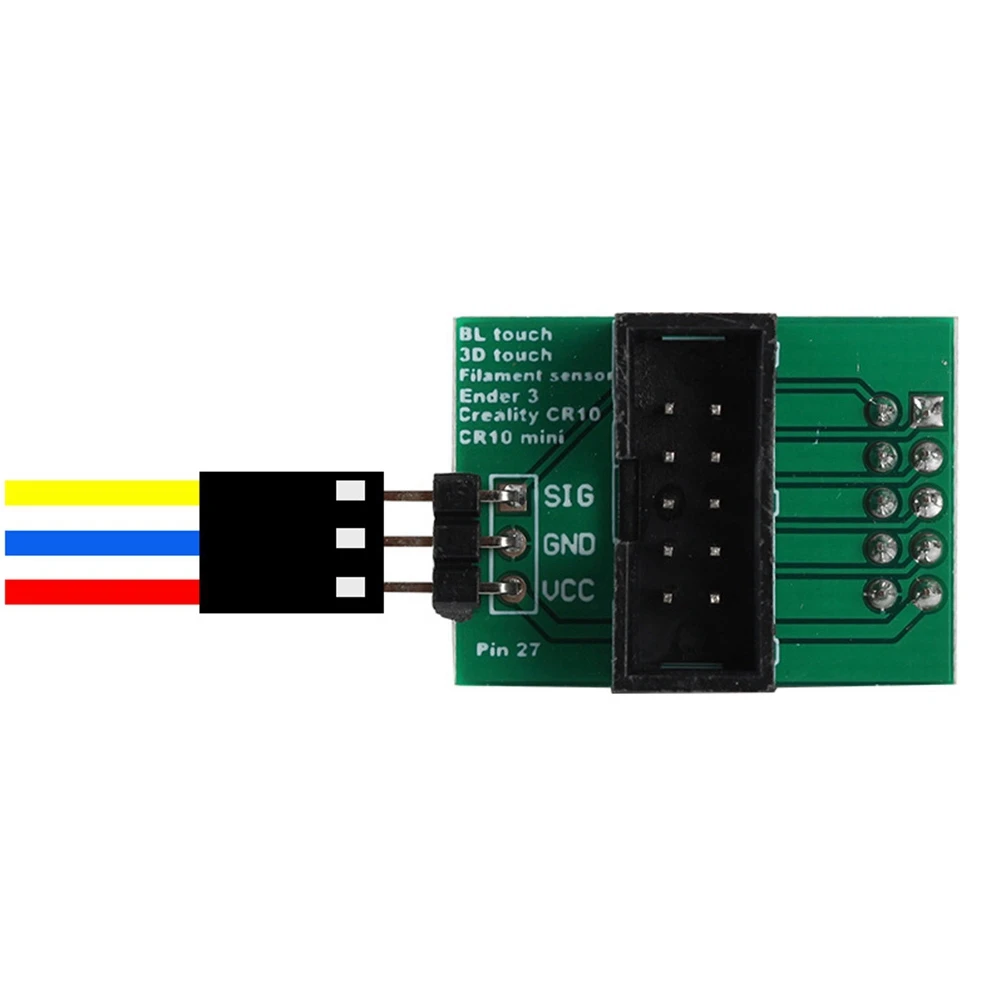

Conecta bltouch a los 3 pines de la placa de 27 pines. De izquierda a derecha: marrón-tierra, amarillo-señal

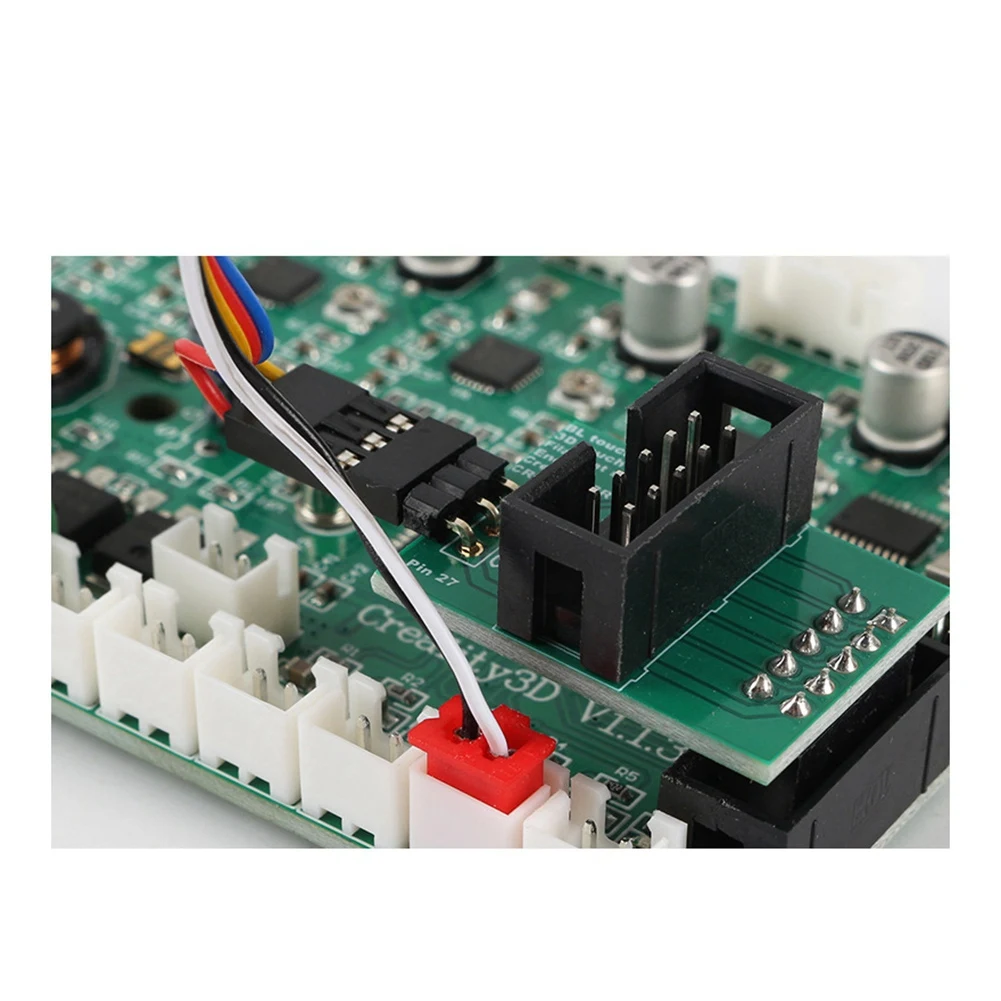

Conecta el PIN 27 a la placa principal. Asegúrese de alinear los pines del cabezal desde el PIN 27 a la placa principal.
Color: como se muestra
Material:PC + Metal
Contenido del paquete

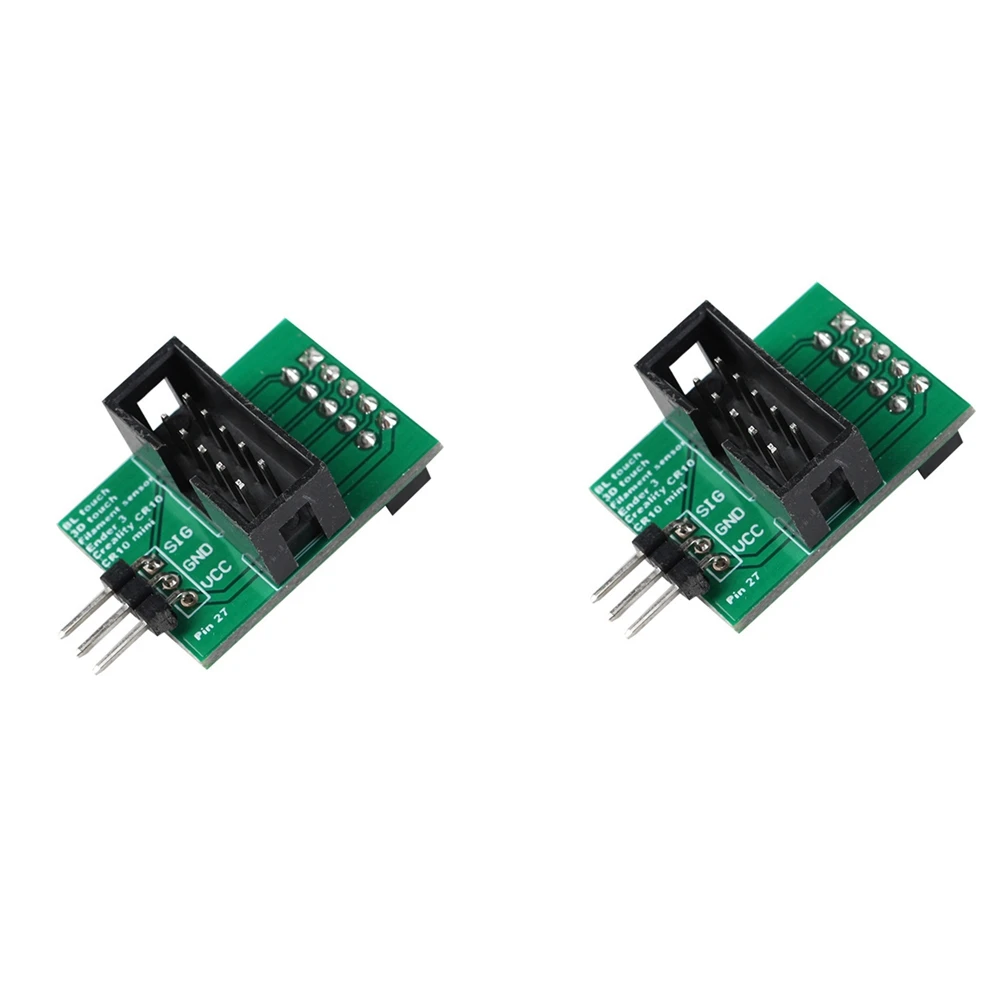

2 x placa adaptadora de placa pin 27
Solo el contenido del paquete anterior, otros artículos no están incluidos.
Nota: El reflejo de la luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente del real. El error de medición permitido es +/- 1-3cm.
