Descripción
Acerca del Drv8825
Introducción:

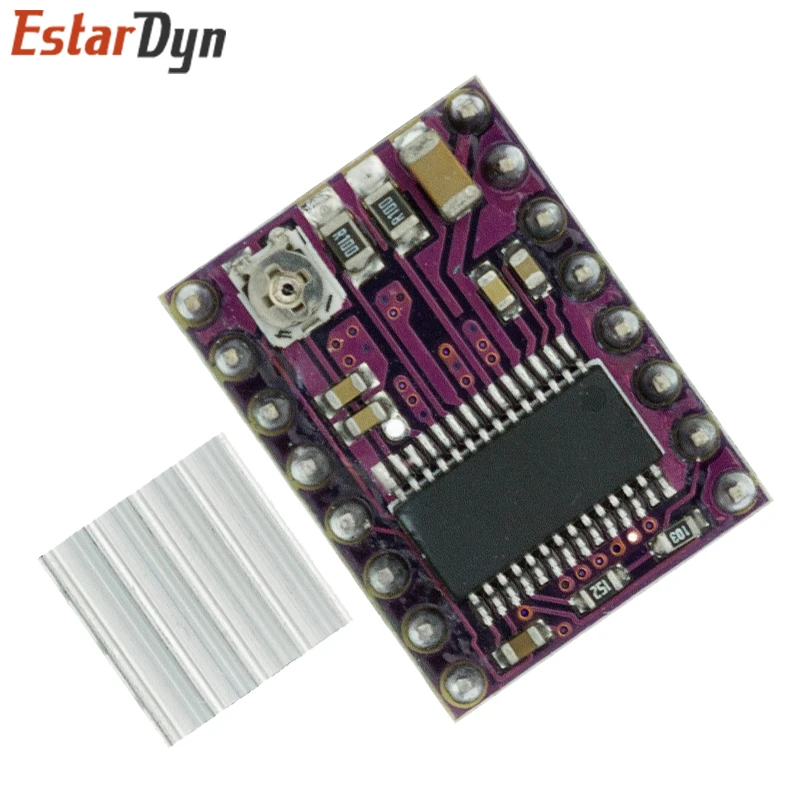

El soporte del controlador del motor paso a paso DRV8825 es una placa de conexión para el controlador del motor paso a paso bipolar micropasos DRV8825 de TI.
El módulo tiene una distribución de pines y una interfaz que son casi idénticas a las de nuestros soportes de controlador de motor paso a paso A4988, por lo que puede usarse como un reemplazo de enlace de mayor rendimiento para aquellas placas en muchas aplicaciones.
El DRV8825 cuenta con limitación de corriente ajustable, protección contra sobrecorriente y sobretemperatura, y seis resoluciones de micropasos (hasta 1/32 pasos).Funciona de 8,2 a 45 V y puede suministrar hasta aproximadamente 1,5 A por fase sin disipador de calor ni flujo de aire forzado (clasificado para hasta 2,2 A por bobina con suficiente refrigeración adicional).
Características:
Interfaz simple de control de pasos y dirección
Seis resoluciones de pasos diferentes: paso completo, medio paso, 1/4 paso, 118 paso, 1/16 paso y 1/32 paso
Puede interactuar directamente con sistemas de 3,3 V y 5 V
Apagado térmico por sobretemperatura, apagado por sobrecorriente y bloqueo por subtensión
Protección de cortocircuito y cortocircuito
PCB de cobre de 4 capas y 2 oz para una mejor disipación del calor
Almohadilla de tierra soldable expuesto debajo del IC del controlador en la parte inferior de la PCB
El tamaño, la distribución de pines y la interfaz del módulo coinciden con los de nuestros soportes de controladores de motores paso a paso A4988 en la mayoría de los aspectos (consulte la parte inferior de esta página para obtener más información)
El control de corriente ajustable le permite configurar la salida de corriente máxima con un potenciómetro, lo que le permite usar voltajes por encima del voltaje nominal de su motor paso a paso para lograr velocidades de paso más altas.
Control de corte inteligente que selecciona automáticamente el modo de caída actual correcto (caída rápida o caída lenta)
Tensión máxima de alimentación de 45 V
Regulador incorporado (no se necesita suministro de voltaje lógico externo)

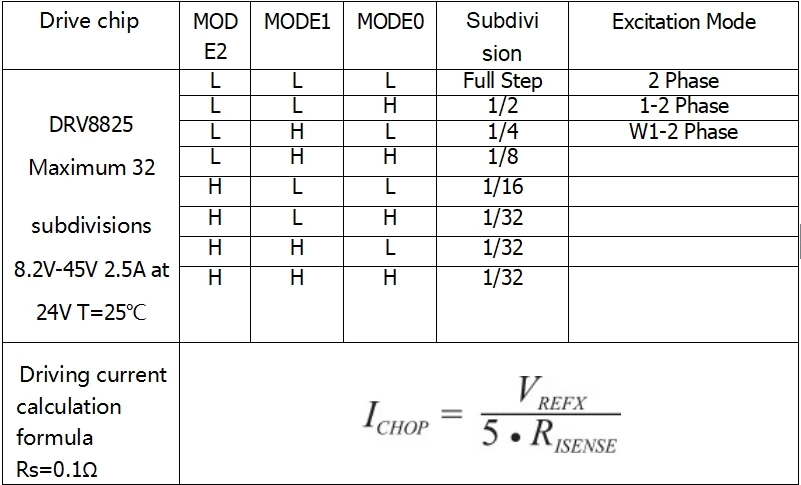

Subdivisión:
Sobre A4988
Introducción:

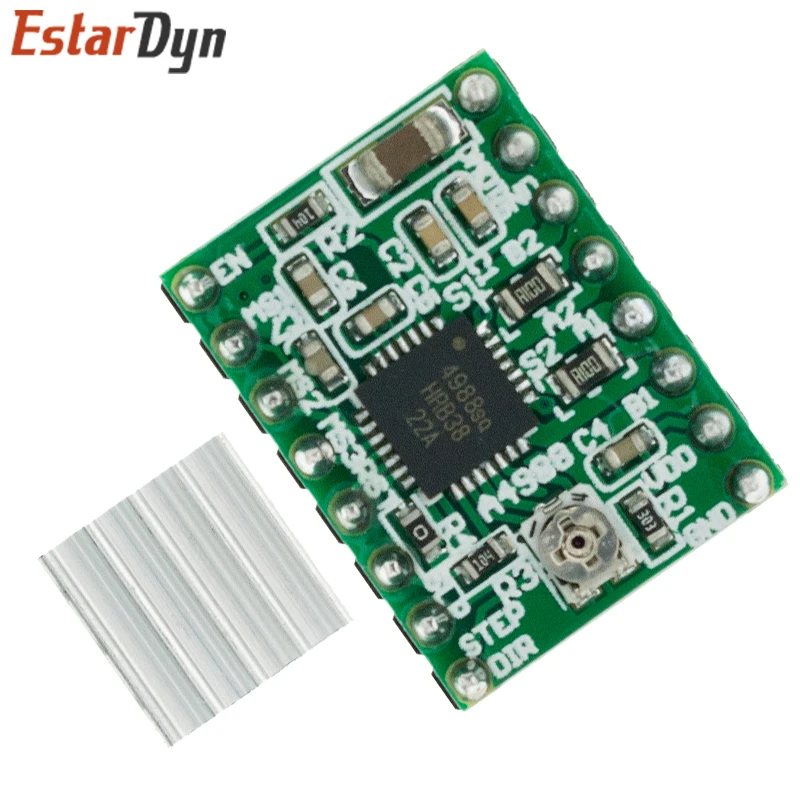

Este producto es una placa de conexión para el controlador de micropasos DMOS A4988 de Allegro con traductor y protección contra sobrecorriente; lea atentamente la hoja de datos A4988 antes de usar este producto.Este controlador de motor paso a paso le permite operar motores paso a paso bipolares en modos completo, medio, cuarto, octavo y séptimo paso, con una capacidad de accionamiento de salida de hasta 35 V y 2 A.
El traductor es la clave para la fácil implementación del A4988.Simplemente ingresar un pulso en la entrada STEP impulsa el motor con un micropaso.No hay tablas de secuencia de fases, líneas de control de alta frecuencia ni interfaces complejas para programar. La interfaz A4988 es ideal para aplicaciones donde un microprocesador complejo no está disponible o está sobrecargado.
Característica:
Interfaz simple de control de pasos y dirección;
Cinco resoluciones de pasos diferentes: paso completo, medio paso, cuarto paso, octavo paso y seiste paso;
El control de corriente ajustable le permite configurar la salida de corriente máxima con un potenciómetro, que le permite utilizar voltajes por encima de la clasificación del motor paso a paso;
Voltaje para lograr velocidades de paso más altas;
Suministro lógico compatible con 3,3 y 5 V
Control de corte inteligente que selecciona automáticamente el modo de caída actual correcto (caída rápida o caída lenta);
Apagado térmico por sobretemperatura, bloqueo por subtensión y protección contra corriente cruzada;
Protección de cortocircuito y cortocircuito.

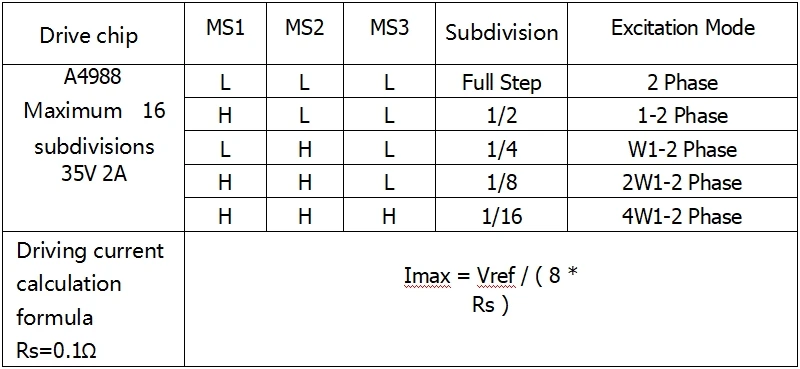

Subdivisión:
