Descripción
Características:
1. Admite carga rápida bidireccional de alta potencia de 140 W, eficiencia de carga y descarga, ahorrando tiempo
2.Compatible con baterías de litio 2-6S, aplicable a una variedad de configuraciones de baterías, gran flexibilidad
3.Circuito de voltaje de elevación de alta eficiencia, garantiza una salida estable y se adapta a las necesidades de diferentes equipos.
4.Función de control automático de temperatura incorporada, ajuste de temperatura en tiempo real, para garantizar un funcionamiento seguro y eficiente.
5.Diseño de circuito optimizado, reduce el consumo de energía, mejora la eficiencia de conversión y reduce la generación de calor.
Parámetro:
Protocolo de carga rápida de entrada y salida FCP integrado
Protocolo de carga rápida de entrada/salida AFC integrado
Protocolo de carga rápida de entrada/salida SCP integrado
Protocolo DRP Try.SRC integrado, protocolo de carga rápida de entrada/salida PD3.1
Protocolos de carga rápida de salida QC2.0/QC3.0/QC3.0+ integrados
Admite voltaje de bloqueo de 5 V, 9 V, 12 V, 15 V, 20 V, 28 V
Soporte máximo 28V5A, 140W
Admite fosfato de hierro y litio, ternario de litio, polímero y otras baterías.
Operación de uso:
1.Primero marque el interruptor (y marque hacia la derecha)
2.Luego conecte la batería (la batería solo puede ser de 2 a 6 S, no se puede invertir)
3.Desde el puerto TYPE-C conectado al cargador para activarlo (use el cargador normal estándar, preste atención a una marca importante de teléfonos celulares con un raro acuerdo con el cargador de carga rápida que la fábrica original modifica el protocolo de carga estándar, el tipo de carga solo es adecuado para el teléfono celular original con el que está equipado)
4.Para descargar el teléfono primero enchufado y luego presione brevemente la tecla
5.Si tiene requisitos de alta precisión para la indicación de energía, asegúrese de que el voltaje, la capacidad y la resistencia interna de su batería sean lo suficientemente consistentes, especialmente la resistencia interna debe ser inferior a 15 mΩ o menos, y asegúrese de que los cables conectados tengan más de 15 A. corriente, y estas condiciones se cumplen después del ciclo de carga y descarga durante más de una vez, y la potencia se calibrará automáticamente.
Cómo elegir el interruptor:
¿El primer paso es confirmar que su batería tiene algunas cadenas?¿Cuál es el voltaje total de una sola batería?
El segundo paso es mirar el interruptor del módulo de la placa de circuito debajo de las instrucciones de serigrafía correspondientes, el dial del interruptor hacia abajo para abrir
El tercer paso es cambiar el interruptor del número de cadena.
1、6S Marque el interruptor correspondiente a 6S.
2, 5S dial 5S interruptor correspondiente
3、4S Marque el interruptor correspondiente a 4S.
4、3S Marque el interruptor correspondiente a 3S.
5、2S necesitan 3S y 4S correspondientes a los dos interruptores juntos.
El cuarto paso es cambiar el interruptor de voltaje.
1. Si la carga completa única es de 4,4 V, marque el interruptor correspondiente a 4,4 V.
2. Si la carga completa única es de 4,35 V, marque el interruptor correspondiente a 4,35 V.
3. Marque el interruptor correspondiente a 4,2 V si la potencia total de una sola sección es de 4,2 V.
4. Marque el interruptor correspondiente a 4,1 V si la potencia total de una sola sección es de 4,1 V.
5, una sola carga completa es de 3,65 V y debe ser de 4,2 V y 4,2 V correspondientes a los dos interruptores alternados juntos
¿Cuál es la razón por la que la luz indicadora sigue parpadeando?
1: La luz indicadora sigue parpadeando para indicar un mensaje de error.
2: Es posible que el interruptor no esté marcado correctamente o que el voltaje no sea correcto, lo que hace que el control principal reconozca sobretensión o subtensión, etc.Entonces la luz indicadora ha estado parpadeando.
3: Tal vez el voltaje de salida del cargador enchufado sea demasiado alto o demasiado bajo, la desviación de voltaje del equipo de carga rápida es demasiado grande o la ondulación es demasiado grande, lo que hace que la placa no pueda funcionar correctamente, por lo que la luz indicadora sigue parpadeando.
El paquete incluye:

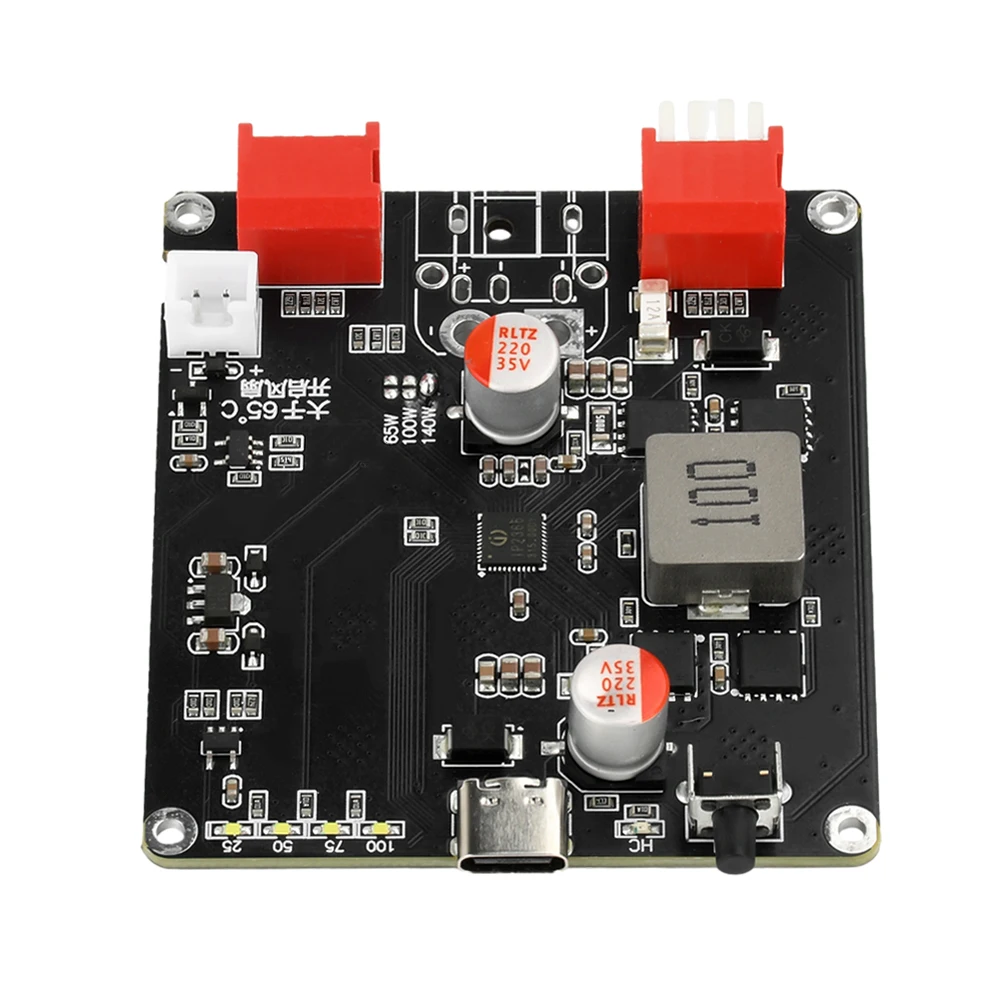

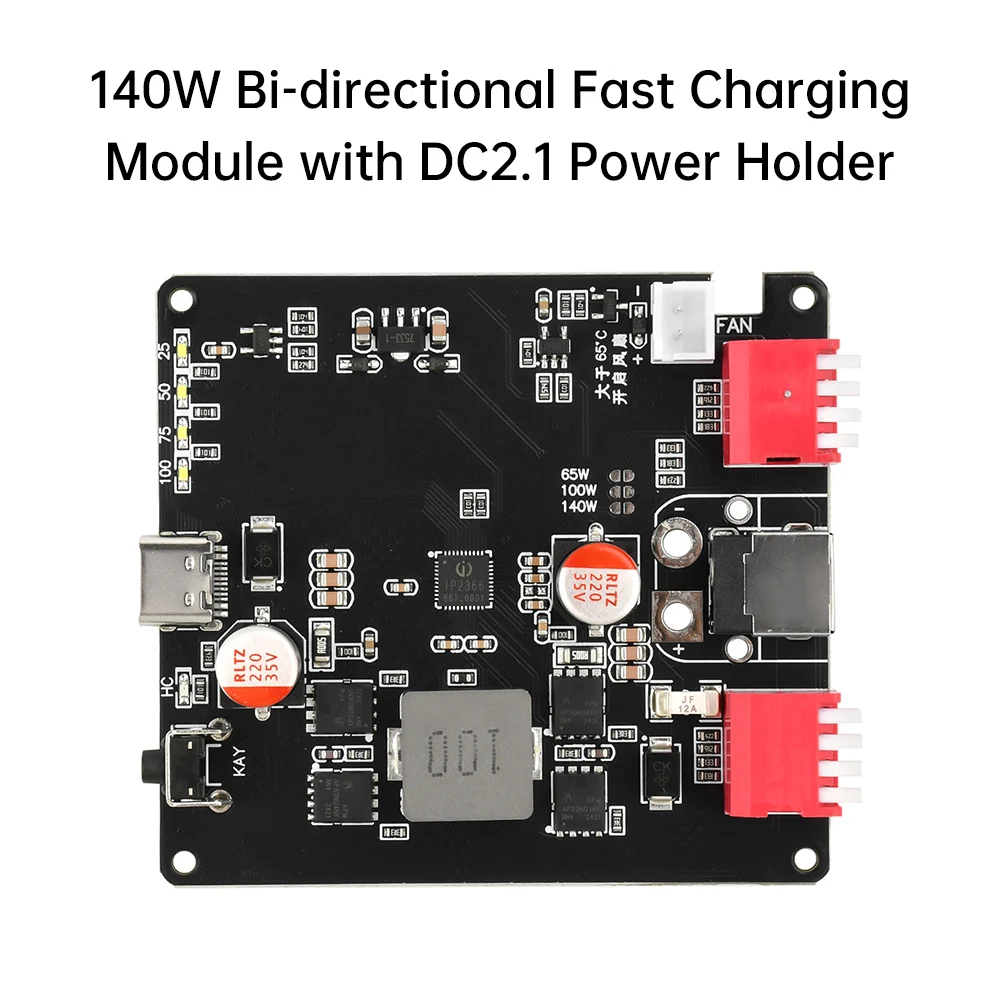

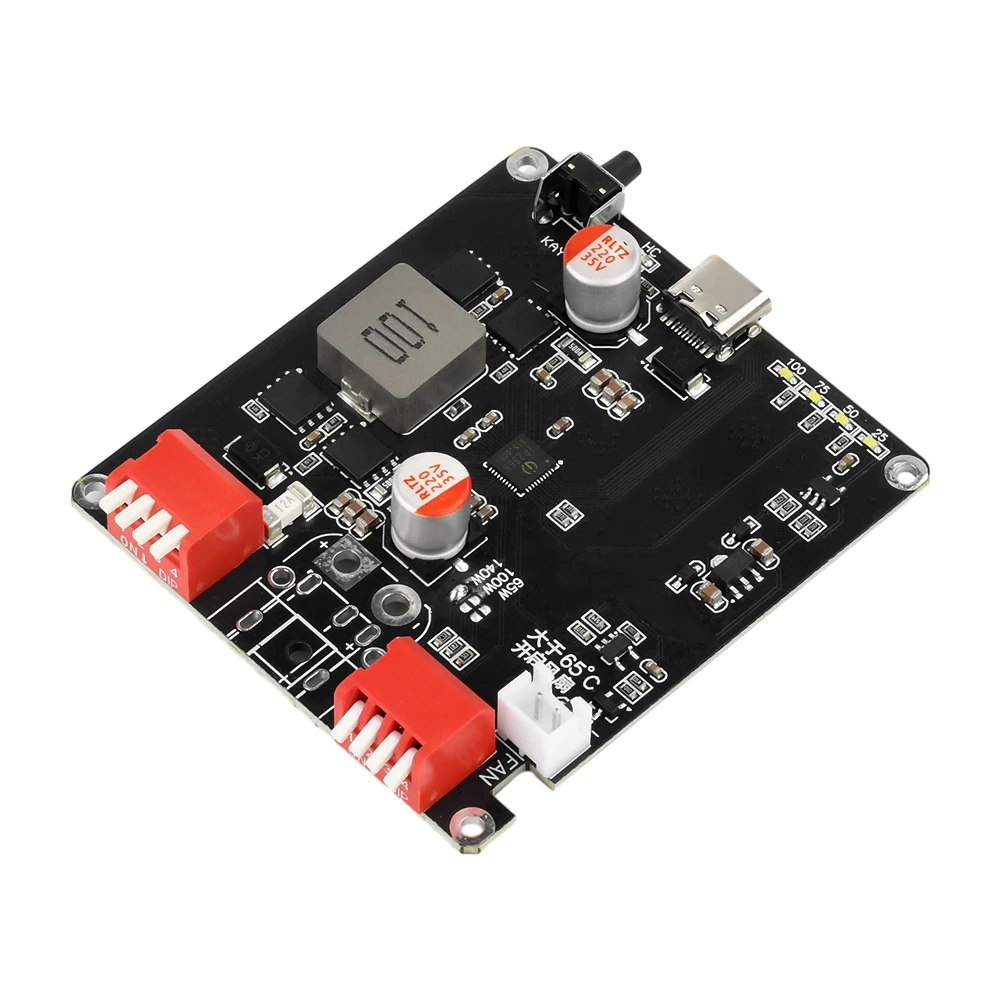

1 módulo de carga rápida bidireccional IP2366 PD3.1 de 140W 2S 3S 4S 5S 6S placa de carga de batería de litio cargador Lifepo4 BMS
Features:
1.Support 140W high power two-way fast charging, charging and discharging efficiency, saving time
2.Compatible with 2-6S lithium batteries, applicable to a variety of battery configurations, strong flexibility
3. High-efficiency lifting voltage circuit, ensure stable output, adapt to the needs of different equipment
4. Built-in automatic temperature control function, real-time temperature adjustment, to ensure safe and efficient operation.
5. Optimized circuit design, reduce power consumption, improve conversion efficiency and reduce heat generation.
Parameter:
Integrated FCP input and output fast charging protocol
Integrated AFC input/output fast charging protocol
Integrated SCP input/output fast charging protocol
Integrated DRP Try.SRC protocol, PD3.1 input/output fast charging protocol
Integrated QC2.0/QC3.0/QC3.0+ output fast charging protocols
Support 5V, 9V, 12V, 15V, 20V, 28V block voltage
Maximum support 28V5A, 140W
Support lithium iron phosphate, lithium ternary, polymer and other batteries
Use operation:
1. First dial the switch (and dial the right)

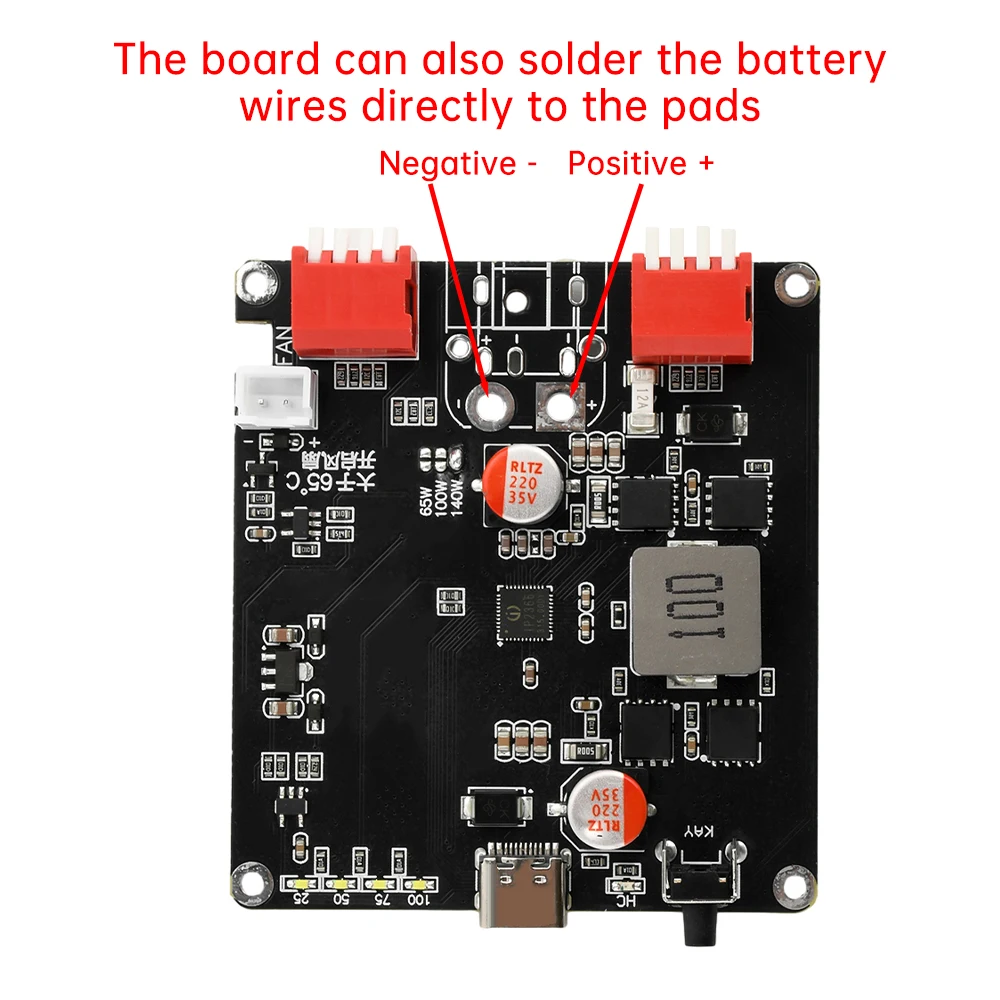

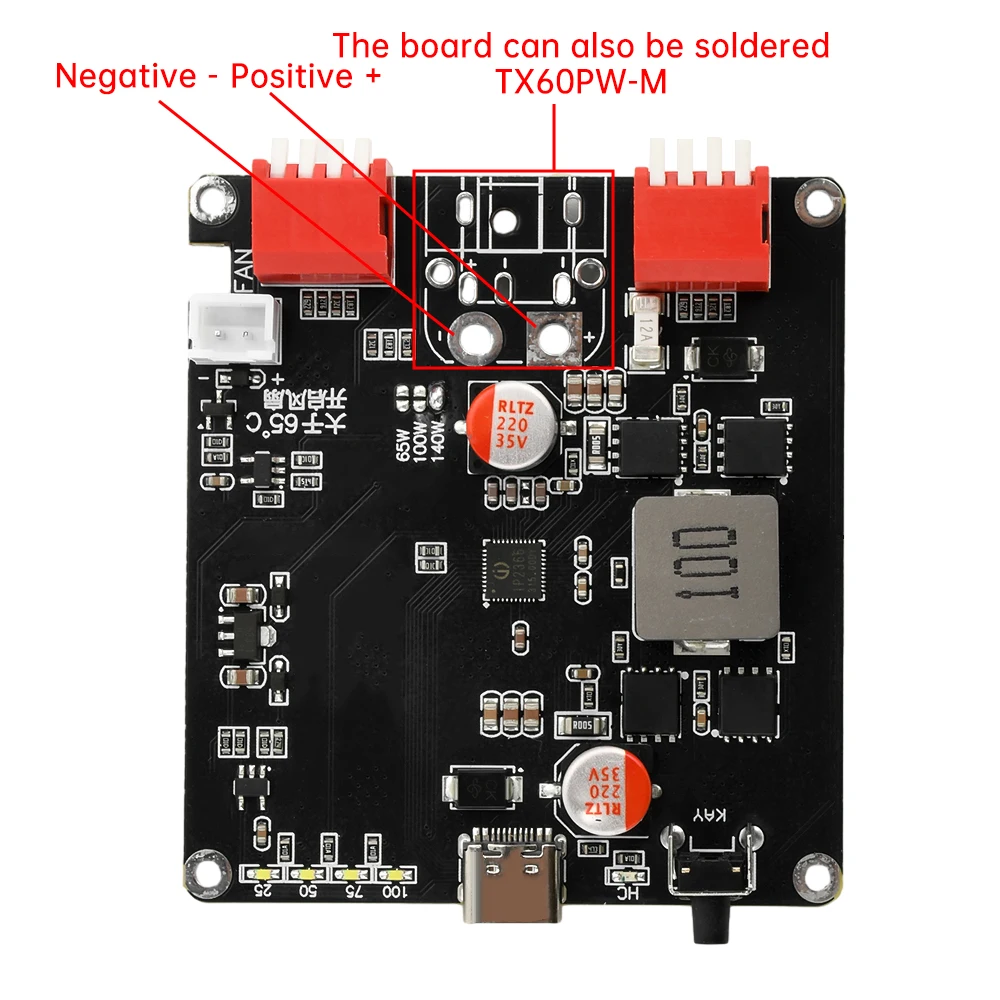

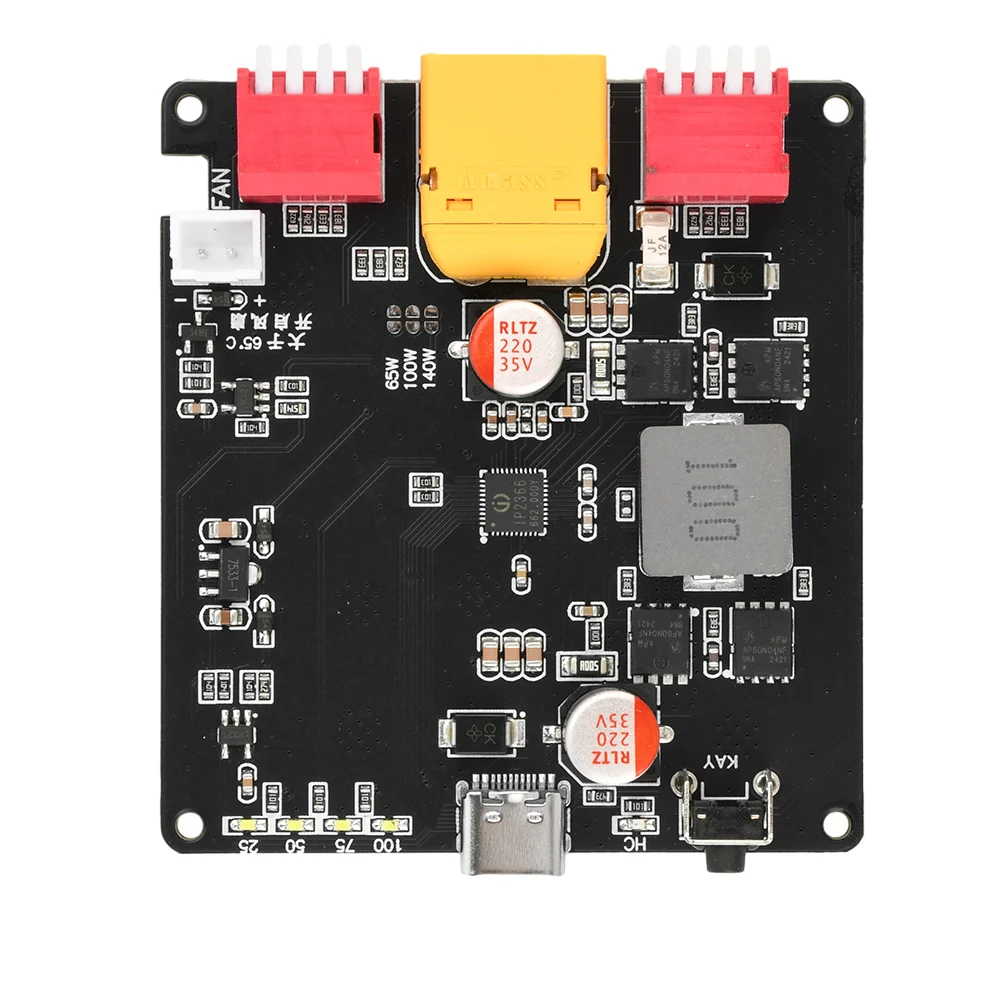

2. Then connect the battery (the battery can only 2-6S, can not be reversed)
3. from the TYPE-C port plugged into the charger to activate (please use the standard regular charger, pay attention to a major brand of cell phones with a rare agreement with the fast-charging charger is modified by the original factory does not belong to the standard charging protocol, the kind of charging is only suitable for the original cell phone it is equipped with)

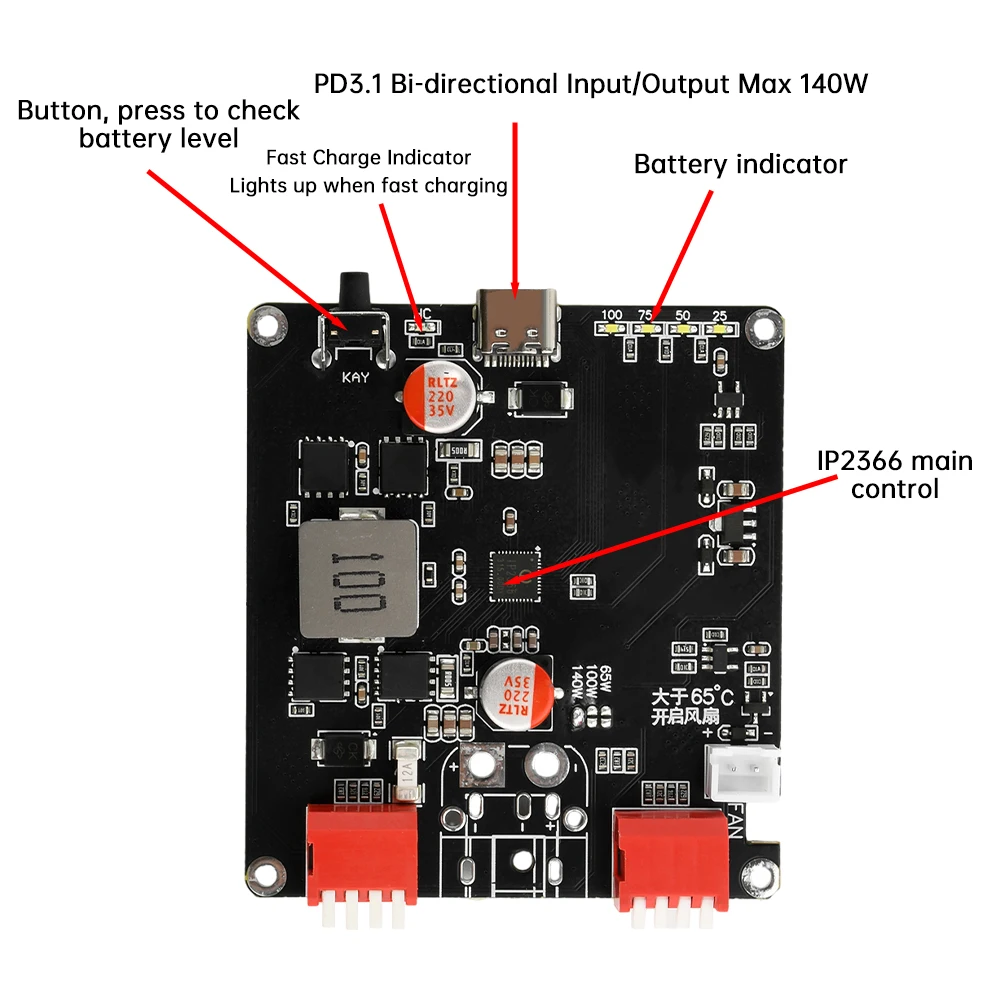

4. To discharge the phone first plugged in and then short press the key
5. If you have high precision requirements for power indication, make sure that your battery voltage and capacity and internal resistance are consistent enough, especially the internal resistance should be less than 15mΩ or less, and make sure that the wires connected to it have more than 15A current, and these conditions are met after charging and discharging cycle for more than one time, and the power will be calibrated automatically.

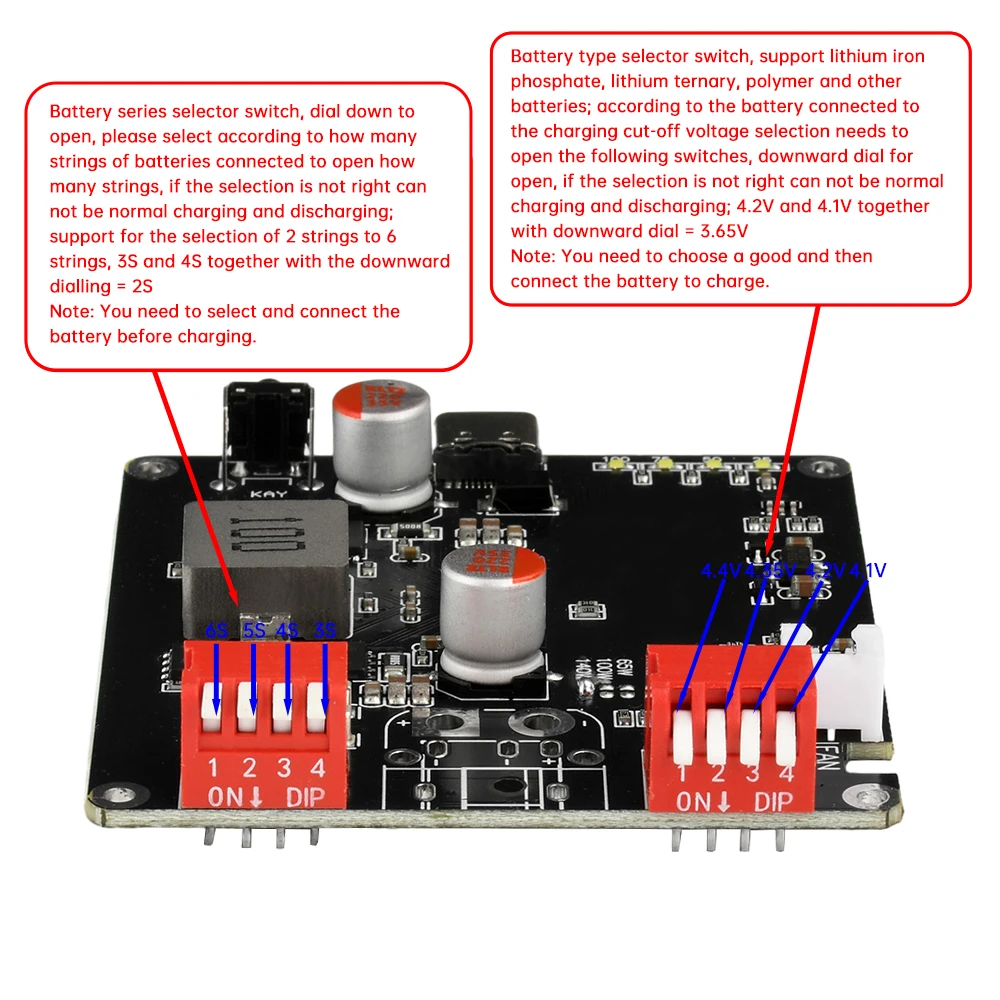

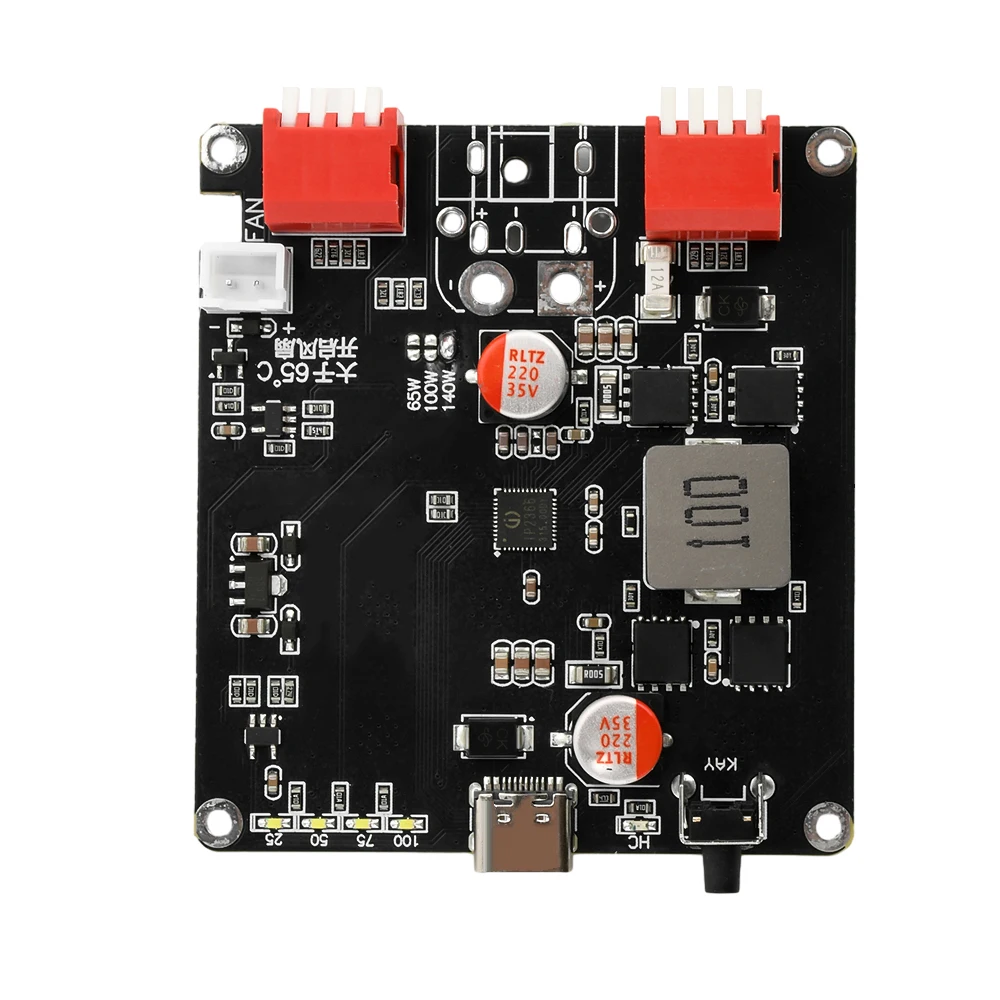

How to choose the switch:
The first step is to confirm that your battery is a few strings? What is the full voltage of a single battery?
The second step is to look at the circuit board module switch below the corresponding silkscreen instructions, the switch downward dial for open
The third step is toggle the string number switch
1、6S Dial the switch corresponding to 6S.
2, 5S dial 5S corresponding switch
3、4S Dial the switch corresponding to 4S.
4、3S Dial the switch corresponding to 3S.
5、2S need 3S and 4S corresponding to the two switches together.
The fourth step is toggle the voltage switch
1、If the single full charge is 4.4V, dial the switch corresponding to 4.4V.
2、If the single full charge is 4.35V, dial the switch corresponding to 4.35V.
3、Dial the switch corresponding to 4.2V if the full power of single section is 4.2V.
4、Dial the switch corresponding to 4.1V if the full power of single section is 4.1V.
5, a single full charge is 3.65V need to be 4.2V and 4.2V corresponding to the two switches toggled together
What is the reason that the indicator light keeps flashing?
1: The indicator light keeps flashing to indicate an error message.
2: It may be that the switch is not dialed correctly or the voltage is not correct, resulting in the main control recognizes over-voltage or under-voltage, etc. so the indicator light has been flashing.
3: Maybe the output voltage of the plugged-in charger is too high or too low, the voltage deviation of the fast charging gear is too large or the ripple is too large, resulting in the board can not work properly, so the indicator light keeps flashing.
Package include:

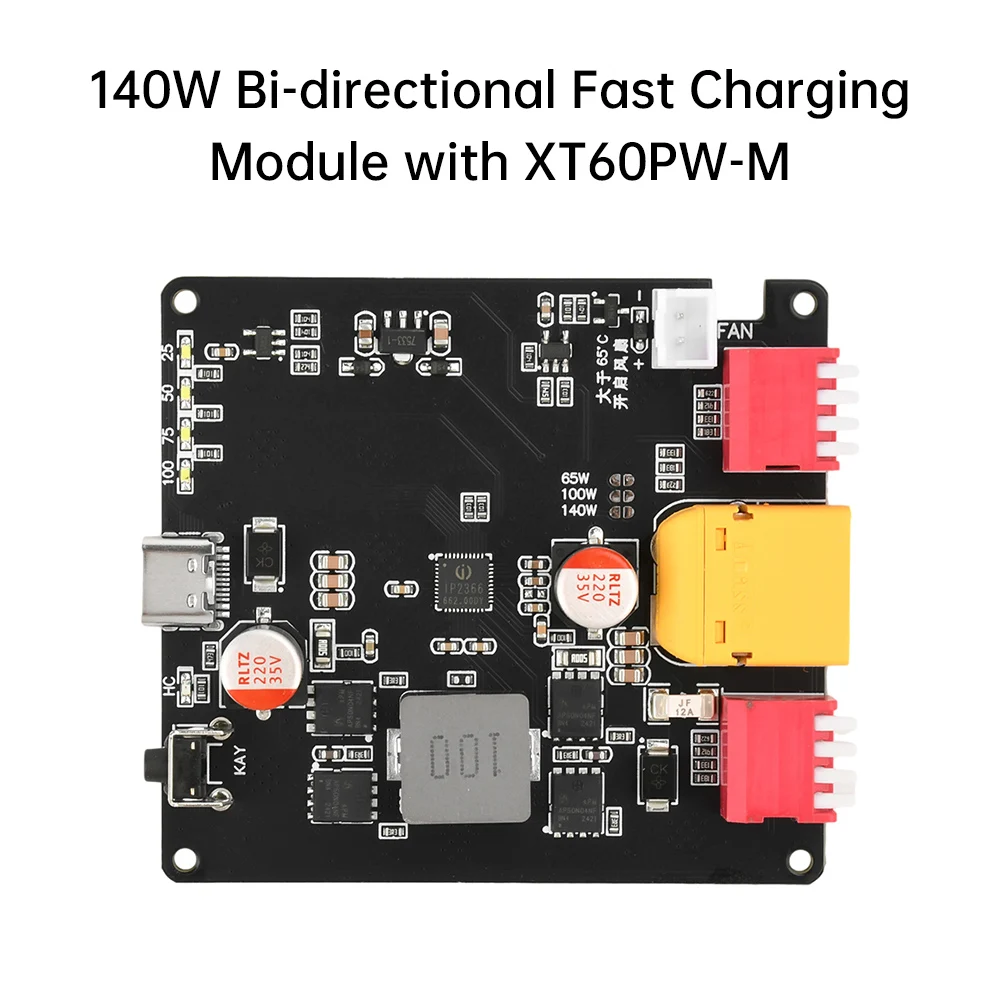

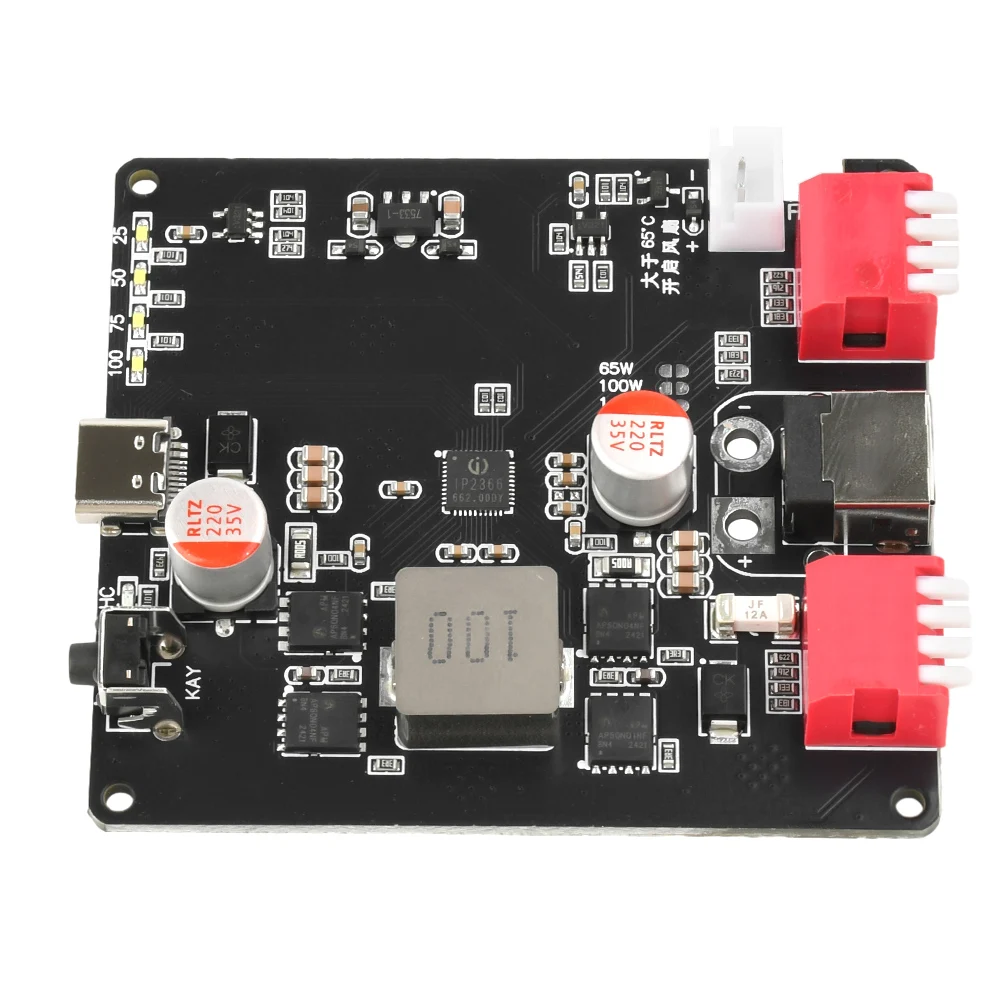

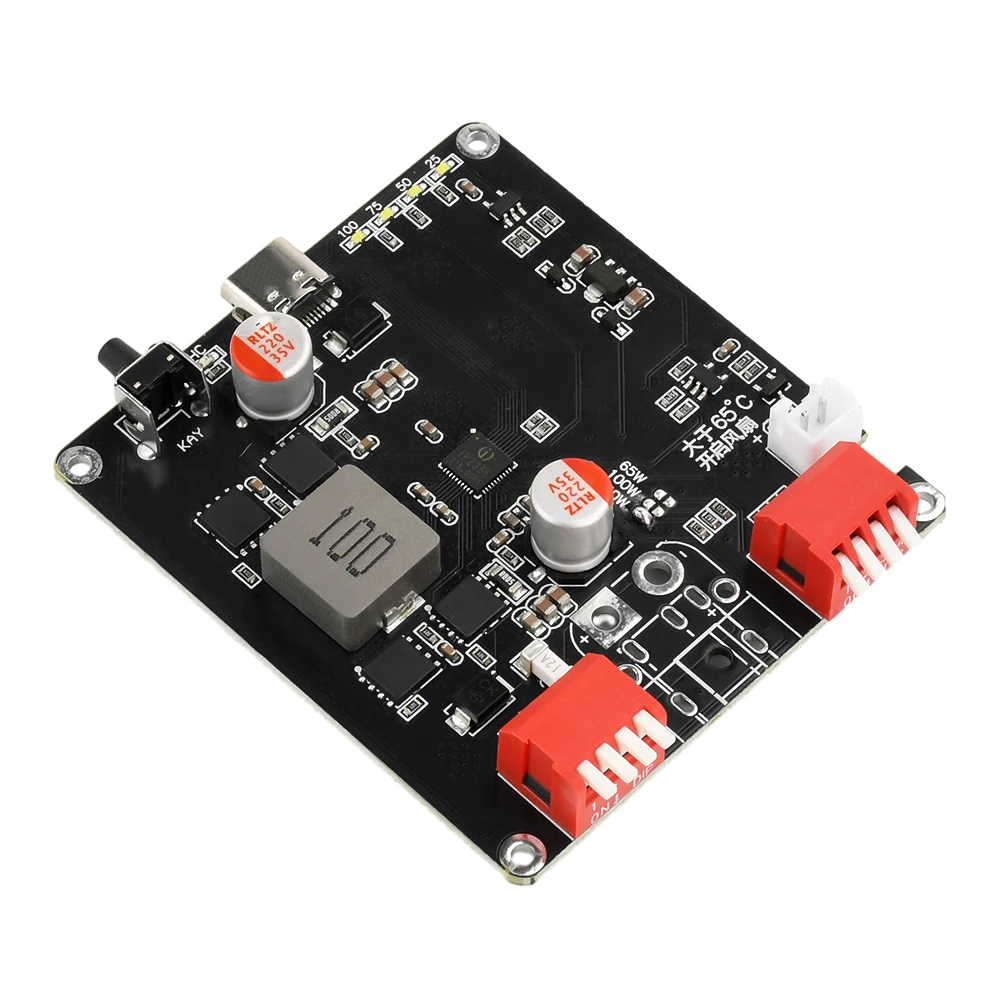

1x IP2366 PD3.1 140W Bidirectional Fast Charging Module 2S 3S 4S 5S 6S Lithium Battery Charging Board Lifepo4 BMS Charger
