Descripción
Características:
1.Admite indicadores LED para mostrar el estado de carga y el nivel de la batería.Funciones del botón: haga doble clic para iniciar/detener la descarga, haga una vez clic para mostrar el nivel de la batería.
2.Compatibilidad predeterminada con batería de iones de litio 6S.Las almohadillas correspondientes directamente cortas para permitir la carga/descarga de baterías de 2 a 6 S.Para las baterías LiFePO4, cortocircuite las almohadillas Li-Fe para cambiar el tipo de batería.
3.Protocolo DRPTry.SRC integrado con salida PD3.1; Salida de carga rápida QC 2.0/QC 3.0/QC 3.0+ integrada, entrada/salida tipo C máximo 45W.
4.Protección contra sobretensión/subtensión de entrada.Protección contra sobrecorriente/cortocircuito de salida.Protección contra sobrecorriente/sobredescarga/sobrecarga de la batería.Protección de temperatura, etc.
5.Adecuado para: carga/descarga de baterías de litio, carga de baterías de fosfato de hierro y litio, baterías de drones, baterías de herramientas eléctricas, bancos de energía
Voltaje: batería de litio 2-6S (4,2 V/célula) o fosfato de hierro y litio (3,6 V/célula)
Potencia: 30W/45W
Interfaz: Puerto tipo C, carga/descarga combinada

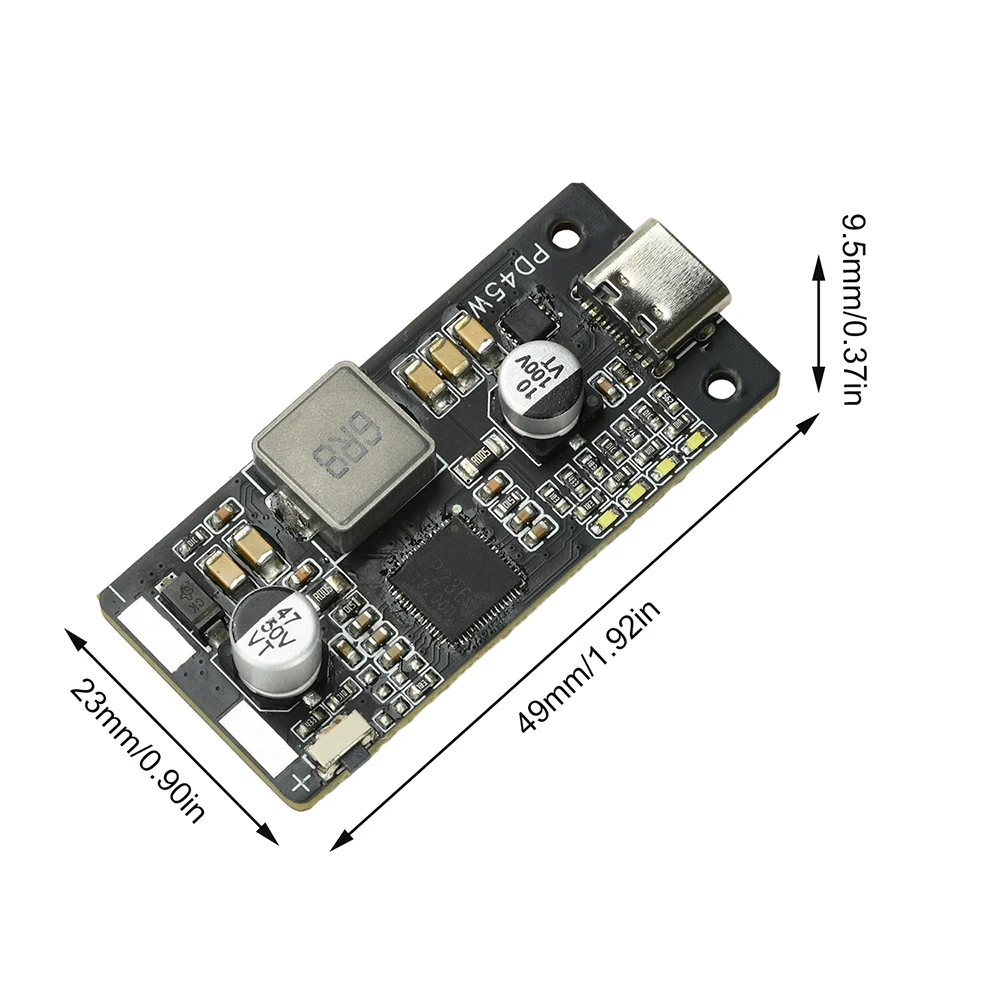

Tamaño de PCB: 49*23mm
Protocolo DRP Try.SRC integrado, salida PD3.1
Salida de carga rápida QC2.0/QC3.0/QC3.0+ integrada
Configuración predeterminada de la batería de litio; La conexión de cortocircuito cambia al modo de batería LiFePO4
No se requiere extracción de resistencias; cortocircuitar directamente las almohadillas correspondientes
Instrucciones de uso:

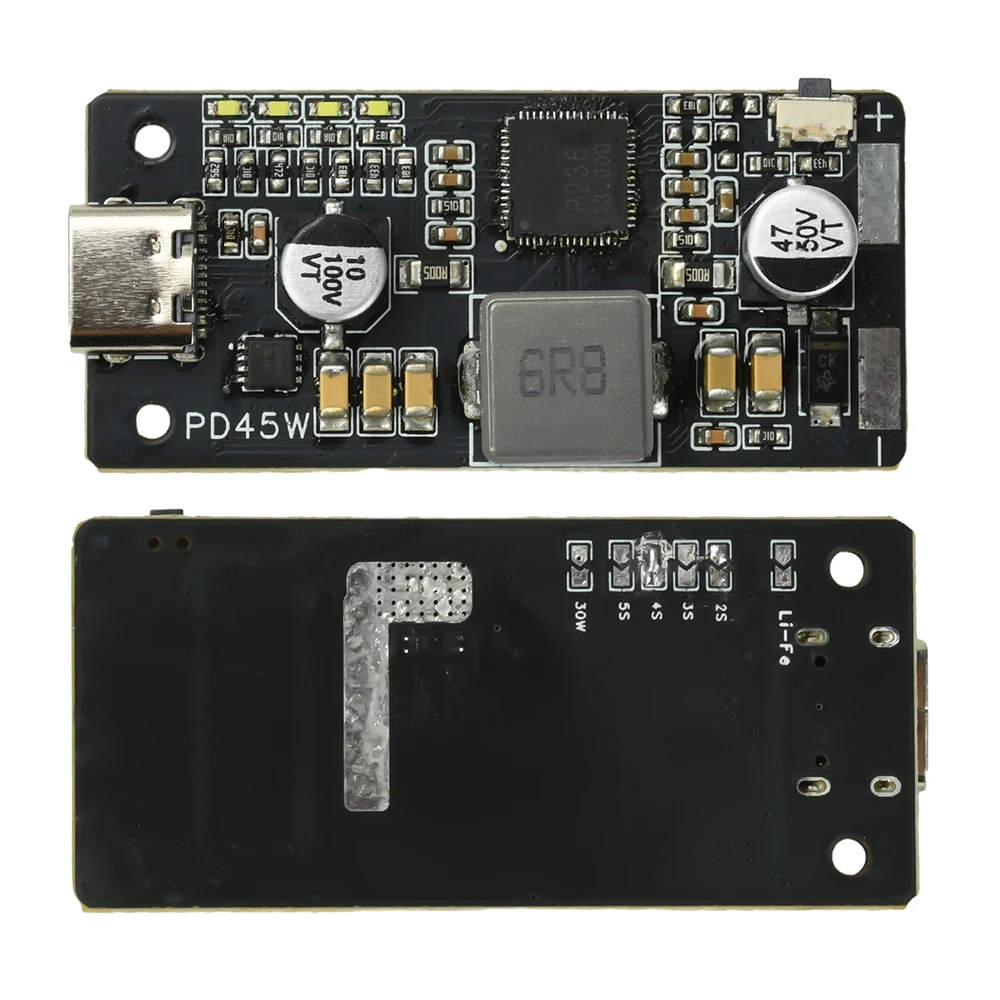

Cortocircuitar las almohadillas correspondientes según el número y el tipo de celdas de la batería.Configuración predeterminada: batería de litio 6S (células 4,2 V*6.
Para la configuración de 30 W, el cortocircuito reduce la potencia de salida y la generación de calor para acomodar cargadores de menor potencia.
Simplemente suelde los terminales de la batería a las almohadillas marcadas con “+” y “-” para activarlas.
1 x 2-6S PD45W batería de litio/batería de fosfato de hierro y litio módulo de carga/descarga QC2.0/QC3.0/QC3.0+ salida carga rápida tipo C
Features:
1. Supports LED indicators to display charging status and battery level. Button functions: double-click to start/stop discharge, single-click to show battery level.
2. Default 6S Li-ion battery support. Directly short corresponding pads to enable charging/discharging for 2-6S batteries. For LiFePO4 batteries, short the Li-Fe pads to change battery type.
3. Integrated DRPTry.SRC protocol with PD3.1 output; Integrated QC 2.0/QC 3.0/QC 3.0+ fast charging output, Type-C input/output max 45W.
4. Input overvoltage/undervoltage protection. Output overcurrent/short-circuit protection. Battery overcurrent/over-discharge/overcharge protection. Temperature protection, etc.
5. Suitable for:Lithium battery charging/discharging、Lithium iron phosphate battery charging、Drone batteries、Power tool batteries、Power banks

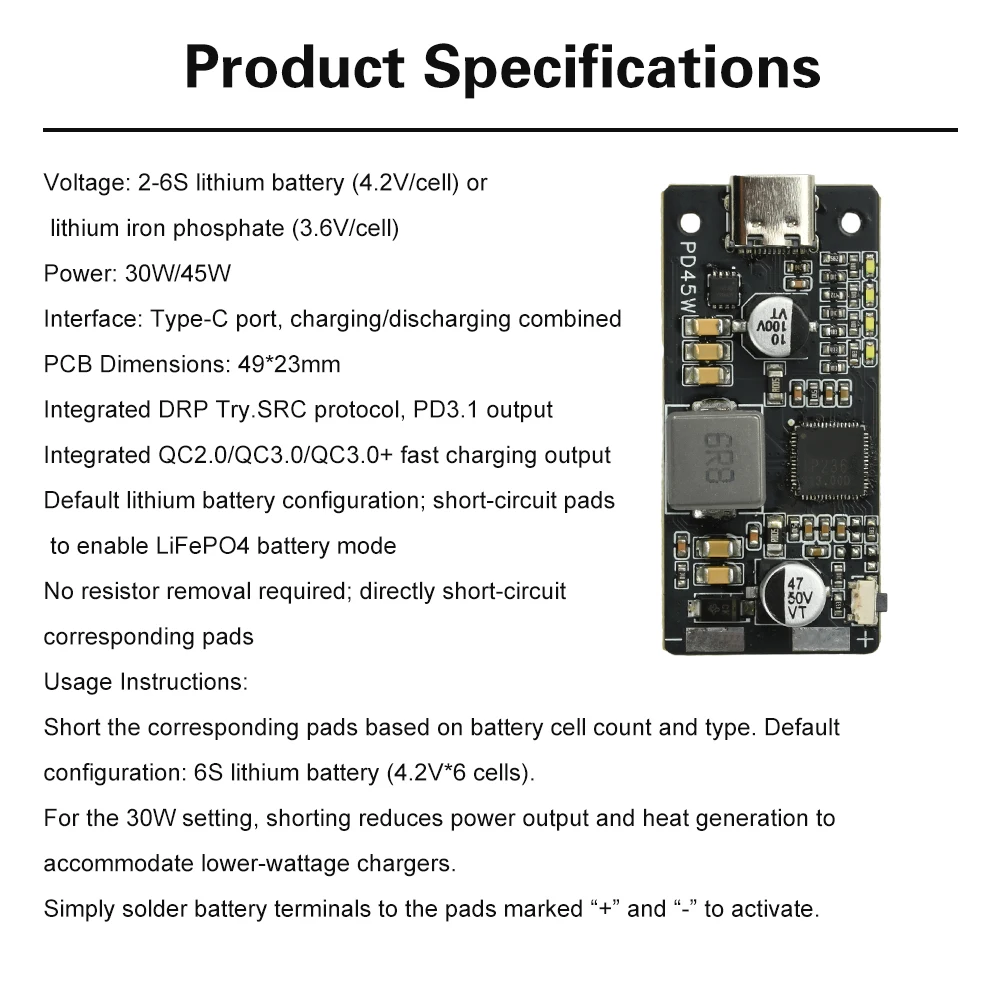

Voltage: 2-6S lithium battery (4.2V/cell) or lithium iron phosphate (3.6V/cell)
Power: 30W/45W
Interface: Type-C port, charging/discharging combined
PCB Size: 49*23mm
Integrated DRP Try.SRC protocol, PD3.1 output
Integrated QC2.0/QC3.0/QC3.0+ fast charging output
Default lithium battery configuration; short-circuit connection switches to LiFePO4 battery mode
No resistor removal required; directly short-circuit corresponding pads
Usage Instructions:

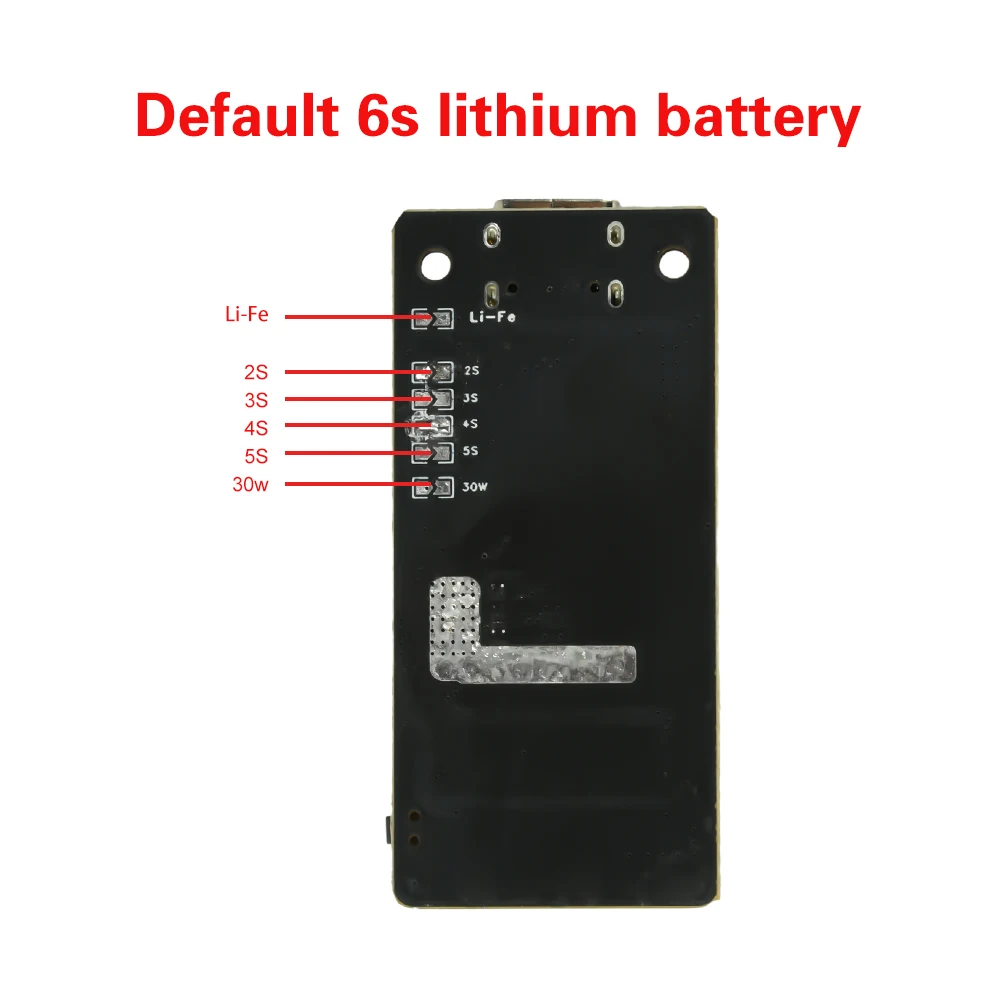

Short the corresponding pads based on battery cell count and type. Default configuration: 6S lithium battery (4.2V*6 cells).
For the 30W setting, shorting reduces power output and heat generation to accommodate lower-wattage chargers.
Simply solder battery terminals to the pads marked “+” and “-” to activate.
1 x 2-6S PD45W Lithium Battery/Lithium Iron Phosphate Battery Charge/Discharge Module QC2.0/QC3.0/QC3.0+ Output Fast Charging Type-C
