Descripción
Características:
1.La salida de carga rápida PD de 100 W ofrece una carga eficiente con ahorro de tiempo, ofreciendo un rendimiento robusto y estable

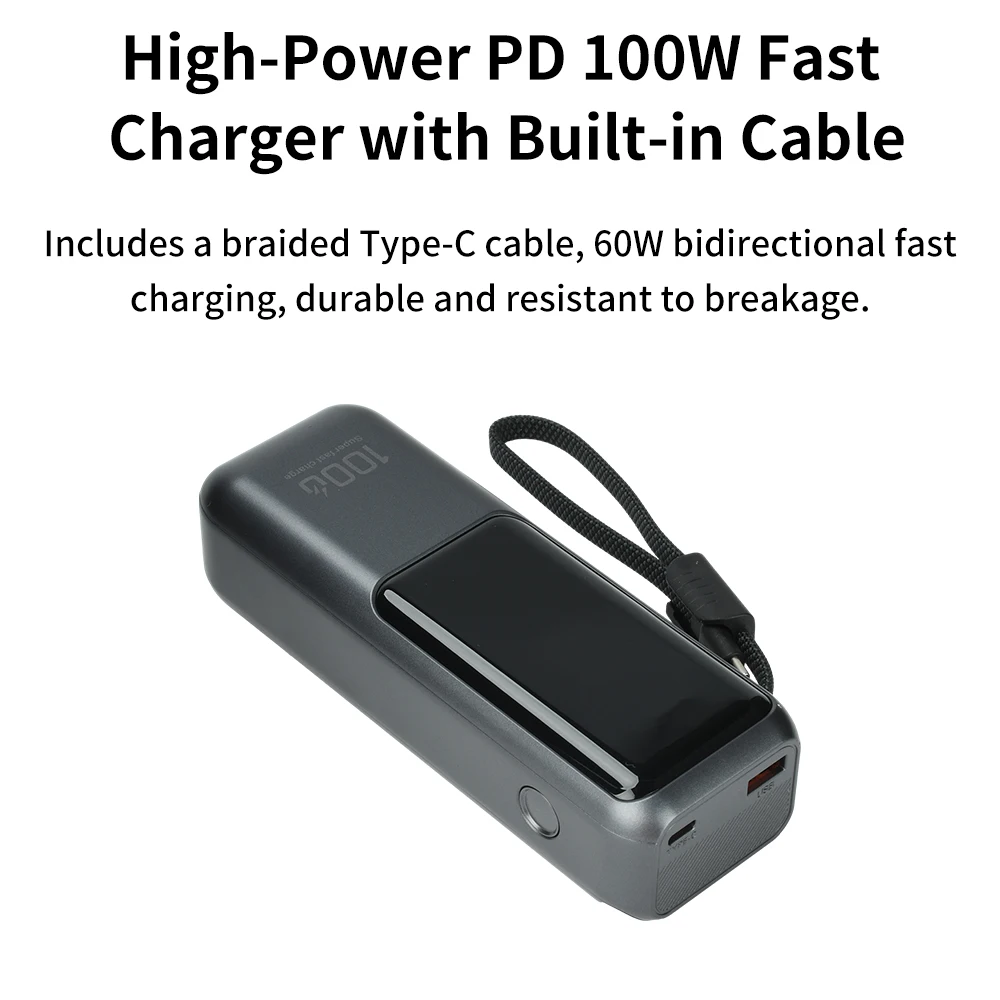

2.Incluye un cable trenzado tipo C duradero que admite carga rápida bidireccional de 60 W, resistente a roturas.
3.La pantalla digital muestra el nivel, el voltaje y la corriente de la batería en tiempo real para una visibilidad clara del estado de carga.
4.La placa base incorpora protección multicapa contra sobrecarga, sobredescarga, sobretensión y sobrecalentamiento.

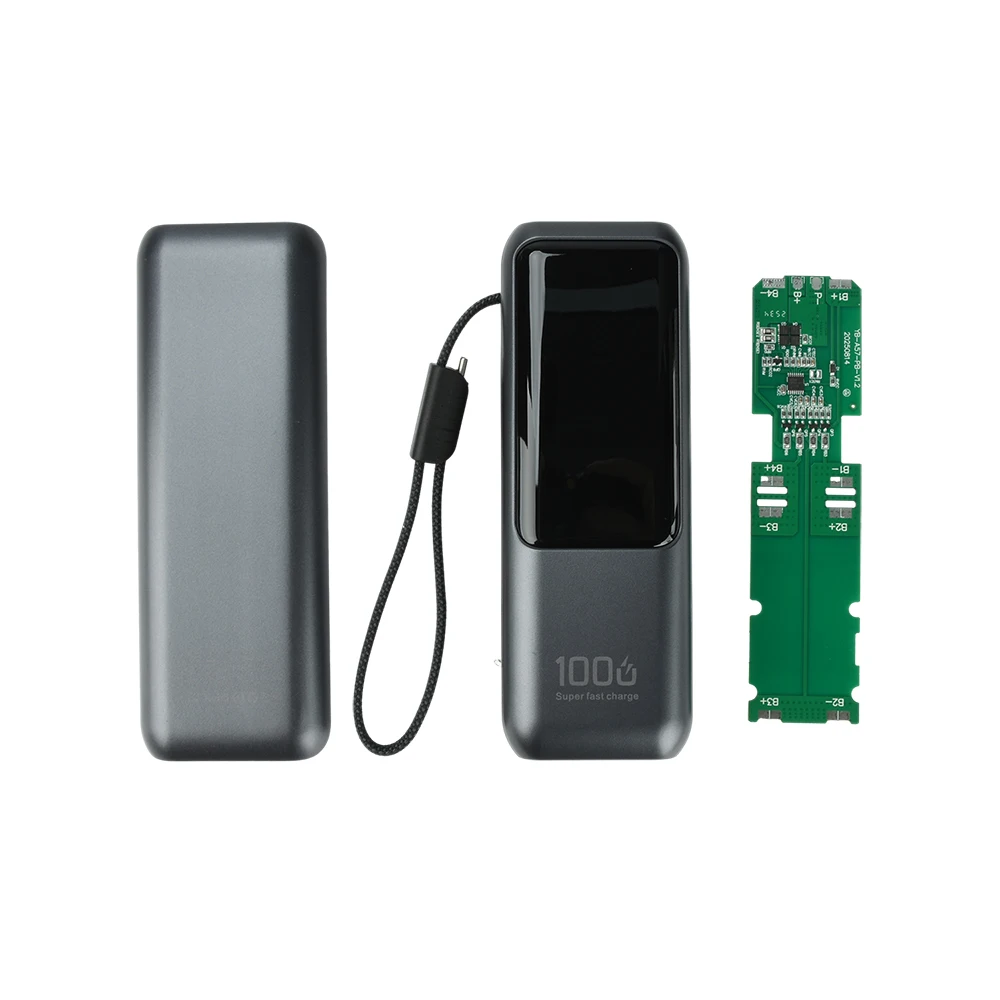

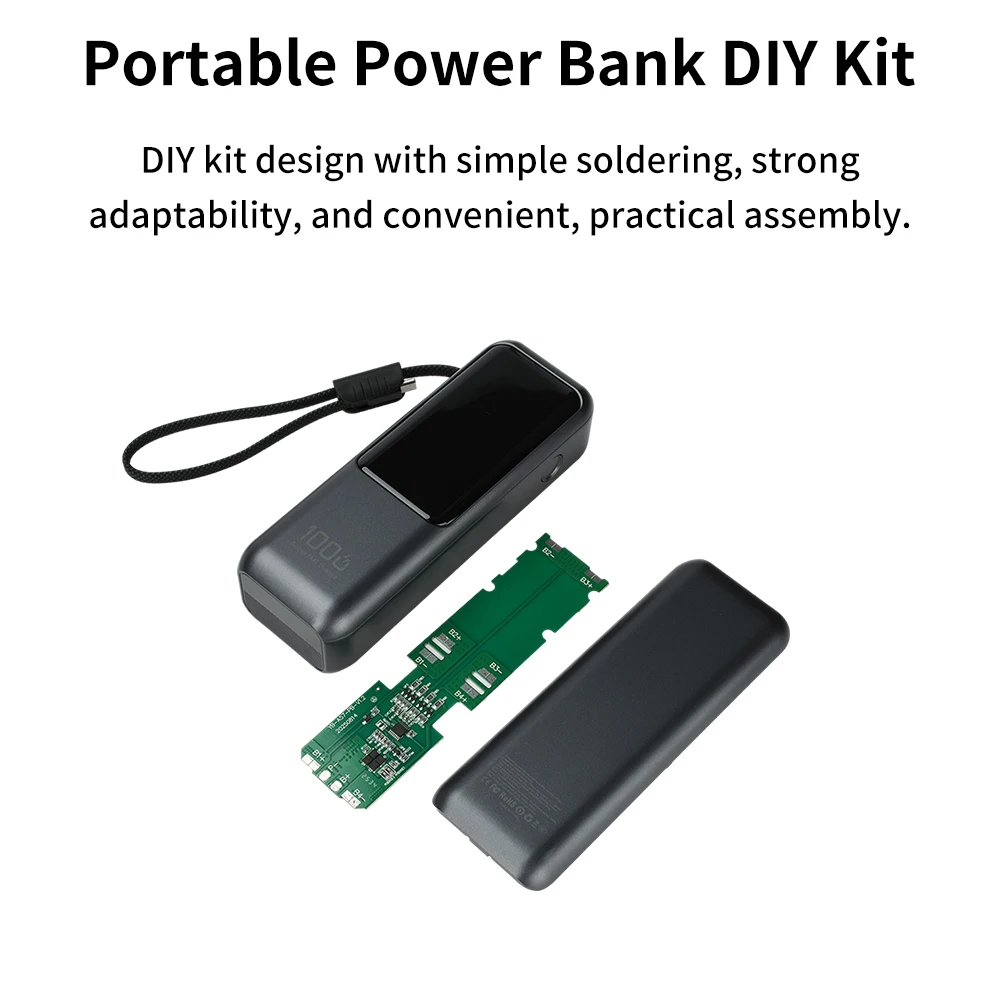

5.Diseño de kit de bricolaje con soldadura simple, gran adaptabilidad y montaje conveniente

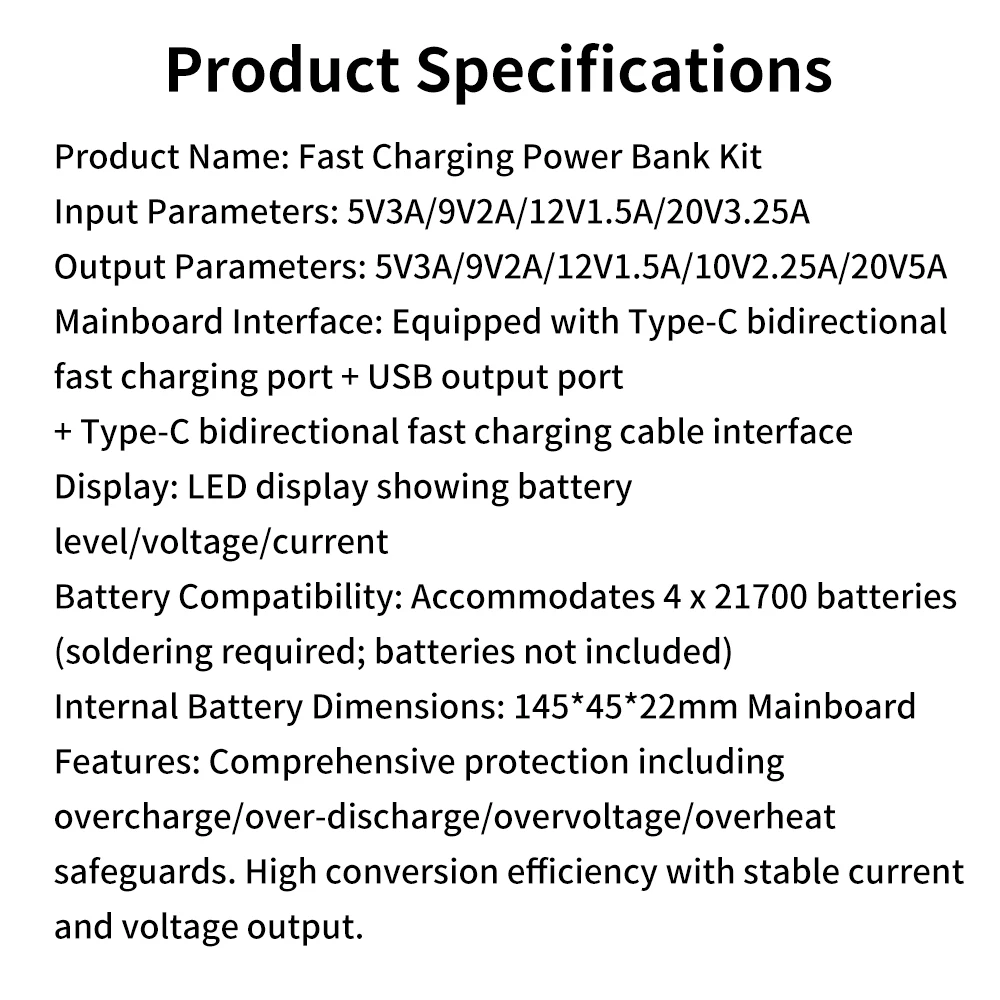

Parámetro:
Nombre del producto: Kit de banco de energía de carga rápida
Parámetros de entrada: 5V3A/9V2A/12V1.5A/20V3.25A
Parámetros de salida: 5V3A/9V2A/12V1.5A/10V2.25A/20V5A

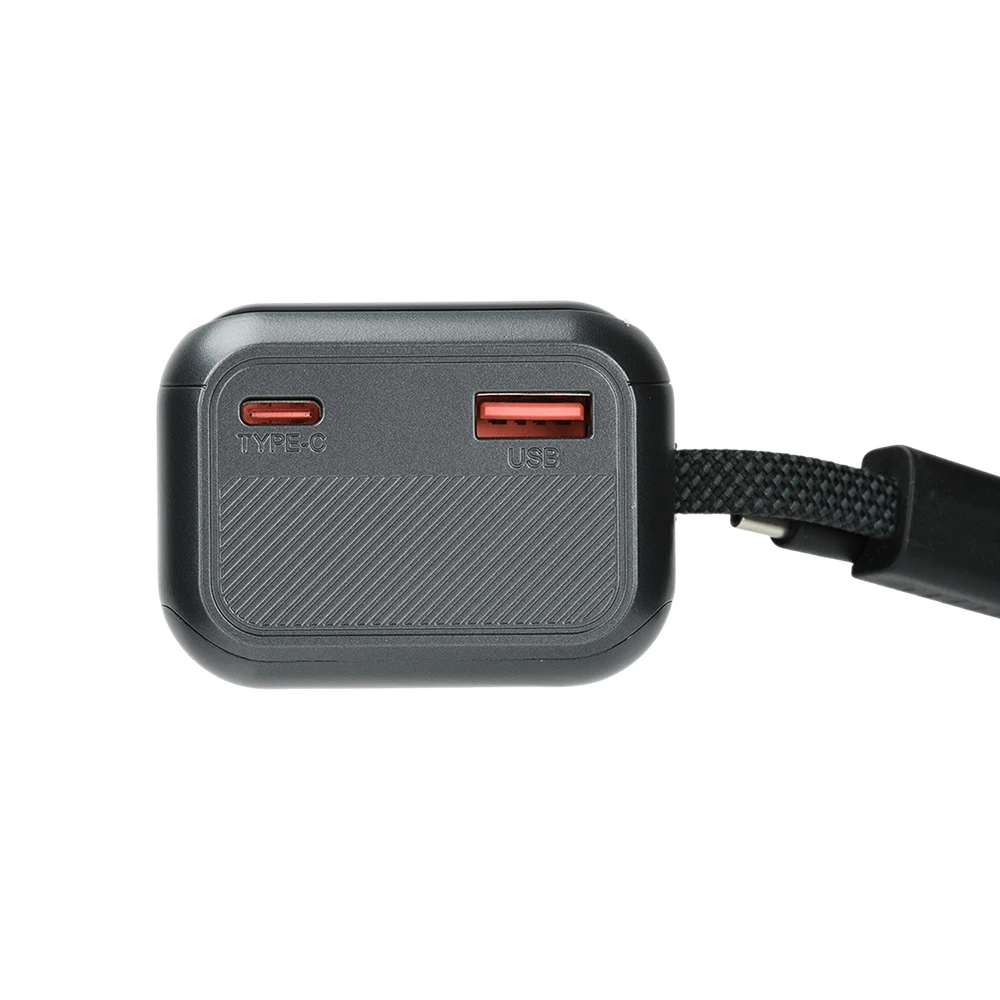

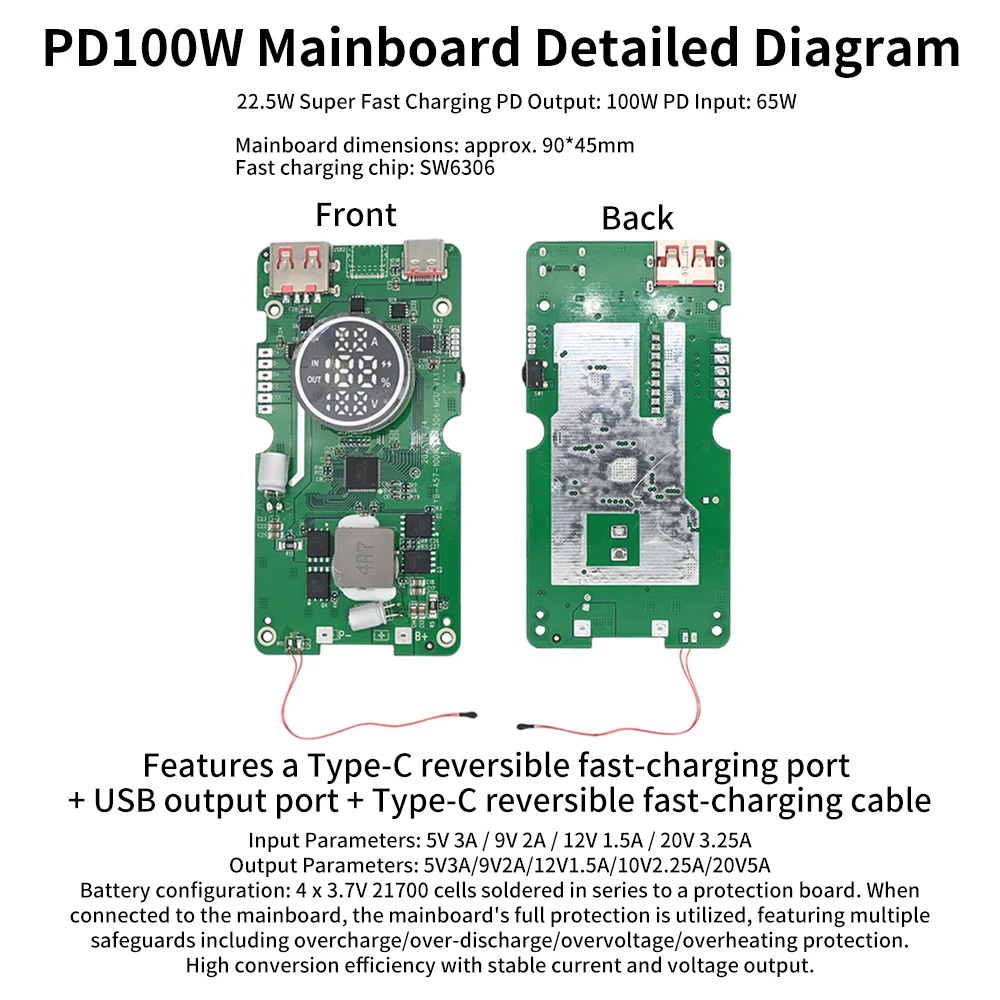

Interfaces de la placa base: Equipadas con puerto de carga rápida bidireccional tipo C + puerto de salida USB + interfaz de cable de carga rápida bidireccional tipo C
Pantalla: Pantalla LED que muestra el nivel/voltaje/corriente de la batería
Compatibilidad de la batería: Tiene capacidad para 4 baterías *21700 (requiere soldadura; baterías no incluidas)

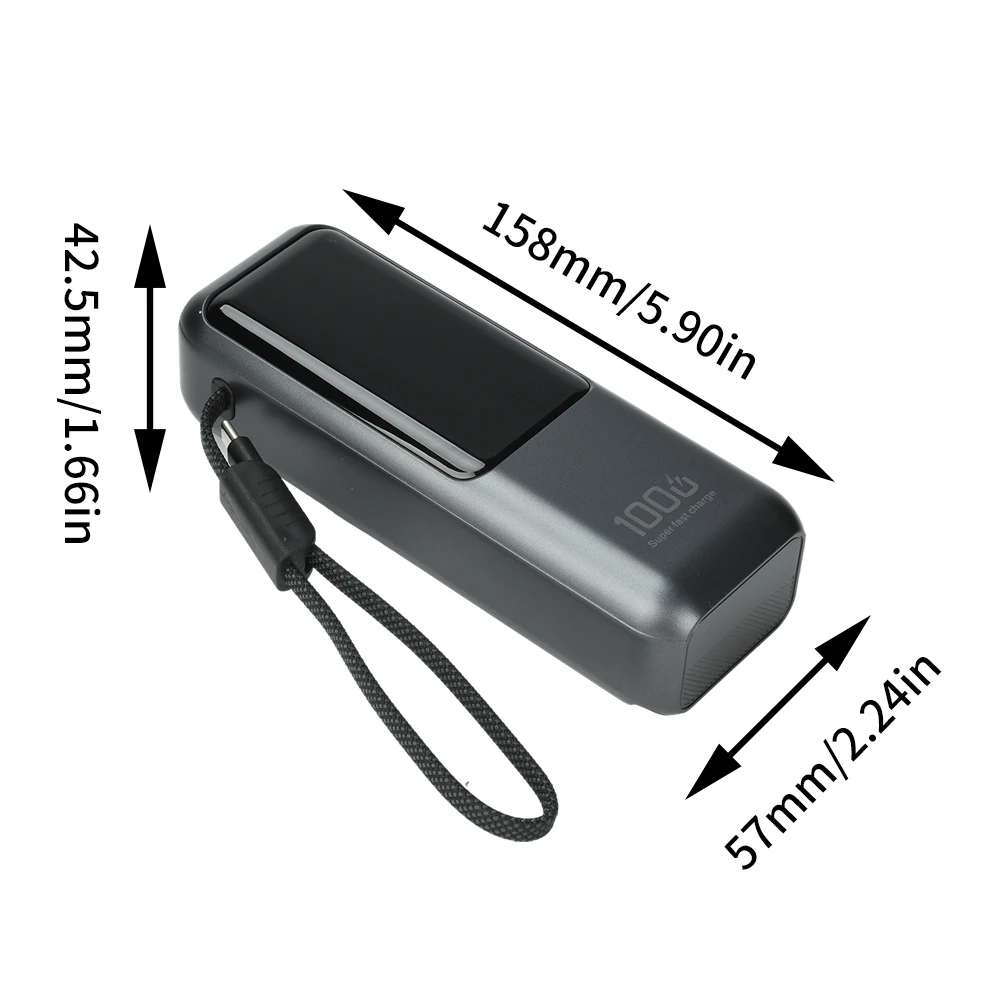

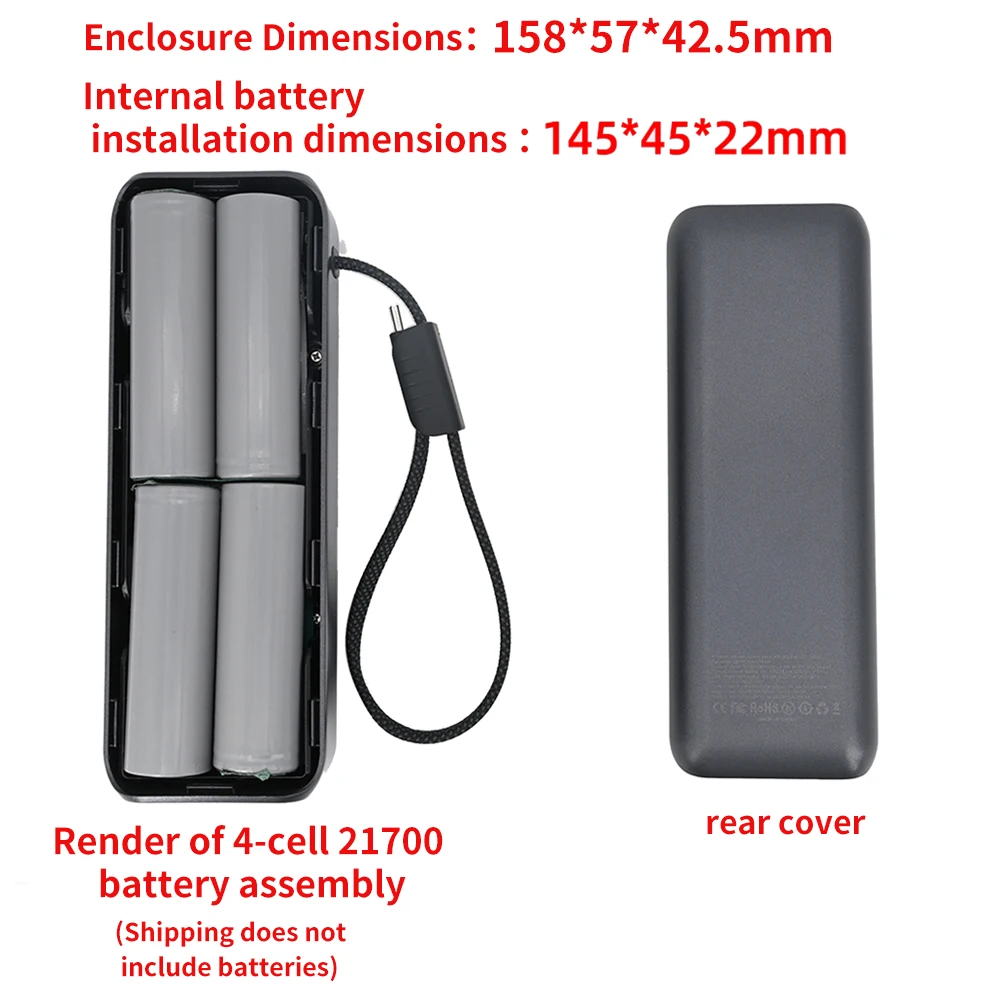

Dimensiones internas de la batería: 145*45*22 mm
Características de la placa base: Protección integral que incluye protecciones contra sobrecarga/sobredescarga/sobretensión/sobrecalentamiento.Alta eficiencia de conversión con salida estable de corriente y voltaje.

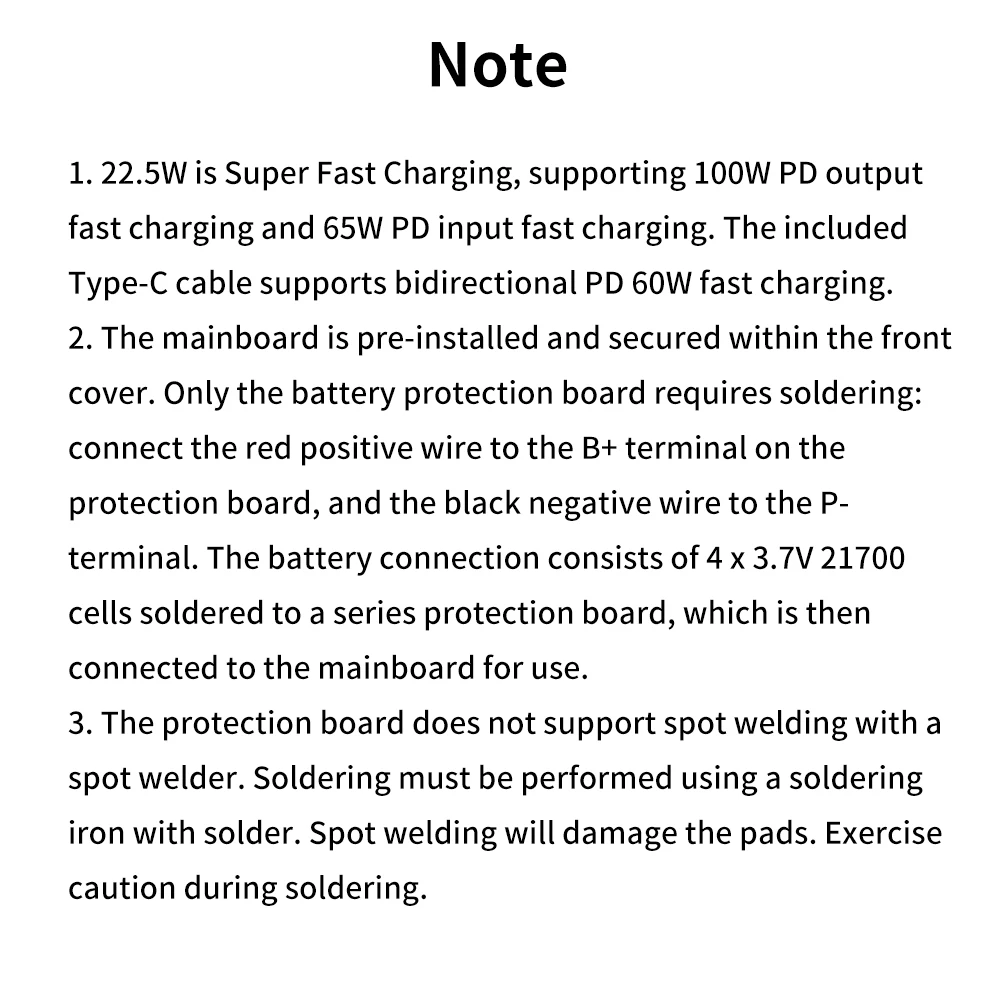

Notas importantes:
1.22,5 W es una carga súper rápida.La salida PD admite carga rápida de 100 W, la entrada PD admite carga rápida de 65 W.El cable tipo C incluido admite carga rápida bidireccional PD de 60 W.
2.La placa base está preinstalada y asegurada dentro de la cubierta frontal.Sólo la placa de protección de la batería necesita soldadura: conecte el cable positivo rojo al terminal B+ en la placa de protección y el cable negativo negro al terminal P-.La conexión de la batería consta de 4 celdas de 3,7 V 21700 soldadas a una placa de protección en serie, que luego se conecta a la placa base para su uso.
3.El tablero de protección no admite soldadura por puntos con soldador por puntos.La soldadura debe realizarse utilizando un soldador con soldadura.La soldadura por puntos dañará las almohadillas.Tenga cuidado durante la soldadura.

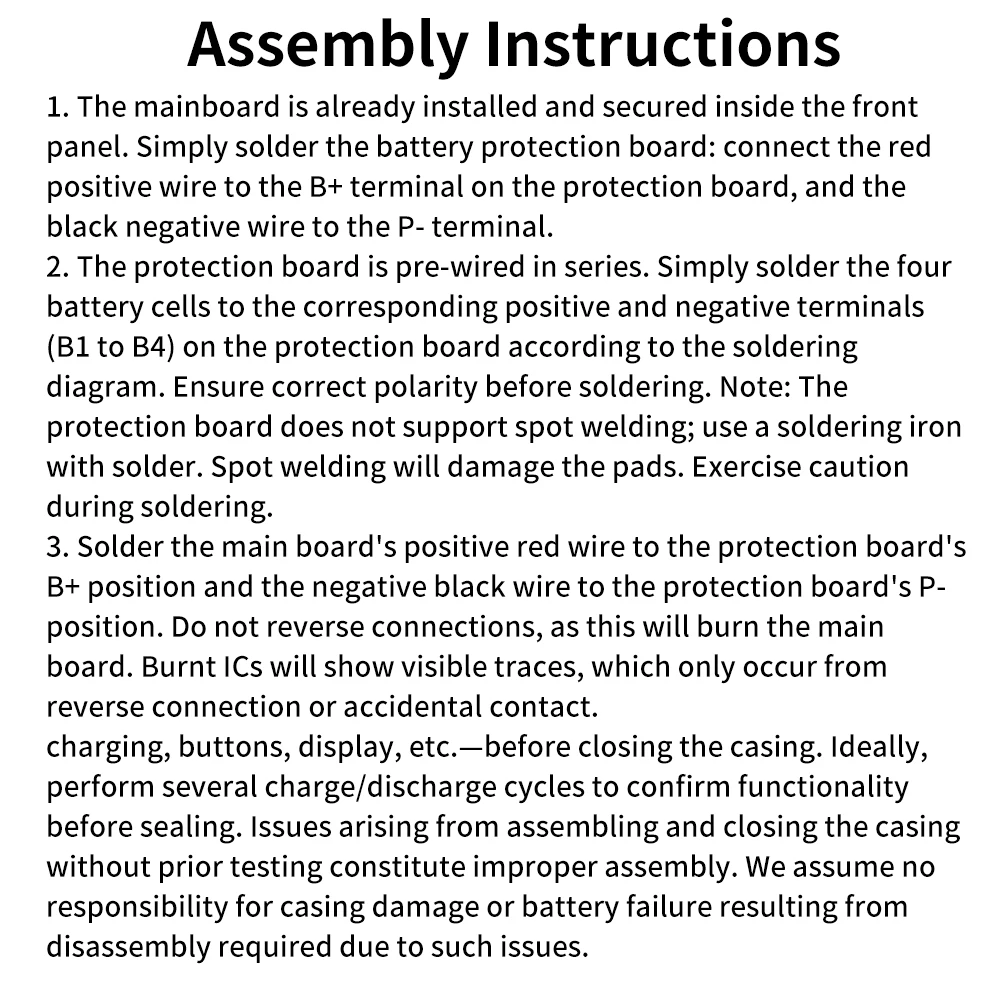

Instrucciones de montaje:

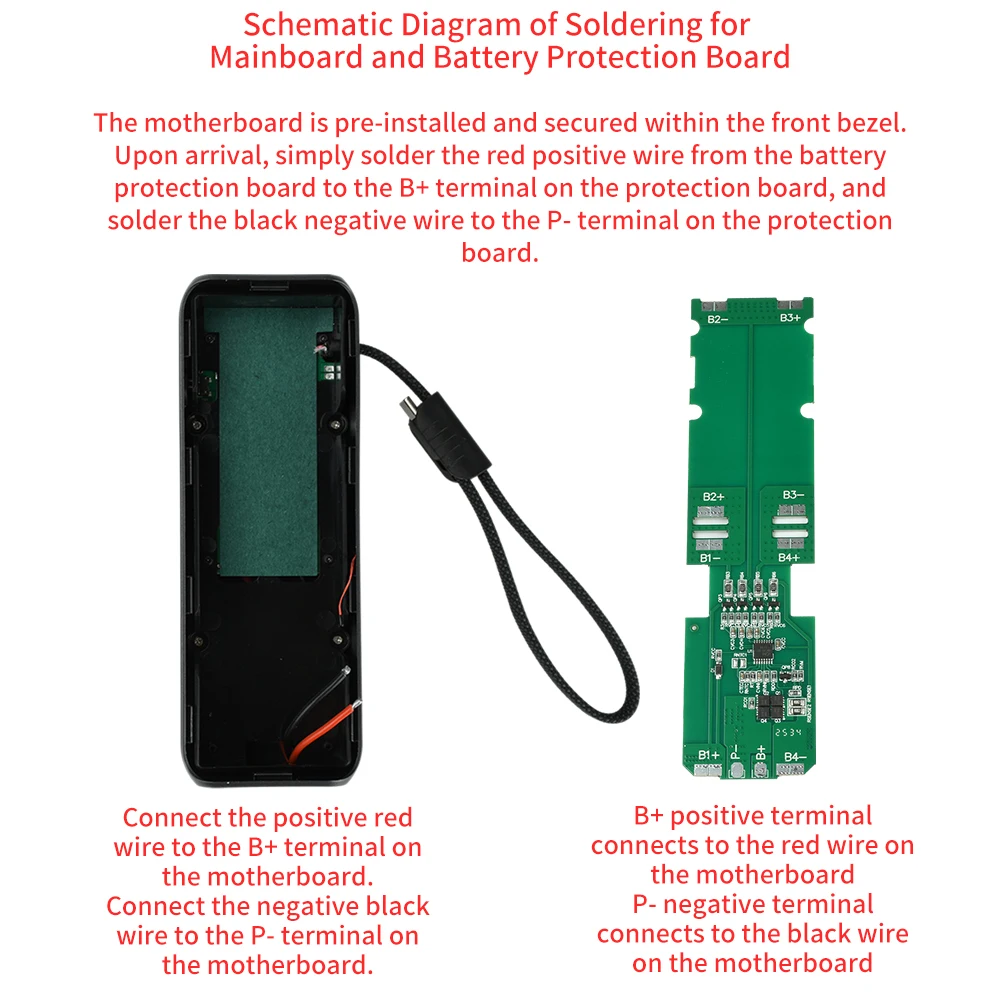

1.La placa base está preinstalada y asegurada dentro de la cubierta frontal.Simplemente suelde la placa de protección de la batería: conecte el cable positivo rojo al terminal B+ en la placa de protección y el cable negativo negro al terminal P-.

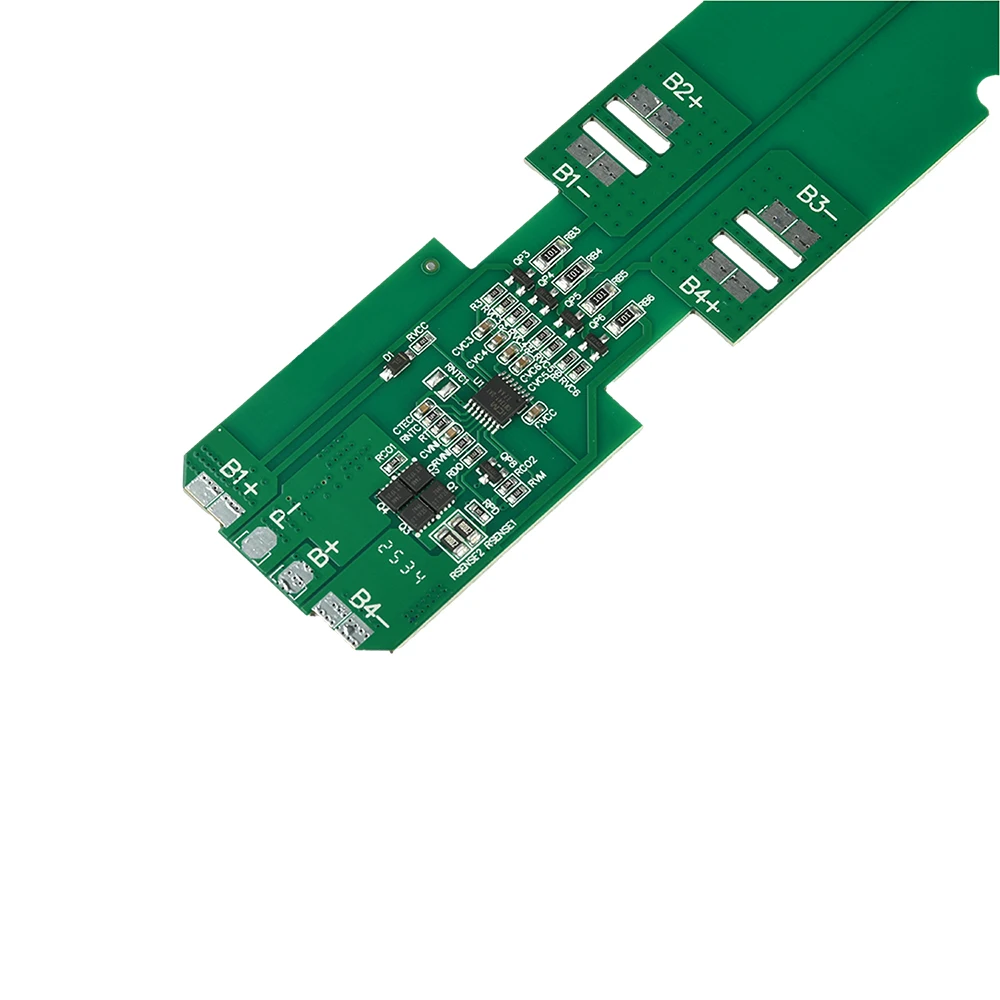

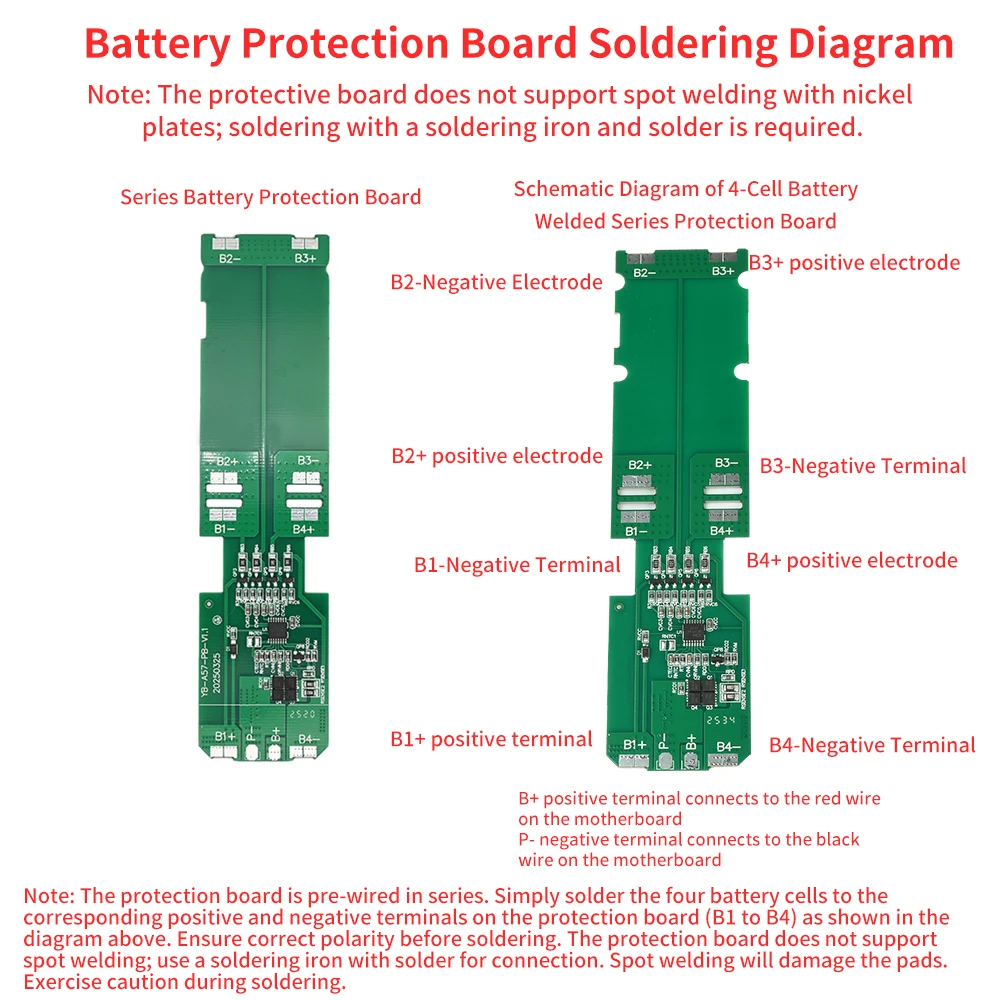

2.La placa de protección está precableada en serie.Simplemente suelde las 4 celdas de la batería a los terminales positivo y negativo correspondientes (B1 a B4) en la placa de protección de acuerdo con el diagrama de soldadura.Asegúrese de que la polaridad sea correcta antes de soldar.El tablero de protección no admite soldadura por puntos; utilizar un soldador con soldadura.La soldadura por puntos dañará las almohadillas.Tenga cuidado durante la soldadura.

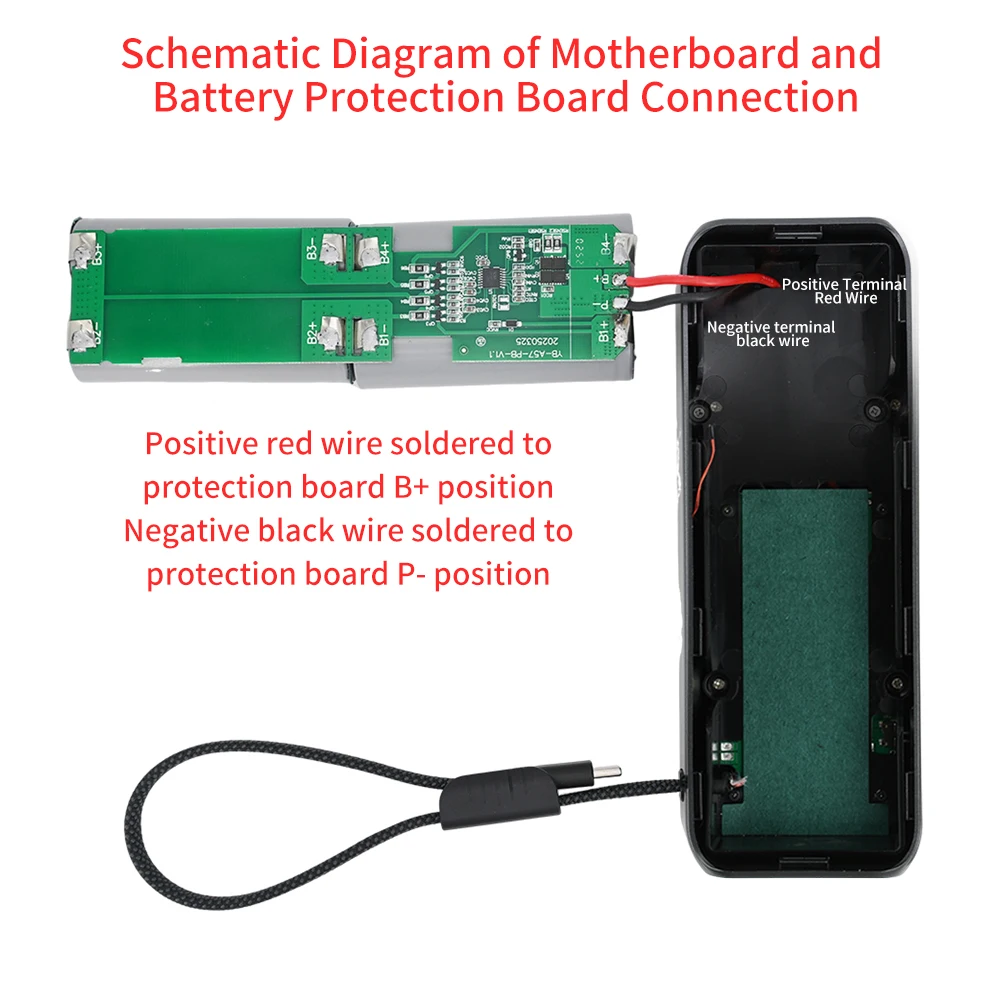

3.Soldar el cable rojo positivo de la placa principal a la posición B+ de la placa de protección y el cable negro negativo a la posición P de la placa de protección.No invierta las conexiones, ya que esto quemará la placa principal.Los circuitos integrados quemados mostrarán rastros visibles, que solo ocurren desde conexión inversa o contacto accidental.

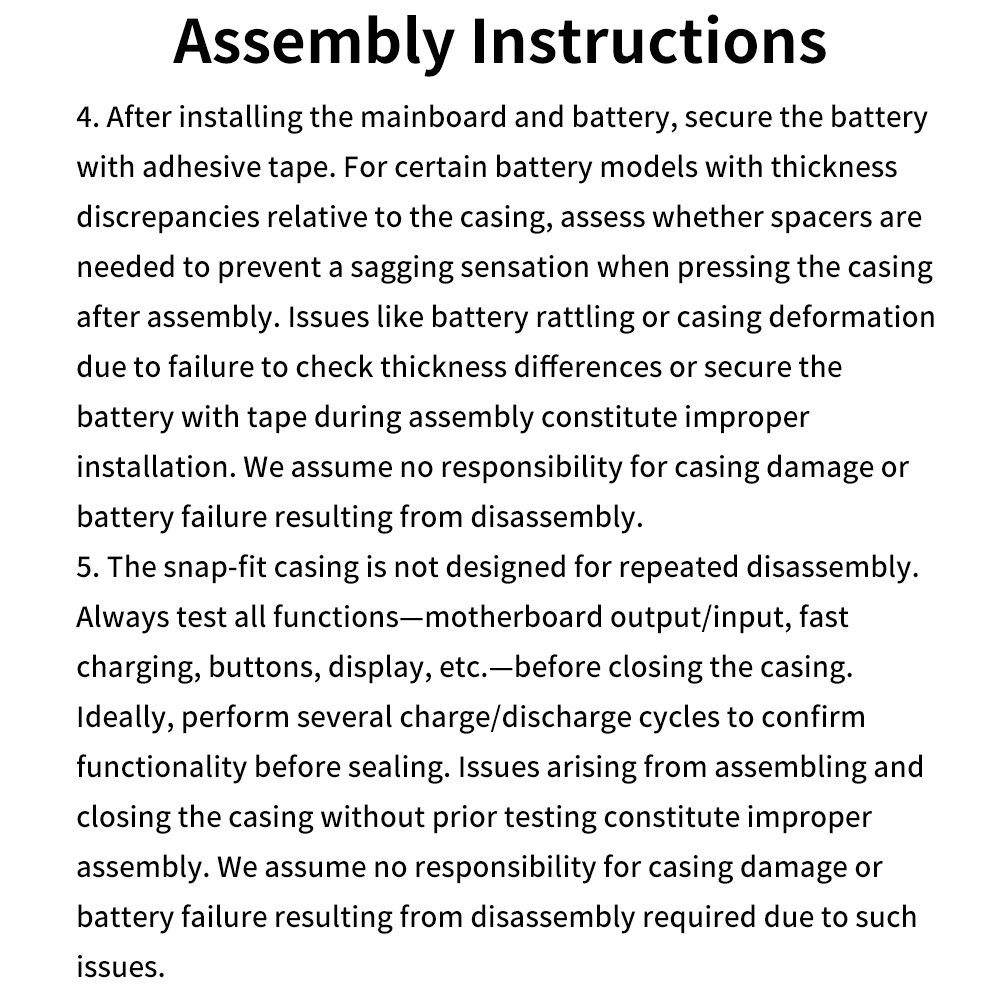

4.Después de instalar la placa base y la batería, asegúrela con cinta adhesiva.Para ciertos modelos de batería con discrepancias de espesor en relación con la carcasa, evalúe si se necesitan espaciadores para evitar una sensación de flacidez al presionar la carcasa después del montaje.Problemas como ruido de la batería o deformación de la carcasa debido a fallas en verificar las diferencias de espesor o asegurar la batería con cinta adhesiva durante el ensamblaje que constituyen una instalación incorrecta.No asumimos ninguna responsabilidad por daños en la carcasa o fallas de la batería resultantes del desmontaje.
5.La carcasa a presión no está diseñada para desmontarlos repetidamente.Pruebe siempre todas las funciones: salida/entrada de la placa base, carga rápida, botones, pantalla, etc. antes de cerrar la carcasa.Lo ideal es realizar varios ciclos de carga/descarga para confirmar la funcionalidad antes del sellado.Los problemas derivados del montaje y cierre de la carcasa sin pruebas previa constituyen un montaje inadecuado.No asumimos ninguna responsabilidad por daños en la carcasa o fallas de la batería resultantes del desmontaje requerido debido a dichos problemas.

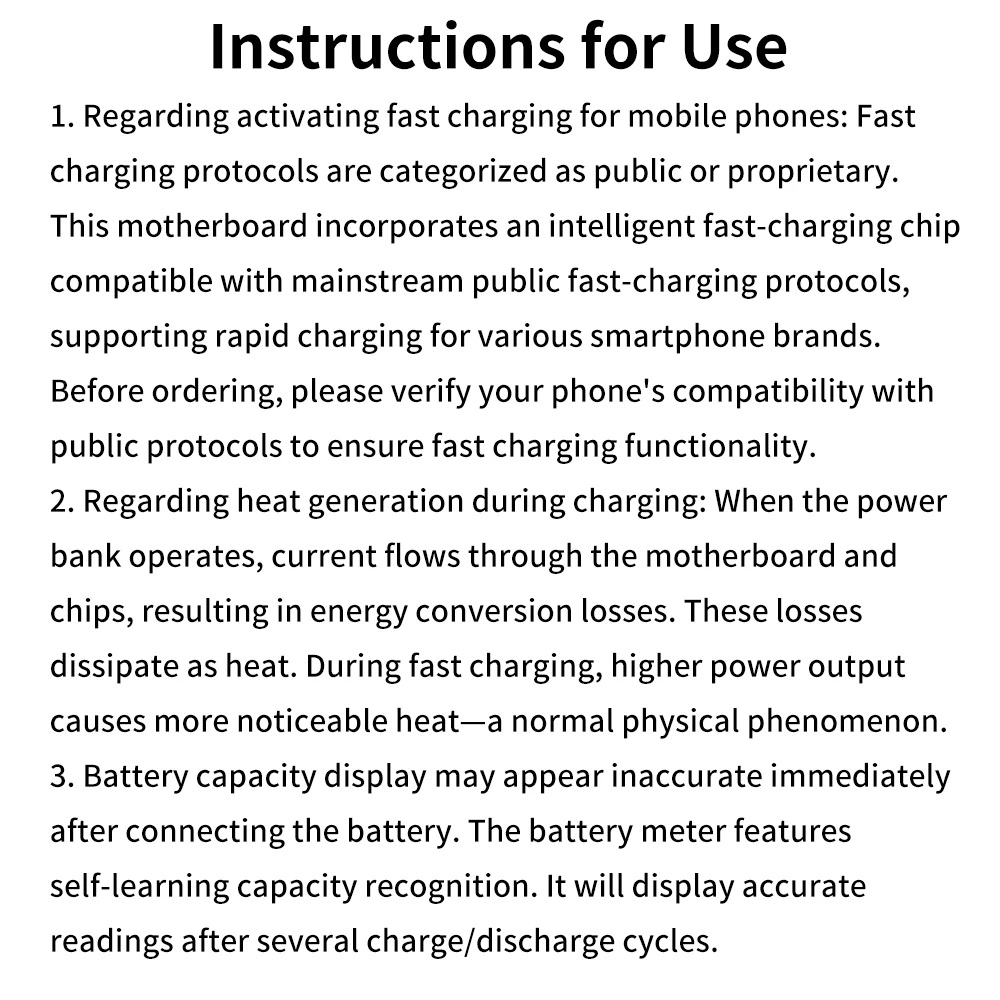

Instrucciones:

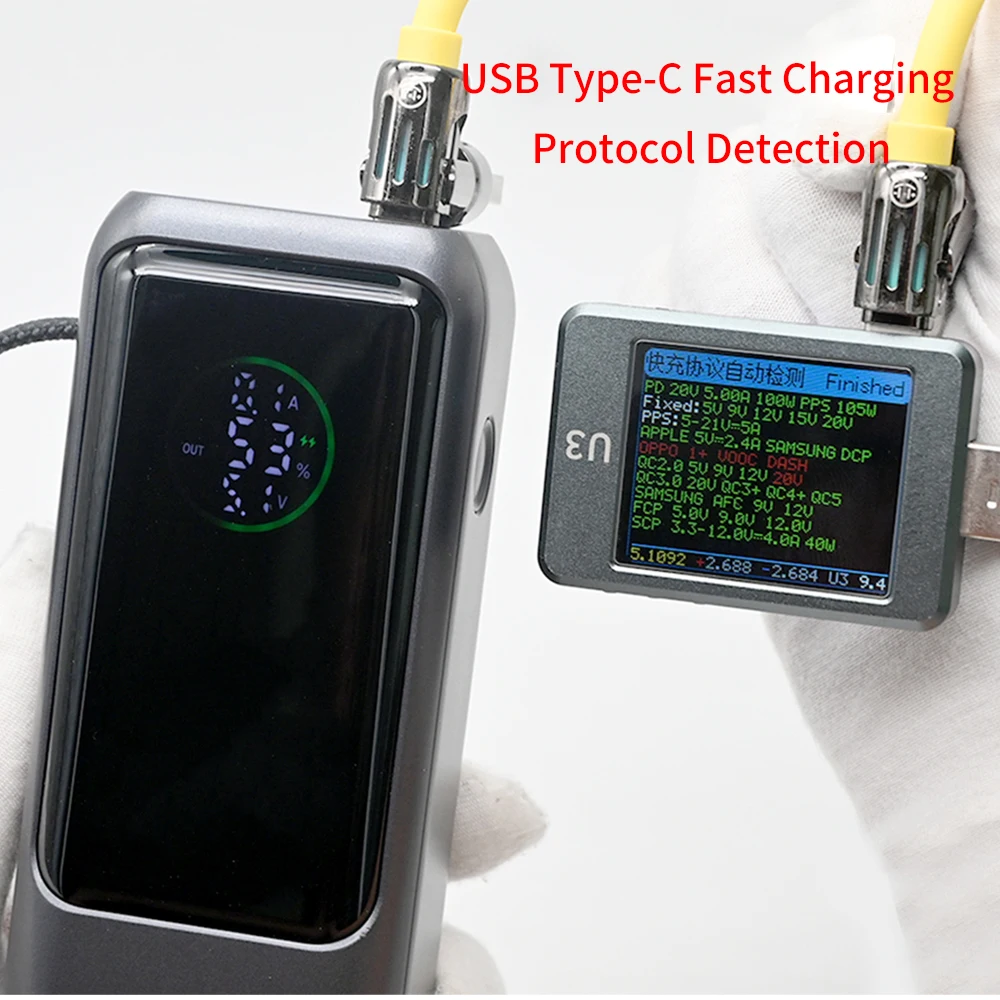

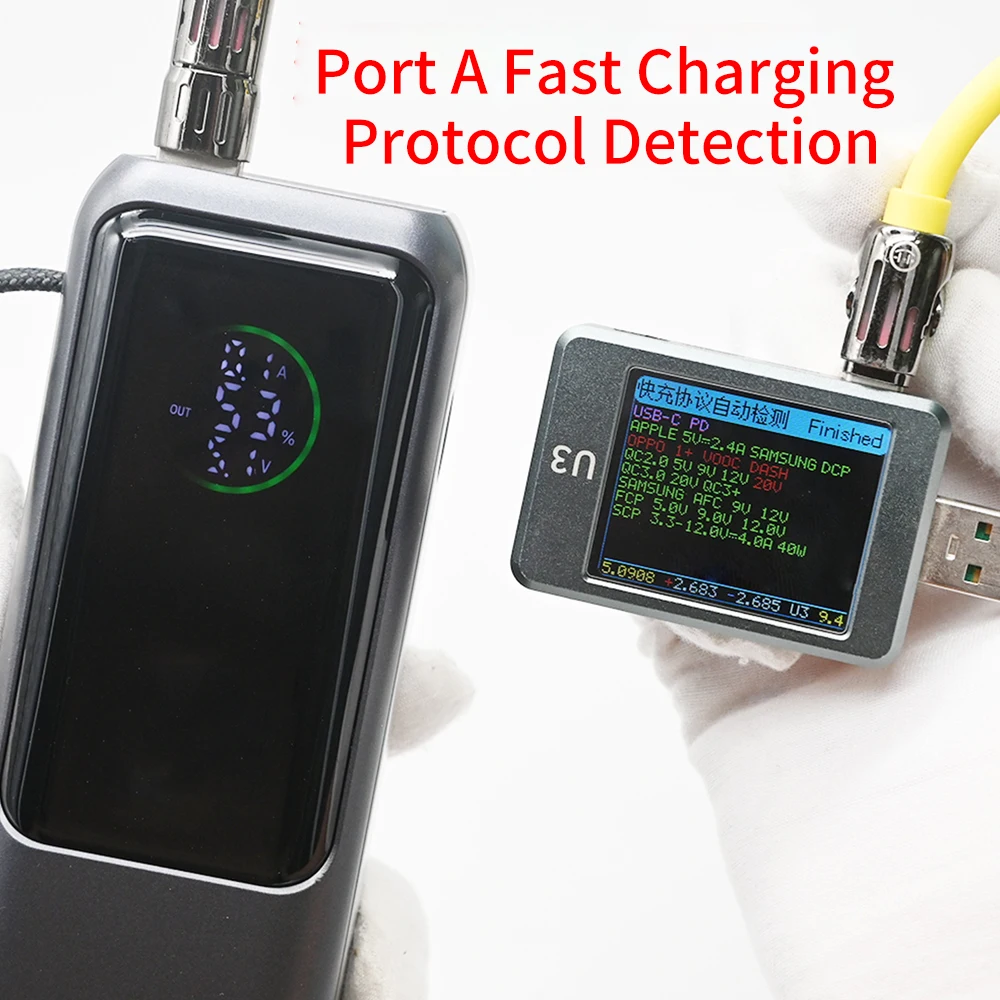

1.En cuanto a activar la carga rápida de su teléfono: Los protocolos de carga rápida se clasifican como público o propietario.Esta placa base incorpora un chip de carga rápida inteligente compatible con los principales protocolos de carga rápida públicas, compatible con la carga rápida para varias marcas de teléfonos inteligentes.Antes de realizar el pedido, verifique la compatibilidad de su teléfono con los protocolos públicos para garantizar una funcionalidad de carga rápida.
2.Respecto a la generación de calor durante la carga: Cuando el banco de energía está en funcionamiento, la corriente fluye a través de la placa base y los chips.La conversión de energía inevitablemente implica pérdidas que se disipan como calor.Durante la carga rápida, un mayor consumo de energía da como resultado un calor más perceptible: este es un fenómeno físico normal.
3.La visualización de la capacidad de la batería puede aparecer inexacta inmediatamente después de conectarla.El medidor de batería cuenta con una función de autoaprendizaje para la capacidad de la batería.Se mostrará con precisión después de varios ciclos de carga/descarga.

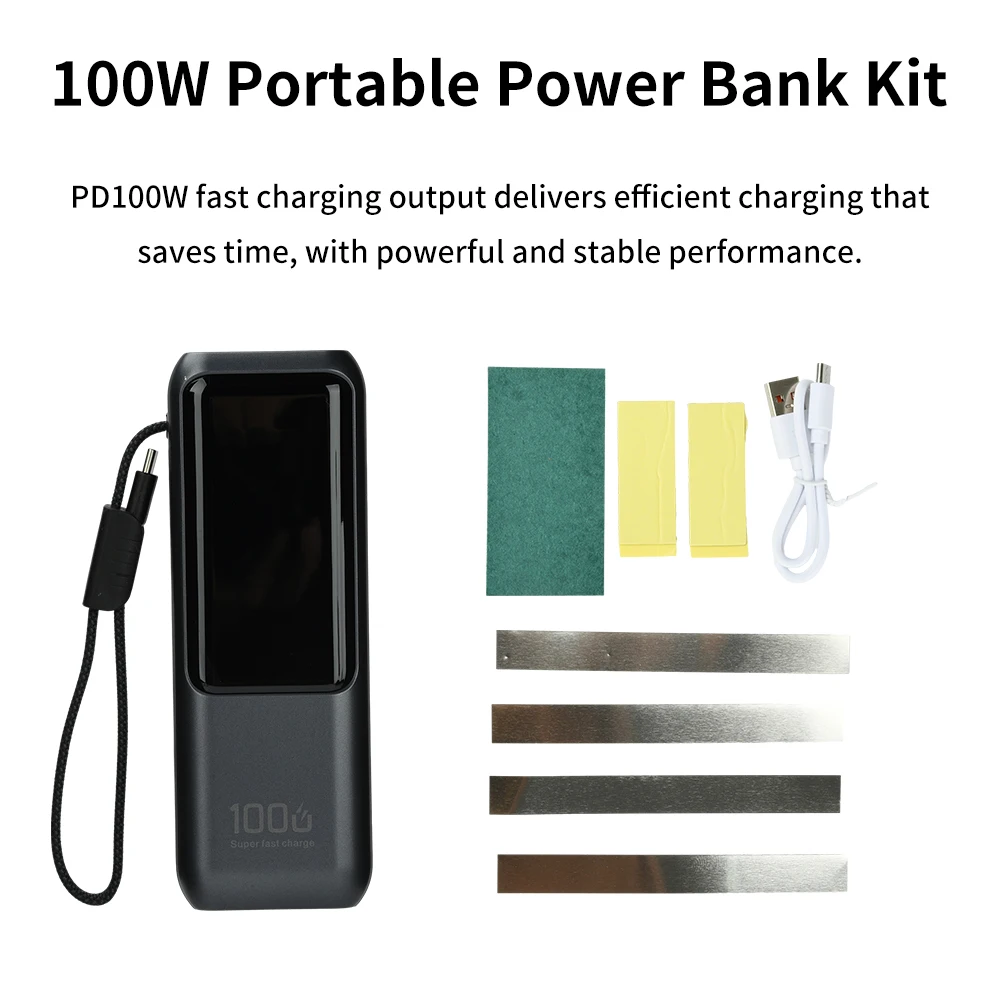

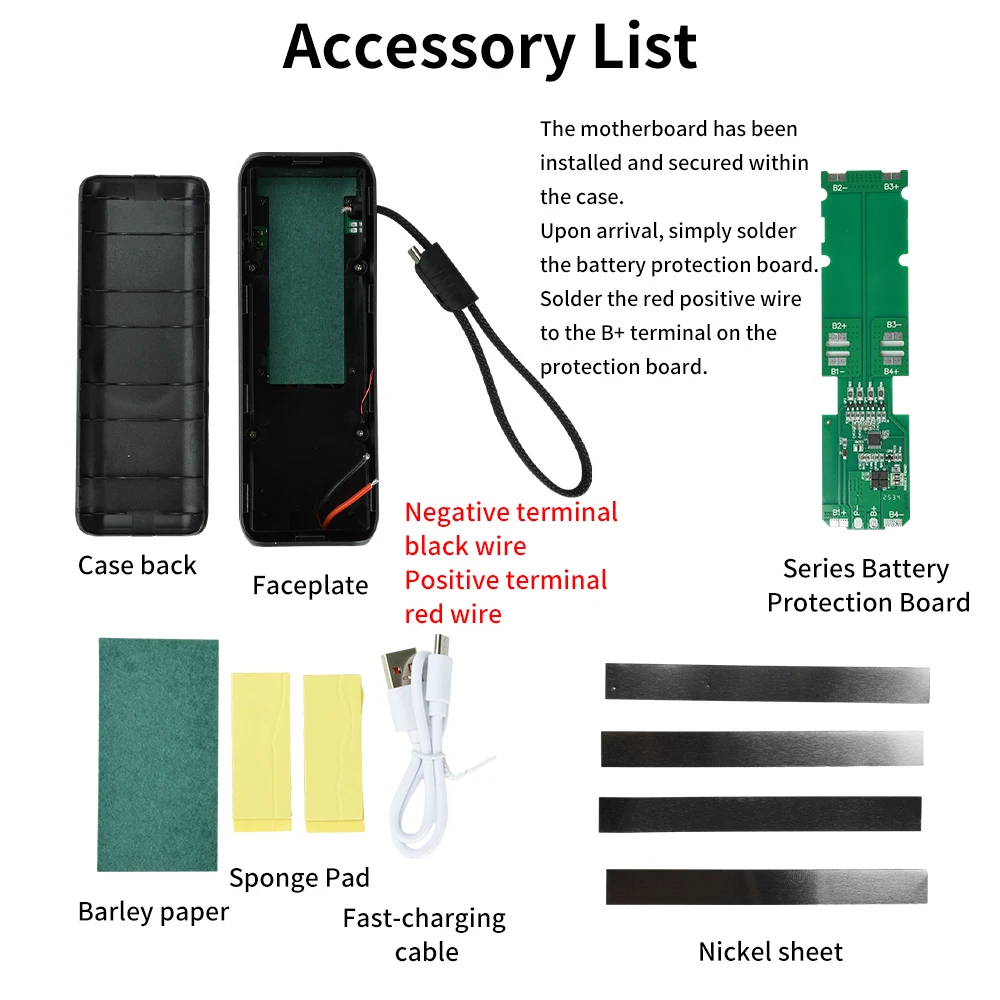

El paquete incluye:
21700 Kit de bricolaje de caja de banco de energía móvil * 1
