Descripción
Descripción

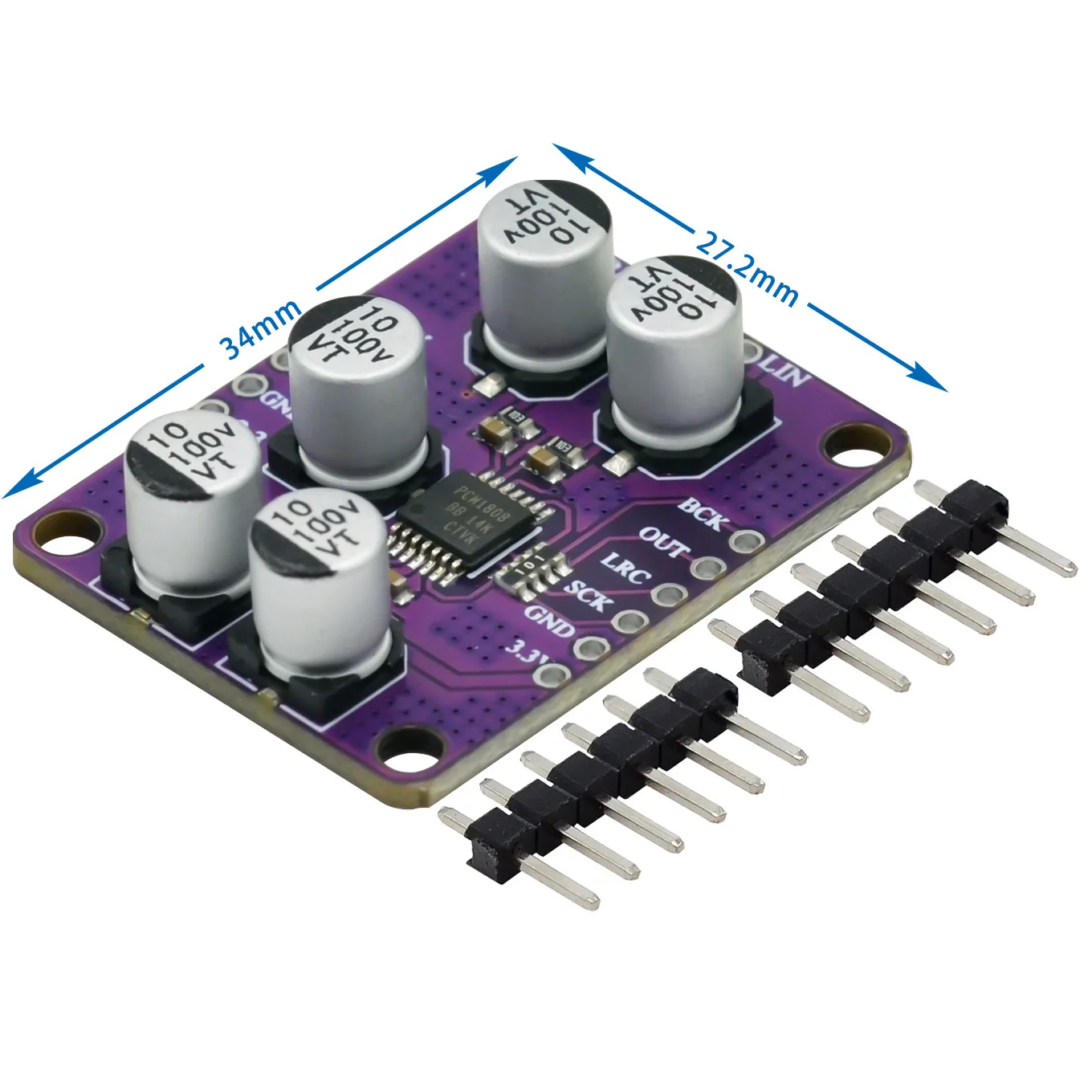

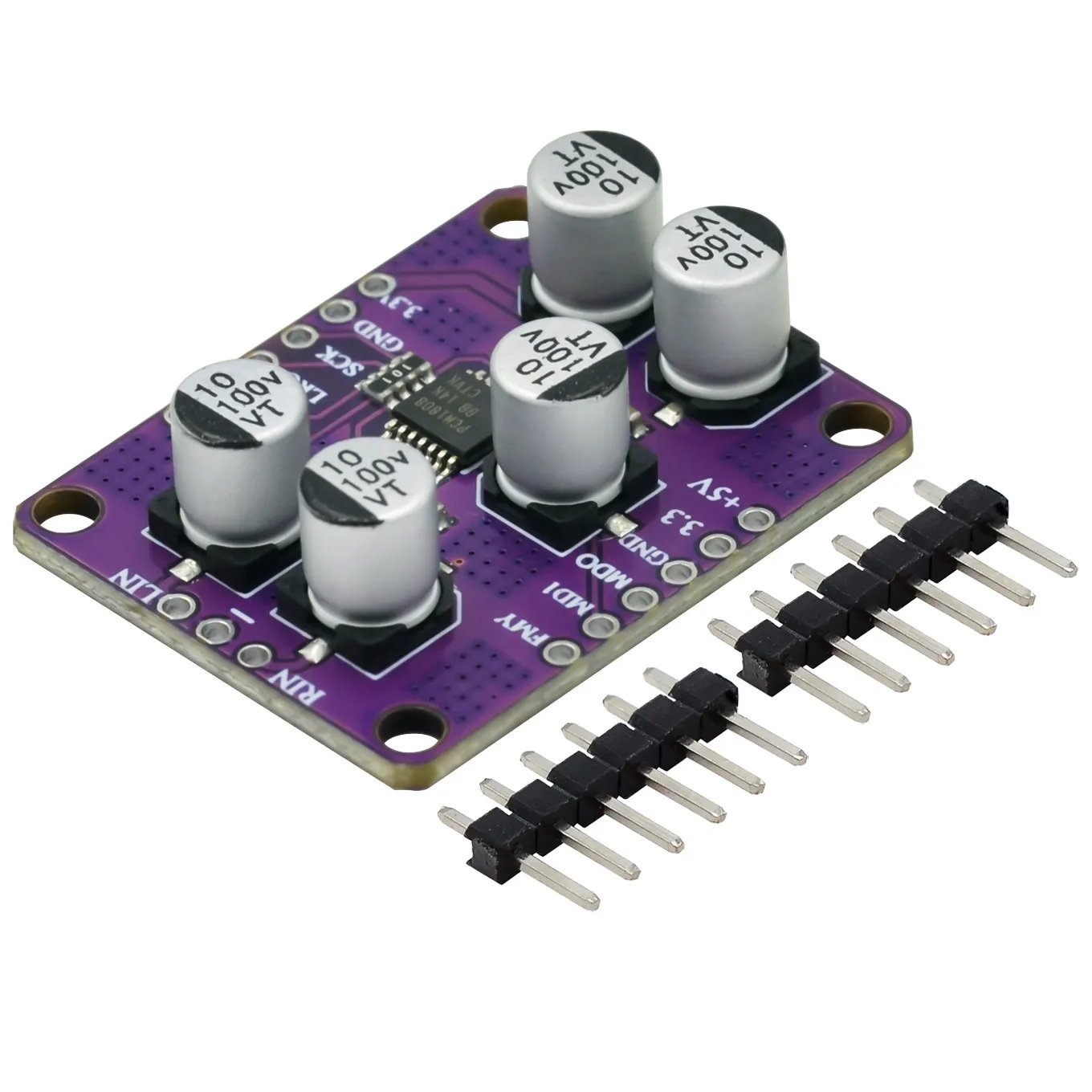

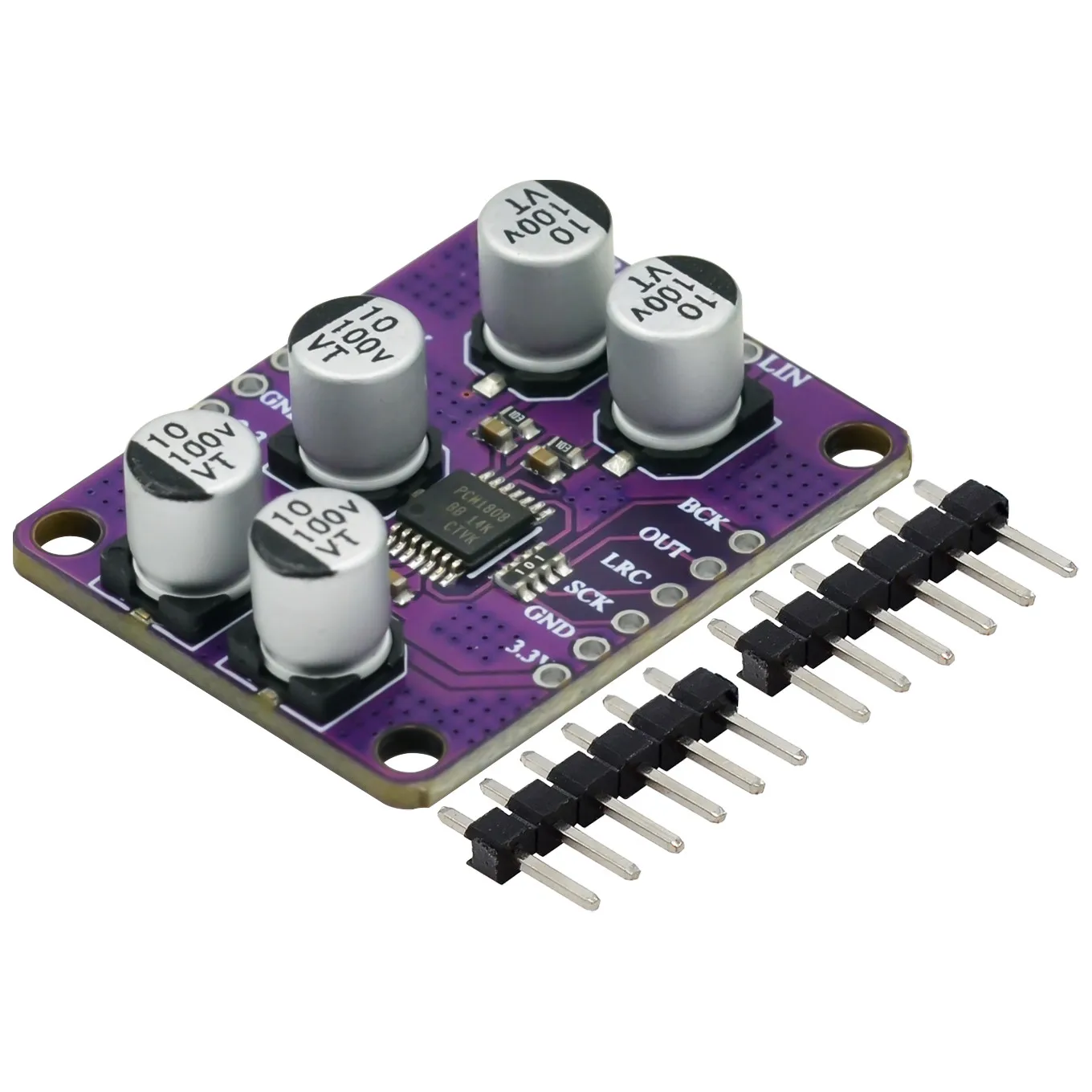

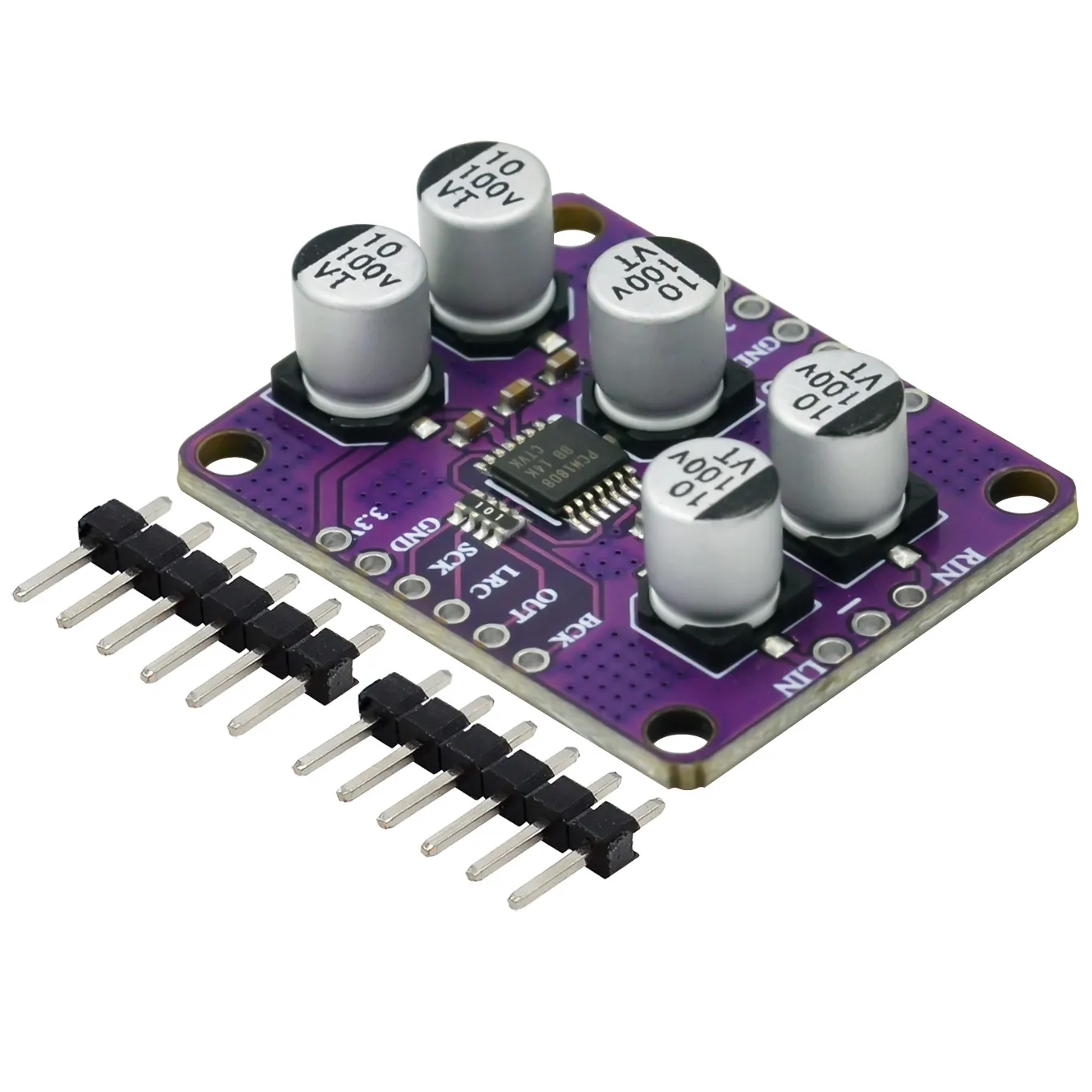

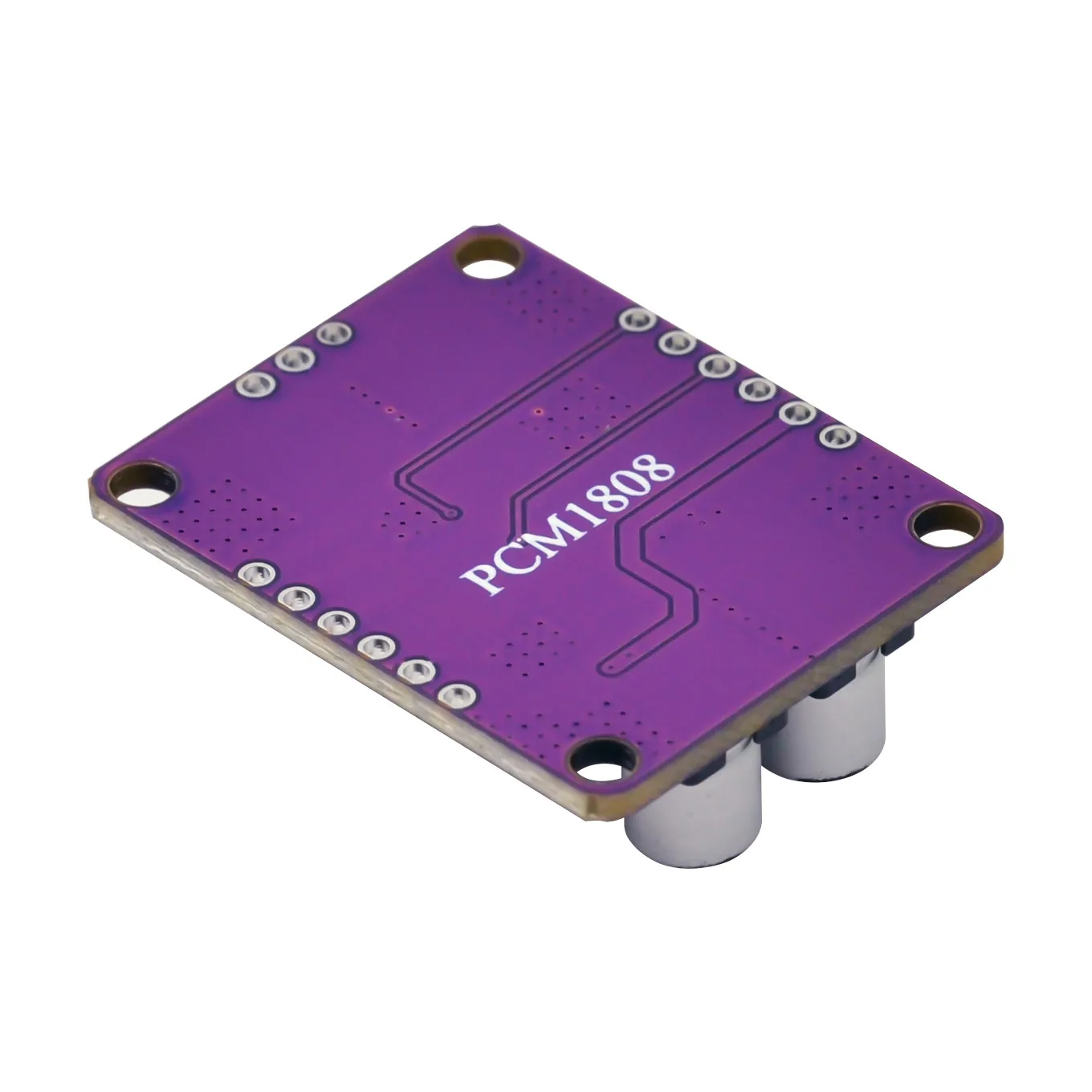

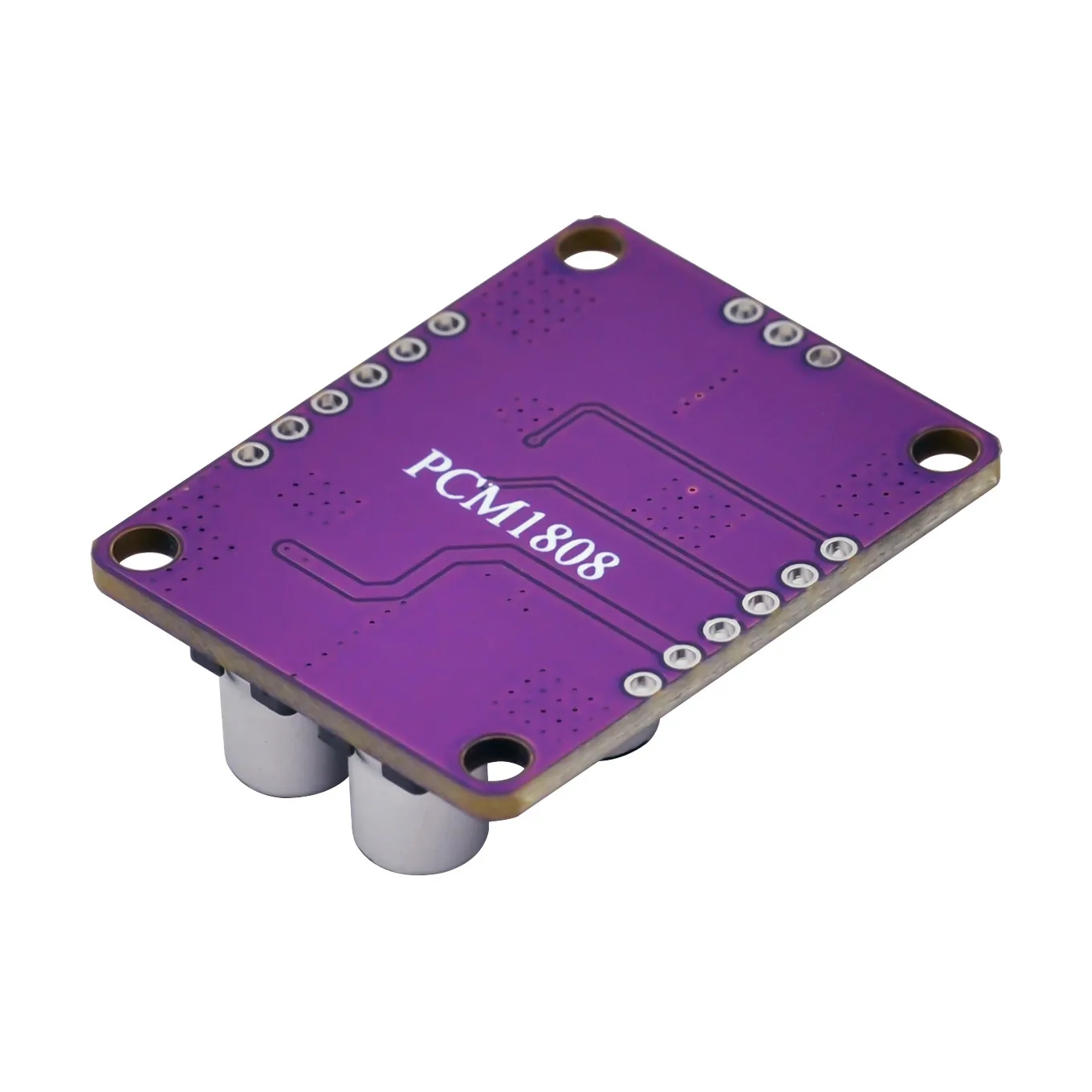

El dispositivo PCM1808 es un convertidor analógico-digital estéreo de un solo chip, de alto rendimiento y bajo costo con entrada de voltaje analógico de un solo extremo.El dispositivo PCM1808 utiliza un modulador delta-sigma con sobremuestreo de 64 veces e incluye un filtro de decimación digital y un filtro de paso alto que elimina el componente de CC de la señal de entrada.Para diversas aplicaciones, el dispositivo PCM1808 admite el modo maestro y esclavo y dos formatos de datos en la interfaz de audio serie.
El dispositivo PCM1808 admite las funciones de apagado y reinicio mediante detener el reloj del sistema.
El dispositivo PCM1808 es adecuado para una amplia variedad de aplicaciones de consumo sensibles a los costos que requieren un buen rendimiento y funcionamiento con una fuente analógica de 5 V y una fuente digital de 3,3 V.La fabricación del dispositivo PCM1808 utiliza un proceso CMOS altamente avanzado.El dispositivo está disponible en un paquete TSSOP pequeño de 14 pines.
Características
Convertidor A/D estéreo Delta-Sigma de 24 bits
Entrada de voltaje de un solo extremo: 3 Vp-p
- Alto rendimiento:
THD+N: -93 dB (típico)
SNR: 99 dB (típico)
Rango dinámico: 99 dB (típico)
- Filtro de decimación de supermuestreo:
Frecuencia de exceso de muestreo: ×64
Ondulación de banda pasada: ±0,05 dB
Atenuación de banda de parada: -65 dB
Filtro de paso alto en chip: 0,91 Hz (48 kHz)
- Interfaz de audio PCM flexible
Modo maestro o esclavo seleccionable
Formatos de datos: I2S de 24 bits, 24 bits con justificación izquierda
Apagar y restablecer mediante el reloj del sistema Halting
Antialias LPF analógicas incluidas
Frecuencia de muestreo: 8 kHz-96 kHz
Reloj del sistema: 256 fS, 384 fS, 512 fS
Resolución: 24 bits
- Fuentes de alimentación duales:
5-V para analógico
3,3-V para Digital
Paquete: TSSOP de 14 pines
Opiniones de clientes
20 opinionesThomas estaba muy feliz. Buen servicio, muchas gracias y que disfrutes en el autobús. satisfecho
¡El tablero es genial! sin embargo, el mío vino con lo que creo que era un filtro de entrada de 10k + 100nF; lo que resulta en un roll-off de HF por debajo de 1 kHz. Al cortocircuitar las resistencias y quitar los condensadores en el I me obtiene una bode-plot limpia de 20 hz a> 20 khz.
Muchas gracias
Entregado en 8 días. Espero utilizar este módulo en mi próximo proyecto.
producto adecuado.
Se ve bien. No lo he usado todavía.
todo ok
Funciona como se esperaba. El único inconveniente es el filtro de entrada de paso bajo que está configurado en bajo. Necesita diferentes condensadores para mejorar esto.
El módulo en sí es bueno, pero hay un pequeño problema con los filtros de entrada. El condensador del filtro de paso bajo es incorrecto. En los módulos de otro proveedor, compré un momento de regreso, la entrada alimentada con una onda sinusoidal de 1 kHz se empuja al máximo a ~3 V, ya que en estos módulos está a aproximadamente 7 V.
