1. Asegúrate de que la ranura PCIe x16 de tu placa base admite dividir señales pcie en 4 PCIe x4. En general, si la BIOS de las placas base ordinarias tiene "PCIEX16 bifurcación" y otras opciones similares, después de introducir las opciones, verá "PCIE 4x4" y otras configuraciones similares. Admite División; El chip del servidor es diferente de esto, consulte con el Servicio de Atención al Cliente oficial de su placa base para obtener más detalles. Si no es compatible, ¡no lo compres! Si la ranura PCIe no se puede dividir o la BIOS no está configurada en 4x4, solo se puede reconocer un disco duro. Si la placa base de la máquina solo se puede configurar a x8 x4 x4, solo puede reconocer 3 discos.
2. Si deseas agrupar raid, asegúrate de usar 4 discos duros con las mismas especificaciones y el mismo modelo, para garantizar la consistencia del rendimiento del disco duro. Si puedes formar o no un raid depende de tu placa base. No tiene nada que ver con la tarjeta elevadora. Nuestra empresa no proporciona ningún soporte técnico.
3. Solo admite M.2 SSD con protocolo NVME de tamaño 2230 2242 2260 2280 o protocolo AHCI, y no admite NGFF SSD (Protocolo SATA)
4. Algunas placas base solo admiten la ranura PCIe conectada a la CPU. Si está ocupado, no hay lugar para insertar la tarjeta gráfica. Por favor, considérelos cuidadosamente antes de comprar.
5. Algunas ranuras PCIe de la placa base comparten ancho de banda. Por ejemplo, la primera ranura PCIe es PCIe x16 y la segunda ranura PCIe es PCIe x8. Si se insertan dos ranuras PCIe al mismo tiempo en dispositivos, hay dos razones para compartir el ancho de banda. Cada ranura PCIe tiene un ancho de banda PCIe x8. Si la primera ranura PCIe x16 admite dividirse en PCIe 4x4 antes de que la segunda ranura PCIe no se conecte al dispositivo, pero después de que la segunda ranura PCIe se inserte en el dispositivo, el ancho de banda se convertirá en PCIe x8, lo que dará lugar a errores de división, lo que dará como resultado algunos discos no reconocidos. Para algunas placas base, después de dividir la ranura PCIe x16 en 4x4 en la BIOS, porque la placa base tiene varias ranuras PCIe, después de insertar otras ranuras PCIe en el dispositivo, la División PCIe x16 se convertirá en x8 x4. x4, pero todavía muestra 4x4 en la configuración de la BIOS. Después de insertar tal placa base en la tarjeta elevadora, la segunda Bahía no reconocerá la unidad, porque el ancho de la cadena de la segunda Bahía no está dividido; la ranura PCIe de la placa base y U.2 solo se pueden seleccionar, lea el manual de la placa base.
6. Tenga en cuenta que la mayoría de las placas base deben cooperar con la CPU. Las CPU de gama baja no admiten la división porque el número de canales PCIe no es suficiente. Este fenómeno es más común en las placas base del chipset AMD. Aunque la BIOS de tu placa base está dividida en 4x4S, la CPU es relativamente de gama baja y no se puede asignar muchos canales.
Acerca de INTEL VORC (NVMe RAID), copie el siguiente enlace al navegador para abrir http://www.ssdfans.com/?p=11095, este enlace es solo para referencia, Para más preguntas, busque "INTEL VROC".
Las placas base que se han verificado para admitir PCIe split son:
Gigabyte:
B450M AORUS ELITE, X299 FTW-K EVGA (necesita actualizar la BIOS a la última versión), DARK X299 EVGA (necesita actualizar la BIOS a la última versión),.
Asus:
Consulte el siguiente enlace para los modelos de placa base compatibles con ASUS (copie al navegador para abrir)
Https://www.asus.com/tw/support/FAQ/1037507
MSI:
Mortero B450M
Medalla de Oro del sur de China:
X99 TF (solo el cercano a la CPU admite 4 X4s, el segundo PCIe en la bios muestra que se puede dividir en 4 X4s,. Pero, de hecho, se convierte automáticamente en x8 x4 x4 cuando los dispositivos se insertan en otras ranuras PCIe, por lo que solo se pueden reconocer tres discos), X99 8D
Las ranuras PCIe admiten placas base divididas en x8 + x4 + x4 (este tipo de placa base solo puede reconocer 3 discos):
ASUS PRIME Z390-P, TUF Z390-PLUS GAMING
Hay opciones automáticas y divididas para PCIE en la configuración de BIOS de HPE Gen10 plus, pero solo se puede dividir en x8 + x8, y solo se pueden reconocer dos discos.

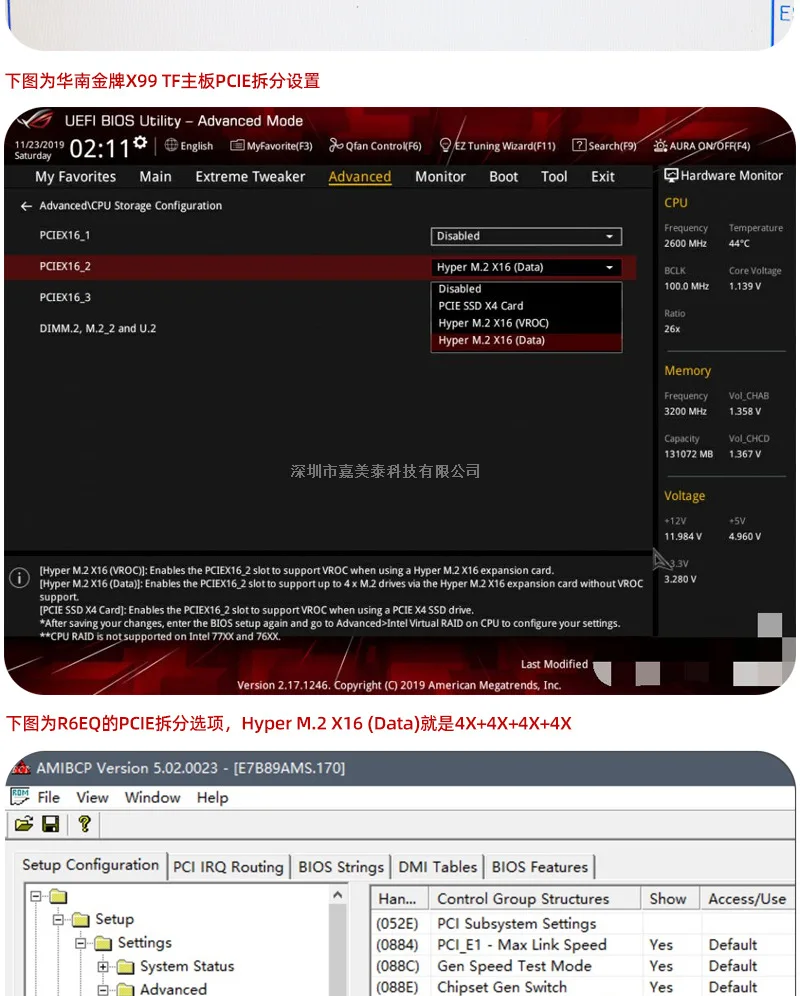

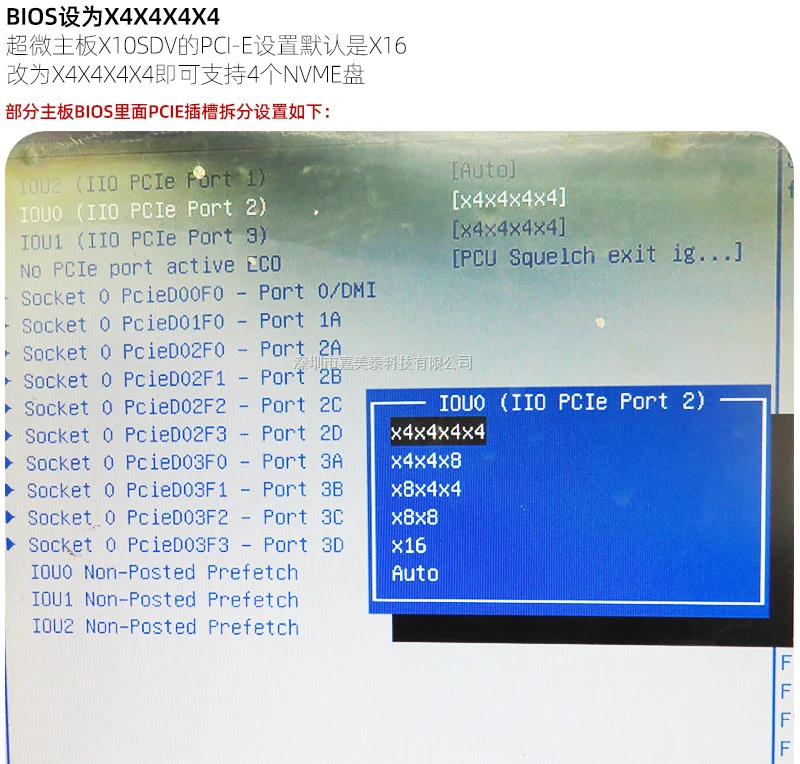

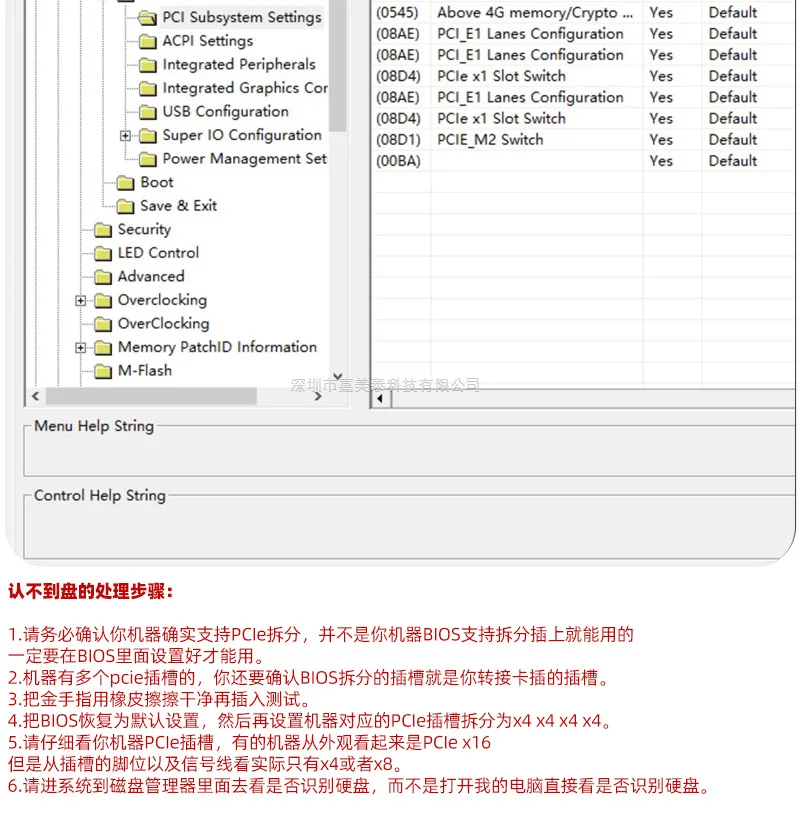

Los ajustes divididos de ranura PCIE en La BIOS de Algunas placas base son los siguientes:
