PCI-E 5,0 X16 tarjeta gráfica para portátil GPU Cable de extensión externo para placa base ITX/STX NUC para estación de acoplamiento M.2 NVMe key M
66,39 €
Selección del modelo
Enviado desde
Longitud del Cable
Color
PCI-E 5.0 X16 Tarjeta gráfica para portátil GPU Cable de extensión externo para M.2 NVMe key M Estación de acoplamiento para placa base ITX/STX NUC
Este producto, además de portátiles, también admite placas base NUC compatibles con Intel,
Placas base STX, placas base ITX, tarjetas gráficas externas,
Con interfaz M.2 NVMe se puede utilizar.

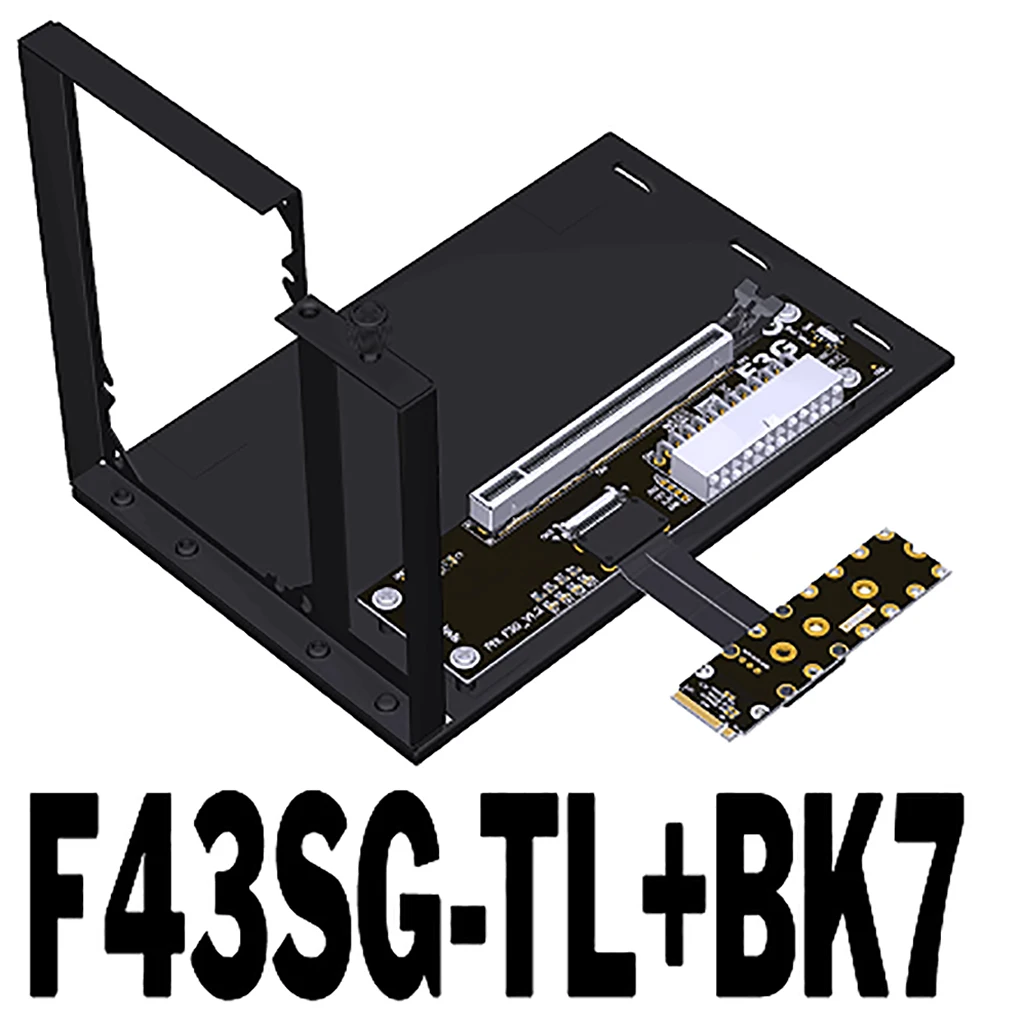

Modelo de producto: F43SG
Nombre del producto: Cable de extensión de tarjeta gráfica M.2 NVMe key M a PCI-E 5.0 X16
Longitud del cable: 25 cm, 50 cm
Ancho de banda de velocidad: PCIe 5.0 x4, gen5 128G/bps
Compatibilidad de la tarjeta gráfica:
Admite nuevas tarjetas gráficas enviadas después de 2015 (las tarjetas gráficas antiguas enviadas antes de 2015 no son compatibles).
Compatibilidad de la placa base: computadora portátil, placas base ITX/STX, interfaz NUC, M.2 NVMe únicamente.
No admite interfaz M.2 SATA, no admite interfaz WiFi M.2,
no admite interfaz M.2 WWAN, no admite interfaz USB
Fuente de alimentación: admite fuente de alimentación ATX estándar de 500 W, el comprador debe preparar la fuente de alimentación.
Consejos de compra: asegúrese de comprar primero de 1 a 2 muestras para probar y verificar la exactitud antes de comprar grandes cantidades.
Recordatorio amistoso: el montaje incorrecto o el funcionamiento inadecuado quemarán su equipo.
Limitado a compras especificadas por ingenieros profesionales.

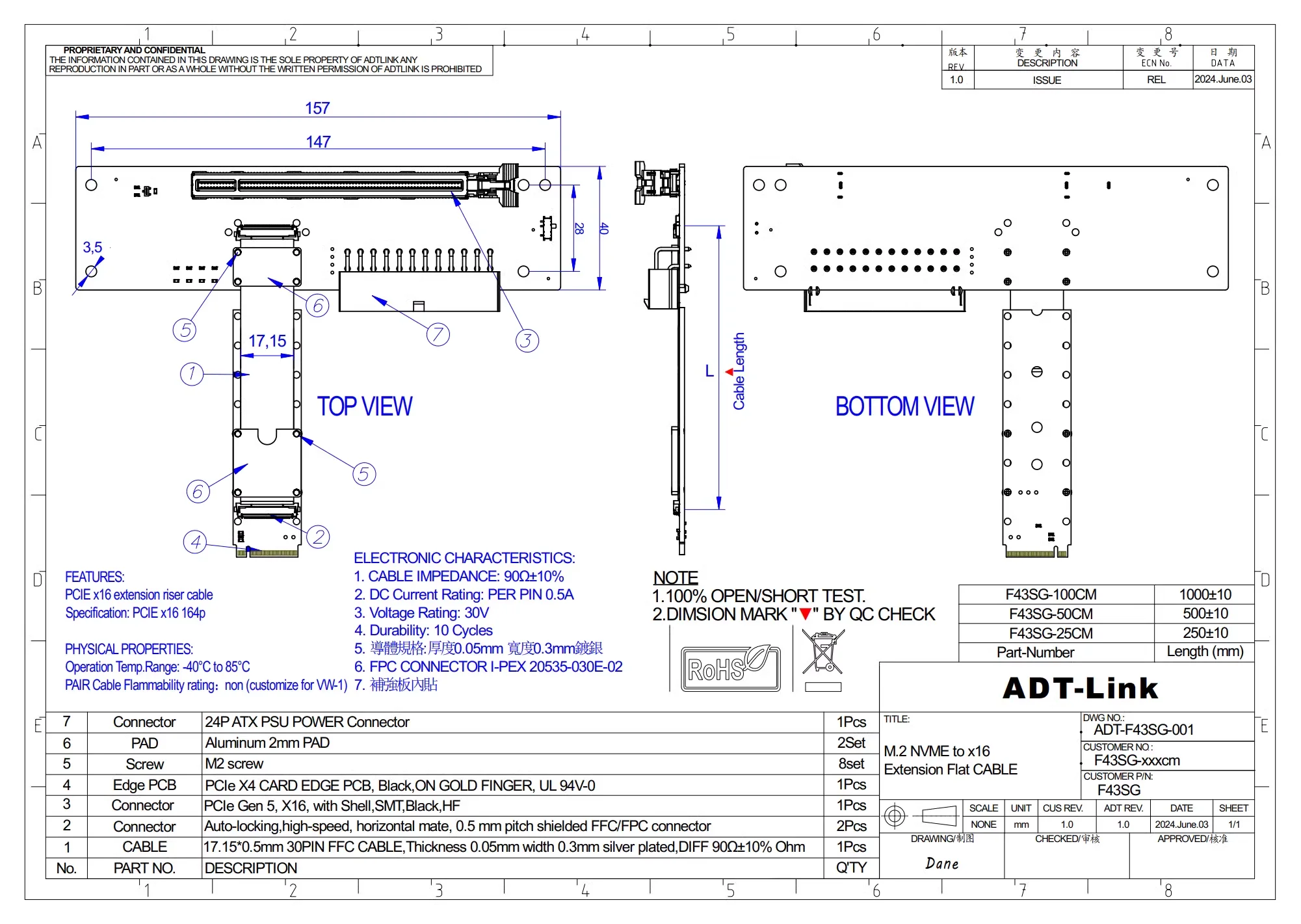

Descripción de la longitud del cable y el espacio entre orificios.
La longitud del cable se refiere a la parte del cable visible.
El espaciado entre orificios para tornillos se refiere a la siguiente marca de tamaño de la tabla,
la longitud del cable tendrá un cierto grado de error,
El error específico se refiere a la siguiente tabla:
Ventajas del producto.

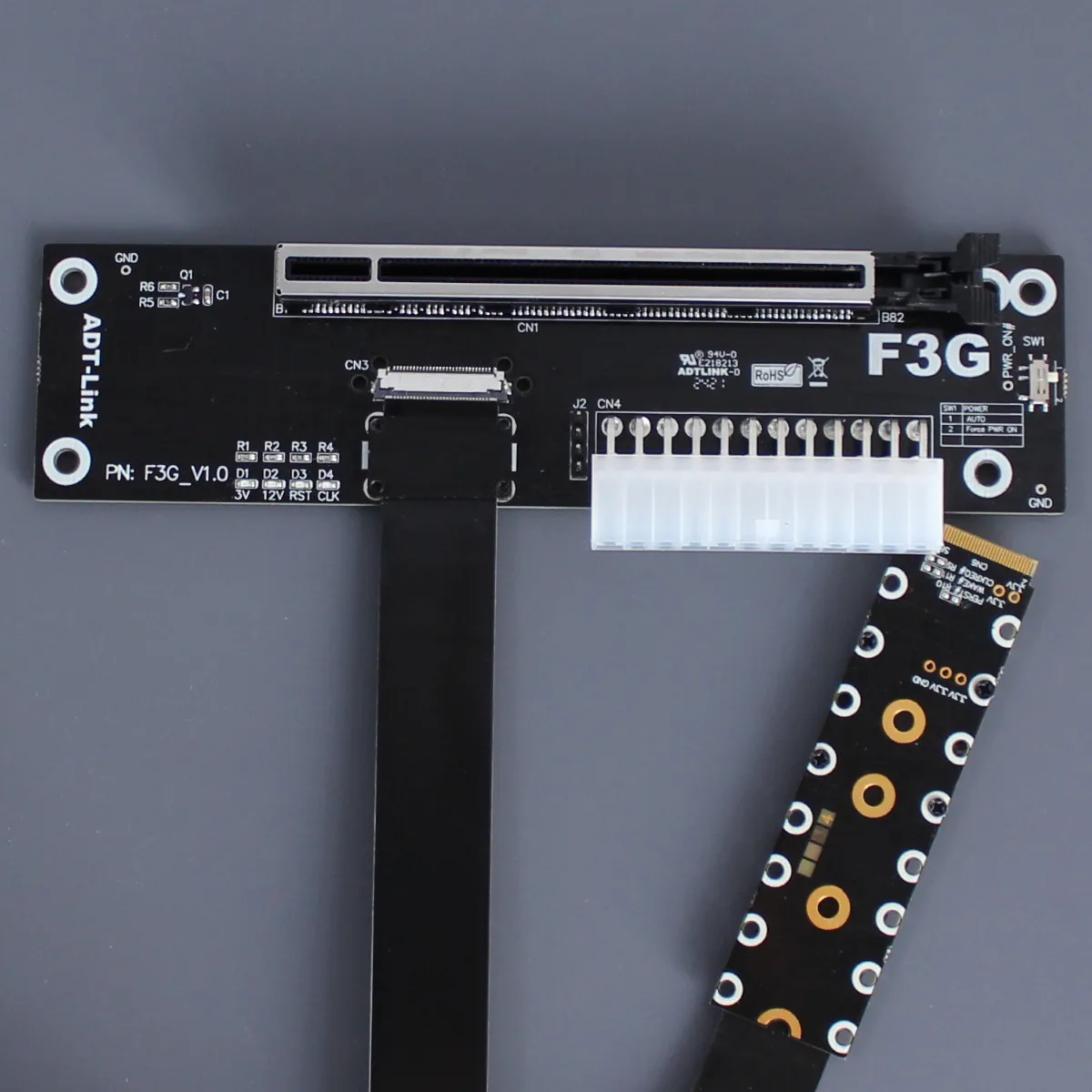

1, cuatro indicadores LED CLK, RST, 12V y 3V.
2. El espaciador de aleación de aluminio, resistente y duradero, puede bloquear eficazmente la interferencia y el ruido.
3, cable certificado UL, diseño de cable plano FFC de quinta generación, blindaje de cobertura total,
Grosor ultrafino de sólo 0,5 mm.
4, placa PCB de cuatro capas, diseño avanzado, artesanía exquisita, estabilidad de señal y rapidez,
Excelente cableado, buen aislamiento, placa de impedancia de alta frecuencia de hasta los estándares PCIe 5.0.
5, placa PCB certificada por UL, chapado en oro con dedo dorado 10 μ', buena conductividad,
Puede reducir el aumento de la oxidación y la impedancia de óxido causado por el problema de la pantalla azul de la muerte.
6.El material de la carcasa del conector es PA10T/LCP, terminales chapados en oro de 15 μ',
resistente a la inserción y extracción, alta frecuencia de acuerdo con los requisitos RoHS/Free (HF).
Característica:
Transmisión de máxima velocidad PCIe5.0 medida;
Grosor del cable de 0,5 mm, la característica ultrafina es notable.
El cable FFC es desmontable en ambos extremos, se destaca la comodidad.
Para evitar pérdidas de enchufar y desenchufar, el cable FFC es únicamente
Se permite desmontar y volver a montar 10 veces.
Diseño de cable plano, blindaje de cobertura total, nuevos materiales EMI para reducir
Interferencias electromagnéticas y resolución de problemas de degradación del rendimiento.
Excelente proceso de PCB: precisión de producción de PCB, espesor de cobre 1 oz más grueso,
dedo dorado totalmente chapado en 10μ' para reducir el riesgo de oxidación.
Suave y duradero: el cable en sí es suave y duradero, y la inserción
y los puntos de extracción están reforzados con espaciadores de aluminio de 2 mm para eliminar
Problemas de rotura y caída del cable.
Los cables se pueden doblar y doblar para mayor flexibilidad y son fáciles.
para gestionar en comparación con los cables redondos tradicionales.Usando cables FFC como
Solución a las limitaciones de espacio en equipos compactos, son fáciles de
Instalar y utilizar en espacios reducidos sin afectar los componentes electrónicos.
Resumen de la pregunta técnica.
¿Cuáles son las opciones de fuentes de alimentación externas para el F43SG?
Se admiten fuentes de alimentación estándar ATX 500W+.

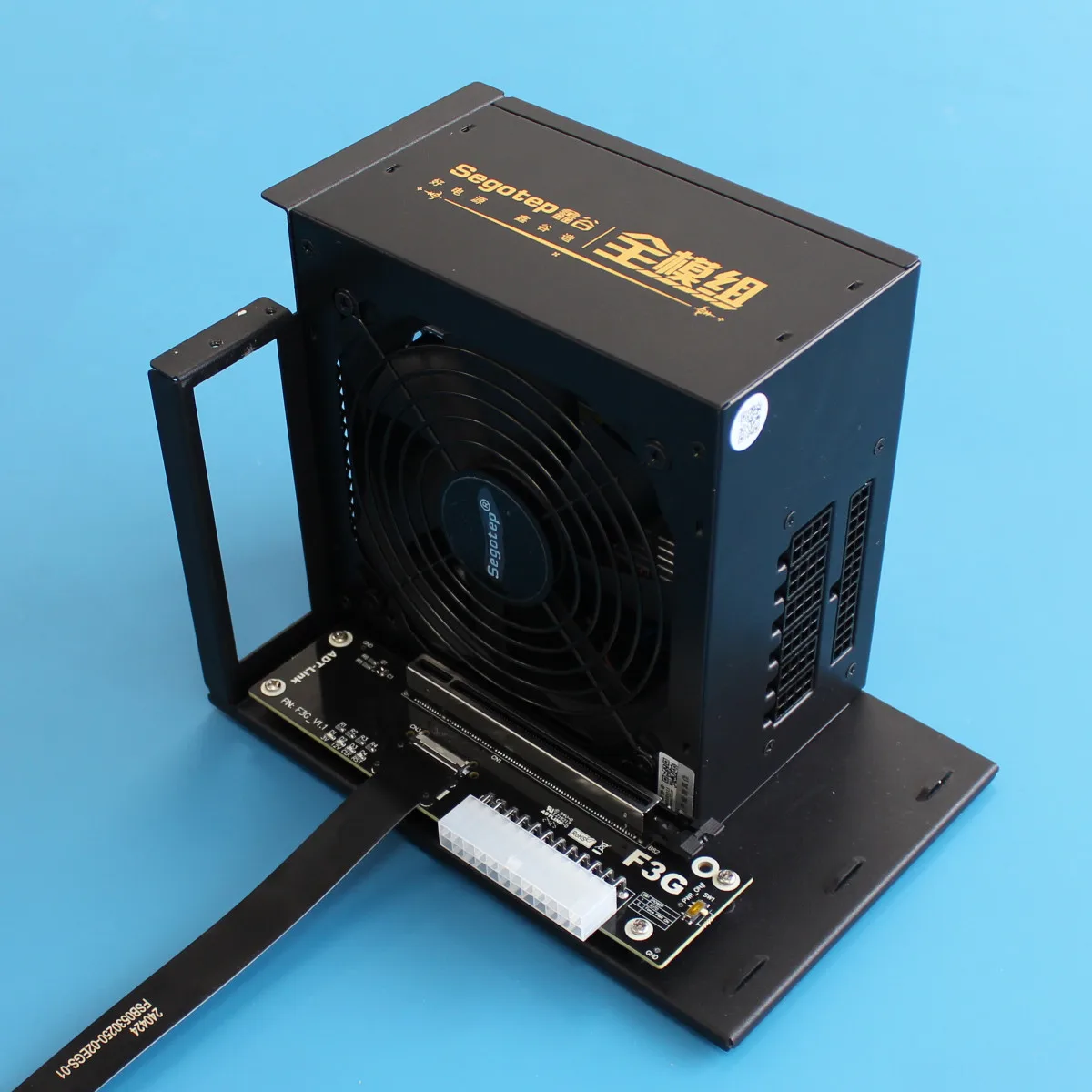

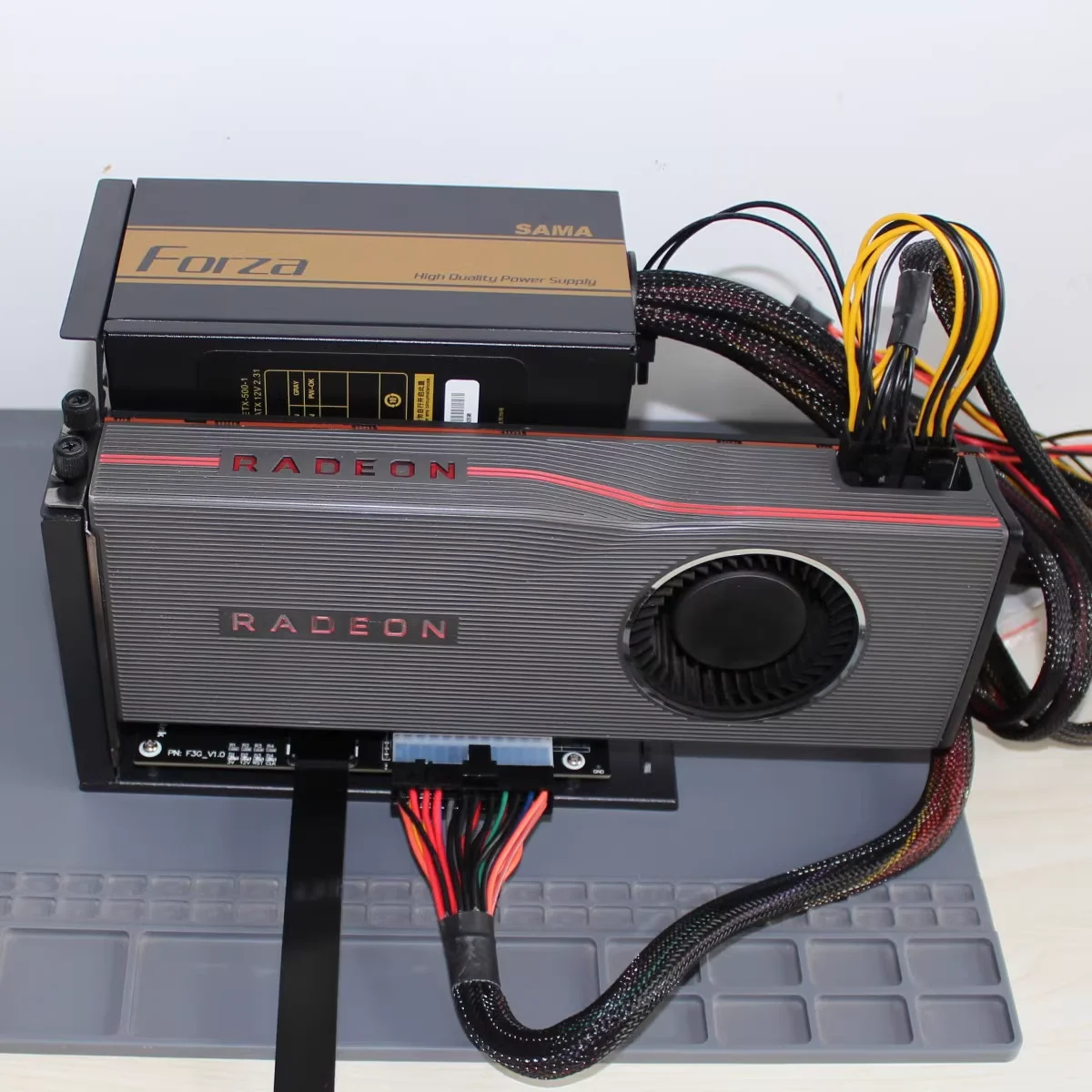

El método de cableado de la fuente de alimentación ATX es el siguiente: (Recomendado para fuentes de alimentación ATX de más de 500 W),
El cable de alimentación de la tarjeta gráfica de la fuente de alimentación del chasis, conéctelo directamente a la tarjeta gráfica.
La parte superior derecha es la fuente de alimentación de la tarjeta gráfica,
La siguiente es la fuente de alimentación 24P de la placa base, instálela.

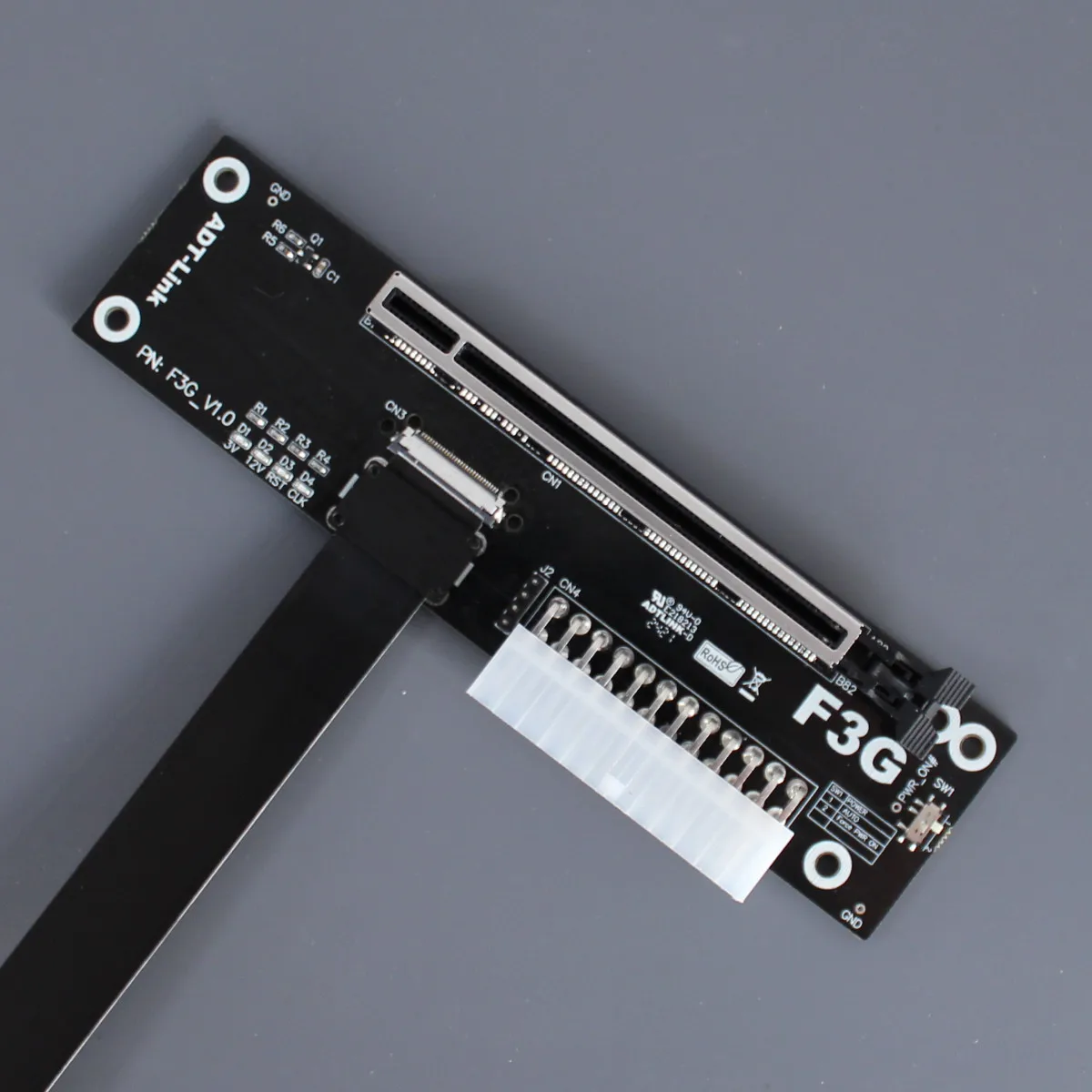

F3G

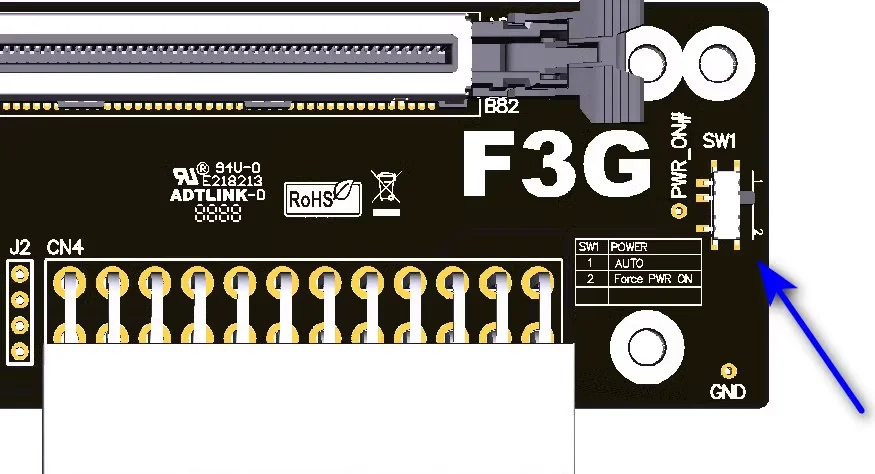

SW1, interruptor de arranque forzado por energía, 1 es arranque automático, 2 es arranque forzado, corte a 1 arranque automático.
¿Cómo solucionar el problema de que la señal CLKREQ de F3G no se enciende?
Esto se debe a que el diseño del hardware de la tarjeta gráfica tiene un problema, hace 5 años de tarjetas gráficas,
algunos de ellos no admiten la señal CLKREQ, si encuentra que la señal CLKREQ no se enciende,
Puede desactivar la función de ahorro de energía PCIE en el sistema o BIOS.
¿Cuáles son los portátiles compatibles con F3G?¿Existe alguna manera de utilizarlo correctamente?
Las computadoras portátiles deben tener una interfaz NVMe M.2 sin usar, como la compatibilidad con Thunderbolt3.
¡La interfaz necesita comprar productos con caja compatible con Thunderbolt se puede instalar y utilizar!
Se sabe que el último controlador win10 de Nvidia admite visualización externa y visualización en solitario,
Pantalla externa USB, el conjunto de pantallas coexistentes se puede utilizar normalmente.
¿Tamaño del producto?
