Longitud del Cable
Color
Descripción

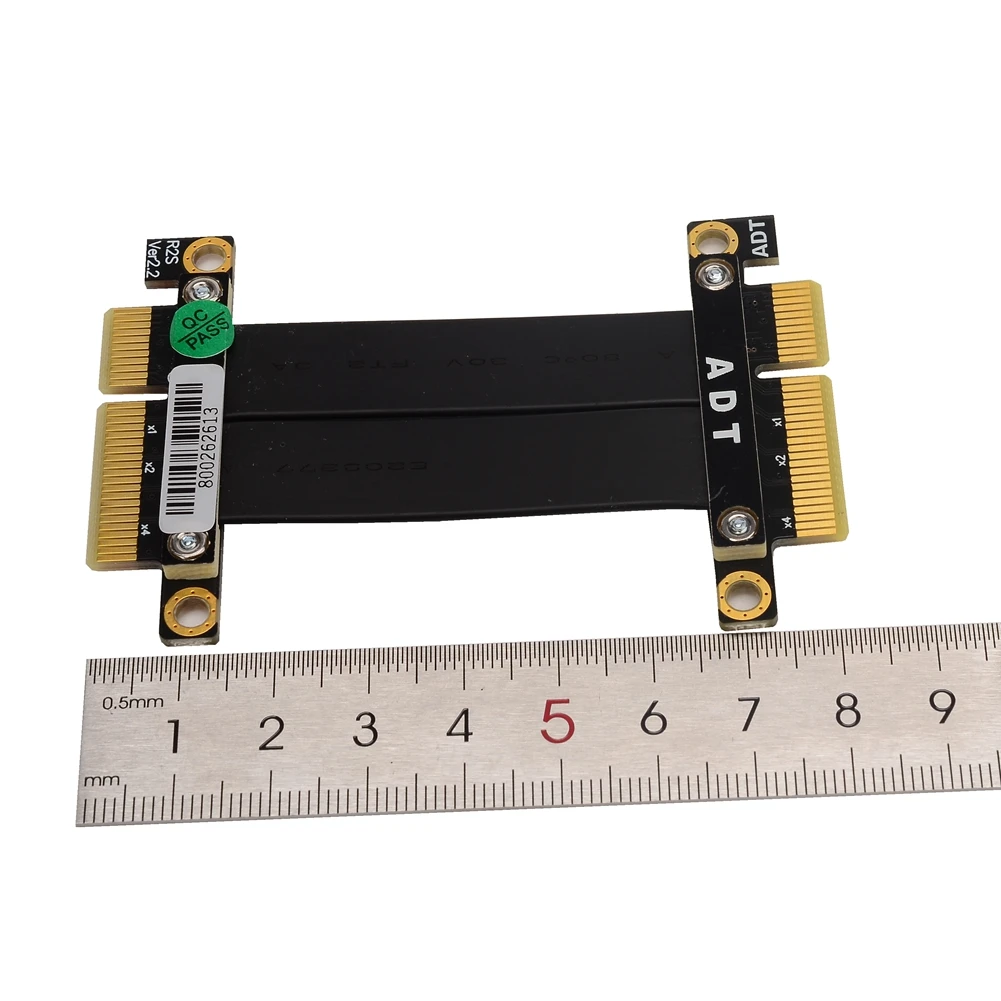

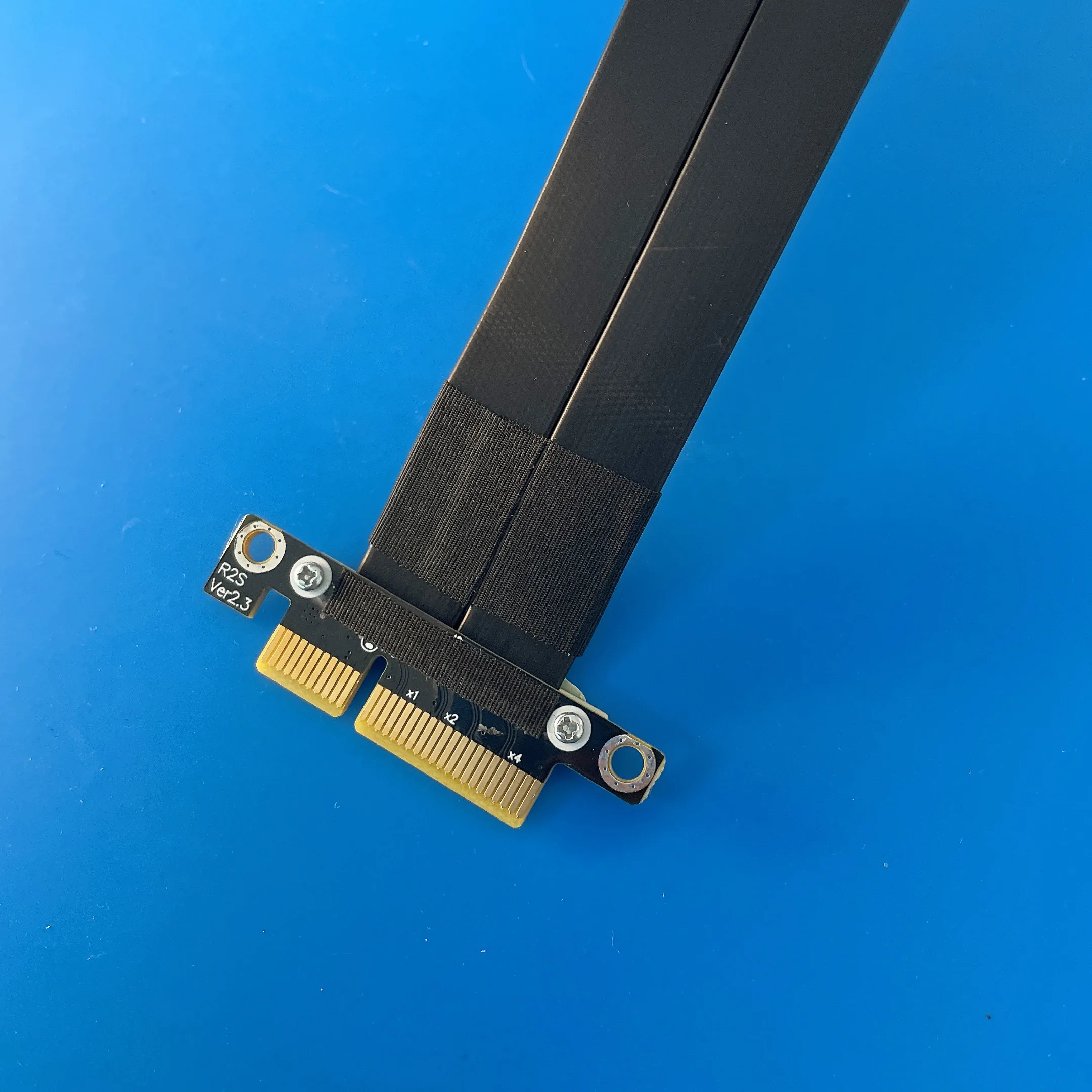

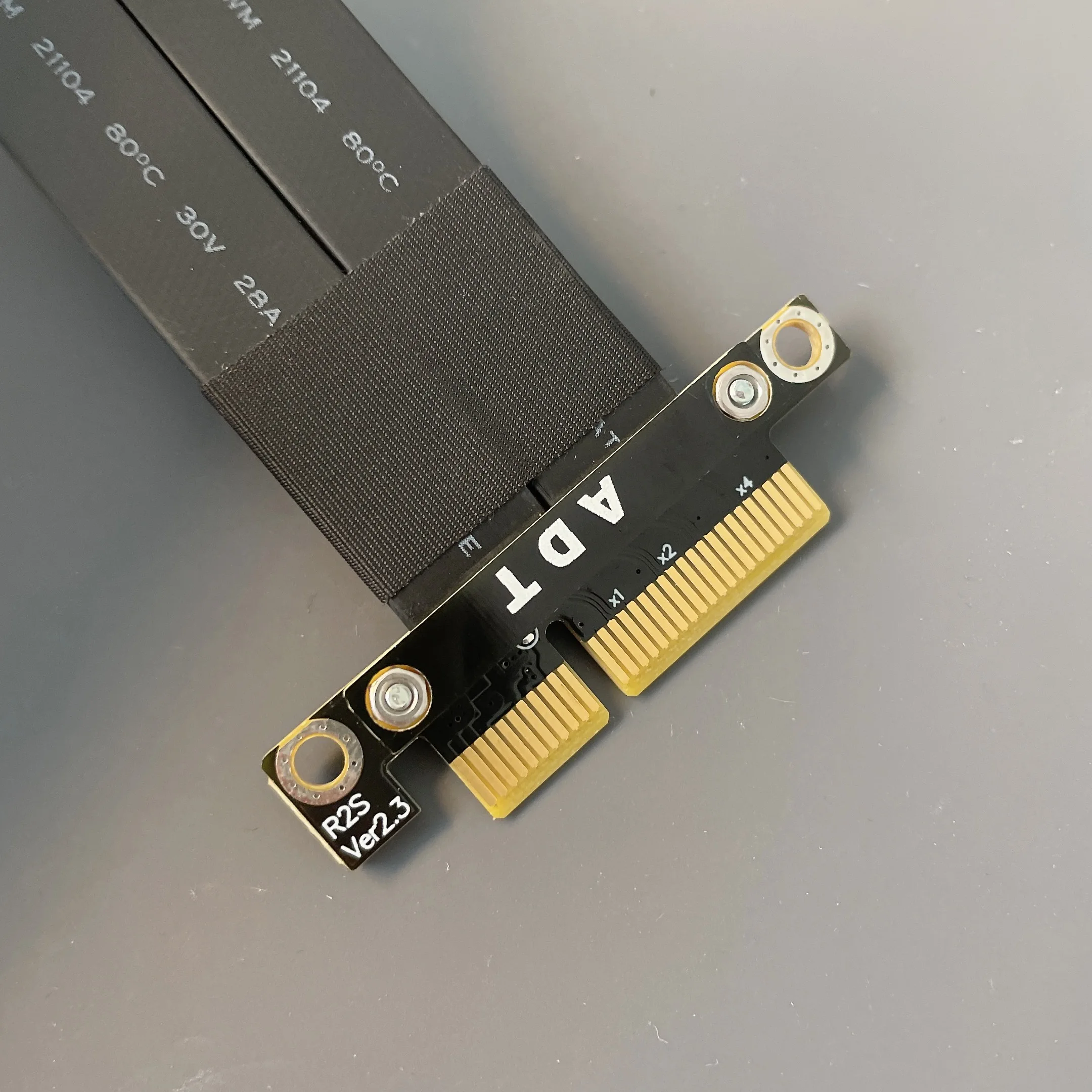

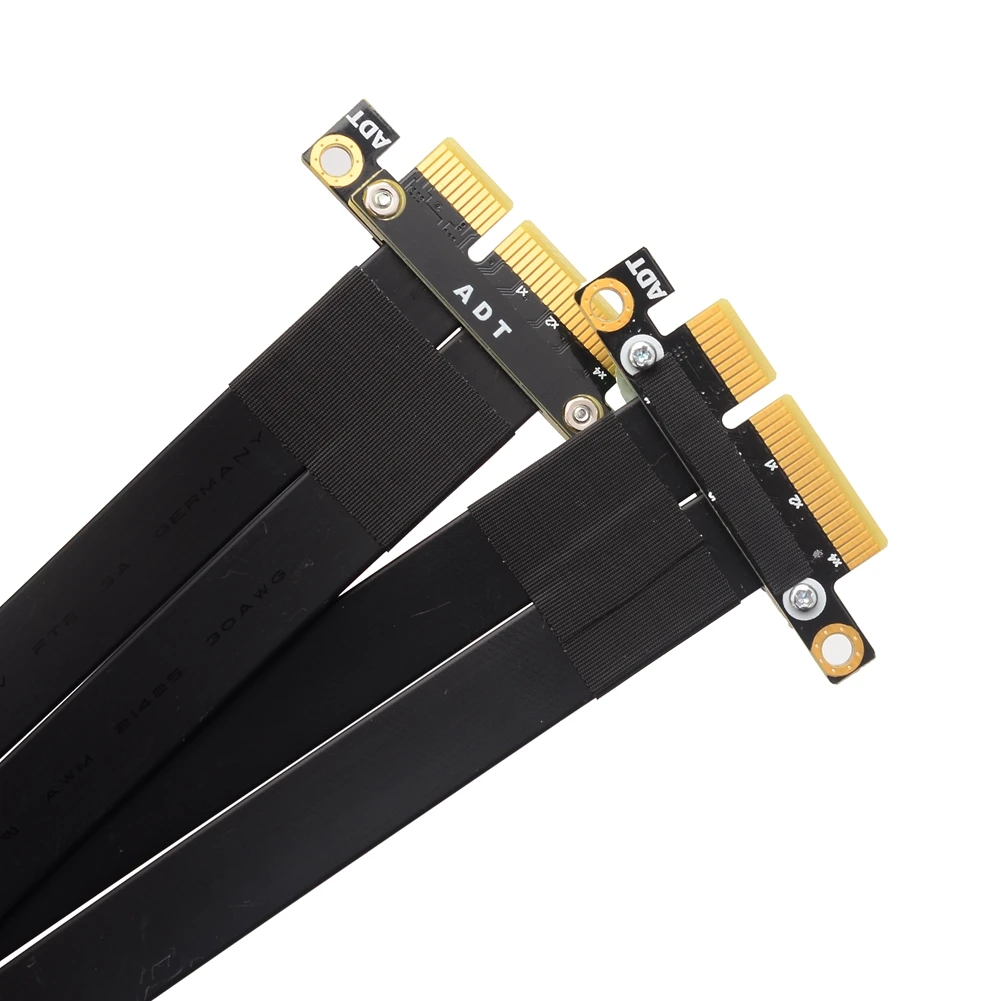

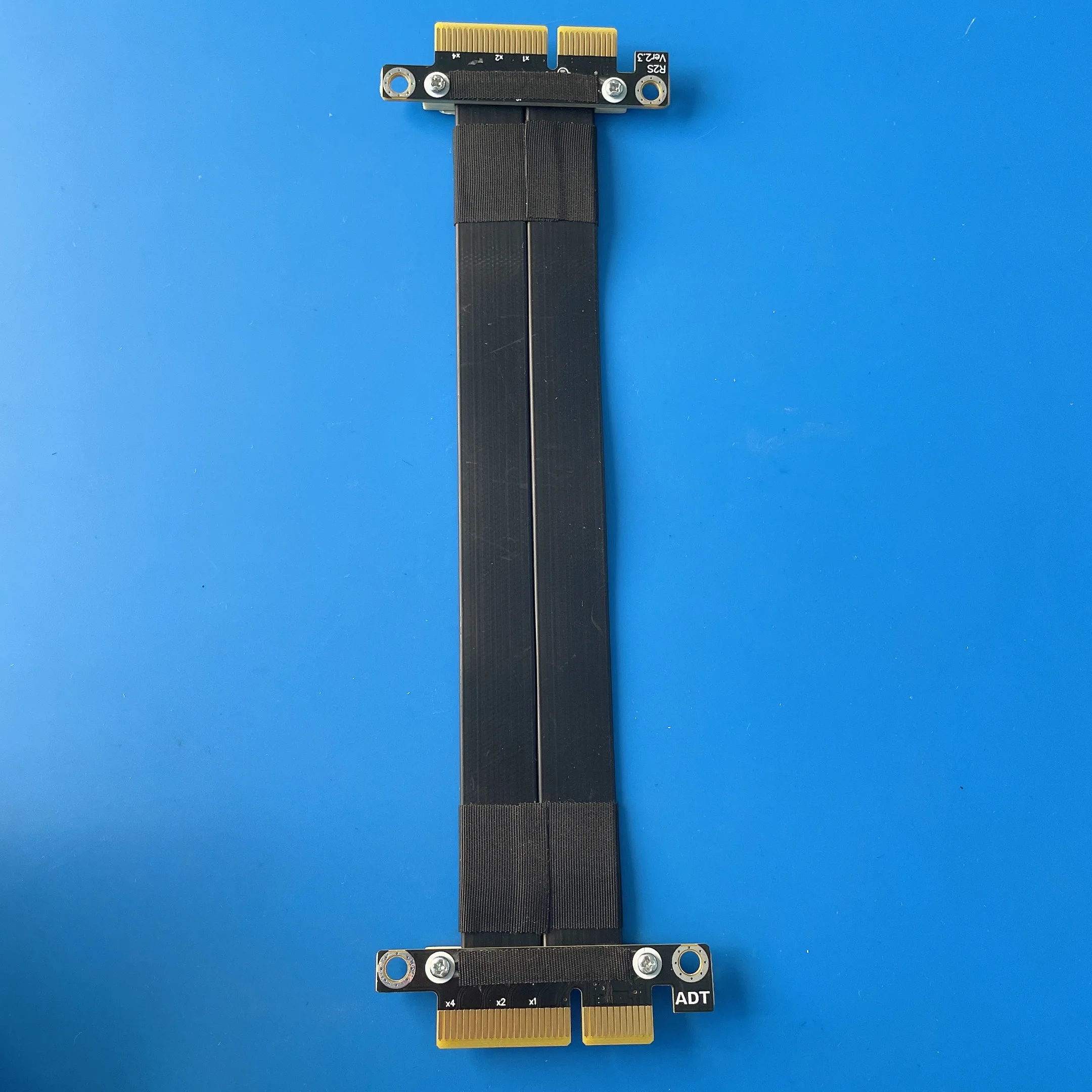

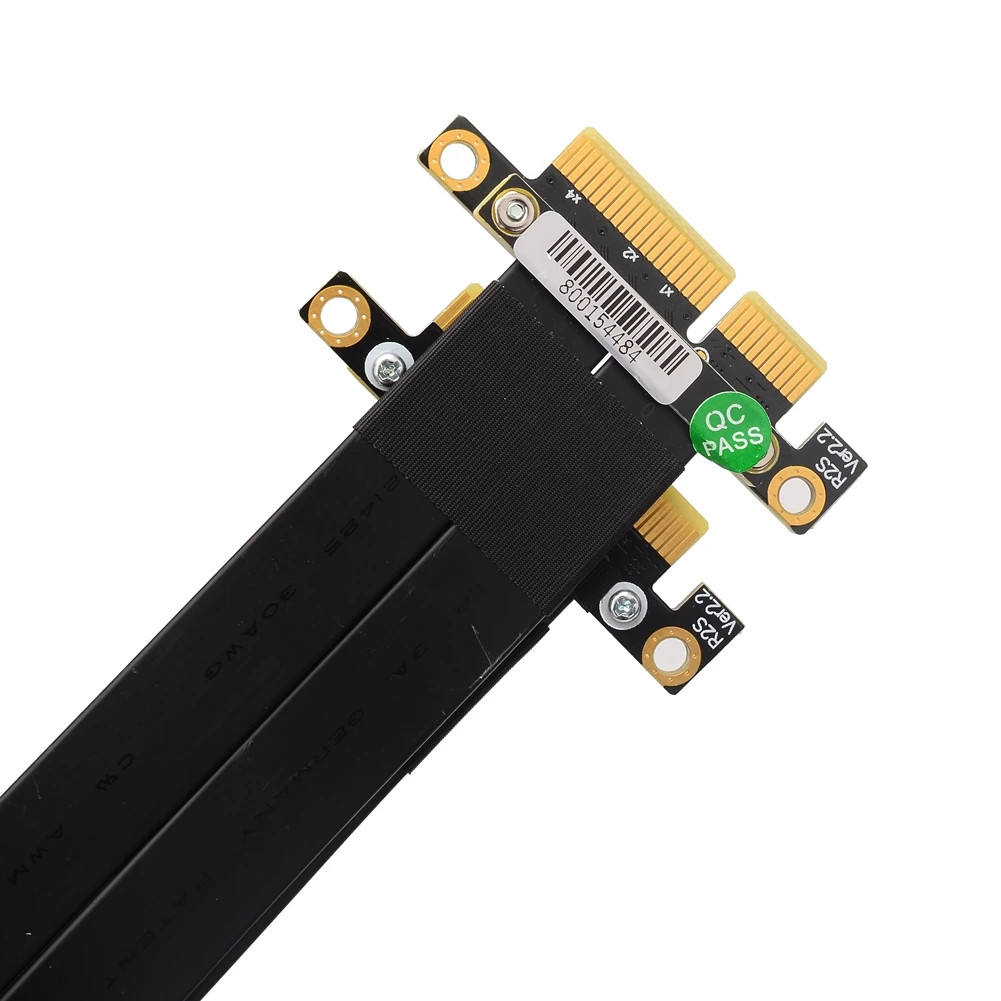

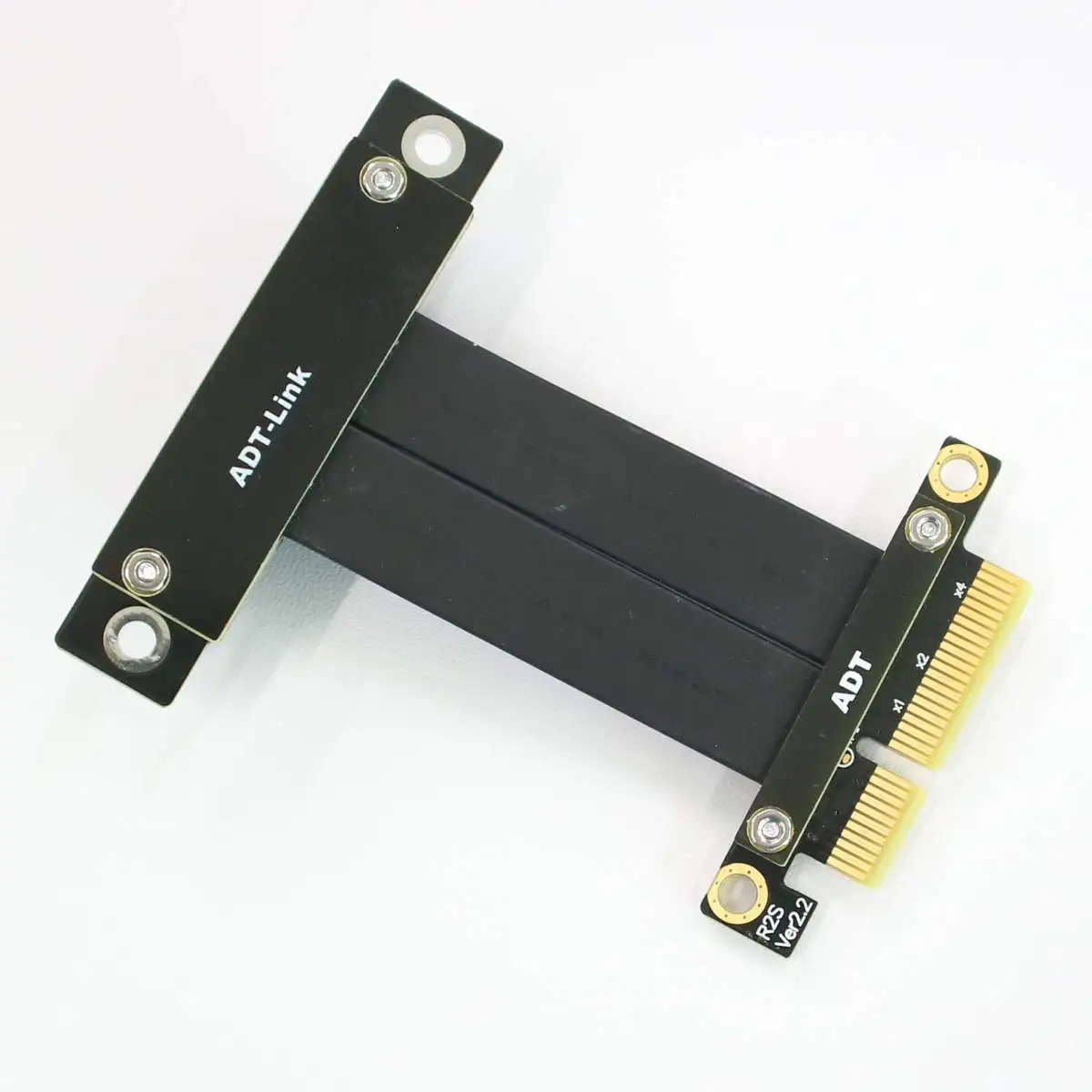

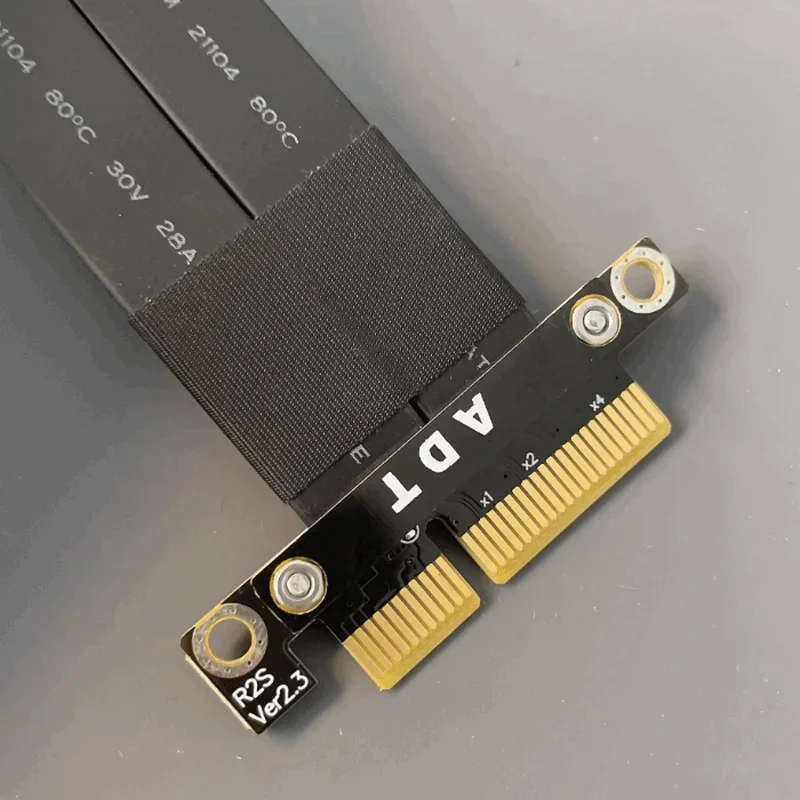

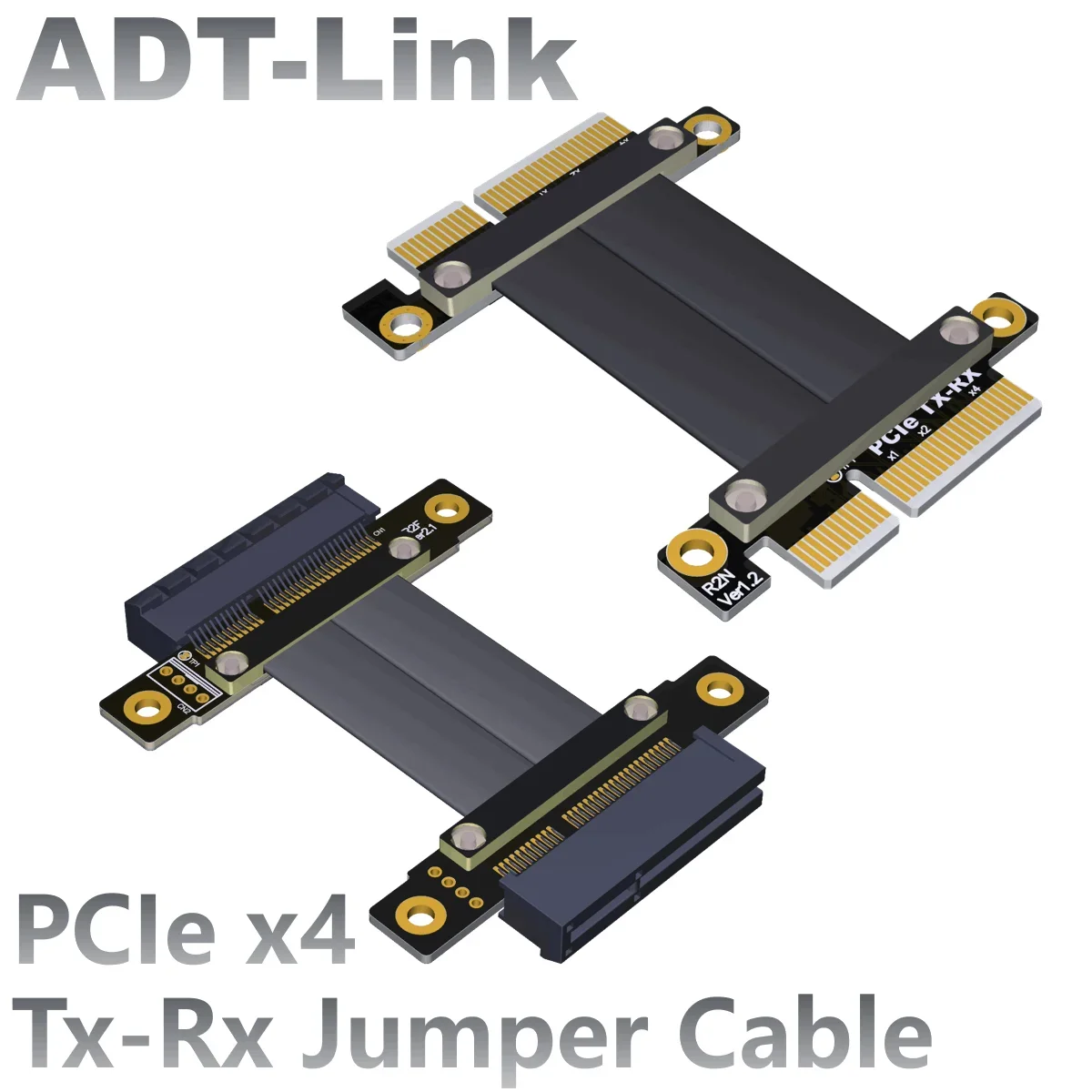

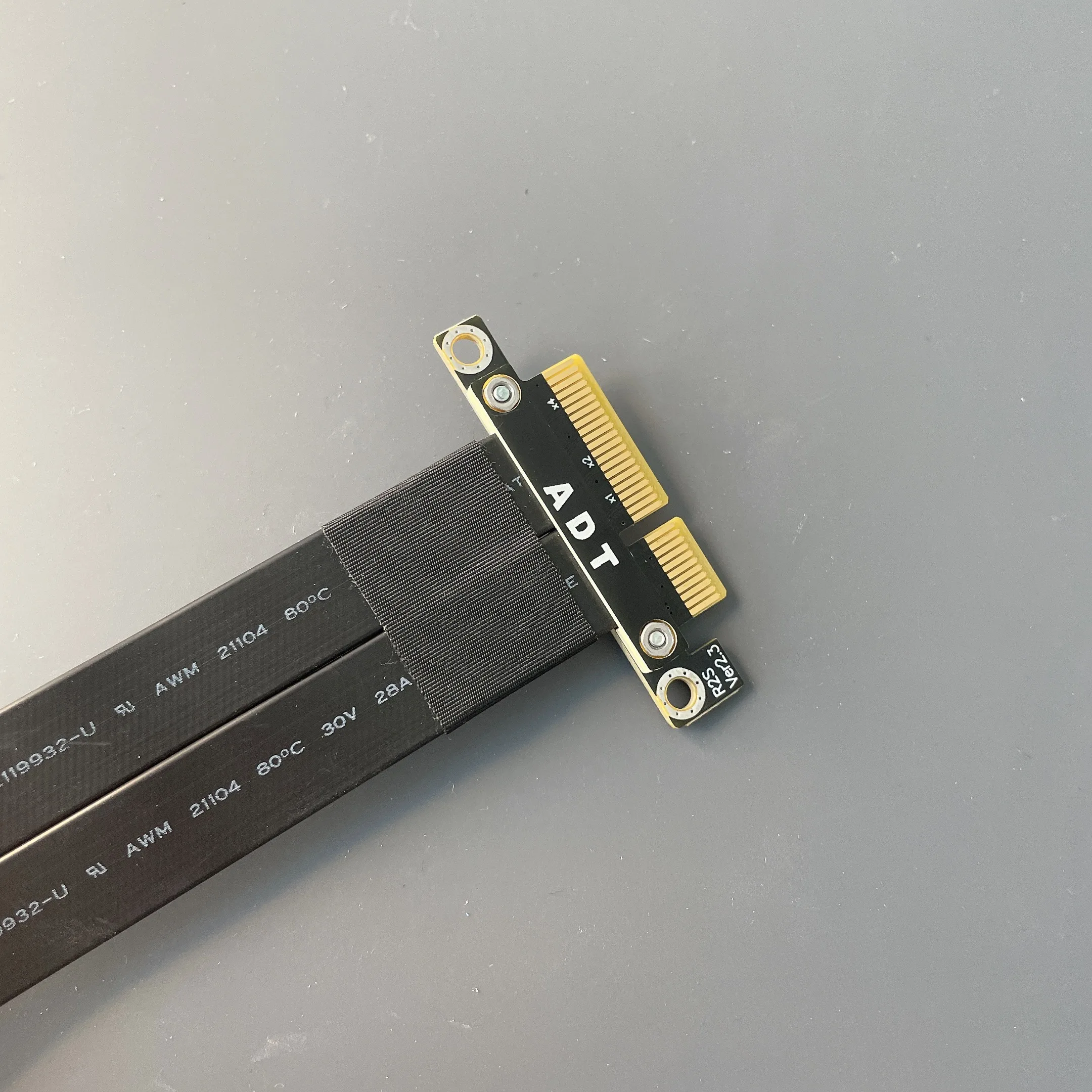

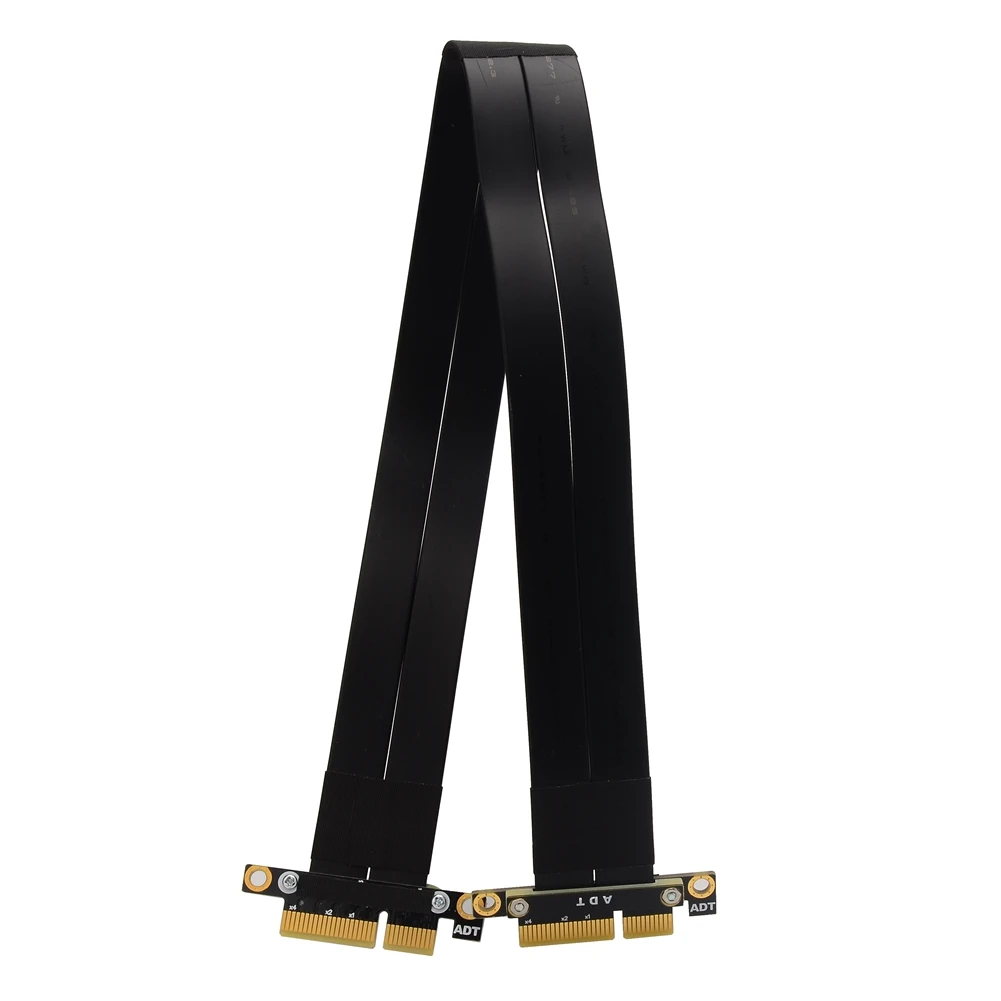

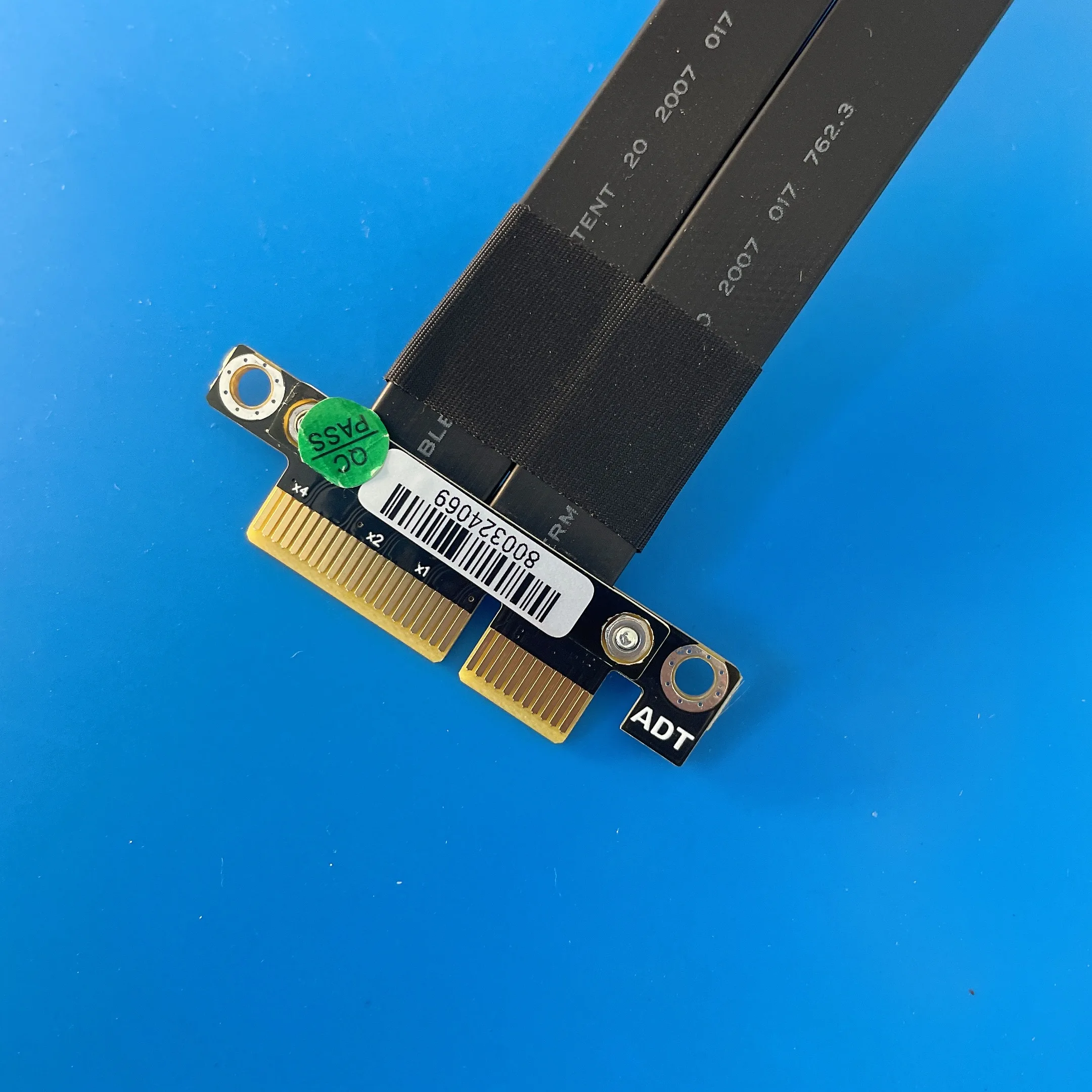

Cable puente ADT-Link PCI express 3.0 x4
Nombre del producto:Cable de puentes PCIe x4

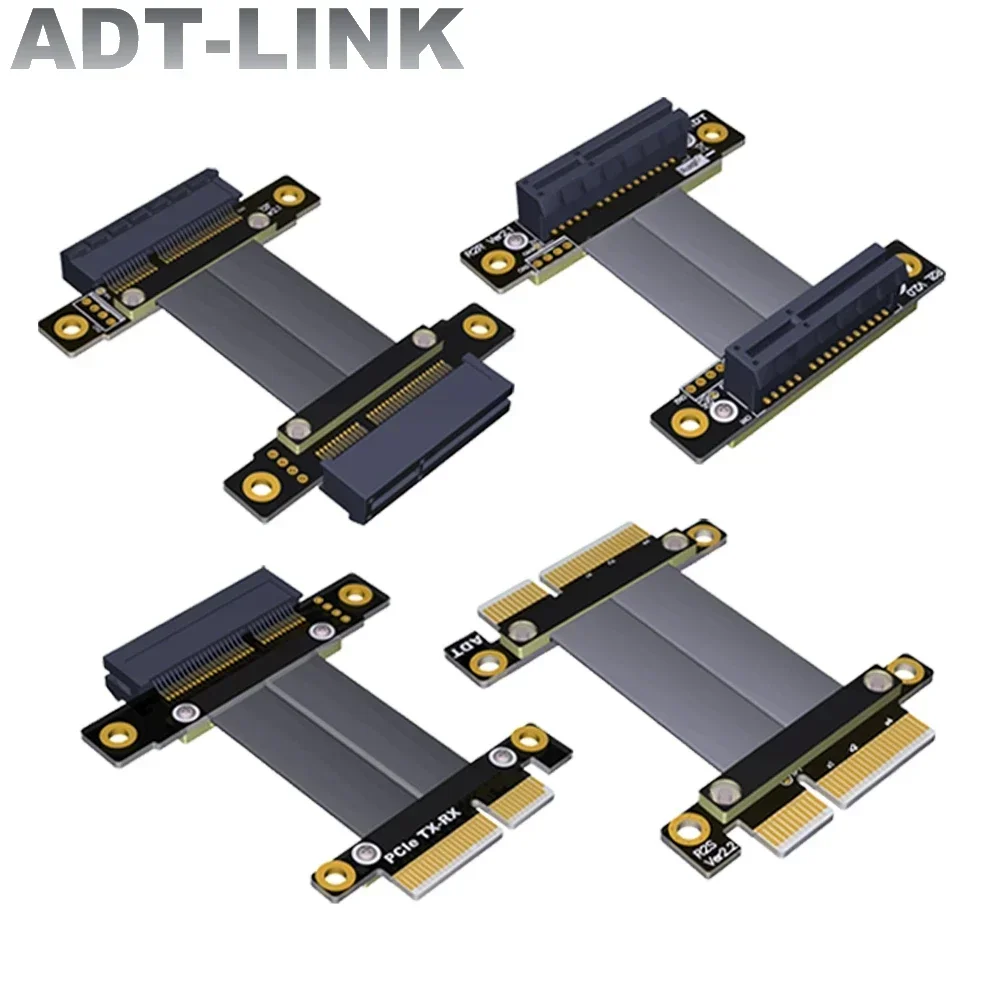

Modelos de producto:
R22SS, R22FF, R22LR, R22NS, R22NF, R22NL, R22NR (PCIe 3.0 x4 de velocidad máxima, 32G/bps (máx.))

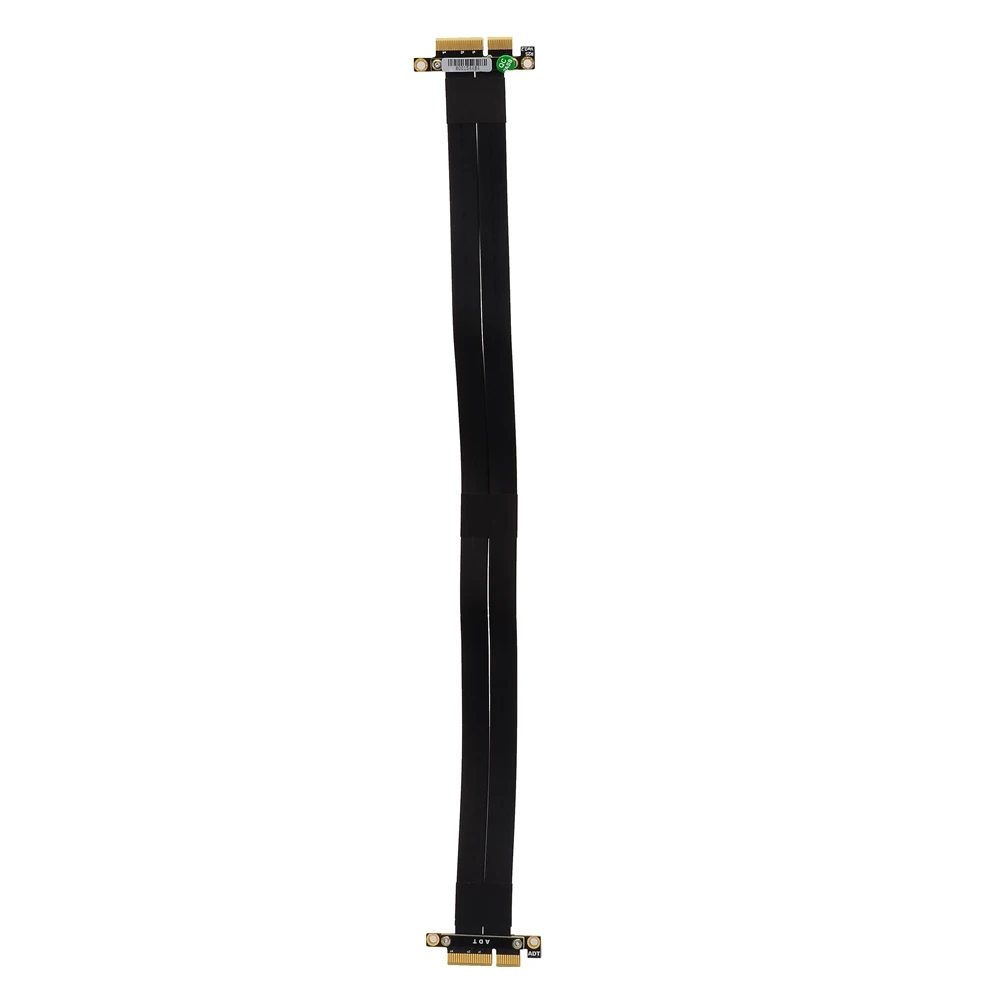

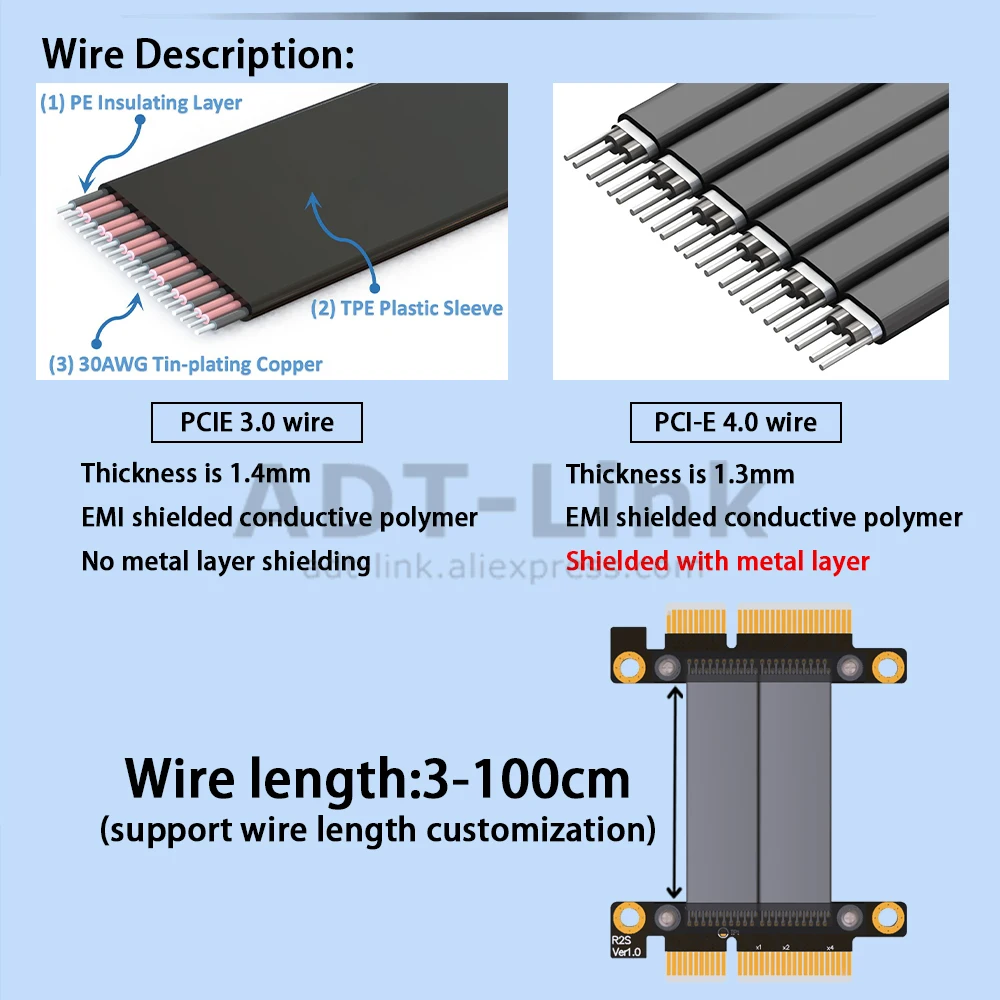

Longitud del cable:3 ~ 100 cm, la longitud se puede personalizar.
Aplicación: Placa PCIe x4 a puentes de placa, extensor, adaptador, flexible, plegable, enchufable
Temperatura de funcionamiento: -20 ~ 80oC
Cumple con RoHS: Sí
Si sus aplicaciones utilizan una placa base que necesita vincularse a otra PCB a través de PCIe y esa PCB tiene conectores PCIe en lugar de dedos de borde, entonces los conjuntos de puentes PCIe pueden satisfacer sus necesidades.Toda la velocidad y flexibilidad de los conjuntos extensores ADT originales, pero para aplicaciones de tarjeta a tarjeta.
Restricciones de uso: solo especificados por ingenieros profesionales para comprar, no se puede utilizar el uso general, los compradores comunes no deben comprar.

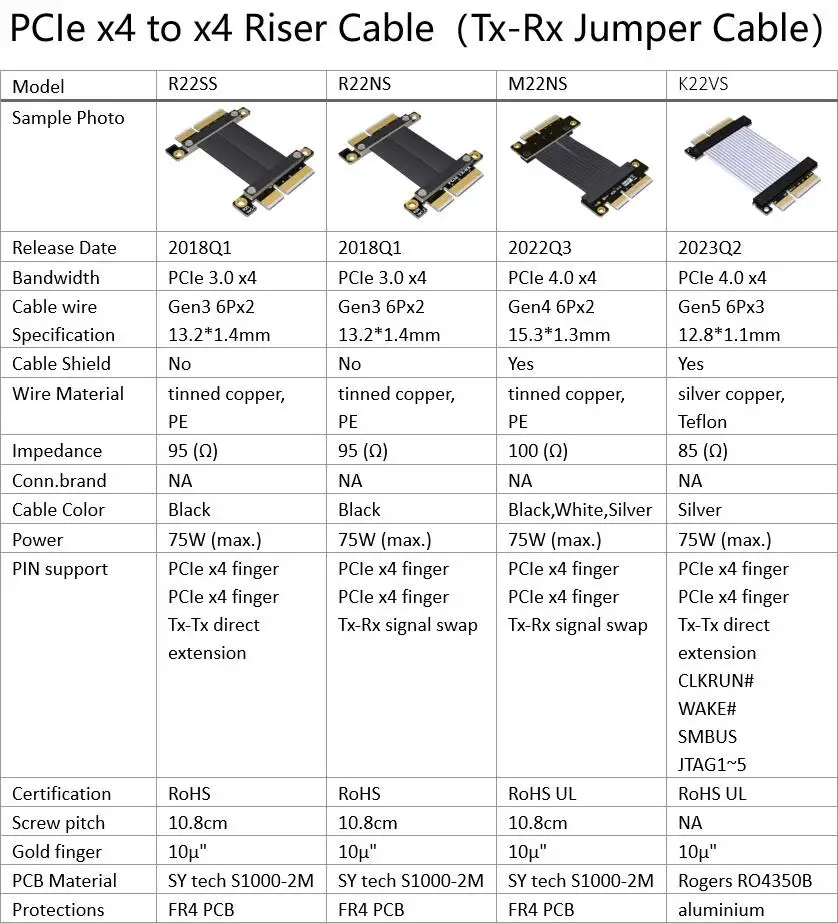

Descripción del número de pieza de los productos ADT PCIe Jumper:

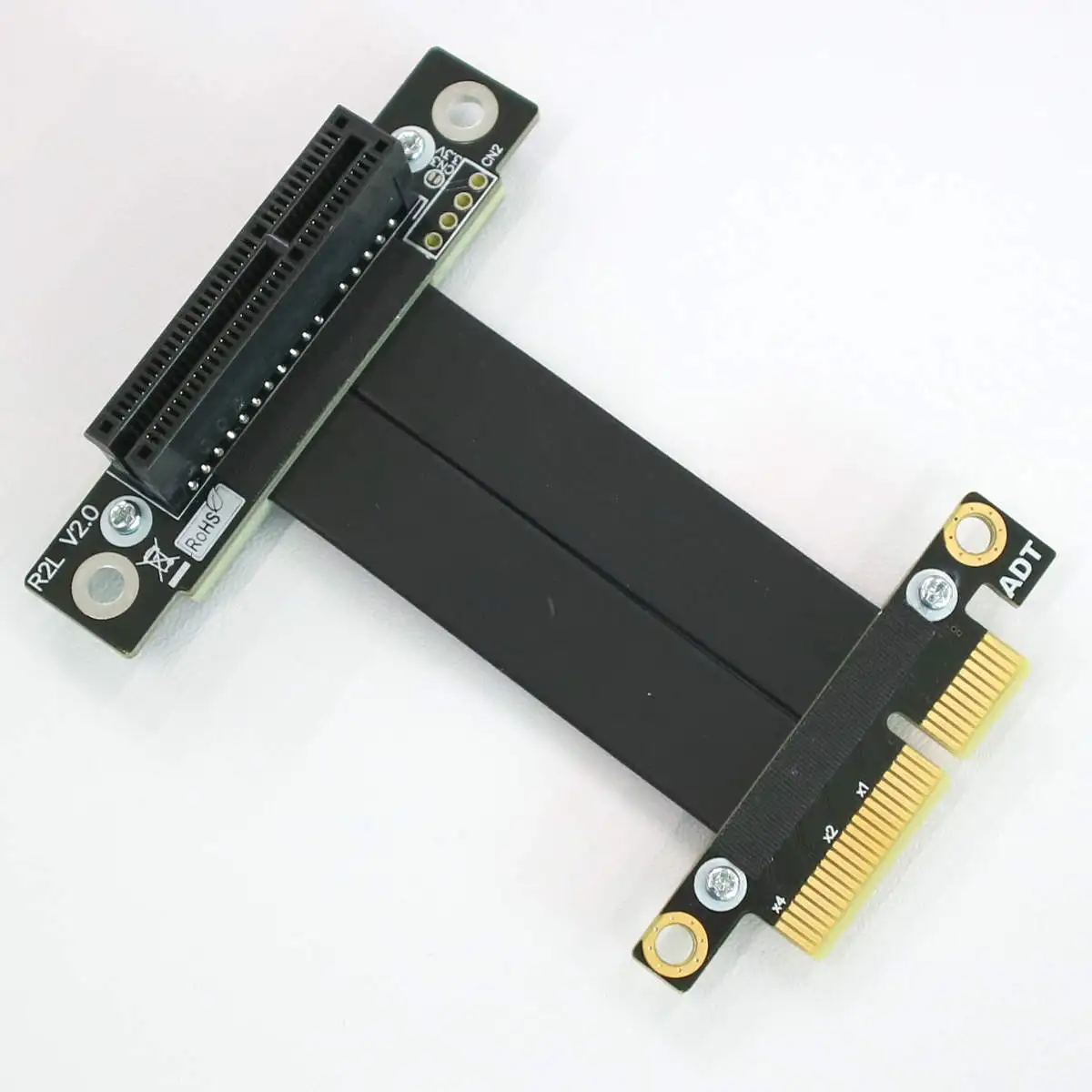

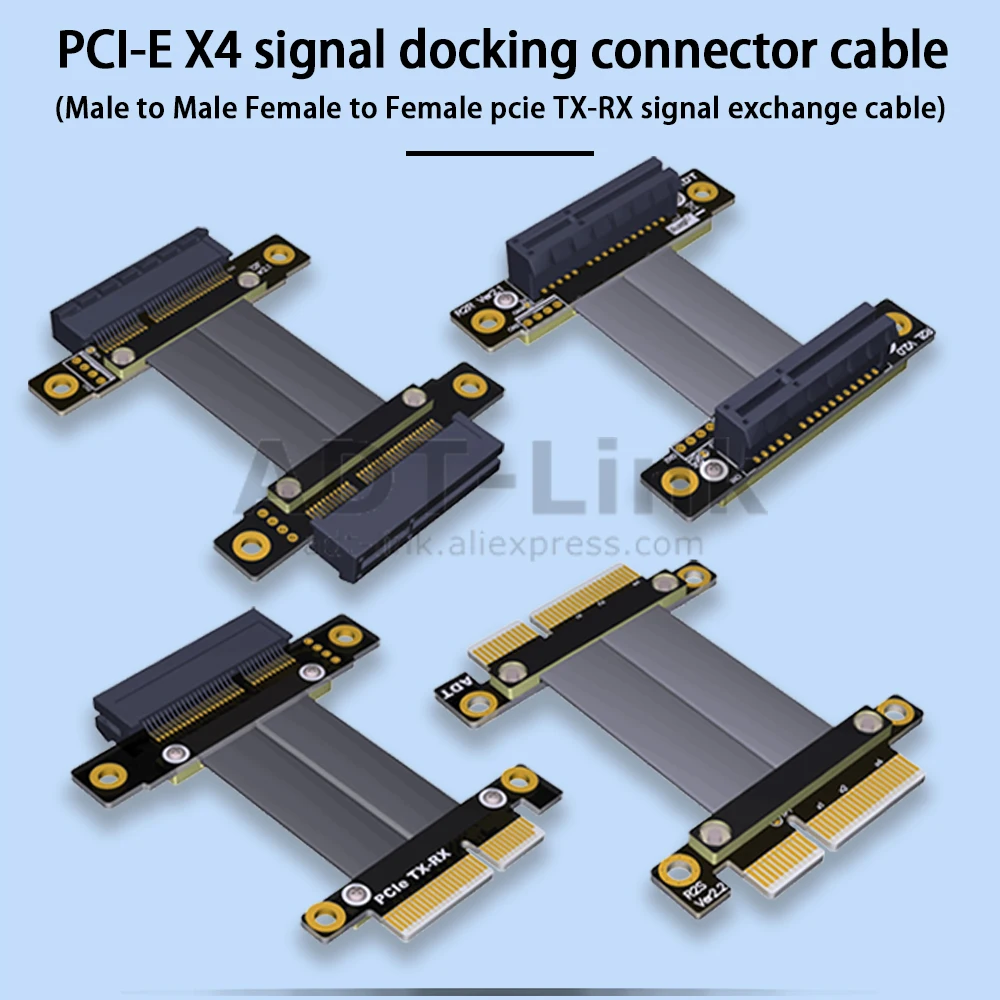

Número de piezaDescripciónAncho de bandaR22SSPCI-E x4, dedo de oro a dedo de oro, extensión directa Tx a TxPCIe 3.0 x4 (32G/bps)R22FFPCI-E x4, conector a conector, extensión directa Tx a TxPCIe 3.0 x4 (32G/bps)R22LRPCI-E x4, conector a conector, extensión directa Tx a TxPCIe 3.0 x4 (32G/bps)R22NSPCI-E x4,dedo doradoal dedo dorado, intercambio de señal Tx a RxPCIe 3.0 x4 (32G/bps)R22NFPCI-E x4, conector adedo dorado, Intercambio de señal Tx a RxPCIe 3.0 x4 (32G/bps)R22NLPCI-E x4, conector adedo dorado, Tx a Rxintercambio de señalPCIe 3.0 x4 (32G/bps)R22NRPCI-E x4, conector adedo dorado, Tx a Rxintercambio de señalPCIe 3.0 x4 (32G/bps)

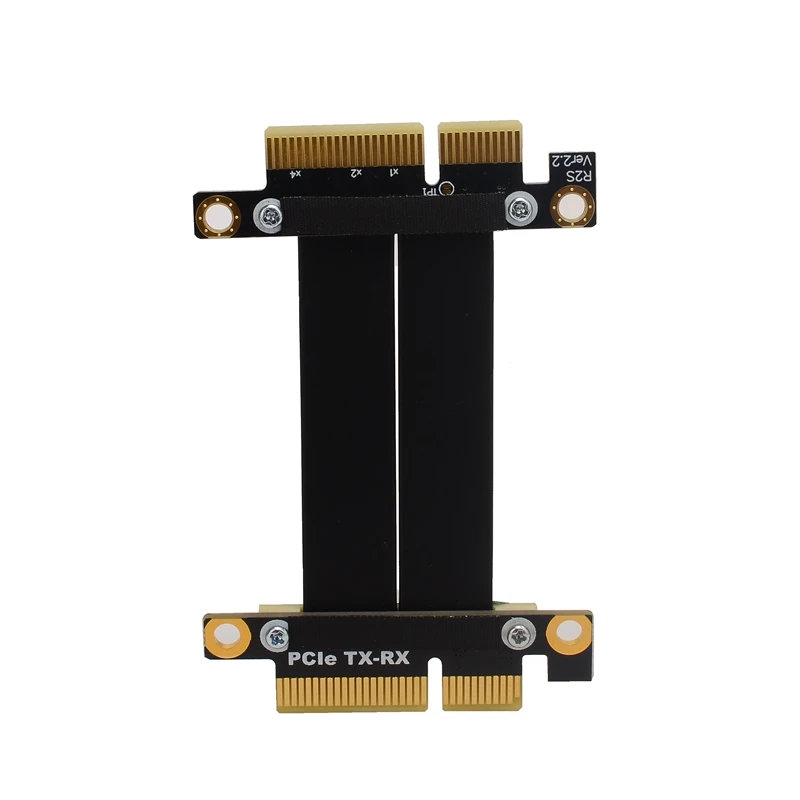

¿Existe un intercambio de señal PCIe Tx-Rx?
El rastro de señal PCI express de este producto se refiere a la siguiente imagen.

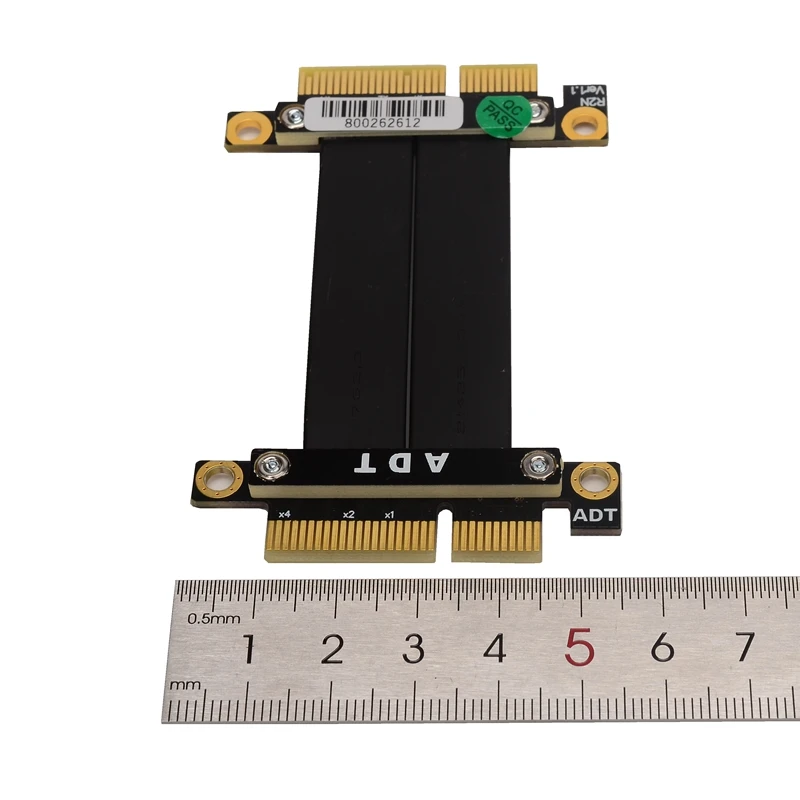

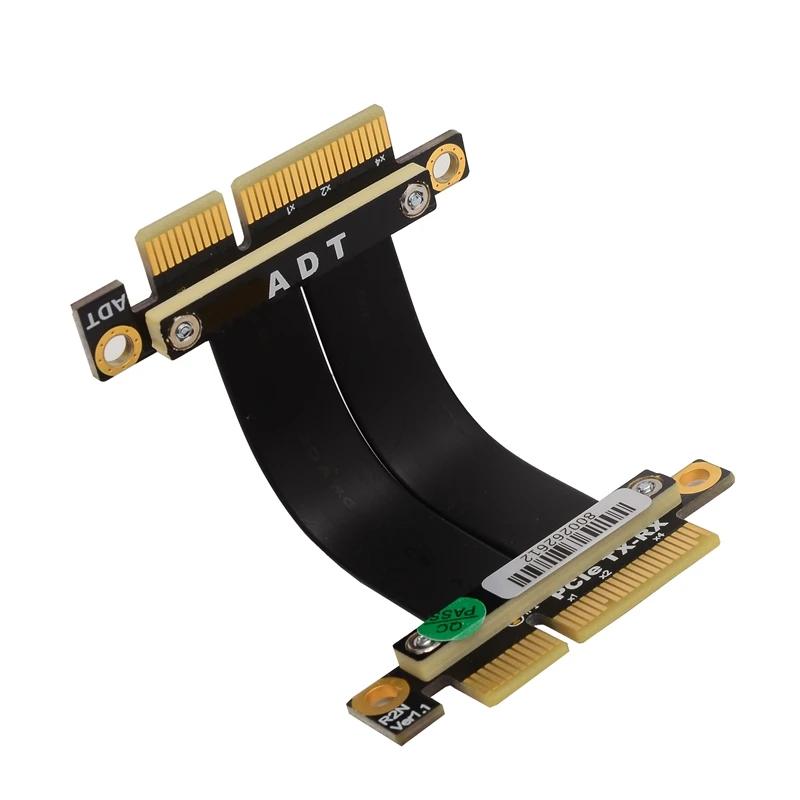

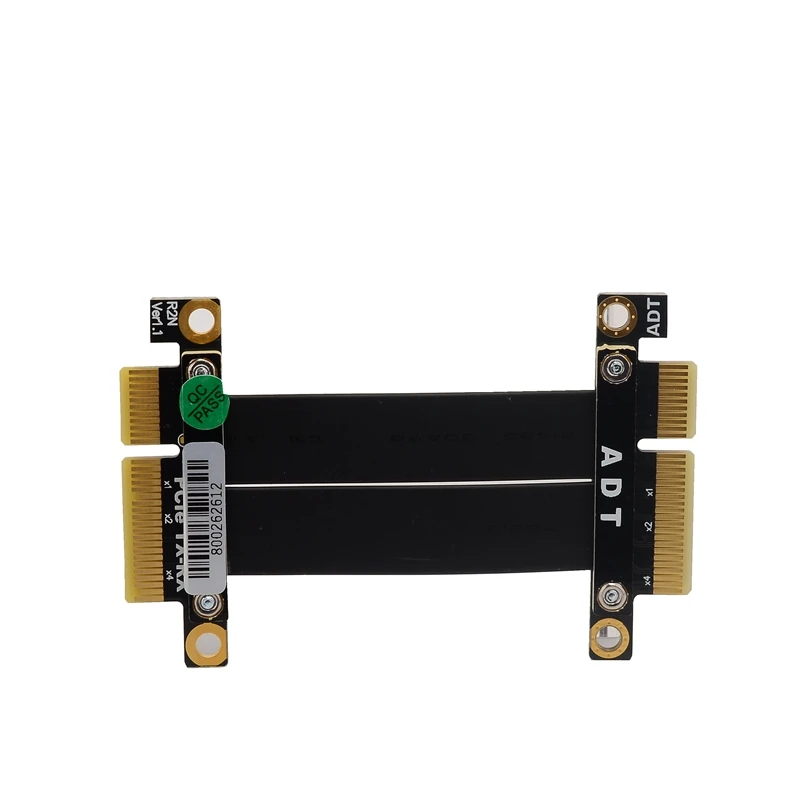

Modelo R22NS

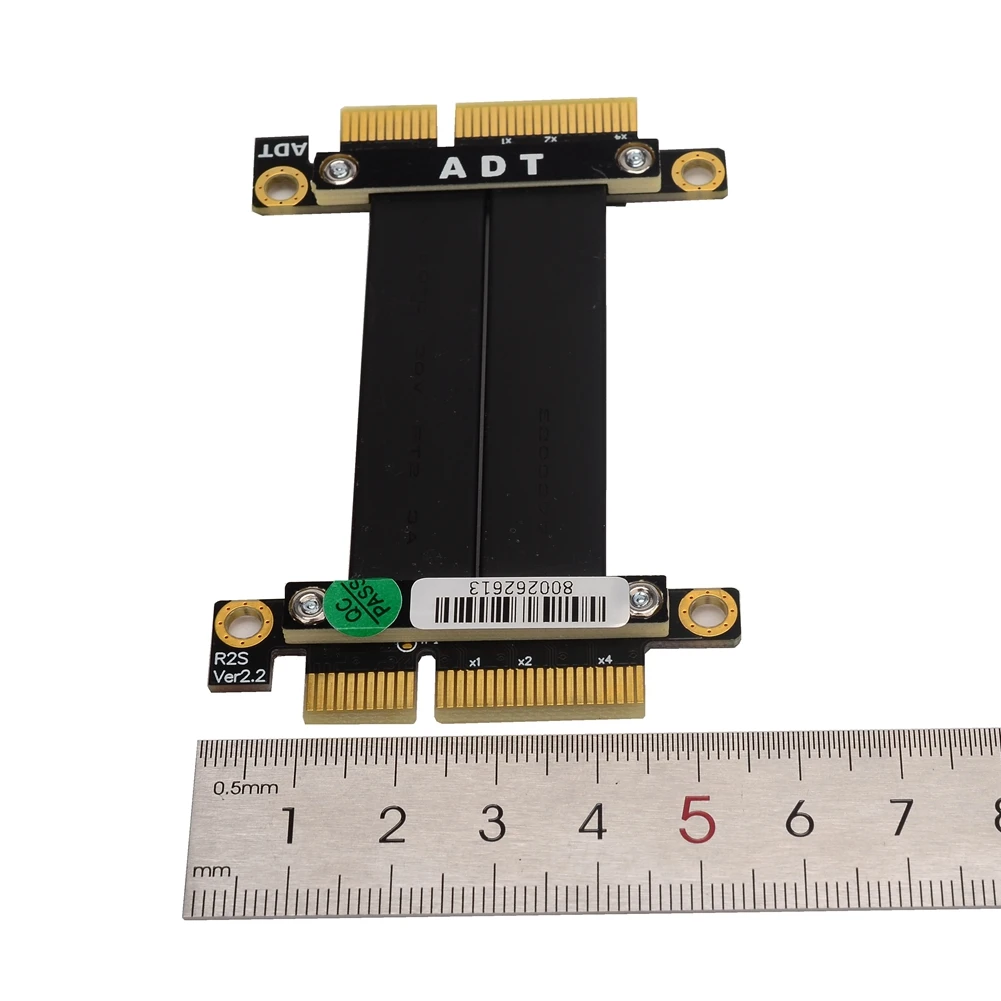

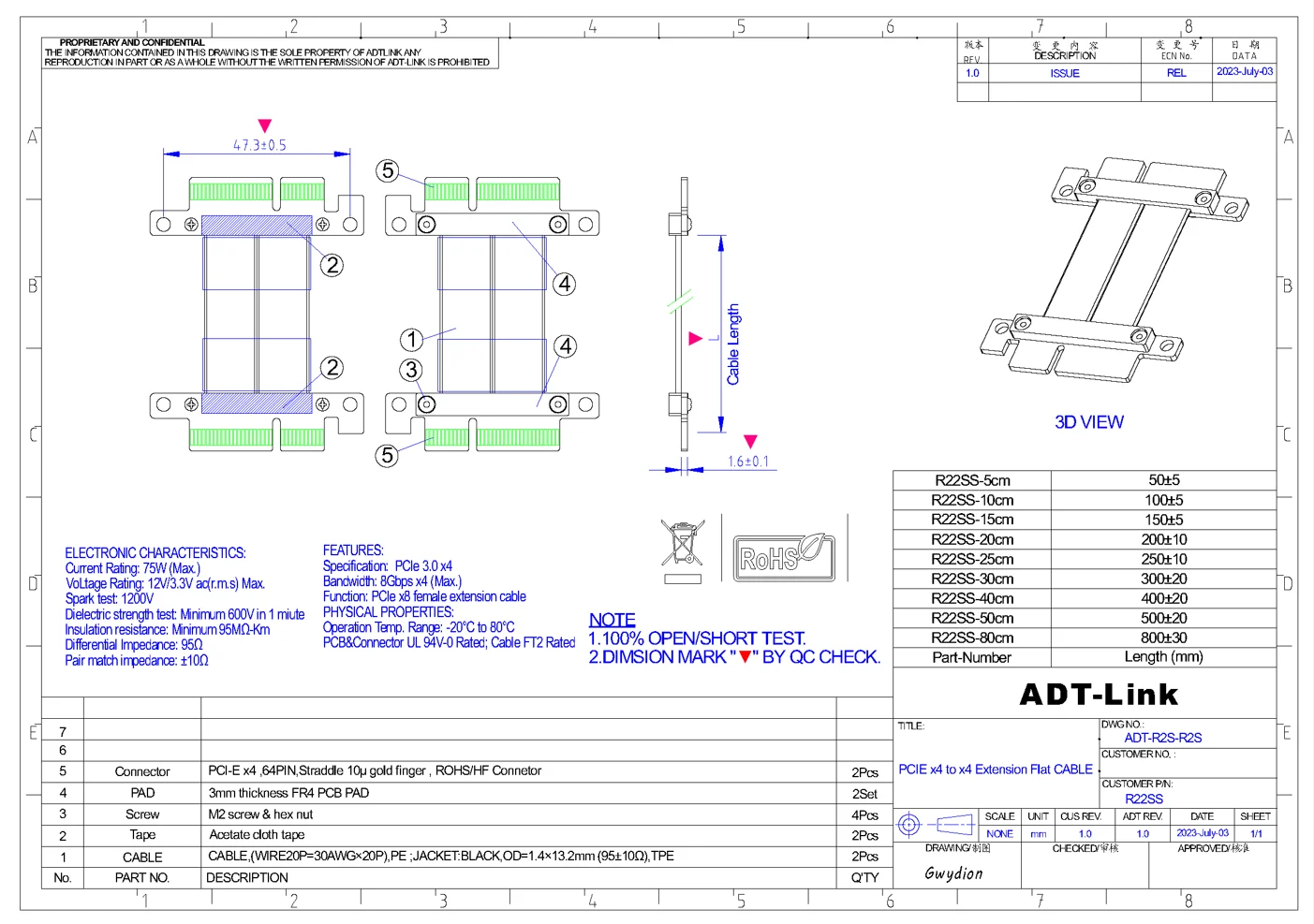

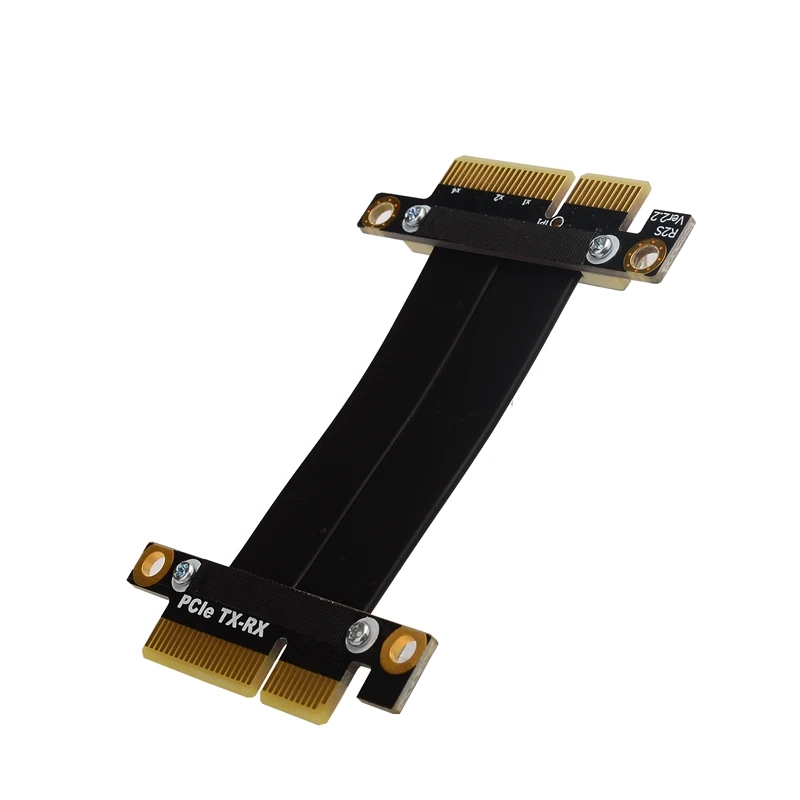

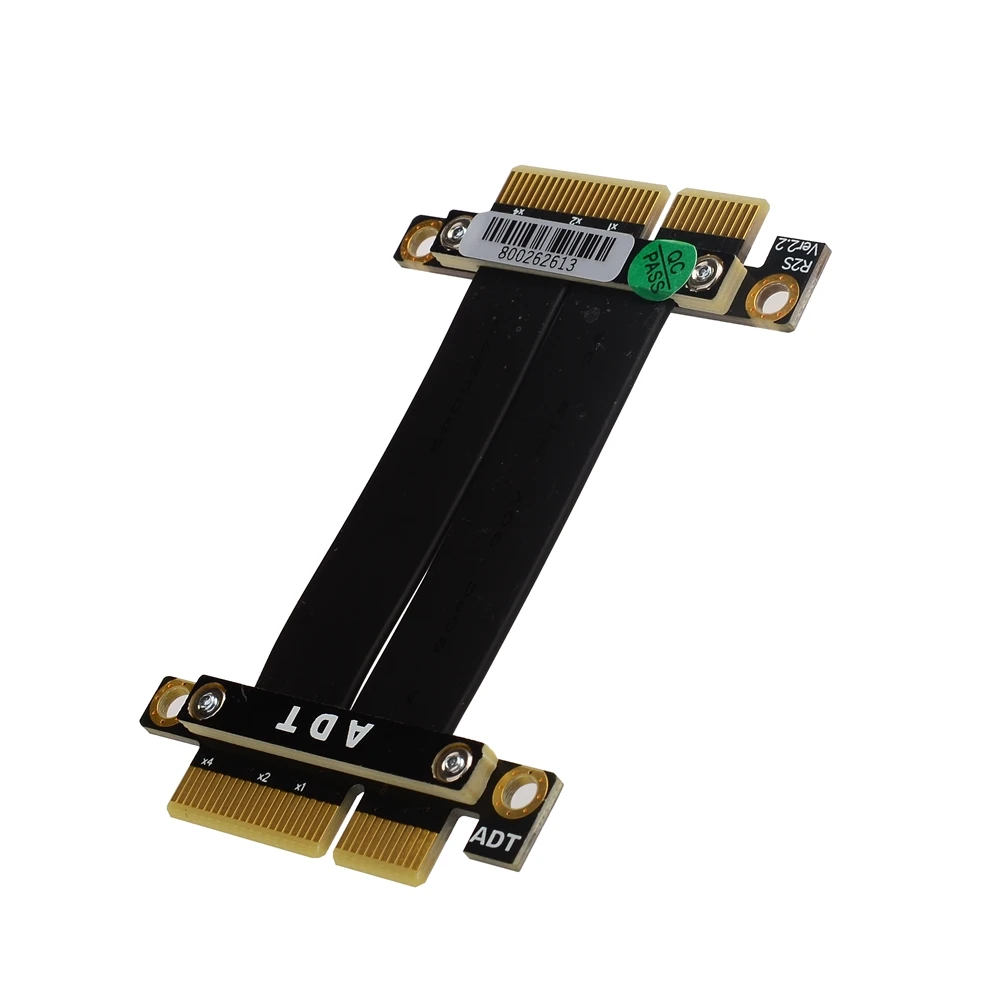

Modelo R22SS
Descargar:
Para abrir archivos PDF 3D.Por favor usesoftware.
FTP: Los Ángeles
Descarga de archivos PDF 3D
Descarga de archivos de especificaciones
Descarga de archivos esquemáticos
FTP: Hong Kong
Descarga de archivos PDF 3D
Descarga de archivos de STEP 3D
