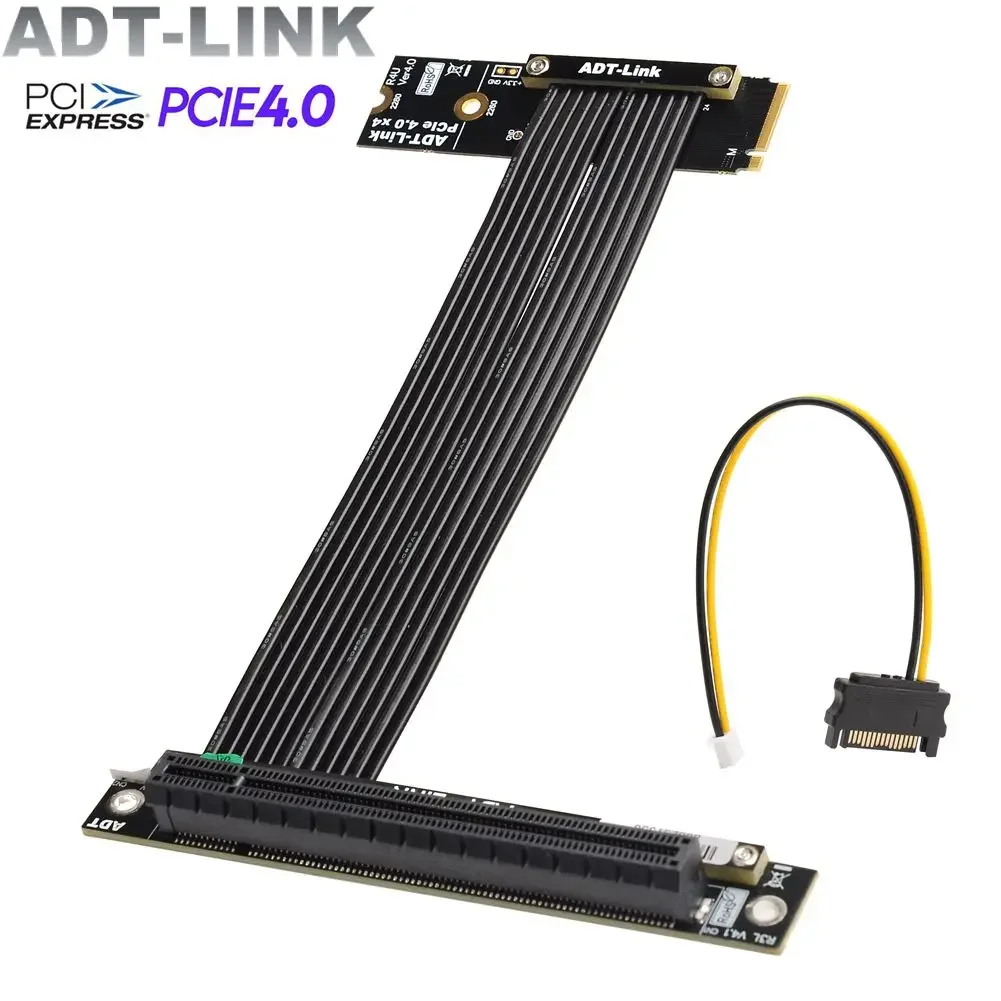

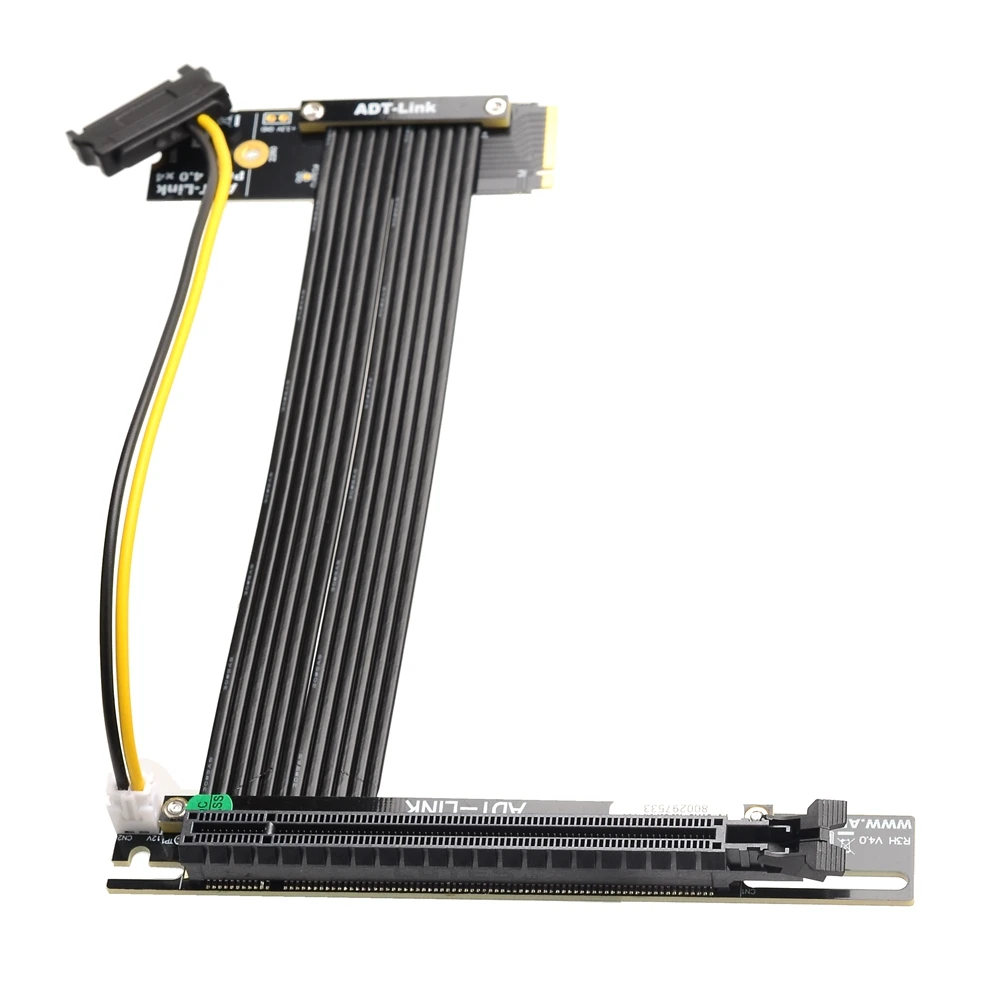

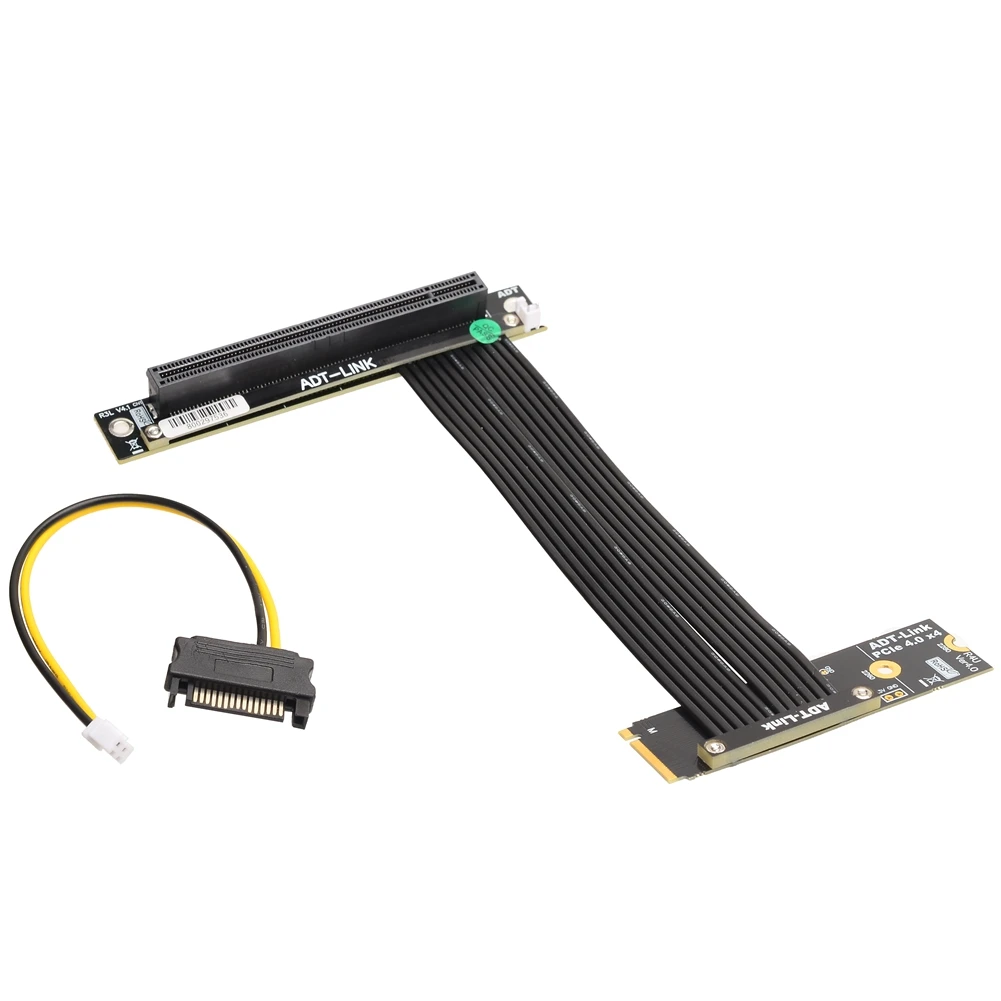

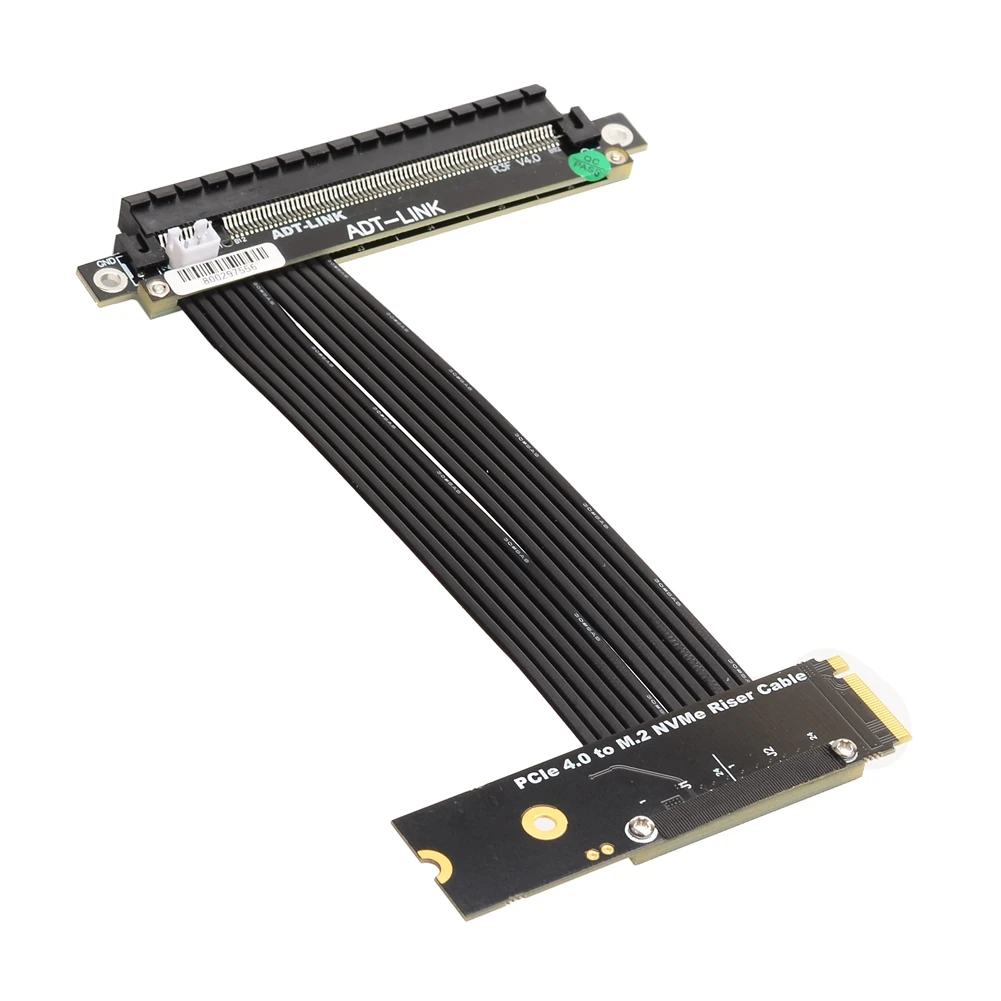

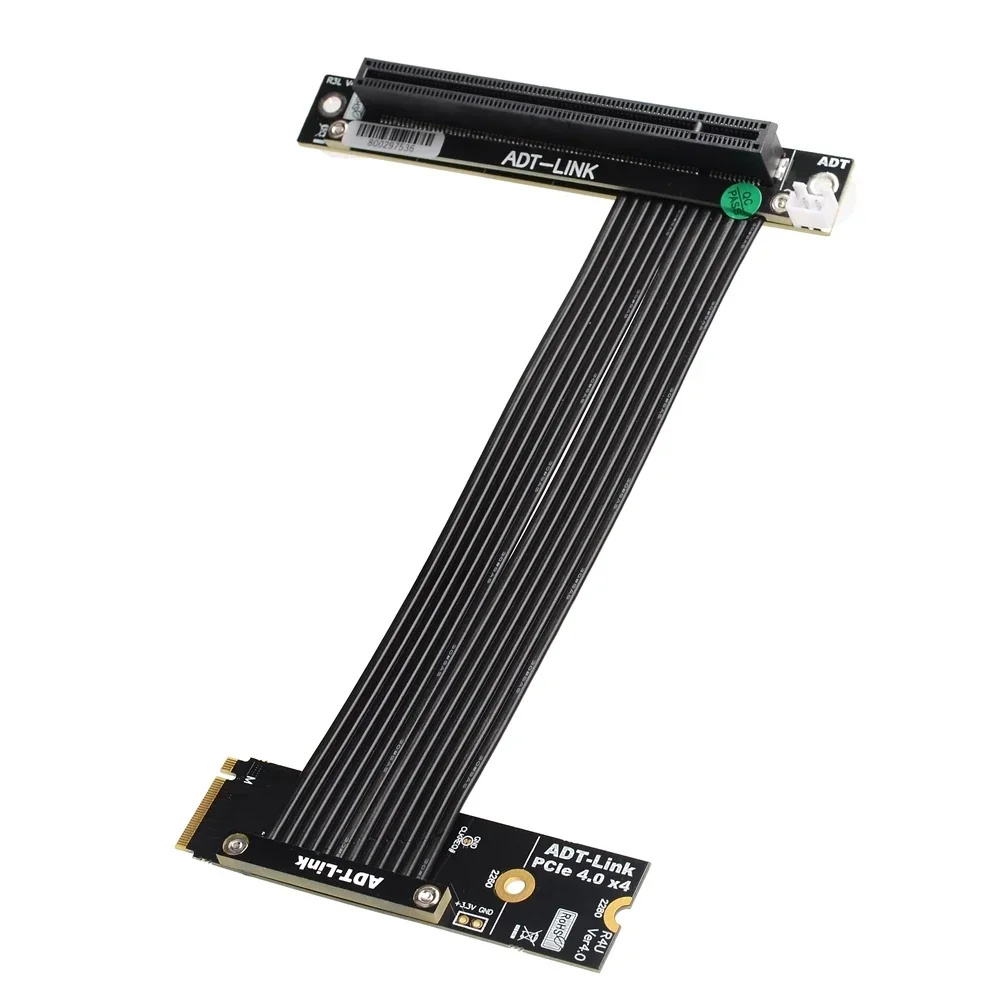

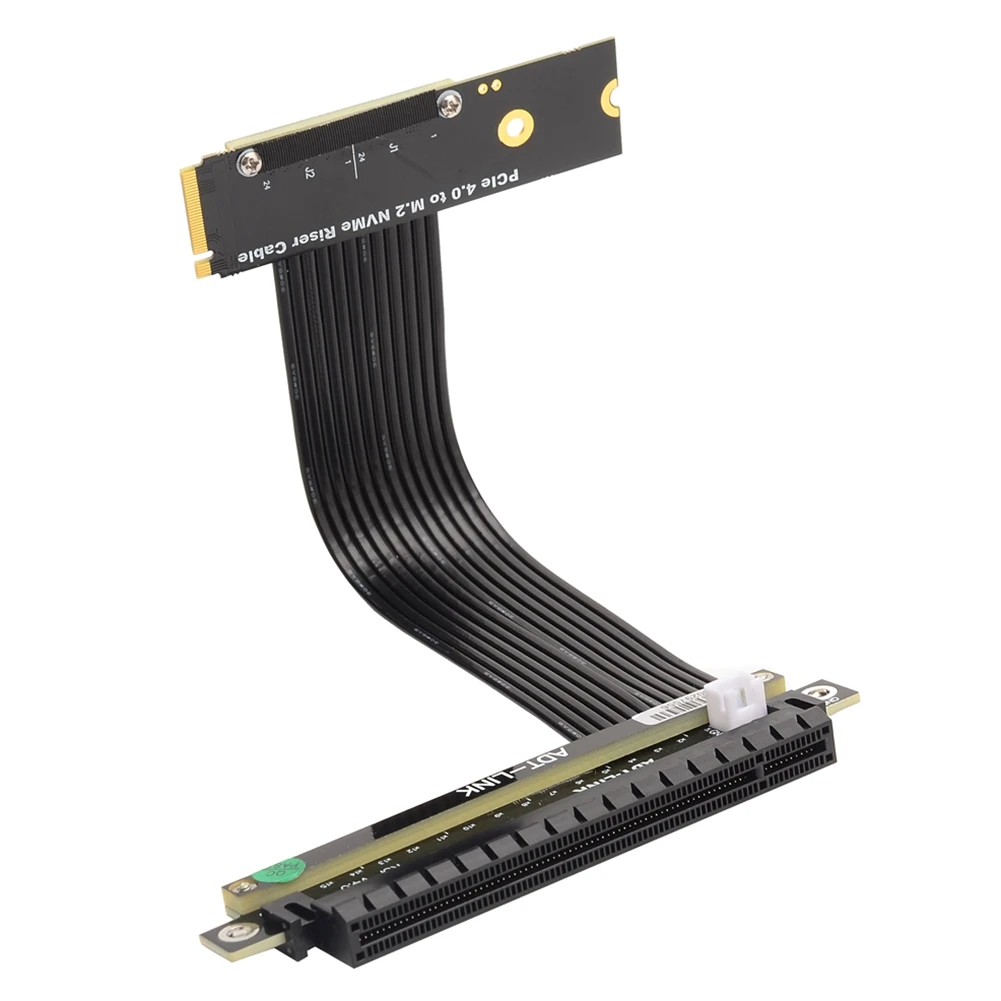

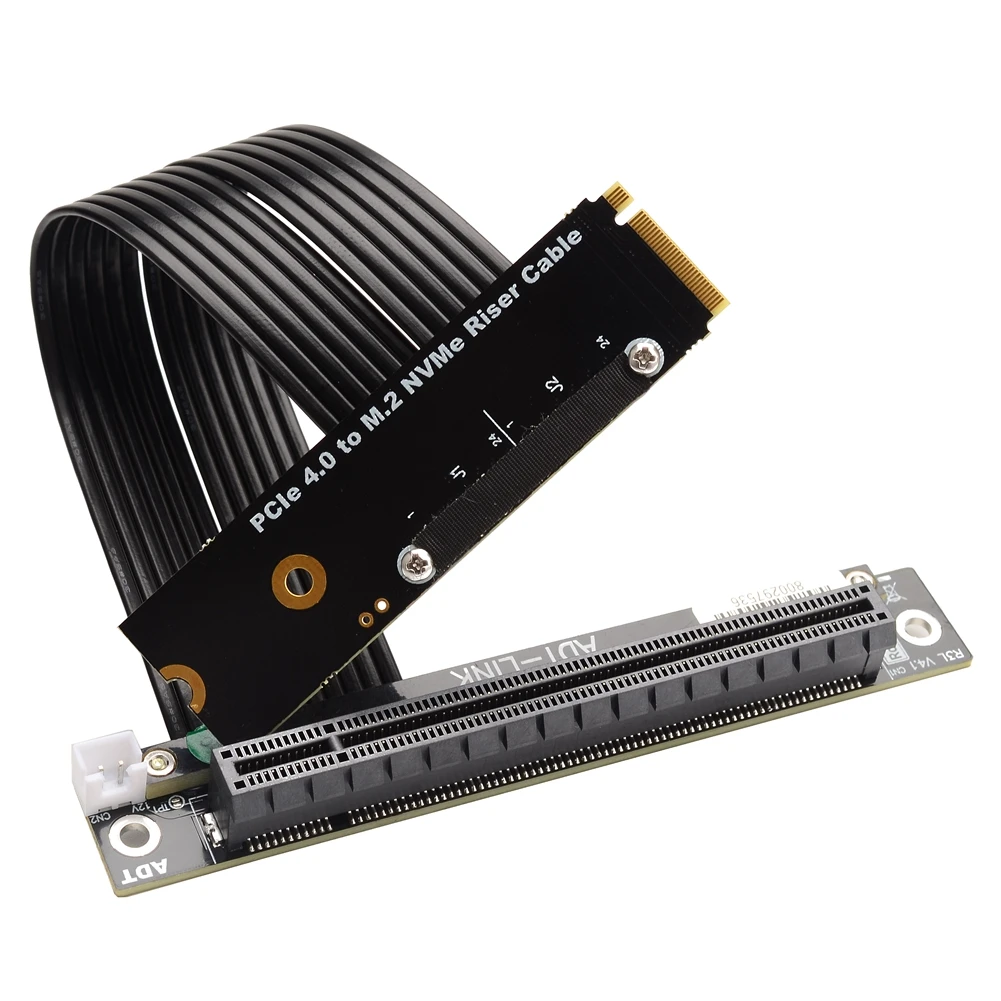

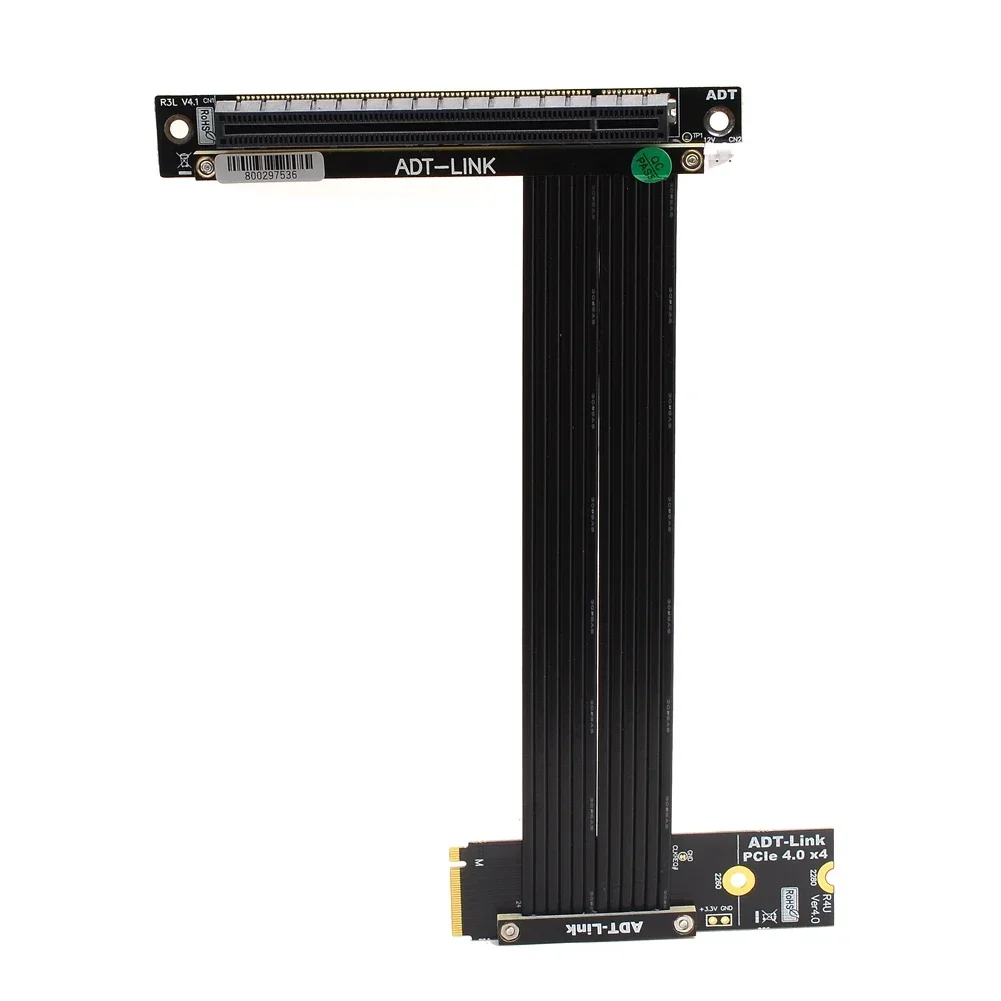

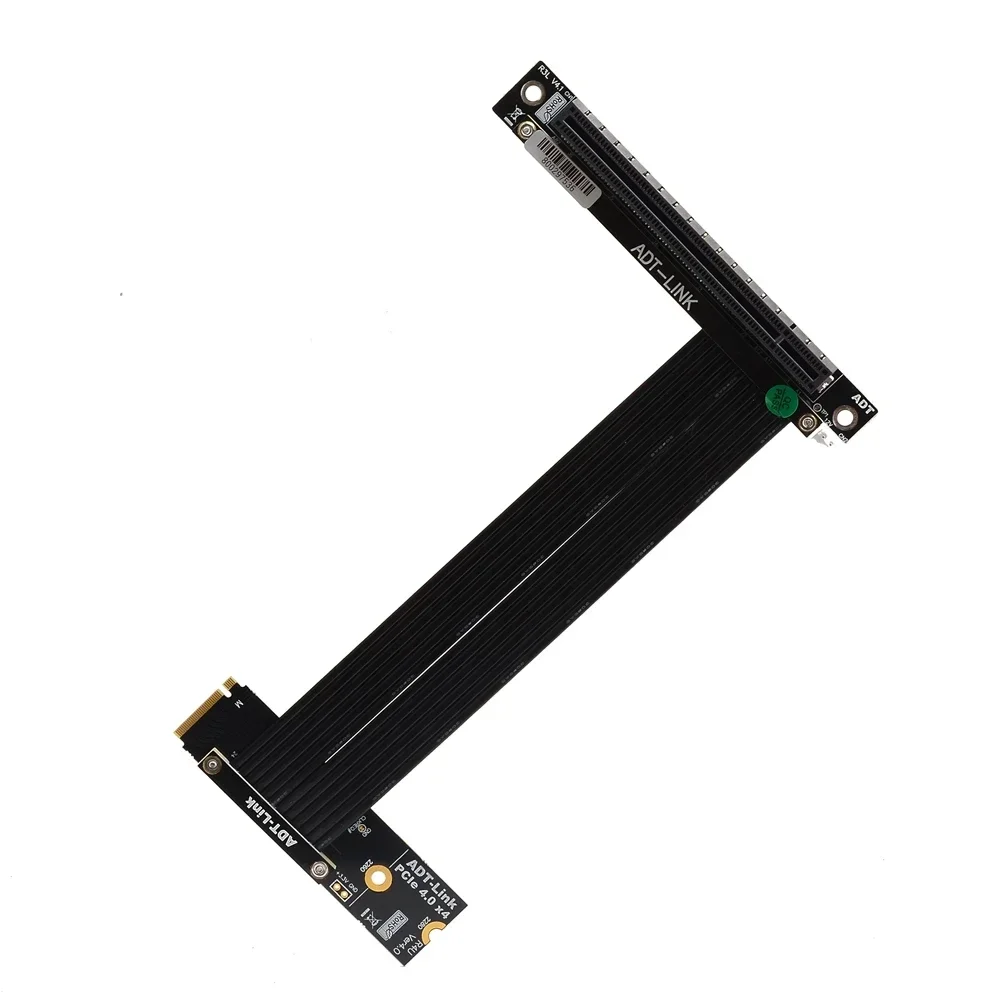

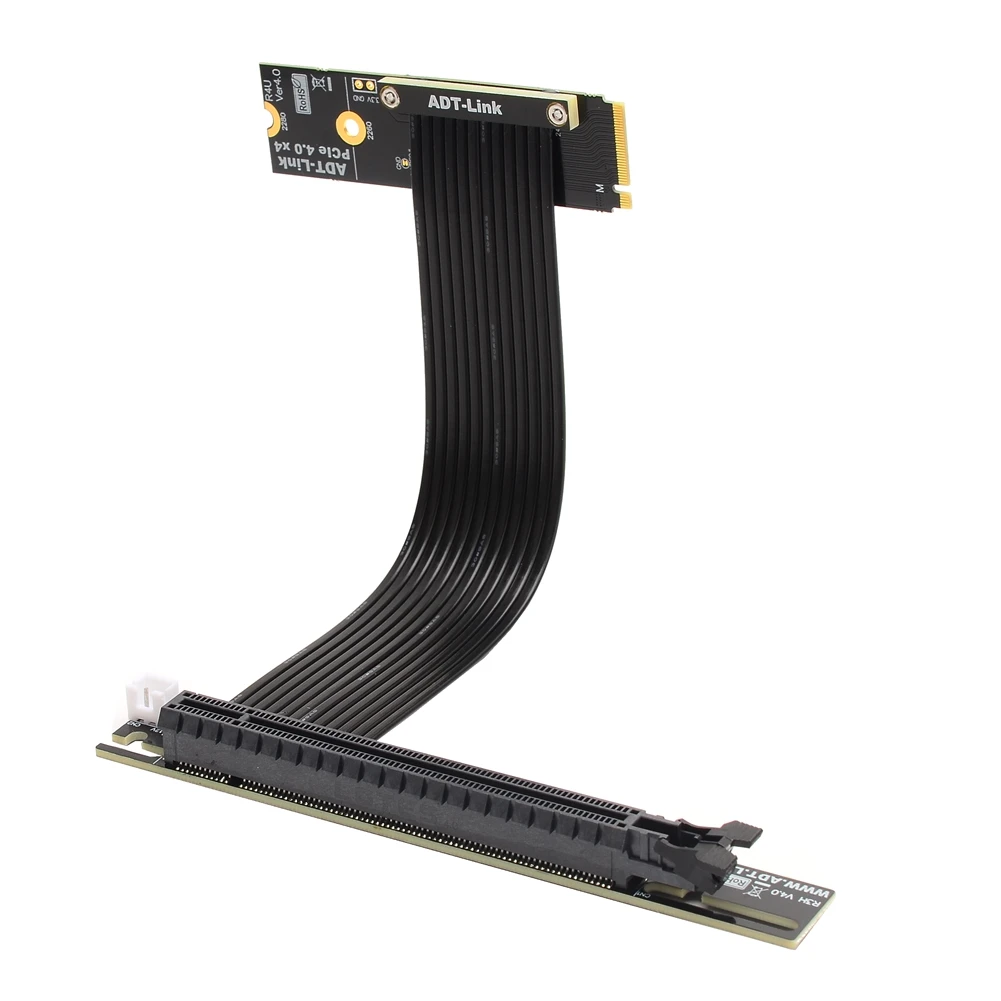

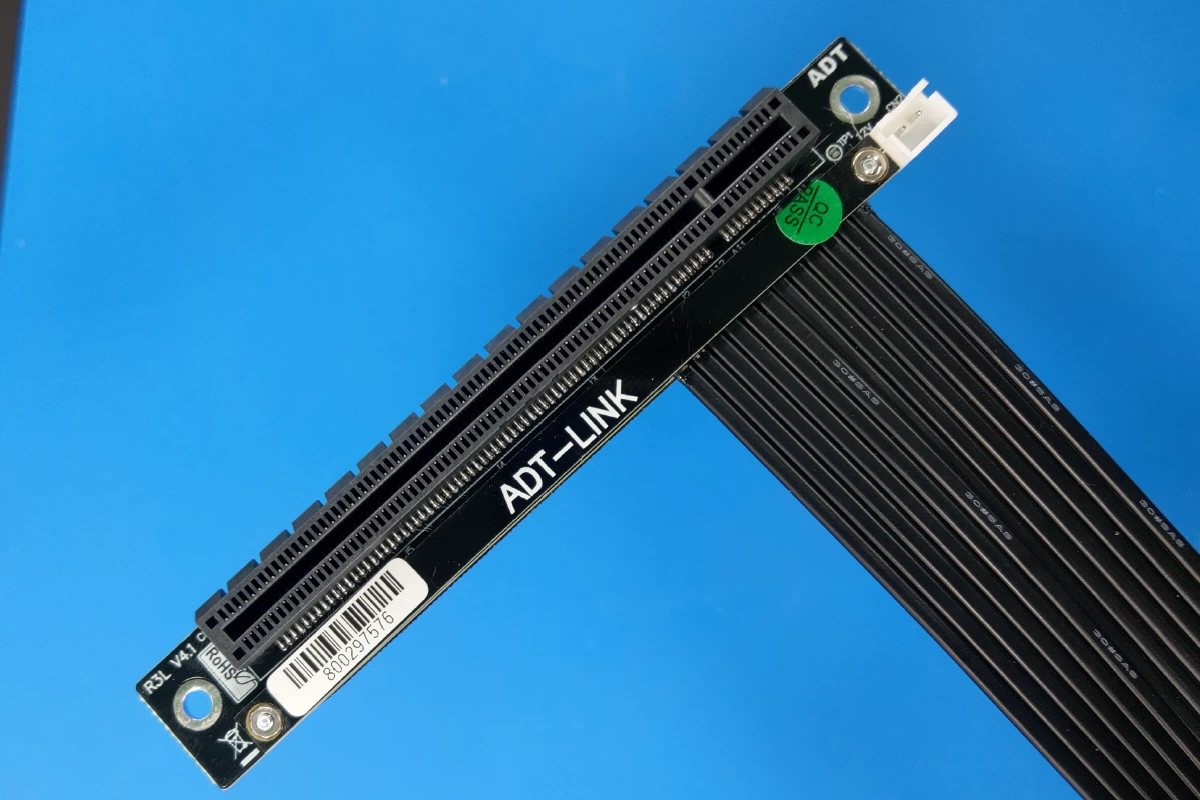

Cable de extensión ADT-Link M.2 NVMe a PCI-Express 4,0x16
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión M.2 NVMe Key M a PCIe x16
Modelo del producto: R43UF 4,0; R43UL 4,0; R43UH 4,0;
Velocidad de transferencia: PCIe 4,0x4, gen4, 64G/BPS (máx.)
Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar
Aplicación: Tarjeta de vídeo PCIe x16 a extensión M.2(ultra SSD, M-key).
Tarjeta gráfica adaptada: Admite tarjetas gráficas dentro de 4 años, usando cables de extensión, se puede conectar a la interfaz M.2 NVMe de la placa base
Restricciones de uso: PCIe 4,0 tiene altos requisitos en el equipo. Mientras el cable de extensión esté conectado, la señal se atenuará. Este producto no garantiza la velocidad completa de PCI-E 4,0. El equipo está envejecido. Si la señal es pobre o el ambiente no es bueno, por favor reduzca la velocidad a PCIe 3,0 o inferior.
Descripción del número de pieza:
Número de pieza
Descripción
Ancho de banda (máx.)

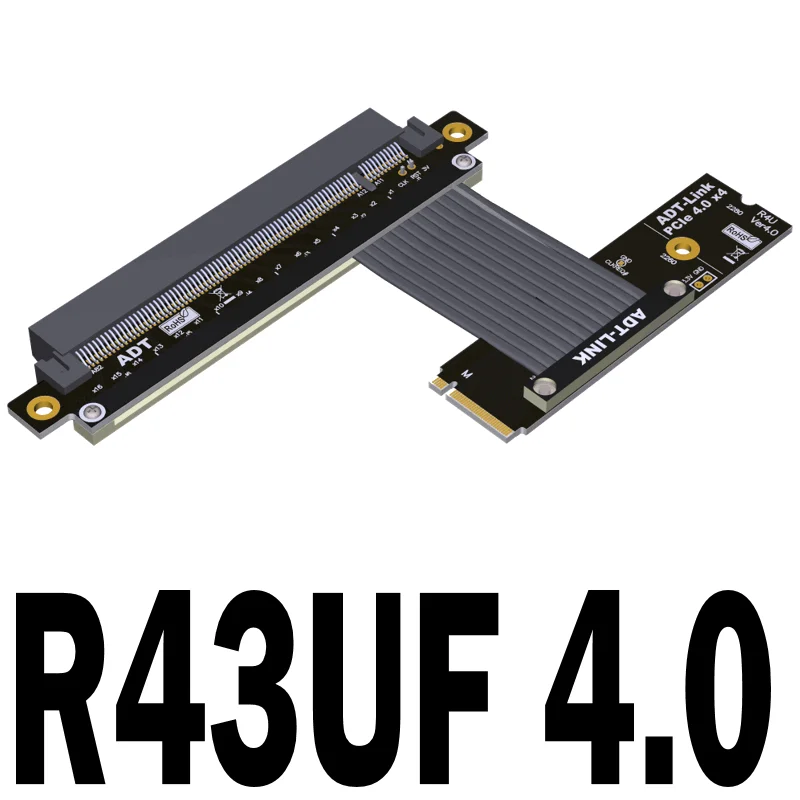

R43UF 4,0
M.2 key-M NVMe a PCIe X4 turn Cables de extensión vertical de férula de 180 grados
PCIe 4,0x4 (64G/BPS)

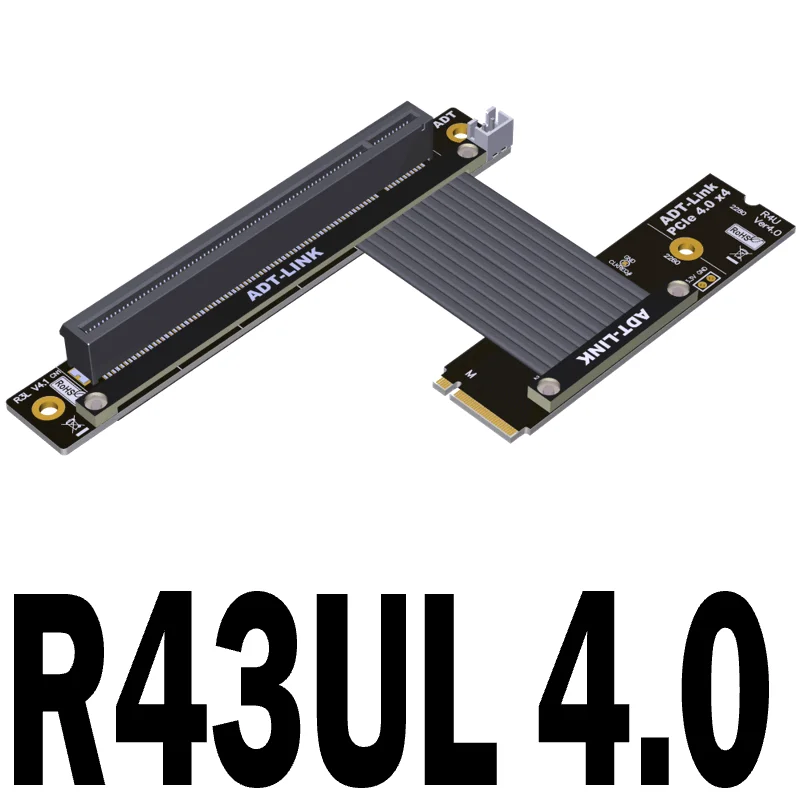

R43UL 4,0
Cables de extensión de 90 grados M.2 key-M NVMe a PCIe X4 turn
PCIe 4,0x4 (64G/BPS)

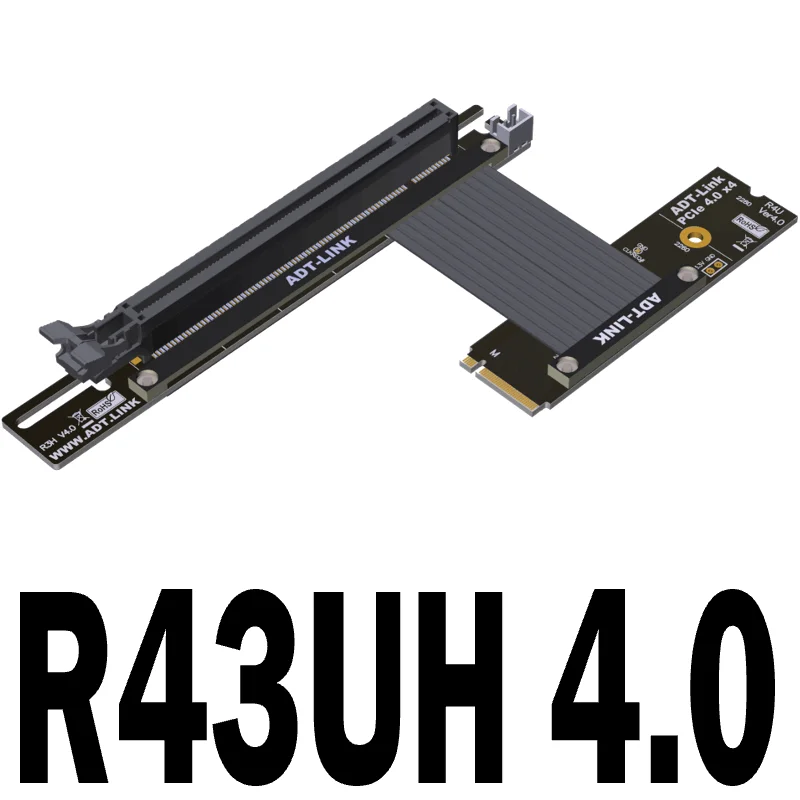

R43UH 4,0
Tecla M.2-M NVMe a PCIe X4 giro cables de extensión de 90 grados conector versión de bloqueo
PCIe 4,0x4 (64G/BPS)
R43: M.2 NVMe a x16
UL: Gire 90 grados en ángulo recto; UF: Gire 180 grados vertical férula
Descripción de la longitud del cable:

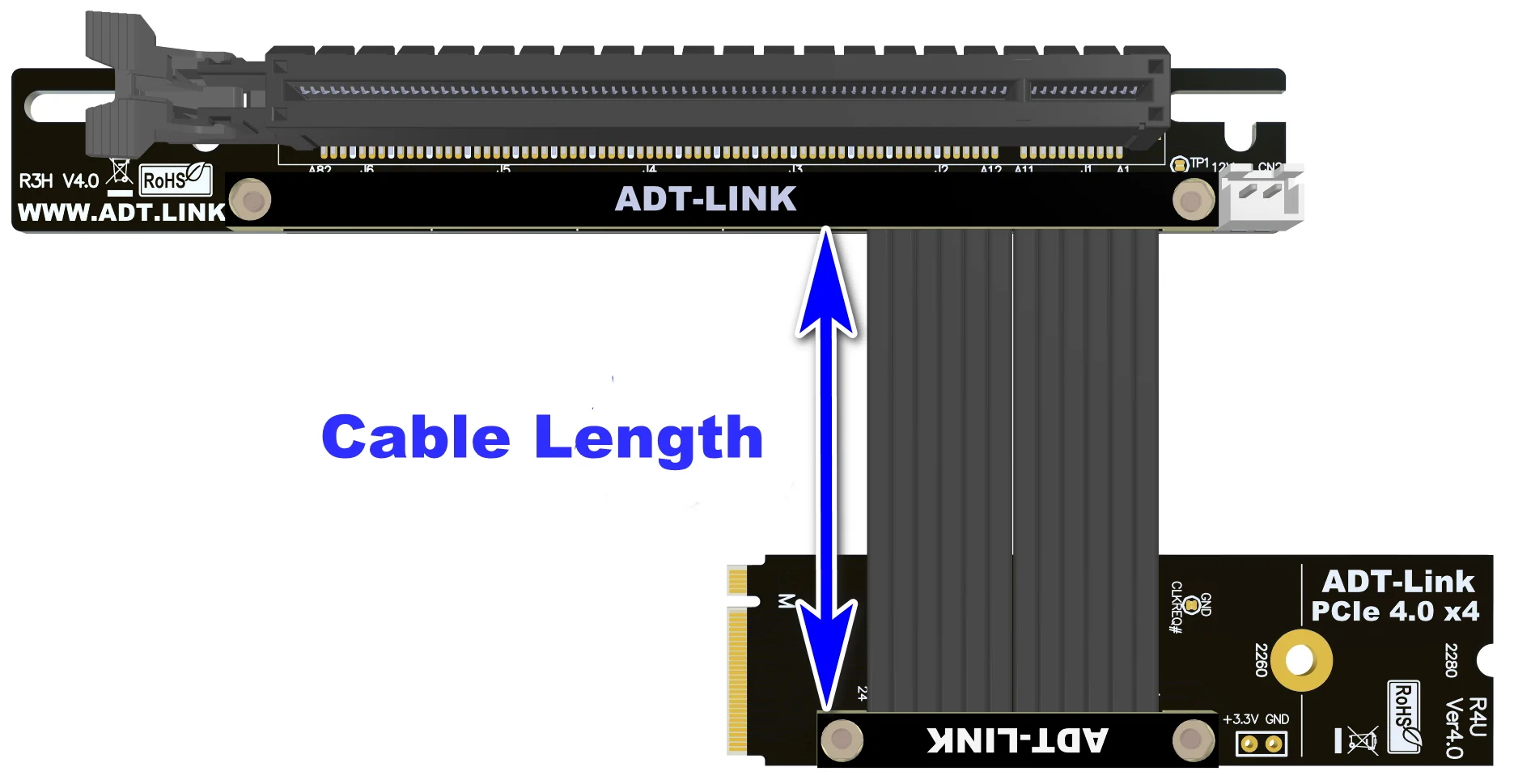

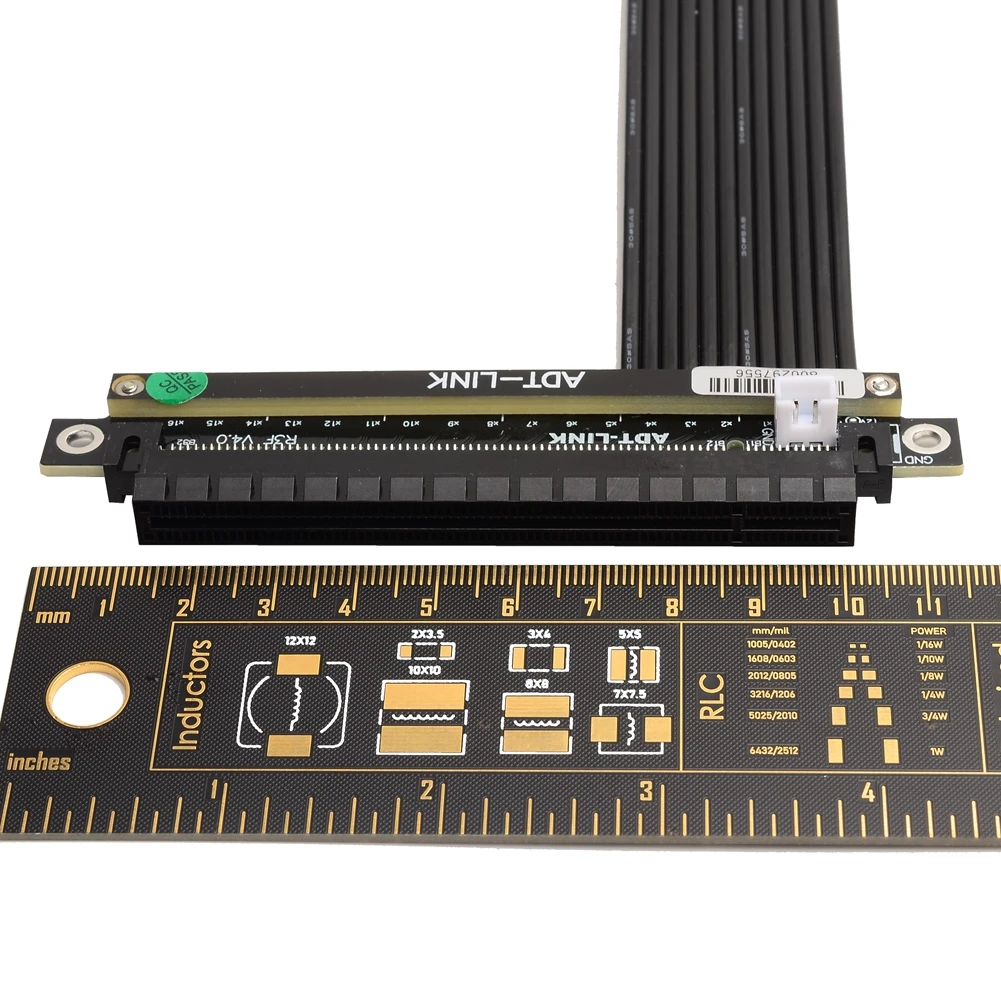

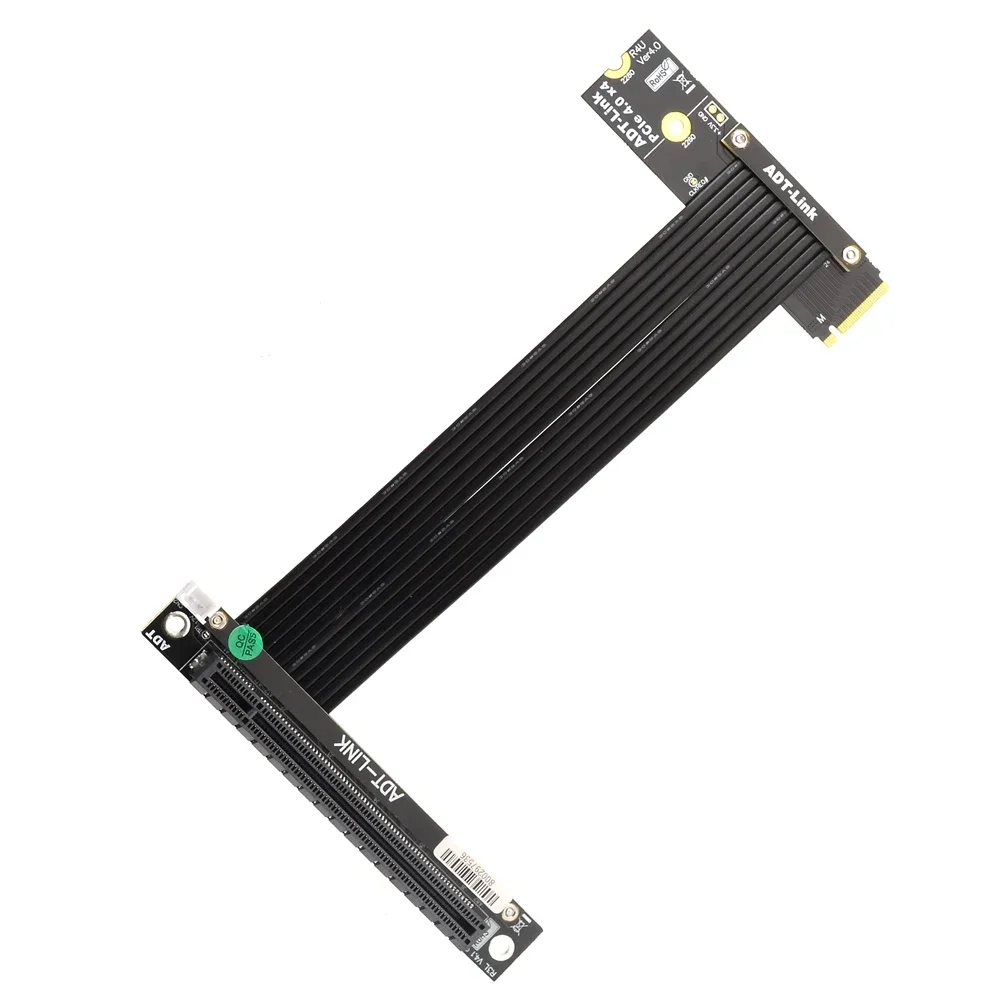

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para conocer la longitud del cable, consulte la flecha azul en la siguiente figura.
Preguntas y respuestas:
1) ¿Cuál es la calidad del cable? ¿Hay un escudo?
Hay blindaje de metal, polímero conductor de blindaje EMI avanzado, nuevos materiales para blindaje EMI, diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por el blindaje de interferencia electromagnética de polímero conductor para evitar la incidencia o emisión de frecuencias electromagnéticas, minimizar la interferencia y la degradación del rendimiento y reducir el peso del cable

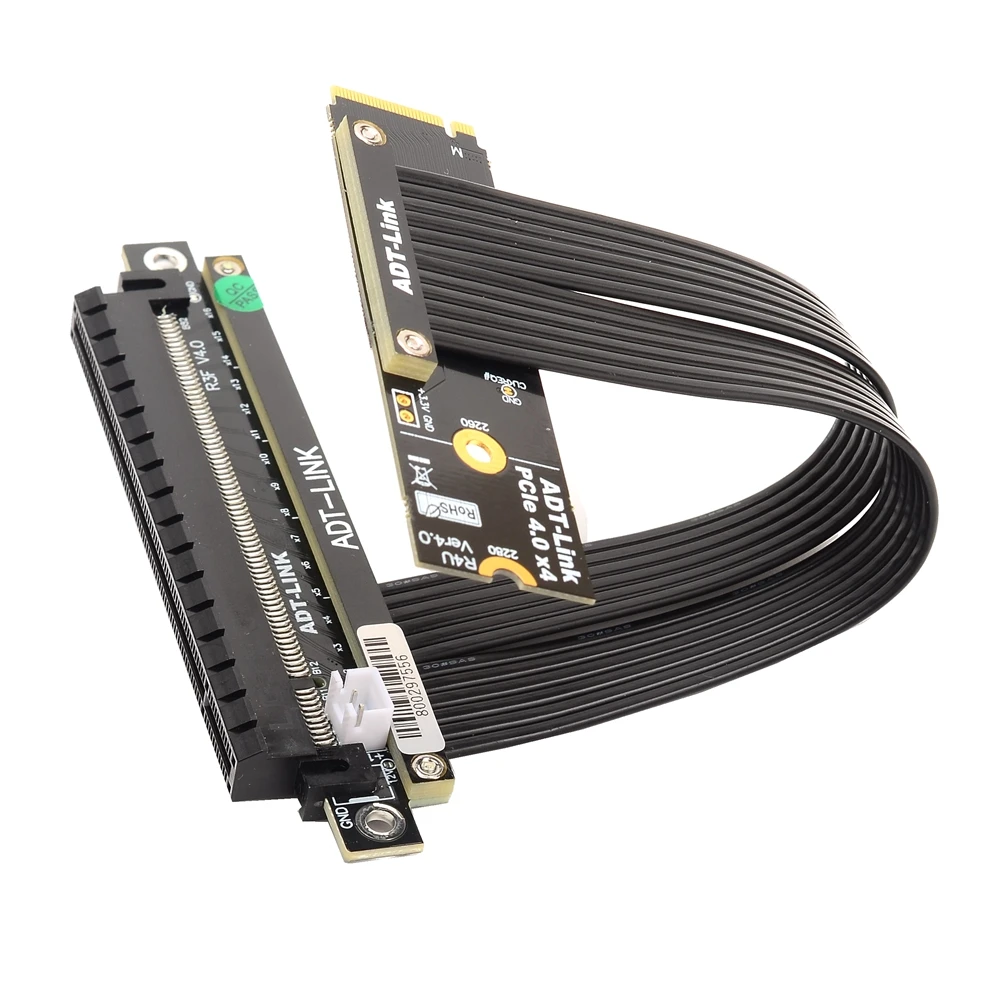

2) ¿El cable es suave? ¿Se puede doblar?El cable es el cable dedicado PCIe de cuarta generación desarrollado y diseñado por ADT. El cable negro tiene un grosor de 1,3mm, el cable plateado tiene un grosor de 1,4mm y el cable azul tiene un grosor de 0,85mm. El cable se puede doblar o plegar sin afectar el uso.3) ¿Por qué el rendimiento es bajo después de conectar el cable de extensión? ¿O se atasca lentamente o no funciona?Cuando el cable de extensión de la tarjeta gráfica está conectado, el rendimiento es insuficiente o la función es anormal. Hay tres problemas comunes:1. El cable de extensión está montado incorrectamente. El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cercana a la CPU. Otras ranuras tienen un rendimiento pobre.2. Los dedos dorados de la tarjeta gráfica o los terminales del enchufe de la placa base no están en buen contacto o tienen óxidos, lo que hace que la tarjeta se ralentice, y los puntos de contacto del dedo dorado deben estar limpios.3. La placa base está envejecida, la tarjeta gráfica está envejecida y el equipo tiene más de 4 años y no admite el uso de cables de extensión. Utilice a una velocidad más baja si el equipo está envejecido o la señal es pobre4) ¿Desea conectar el cable de alimentación?El cable de alimentación SATA está incluido con el producto y debe estar conectado.
5) Ventajas del producto:
1. Ventaja del cable, el cable de baja resistencia antiinterferencia de cuarta generación desarrollado y diseñado por ADT es resistente a los arañazos y al desgaste, y de alta frecuencia admite transmisión estable PCIe 4,02. Ventaja de longitud de línea, de 5cm a 100cm se puede personalizar3. La señal diferencial no tiene diseño de orificio de vía, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de micro cortocircuito CAF, y el producto es duradero4. El producto está hecho de materiales de alta calidad y el PCB está hecho de precisión. El PCB utiliza placas de alto TG. El espesor del material de cobre se espesa a 1oz. Los dedos de oro tienen suficiente contenido de chapado en oro y los pies de chapado en oro tienen buena conductividad eléctrica, lo que puede reducir la pantalla azul de choque causada por el aumento de la oxidación y la resistencia al óxido.5. El cable utilizado en el producto es muy duradero. Use juntas de PCB con un grosor de 3mm para proteger los puntos de soldadura de metal, y bloquee los tornillos y las tuercas hexagonales para sujetar el producto. El producto es fuerte y fiable, resistente a la tracción, antiinterferencias y no romperá el cable. El problema de la caída de las uñas. El cable se puede doblar o plegar sin afectar el uso.
