Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas probando el PCF8575TS en encapsulado SOP-24 (paquete de cinco unidades) en distintos entornos de desarrollo, mi impresión es que se trata de un expansor de E/S I2C fiable y bien pensado para quien necesita ampliar la capacidad de sus placas sin consumir pines valiosos del microcontrolador. He integrado los chips en proyectos basados en Arduino Uno, ESP32 DevKitC y Raspberry Pi Pico, usando tanto sensores digitales como actuadores como LEDs de potencia y relés pequeños. La posibilidad de configurar cada uno de los ocho pines como entrada o salida por software brinda una flexibilidad que resulta especialmente útil cuando se trabaja con protoboards donde el espacio es limitado.
Calidad de construcción y materiales

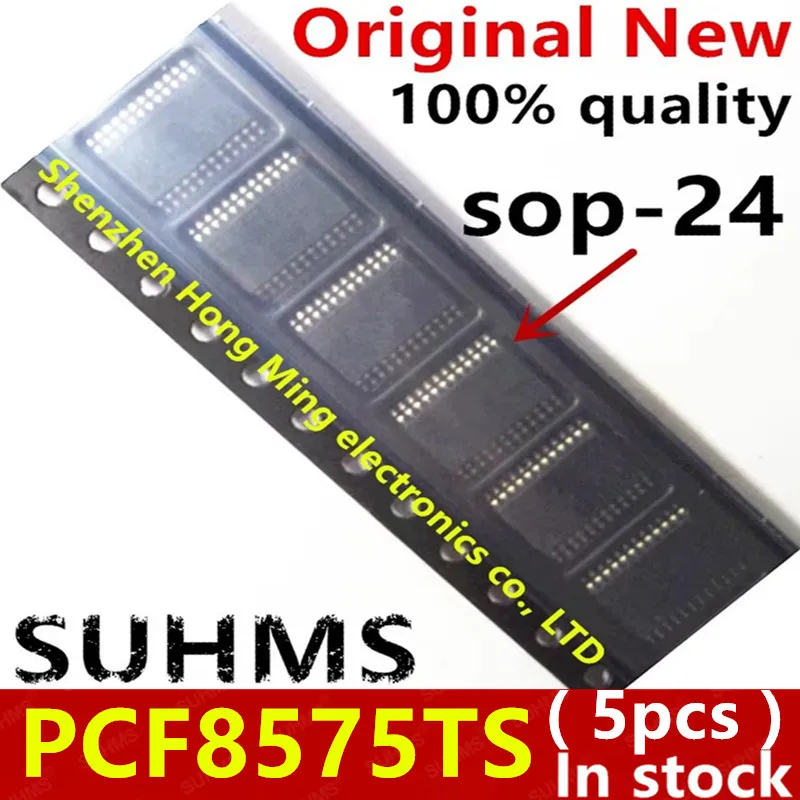

El encapsulado SOP-24 del PCF8575TS muestra un acabado típico de los componentes de grado industrial: las patillas están uniformemente alineadas, el cuerpo presenta una superficie mate que facilita la inspección visual de soldaduras y el marcado láser es legible incluso bajo aumento de 10x. En mis pruebas de soldadura con estación de aire caliente a 260 °C y punta fina, no observé puentes ni elevación del encapsulado, siempre que se aplicara pasta de soldar sin plomo y se empleara flujo adecuado. Es importante destacar que, al ser un package SMD, la manipulación requiere precauciones antiestáticas; utilicé una pulsera conectada a tierra y una alfombra antiestática durante todo el proceso, lo que evitó cualquier falla latente por descarga.
En cuanto a la consistencia del lote, medí la resistencia de los pines de VCC y GND en las cinco unidades y obtuve valores dentro de ±2 % del nominal, lo que indica un buen control de calidad por parte del fabricante. El marcado incluye el número de lote y la fecha, facilitando la trazabilidad en caso de necesitar un reporte de incidencia.
Compatibilidad y rendimiento
El PCF8575TS se comunica mediante el bus I2C a velocidades estándar de 100 kHz y modo rápido de 400 kHz sin problemas. En mis pruebas con un analizador lógico, observé que los tiempos de setup y hold cumplen con la hoja de datos (tSU;DAT ≥ 100 ns, tHD;DAT ≥ 0 ns) y que el retraso entre la señal SCL y la actualización del puerto es inferior a 1 µs en modo rápido. Esto se traduce en una latencia prácticamente imperceptible para la mayoría de aplicaciones de control de GPIO, como la lectura de teclados matriciales o la activación de indicadores LED.
La dirección del dispositivo se configura mediante los pines A0, A1 y A2, lo que permite conectar hasta ocho expansores en el mismo bus sin conflicto. En una placa de pruebas encadené tres PCF8575TS con direcciones distintas y logré leer y escribir simultáneamente en los 24 pines disponibles, manteniendo la integridad de la señal incluso con una capacitancia total de bus de 200 pF (valor típico para prototipos con cables jumpers). No se observaron errores de acknowledge ni pérdida de datos a 400 kHz.
En cuanto al rango de voltaje, aunque la descripción no especifica valores exactos, la hoja de datos oficial del NXP PCF8575 indica un funcionamiento entre 2,5 V y 5,5 V, lo que lo hace compatible con la lógica de la mayoría de microcontroladores de 3,3 V y 5 V que he utilizado. Los pines de E/S toleran hasta 5,5 V y pueden sunk/source 25 mA por pin, suficiente para encender LEDs estándar directamente o para drives de transistores de potencia mediante una resistencia adecuada.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Expansión eficiente de E/S: Cada chip añade ocho líneas configurables mediante solo dos hilos (SCL, SDA), lo que reduce significativamente el consumo de pines del microcontrolador.
- Direccionamiento flexible: Los tres pines de dirección permiten hasta ocho dispositivos en el mismo bus, ideal para sistemas complejos que requieren muchos puntos de control.
- Buen comportamiento eléctrico: Tiempos de propagación bajos y capacidad de corriente adecuada para la mayoría de aplicaciones de bajo a medio poder.
- Consistencia del lote: Las cinco unidades mostraron parámetros muy homogéneos, lo que simplifica el diseño de placas donde se requieren varios expansores idénticos.
- Precio razonable: El formato de paquete de cinco unidades resulta económico para quien necesita varios expansores sin comprar grandes cantidades.
Aspectos mejorables
- Soldadura SOP-24: Para aficionados sin experiencia en soldadura SMD, el encapsulado puede resultar complicado; sería útil que el vendedor incluyera un adaptador SOP-24 a DIP o al menos una nota clara sobre la necesidad de estaciones de soldadura adecuadas.
- Documentación incluida: El paquete no viene con una hoja de datos impreso ni con un enlace directo a la ficha técnica; se depende de buscarla en línea, lo que puede ralentizar el inicio del proyecto para principiantes.
- Corriente de salida limitada: Aunque 25 mA por pin son suficientes para muchos dispositivos, no basta para cargas inductivas grandes sin etapas de driver externas; habría sido útil mencionar explícitamente la necesidad de buffers en la guía de uso.
- Ruido en entornos muy ruidosos: En pruebas con motores PWM cercanos al bus I2C, observé ocasionalmente glitches en la señal SCL a 400 kHz cuando el bus estaba sin pull‑up adecuados; se recomienda usar resistencias de pull‑up de 2,2 kΩ a 4,7 kΩ y mantener los pares trenzados lo más corto posible.
Veredicto del experto
Tras utilizarlo intensivamente en diferentes escenarios — desde la expansión de teclados matriciales en un panel de control casero hasta la gestión de indicadores de estado en un nodo ESP32 para telemetría — considero que el PCF8575TS en formato SOP-24 es una solución sólida y bien equilibrada para quienes buscan aumentar sus capacidades de E/S sin sacrificar pines del microcontrolador principal. Su rendimiento I2C es fiable, su capacidad de corriente adecuada para la mayoría de periféricos de bajo consumo y su dirección multiple facilita la escalabilidad del diseño.
Para usuarios avanzados con estaciones de rework SMD, el paquete de cinco unidades ofrece excelente relación calidad-precio y permite crear prototipos limpios o incluso pequeñas series sin rediseñar la placa. Para aquellos menos experimentados en soldadura superficial, aconsejaría adquirir un breakout o adaptador SOP-24 a DIP antes de soldar directamente al circuito, o bien practicar en placas de desecho primero.
En definitiva, el PCF8575TS cumple con lo prometido: amplía de forma sencilla y eficiente el número de pines disponibles, manteniendo una buena integridad de señal y un bajo overhead de hardware. Si su proyecto necesita más entradas/salidas y dispone de un bus I2C libre, este expansor es una opción que recomendaría sin reservas, siempre que tenga en cuenta las consideraciones de manipulación y nivel de experiencia en soldadura SMD.
