Descripción
1.Parámetro del producto
Chip central: PCF8574T (chip de temperatura amplia de grado industrial original NXP)
Voltaje de entrada: 2,5 V ~ 6,0 V CC (compatible con el sistema de 3,3 V/5 V, necesita fuente de alimentación regulada)
Capacidad de expansión de E/S: puerto cuasi bidireccional de 8 bits (P0-P7)
Interfaz de comunicación: bus I2C (modo estándar de 100 kHz)
Capacidad de unidad: puerto único máximo 25 mA, corriente de absorción total del paquete 80 mA (puede controlar directamente el LED)
configuración de la dirección: dirección de hardware de 3 bits (A0/A1/A2), compatible con hasta 8 dispositivos en cascada (64 E/S)
Función de interrupción: salida de interrupción de drenaje abierto (INT, activo bajo)
característica de consumo de energía: corriente de espera ≤ 2,5 μA, corriente de trabajo ≤ 40 μA
temperatura de trabajo:-40℃ ~ +85℃ (certificación de temperatura amplia industrial)

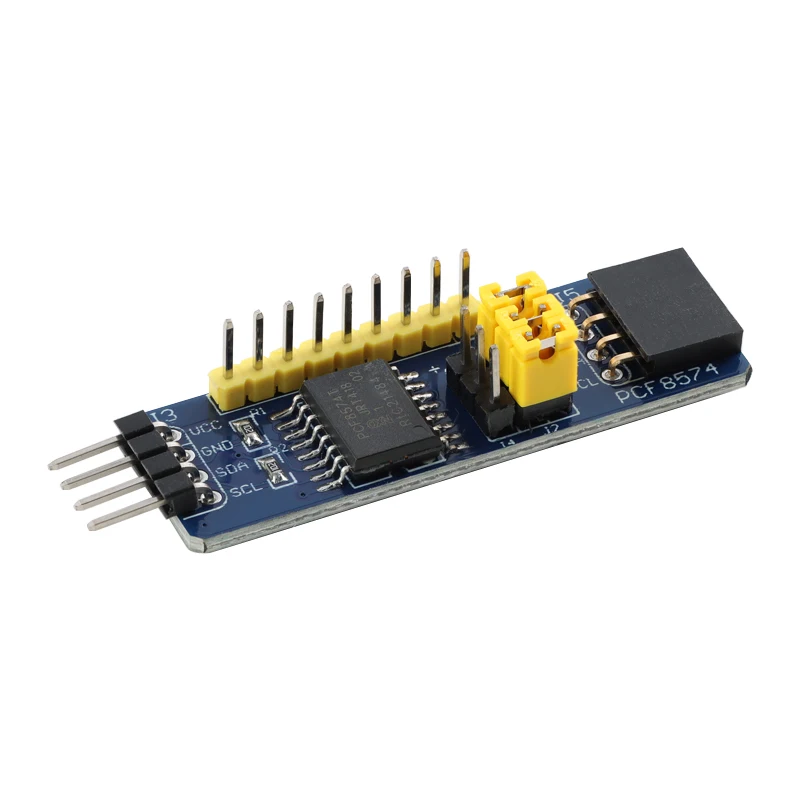

Tamaño del módulo: 37,5 mm × 16,7 mm (configuración de dirección del interruptor DIP integrado)
2.Introducción de la función principal del producto.
El módulo PCF8574T proporciona al microcontrolador una expansión de E/S programable de 8 vías de bus I2C, que admite conmutación de modo de entrada/salida casi bidireccional.La función de interrupción incorporada (pin INT) puede monitorear los cambios de señal externos en tiempo real (como el disparador de teclas) sin sondeo continuo.Admite 8 módulos en cascada para expandirse a 64 canales de E/S, es compatible con placas de desarrollo convencionales como STM32, y es adecuado para escenarios de E/S de alta densidad como control industrial, unidad de matriz LED, gestión de sensores domésticos inteligentes, etc.El consumo de energía típico es de sólo 40μA.

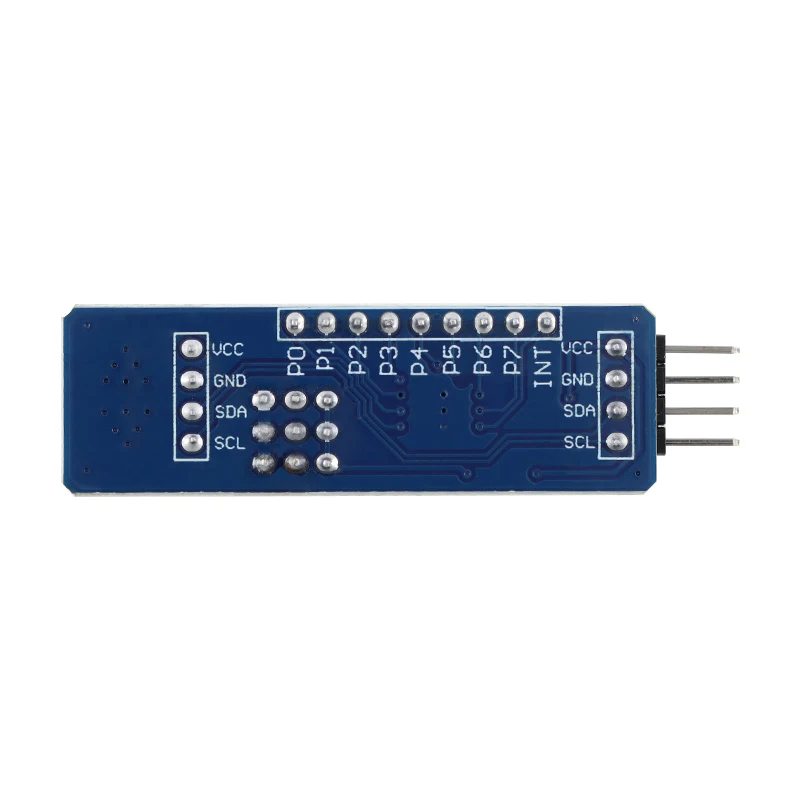

3.Función de pin principal del producto (especificación de interfaz de hardware)
VCC: polo positivo de la fuente de alimentación, conectado a una fuente estabilizada de 2,5 V ~ 6,0 V CC (0,1 y mu; el filtro del condensador cerámico F debe conectarse en paralelo al, con pico de ondulación y le; 50 mV)
GND: el terminal de tierra de la fuente de alimentación, y debe estar a tierra común de un solo punto del sistema de control principal (longitud de la línea y le; 5 cm)
SCL: línea de reloj I2C, conectada al pin SCL de MCU (es necesario conectar 4,7 k y Omega; resistencia pull-up a VCC)
SDA: línea de datos I2C, conectada al pin SDA de la MCU (estructura de drenaje abierto bidireccional, igual que la resistencia de tracción)
A0/A1/A2: terminal de configuración de dirección de hardware, tierra=0, conectado a VCC=1 (ejemplo: la dirección de tierra completa es 0x 20)
P0-P7:8 puertos de E/S cuasi bidireccionales.Cuando la entrada, se debe configurar primero el nivel alto (despertor interno) y cuando la salida es 0, la corriente disipadora impulsa la carga.
INT: salida de interrupción, activa de bajo nivel (conectada al pin de interrupción de la MCU, necesita 10k y Omega externos; resistencia pull-up)
especificaciones clave de hardware:
Diseño antiinterferencias: línea de bus I2C alejada de la línea eléctrica (espaciado 10 mm), longitud total de 30 cm o menos;
Protección de carga: la carga inductiva de accionamiento (como el relé) necesita un diodo de rueda libre paralelo, la carga resistiva necesita una resistencia limitadora de corriente en serie
