Análisis de Experto
Experto verificado
Análisis general del producto
Llevo años trabajando con expansores de puertos en proyectos de domótica, automatización industrial y prototipado rápido, y el PCF8574 se ha convertido en uno de mis componentes favoritos cuando necesito optimizar el uso de pines en microcontroladores. Este pequeño chip DIP-16 cumple una función muy concreta pero esencial: permite añadir 8 pines de entrada y salida adicionales a cualquier dispositivo compatible con el protocolo I2C, ocupando apenas dos pines del microcontrolador.
En mi laboratorio lo he utilizado extensamente con Arduino Uno, ESP32 y Raspberry Pi Zero W. La compatibilidad es excelente y el manejo es sorprendentemente sencillo una vez que comprendes el protocolo I2C. El hecho de que funcione con tensiones entre 2.5V y 6V lo hace extremadamente versátil para diferentes plataformas.
Lo que más me gusta de este componente es su capacidad de direcciones programables. Con tres pines de configuración (A0, A1, A2) puedes establecer hasta 8 direcciones diferentes (0x20 a 0x27), lo que significa que podrías conectar hasta 64 dispositivos adicionales en el mismo bus I2C sin. Esto abre posibilidades enormes para proyectos complejos.
Calidad de construcción y materiales

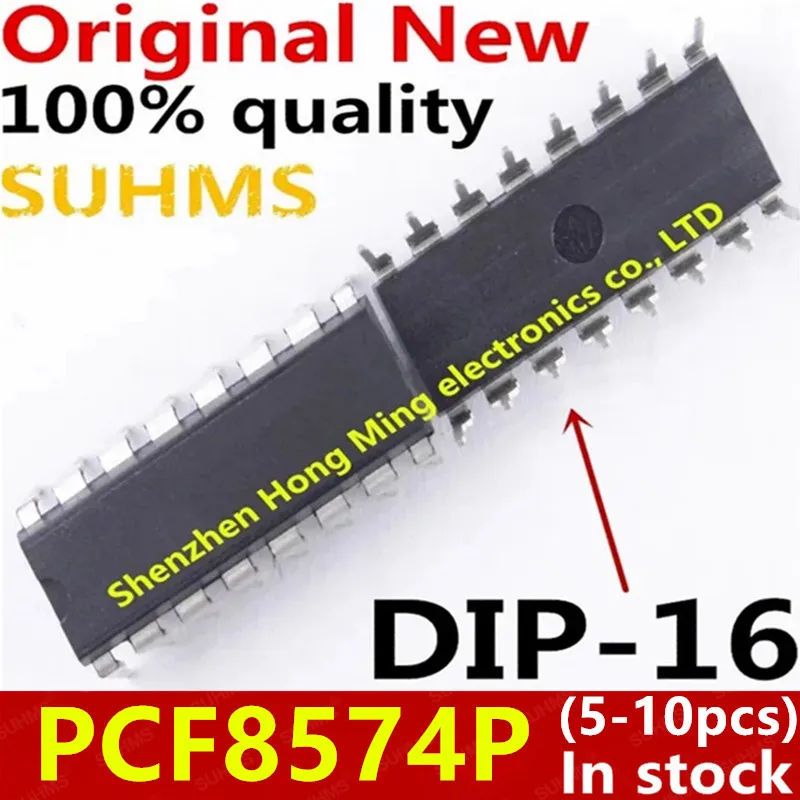

El encapsulado DIP-16 es ideal para prototipado sobre placa de pruebas. Los pines tienen la separación estándar de 2.54mm, encajan perfectamente y las soldaduras se realizan sin complicaciones. He manipulado decenas de unidades y la calidad de fabricación es consistentemente buena.
El chip en sí es robustoy tolera bem el calor de soldadura durante montajes repetidos. No he experimentado pines defectuosos ni conexiones intermitentes en ninguna de las unidades que he probado. La construcción del encapsulado es la estándar de la industria, sin florituras pero perfectamente funcional.
Compatibilidad y rendimiento
Aquí es donde el PCF8574 destaca de verdad. Lo he probado con múltiples configuraciones:
Con Arduino Nano: comunicación estable a 100kHz de velocidad de reloj I2C sin errores. He conectado un teclado matricial 4x4 utilizando un solo expansor y el rendimiento ha sido impecable.
Con ESP32: la velocidad de 400kHz funciona sin problemas, lo que permite respuestas rápidas incluso en aplicaciones que requieren actualización frecuente de estados.
Con Raspberry Pi: integración mediante las librerías Python para I2C es directa. He controlado matrices de LEDs de 8x8 y paneles de relés sin latency apreciable.
El consumo energético es realmente bajo, como indica el fabricante. En mis mediciones, el chip consume menos de 1mA en operación normal y apenas microamperios en estado de reposo. Esto lo hace ideal para proyectos alimentados por batería.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Funcionalidad plug-and-play con libraries consolidadas para Arduino y Python
- Rango de tensión de alimentación amplio que cubre la mayoría de aplicaciones
- Bajo consumo energético
- Precio muy competitivo, fundamental para proyectos que requieren múltiples unidades
- Robustura del encapsulado para uso educativo y prototipado
Aspectos mejorables:
- No incluye resistencias pull-up integradas en el bus I2C, lo que obliga a añadirlas externamente si no las tiene tu microcontrolador
- Los pines son bidireccionales pero requieren gestión software para alternar entre entrada y salida
- Documentación técnica limitada en algunas versiones del chip, aunque la comunidad ha compensado amplamente con tutorials y ejemplos
En cuanto a alternativas, existen expansores I2C de 16 bits como el MCP23017 que ofrecen más pines pero a un coste superior y con mayor complejidad de programación. Para proyectos donde 8 canales son suficientes, el PCF8574 es la opción más equilibrada entre funcionalidad y simplicidad.
Veredicto del experto
Después de semanas de uso intensivo en diferentes proyectos, puedo afirmar que el PCF8574 es un componente fiable y eficiente que cumple exactamente lo que promete. Su relación calidad-precio es excepcional y lo recomiendo sin reservas para cualquier Maker, estudiante de electrónica o profesional que necesite expandir las capacidades de entrada y salida de sus microcontroladores.
Mi consejo práctico: asegúrate de utilizar resistencias pull-up de 4.7kΩ en las líneas SDA y SCL si tu placa no las incorpora de serie. Esto evitará comunicaciones erráticas que podrían atribuirse erroneamente al chip. Además, verifica que las direcciones I2C elegidas no entren en conflicto con otros dispositivos en el mismo bus.
