Descripción
Un PCF8563 chip de reloj
PCF8563 es una interfaz de bus I2C industrial con un muy bajo consumo de energía de chip de reloj/calendario multifuncional. PCF8563 una variedad de funciones de alarma, función de temporizador, función de salida de reloj y función de salida de interrupción para completar una variedad de servicios de sincronización complejos, e incluso para que el microcontrolador proporcione Función de reloj. Es un chip de reloj rentable, que ha sido ampliamente utilizado en el campo de medidores eléctricos, medidores de agua, medidores de gas, teléfonos, máquinas de fax, instrumentos portátiles e instrumentos y medidores alimentados por batería.
Índice de Rendimiento principal de PCF8563:
Puedes usar la batería en espera
Amplio rango de voltaje de 1,0 ~ 5,5 V.
Este ultrabajo consumo de energía: el valor típico es 0.25uA.
A través de la entrada/salida serial del bus I2C
Frecuencia de salida de reloj programable: 32.768KHz, 1024Hz, 32Hz, 1Hz.
* Cuatro funciones de alarma y temporizador
Incluye un circuito de reinicio, condensador de oscilador y circuito de detección de falla de energía
Salida de interrupción de drenaje abierto.
Velocidad de lectura y escritura de 400KHZ

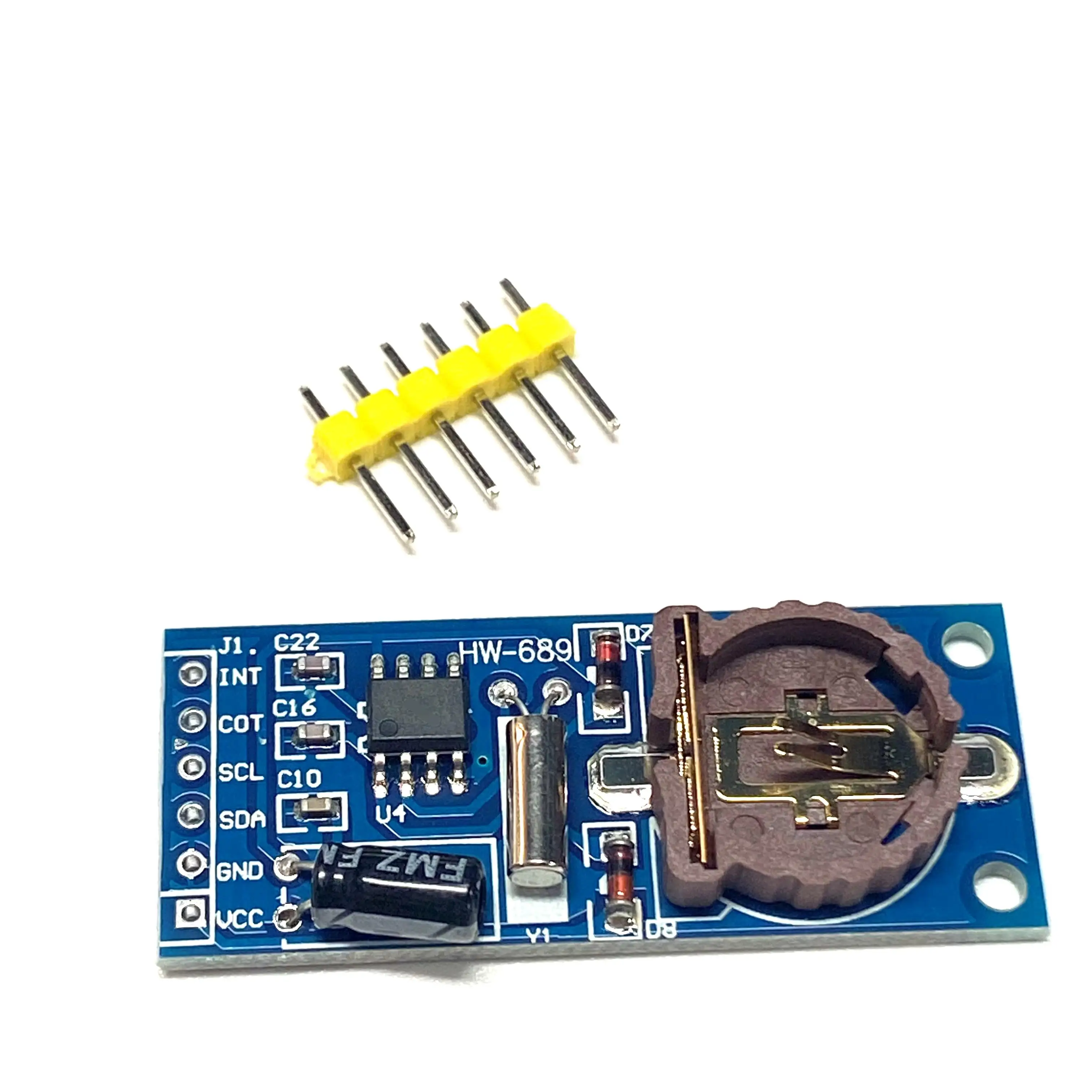

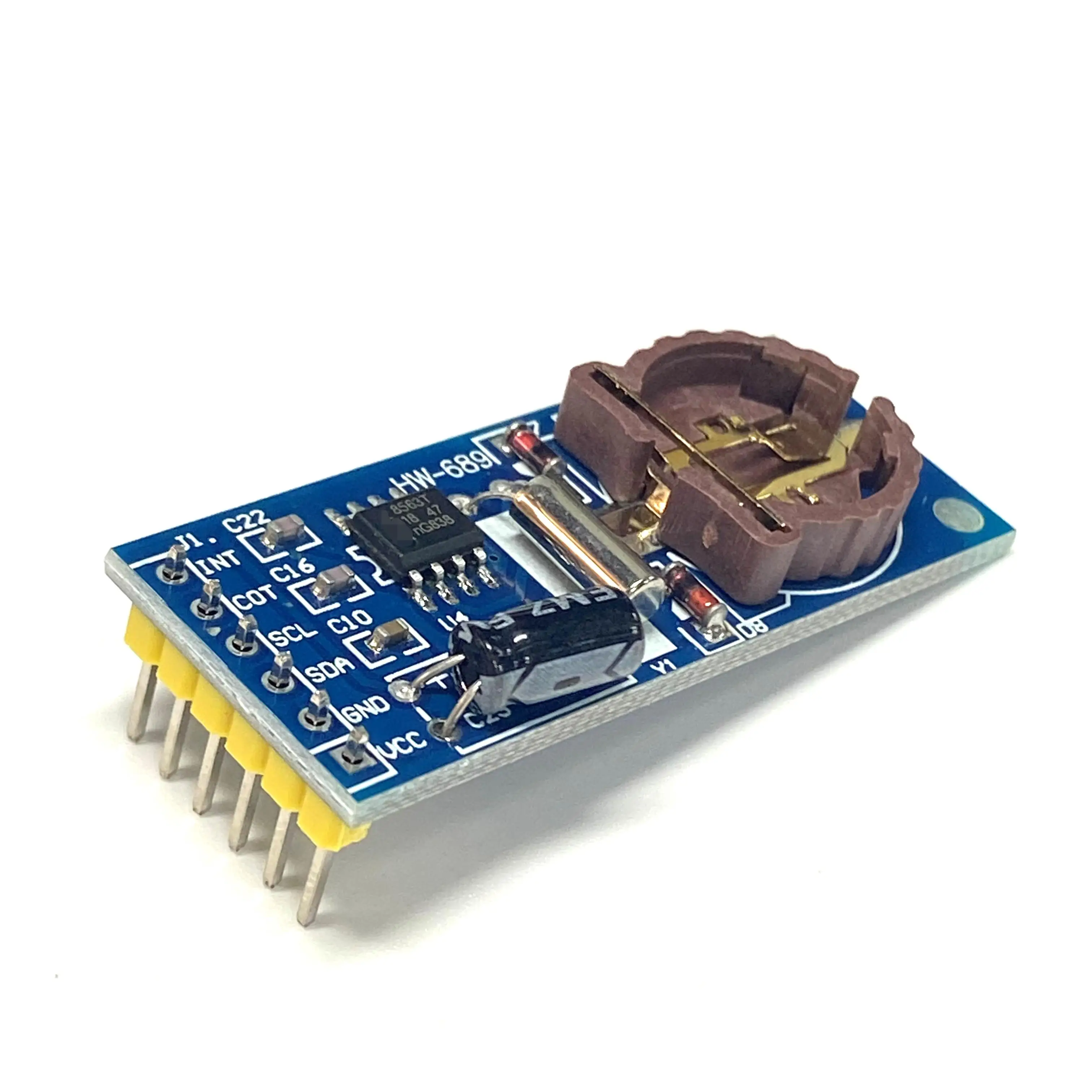

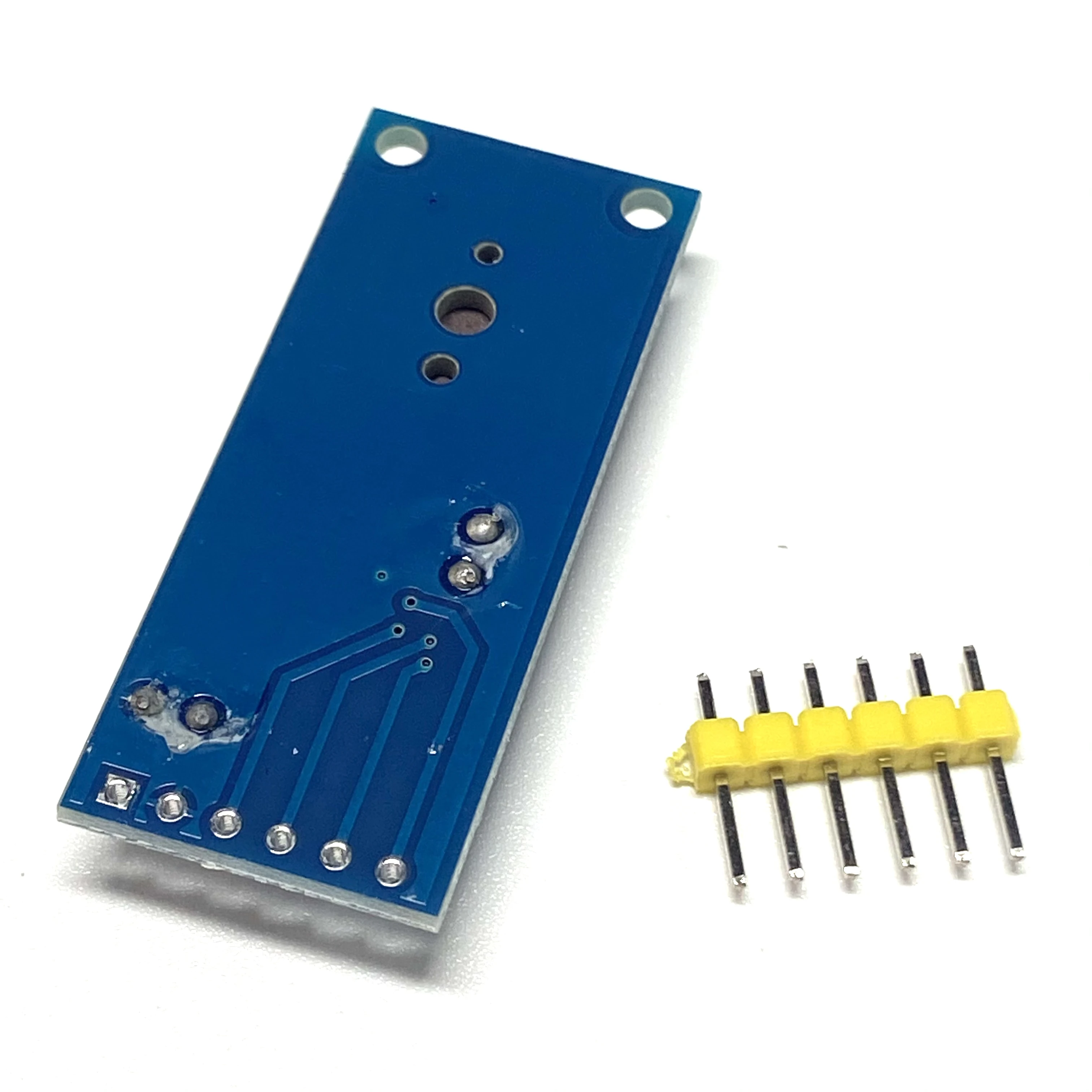

Dos, descripción de la interfaz del módulo
Interfaz de montaje de la batería izquierda
Preste atención a la dirección de instalación, de acuerdo con la dirección de instalación de la imagen
Salida de interrupción INT derecha (generalmente no utilizada)
Salida de reloj de cuna (generalmente no utilizada)
Interfaz de reloj SCL IIC MCU puerto IO
SDA CII interfaz digital MCU IO puerto
El módulo GND de conexión a tierra extraterrestre
Interfaz de fuente de alimentación VCC 3,3 v-5v
