Descripción
El i2C es una comunicación que utiliza un controlador PWM incorporado y un reloj.Esto será muy diferente de la serie TLC5940.¡No es necesario enviar señales constantemente para ocupar su microcontrolador!
Es compatible con 5 V, lo que significa que también puede usar el control del microcontrolador de 3,3 V y conducir de forma segura a una salida de 6 V (cuando desea controlar las luces indicadoras blancas o azules con un voltaje positivo de 3,4)
Los 6 pines de selección de dirección le permiten conectar 62 placas de controlador a un único bus i2c, para un total de 992 salidas PWM.Eso sería un recurso enorme.
Aproximadamente 1,6 Khz puede ser salida PWM de modulación de frecuencia
Listo para la resolución de 12 bits de salida del motor paso a paso, lo que significa que la velocidad de actualización a 60 Hz puede alcanzar una resolución de 4us
Salida push-pull configurable o salida de circuito abierto
Pin de habilitación de salida para desactivar rápidamente todas las salidas
Características:

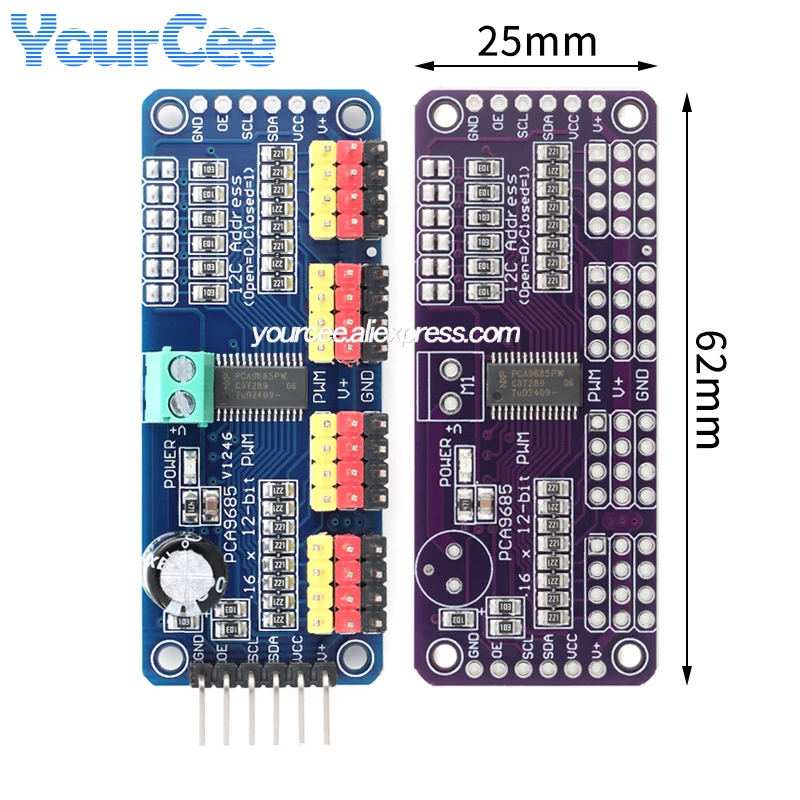

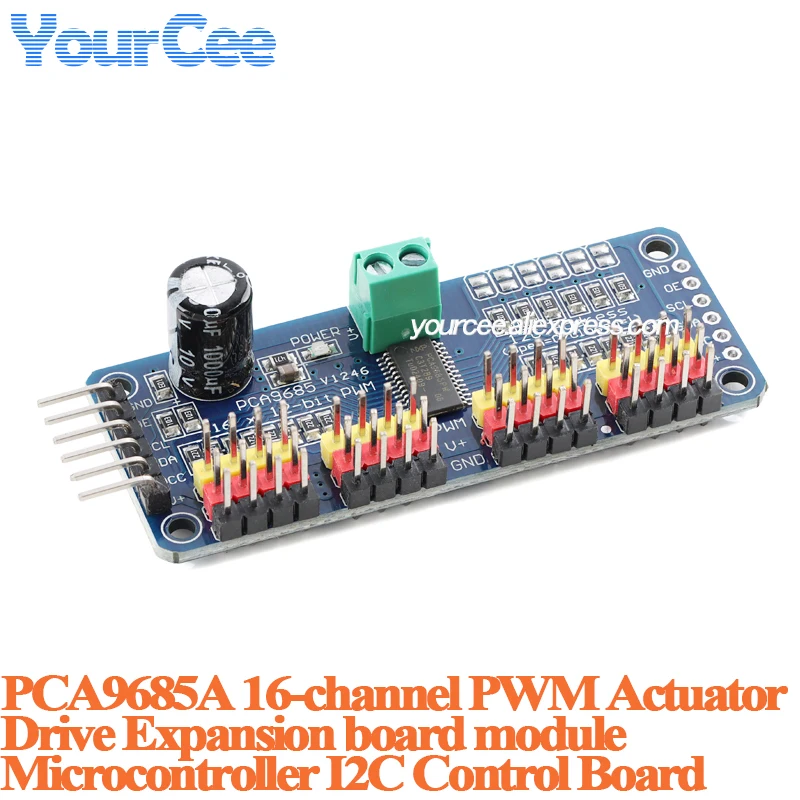

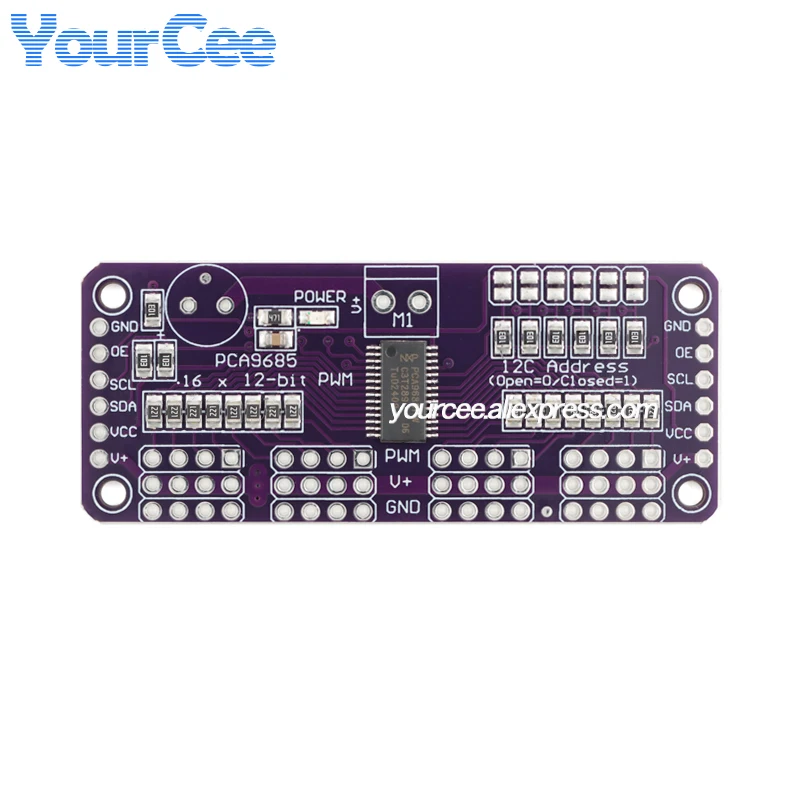

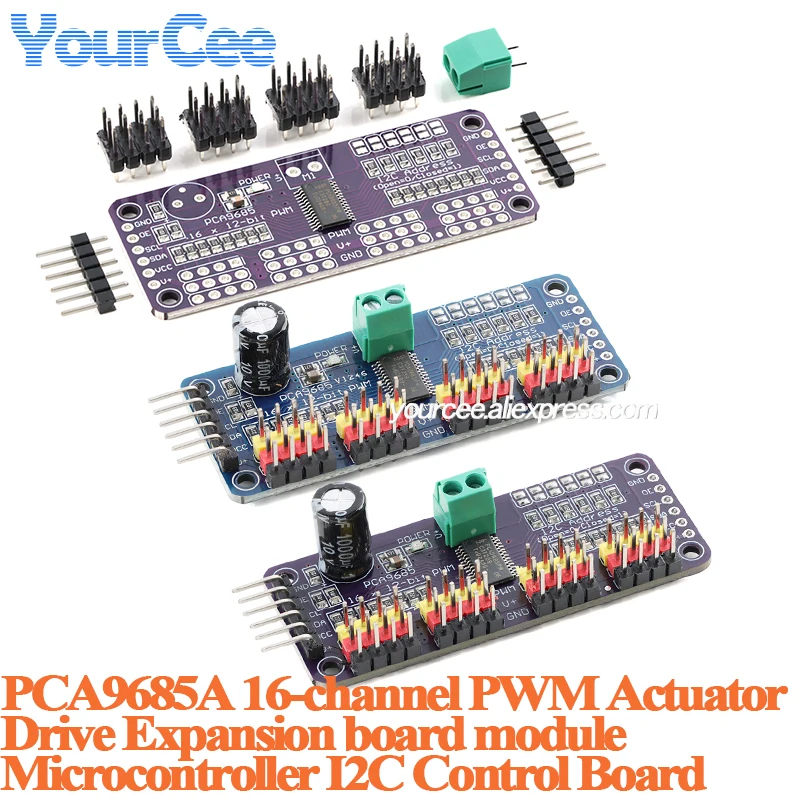

El chip PCA9685 está envuelto en el centro de una placa pequeña.
Terminal de entrada de energía
Indicador de energía verde

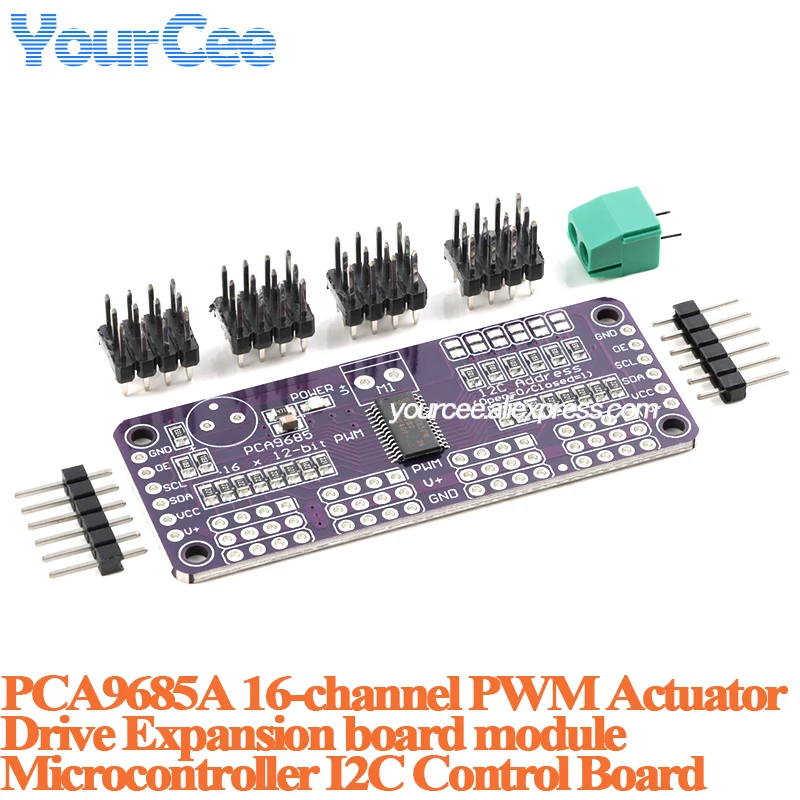

Le resultará conveniente insertar 16 servomotores a la vez en 4 juegos de conectores de 3 pines (el enchufe del servomotor es ligeramente más ancho que 0,1", por lo que puede colocar 4 pares de conectores de 0,1")
Protección contra polaridad inversa para entradas en el bloque de terminales

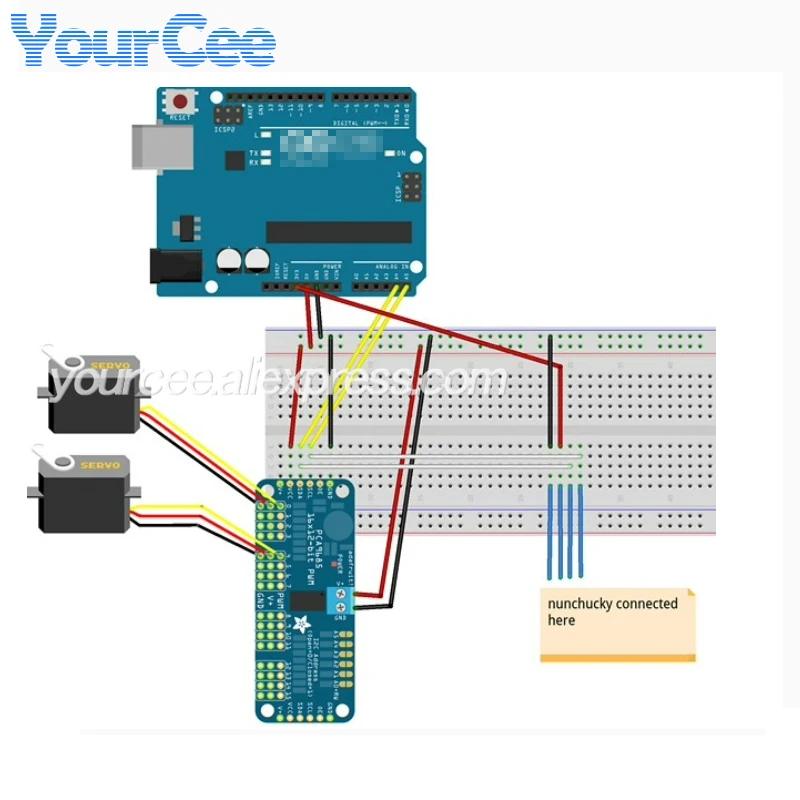

diseño en cascada
Coloque un condensador grande en la línea V (en algunos casos lo necesitará).El voltaje máximo de la entrada periférica depende de este condensador de 10V1000uf.
Se coloca una resistencia en serie de 220 ohmios en todas las líneas de salida PWM para protegerlas y controlar fácilmente los LED.
