Descripción
Características:

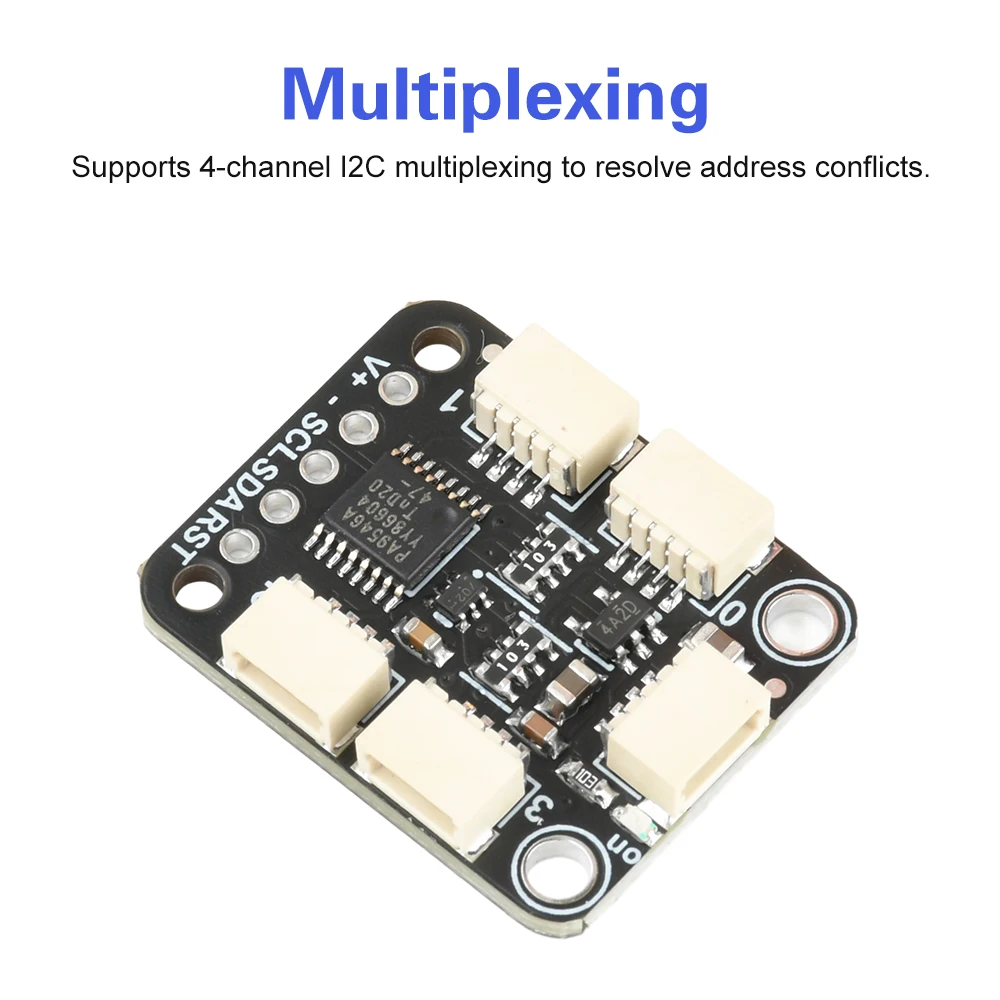

1.Admite multiplexación I2C de 4 canales para resolver conflictos de direcciones.

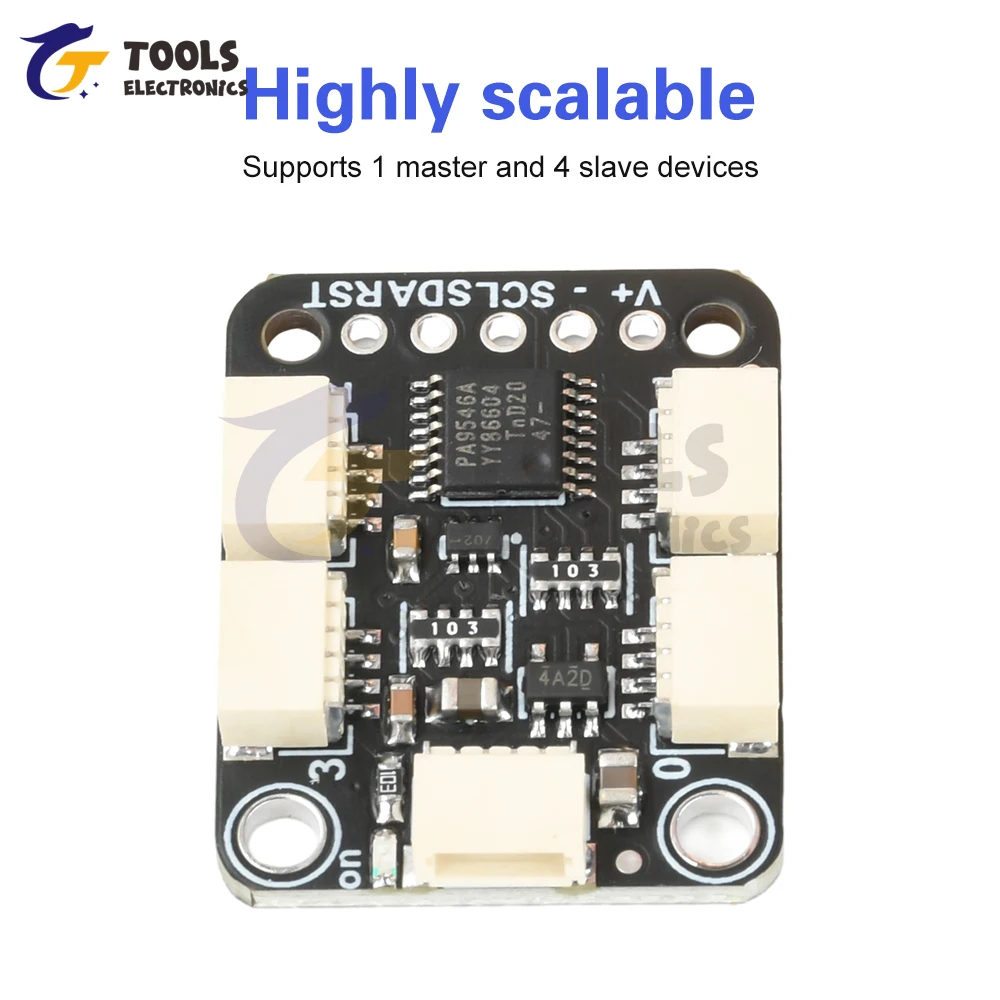

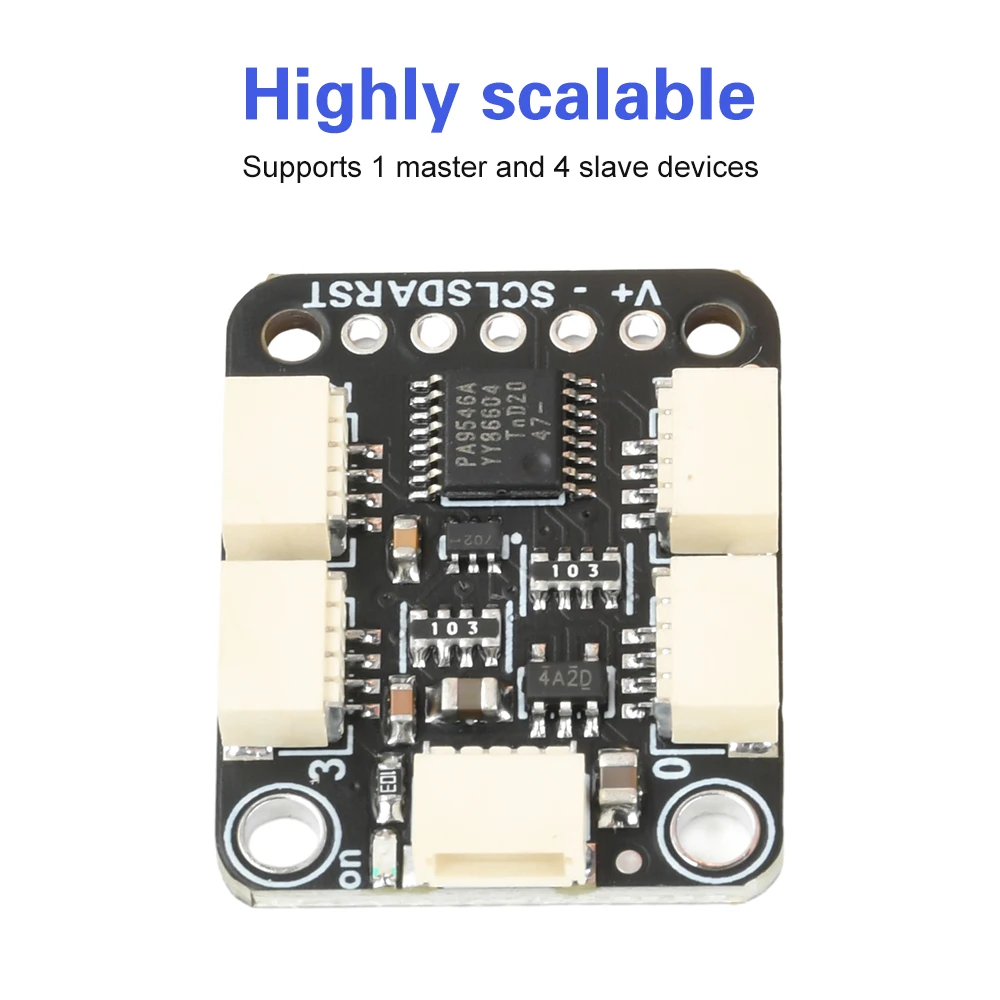

2.Admite 1 control maestro y 4 dispositivos esclavos, con gran escalabilidad.
3.Diseño plug and play, modo de espera de bajo consumo de energía, con solo 1 μ A de consumo de corriente.

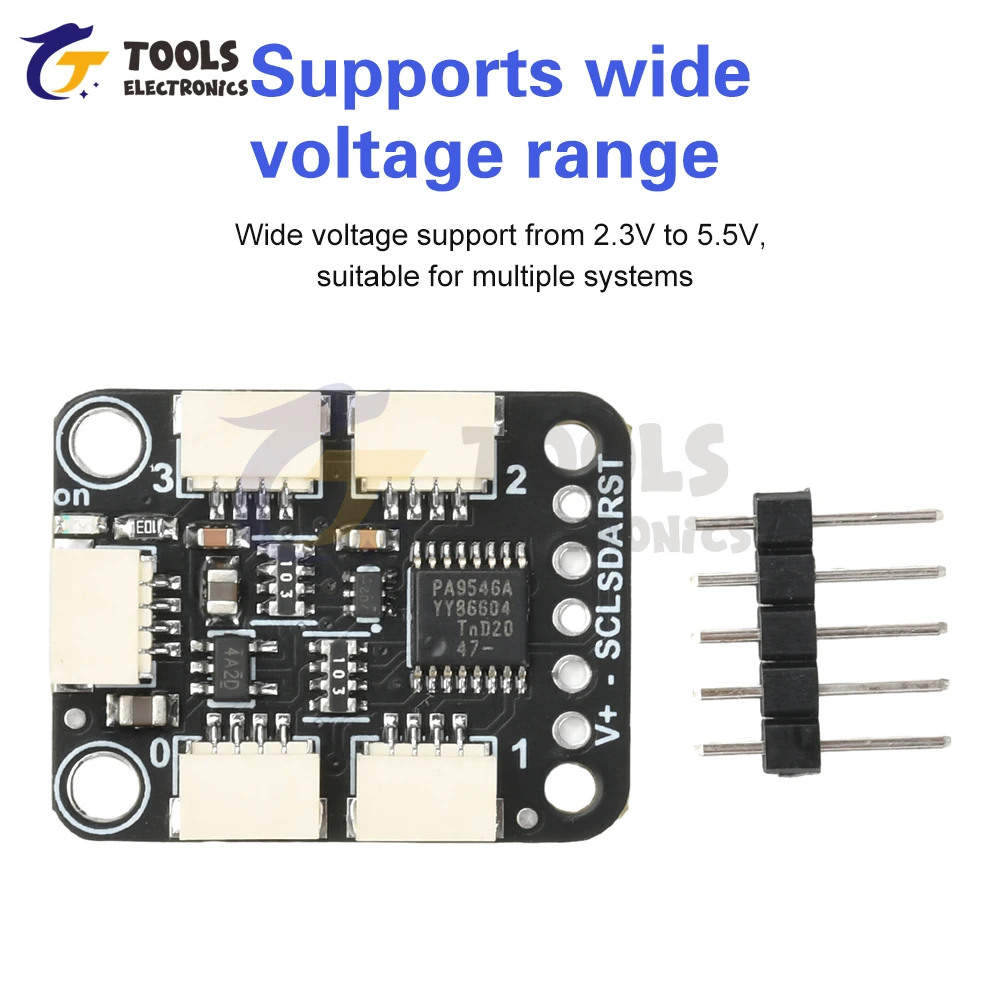

4.Amplio soporte de voltaje de 2,3 V-5,5 V, adecuado para varios sistemas.

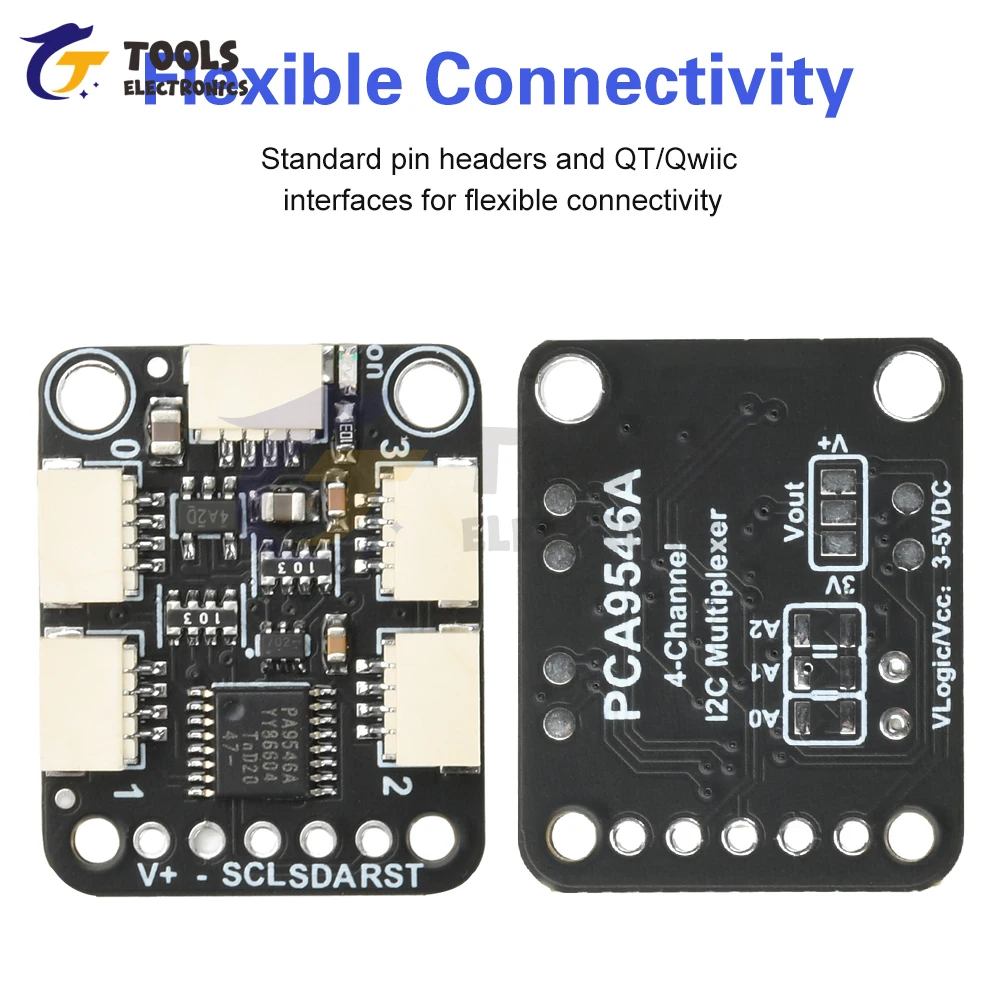

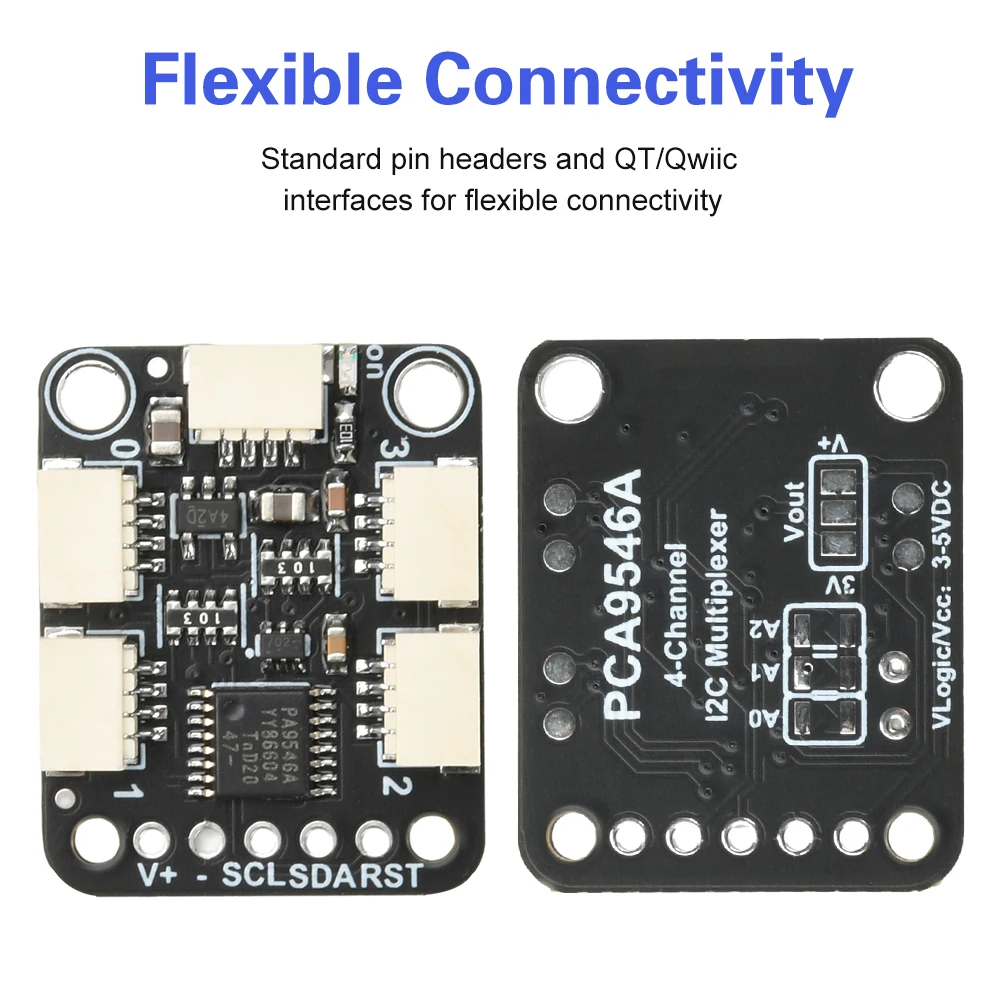

5.Disposición de pines estándar e interfaz QT/Qwiic, conexión flexible.

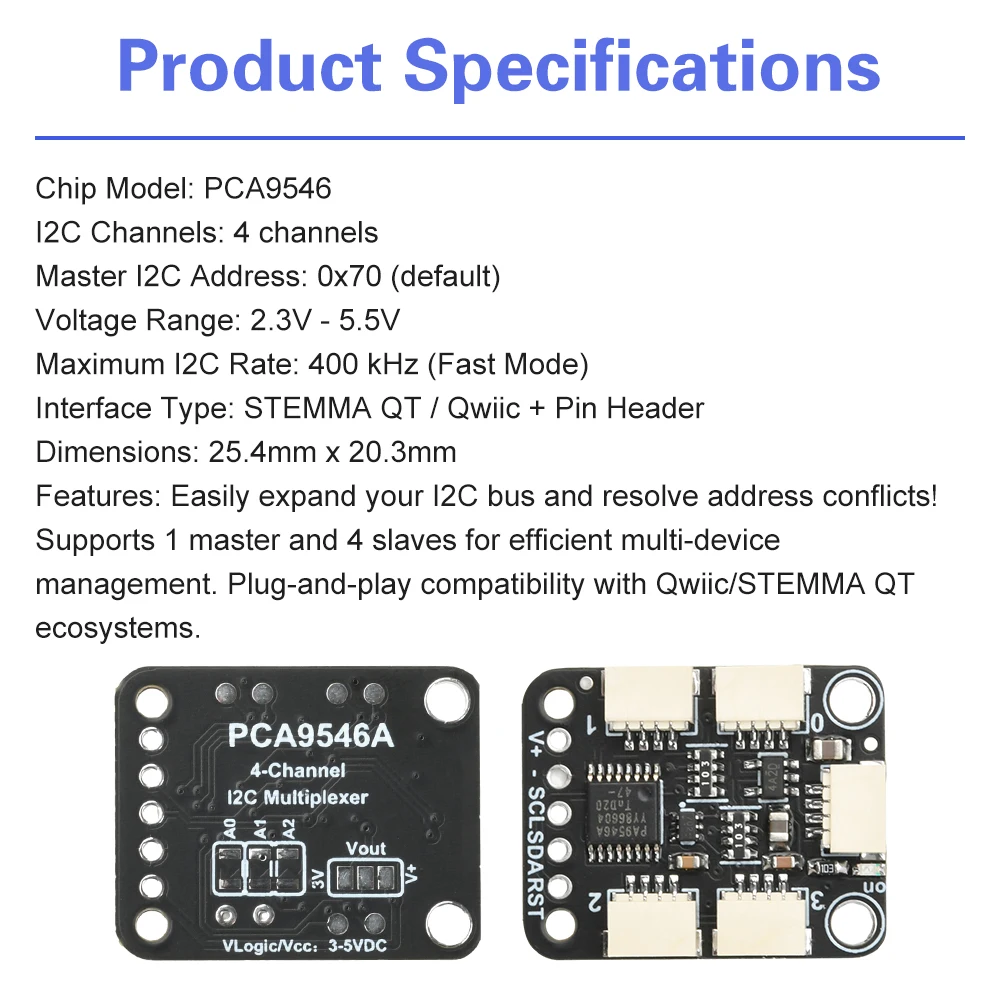

Especificaciones técnicas :
Modelo de chip: PCA9546
Número de canales I2C: 4 canales
Dirección I2C principal: 0x70 (predeterminado)
Rango de voltaje: 2,3 V -5.5 V
Velocidad máxima I2C: 400 kHz (modo rápido)
Tipo de interfaz: STEMMA QT/Qwiic+Juego de pines

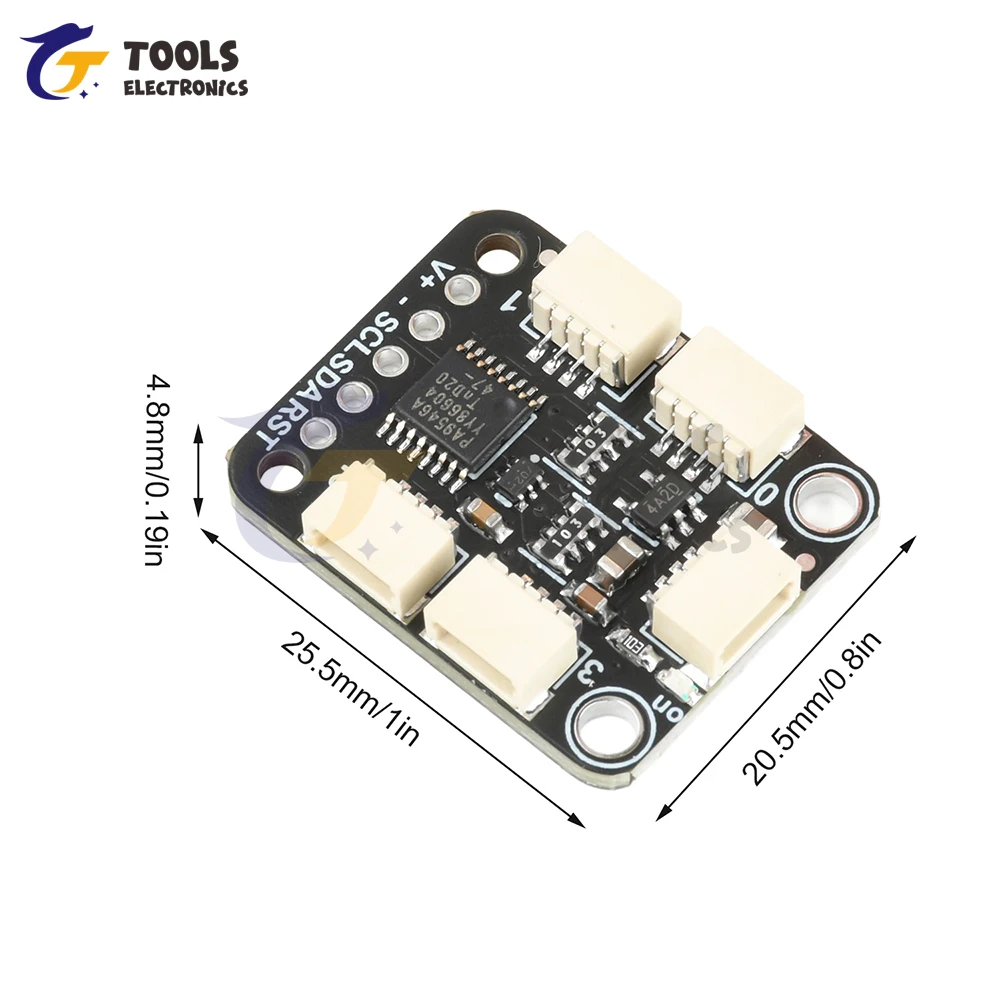

Tamaño: 25,4 mm x 20,3 mm
Función: ¡Ampliar fácilmente el bus I2C y resolver conflictos de direcciones!Admite 1 maestro y 4 esclavos, gestiona eficientemente múltiples dispositivos, plug and play, compatible con el ecosistema Qwiic/TEMMA QT
Funciones principales:
Conmutación independiente de 4 canales
1 dispositivo maestro I2C → controla 4 dispositivos esclavos I2C independientes.
Resuelva los conflictos de direcciones I2C (como conectar múltiples sensores idénticos).
Soporte intercambiable en caliente
La corriente de espera es de sólo 1 μ A, lo que ahorra energía y electricidad.
Voltaje de funcionamiento: 2,3 V-5,5 V, admite sistema de 3,3 V/5 V.
Interfaz STEMMA QT/Qwiic de 4 pines: sin soldadura, conexión rápida a la placa de desarrollo

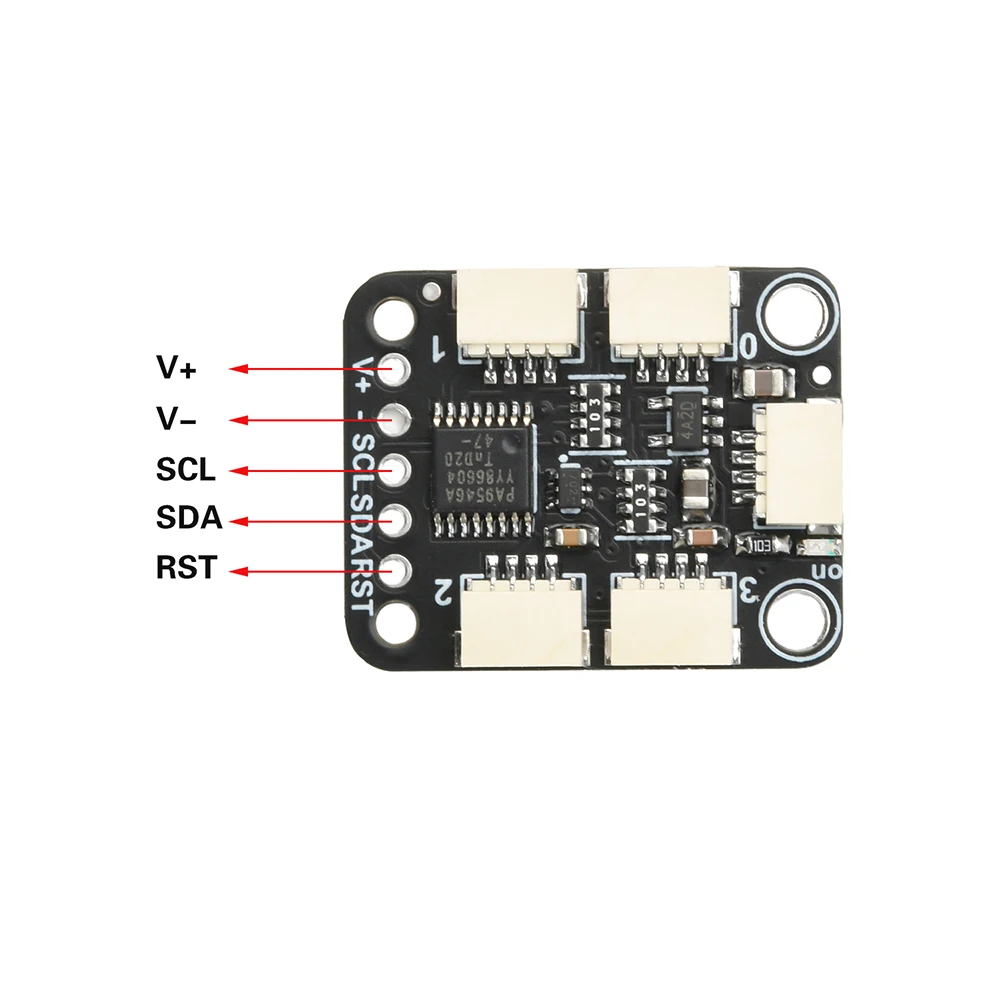

Disposición estándar de pines de 2,54 mm: compatible con placas de pruebas y PCB.
Escenario de aplicación:
Conecte simultáneamente múltiples dispositivos I2C idénticos (como pantallas OLED, sensores de temperatura y humedad).
Amplíe el número de interfaces I2C.
Construya redes de sensores modulares (monitoreo ambiental, sistemas de percepción de robots).
Lista de productos:

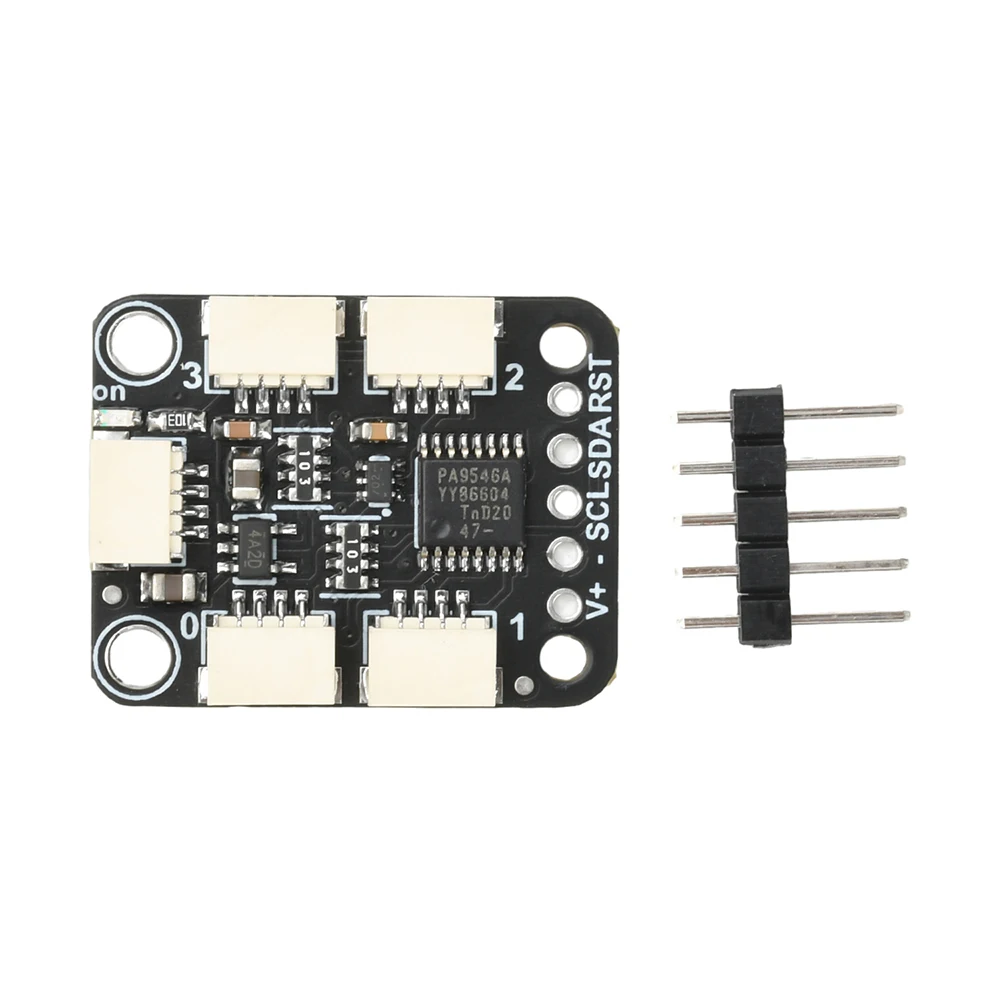

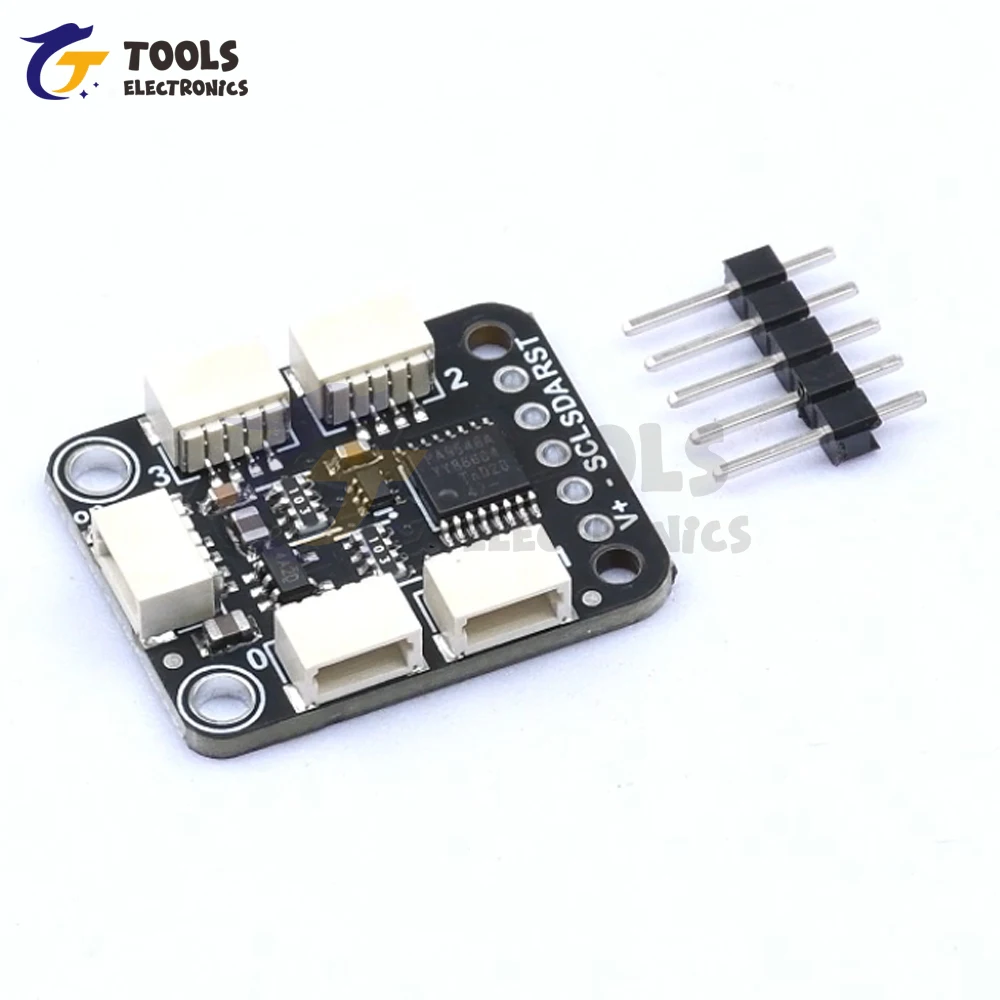

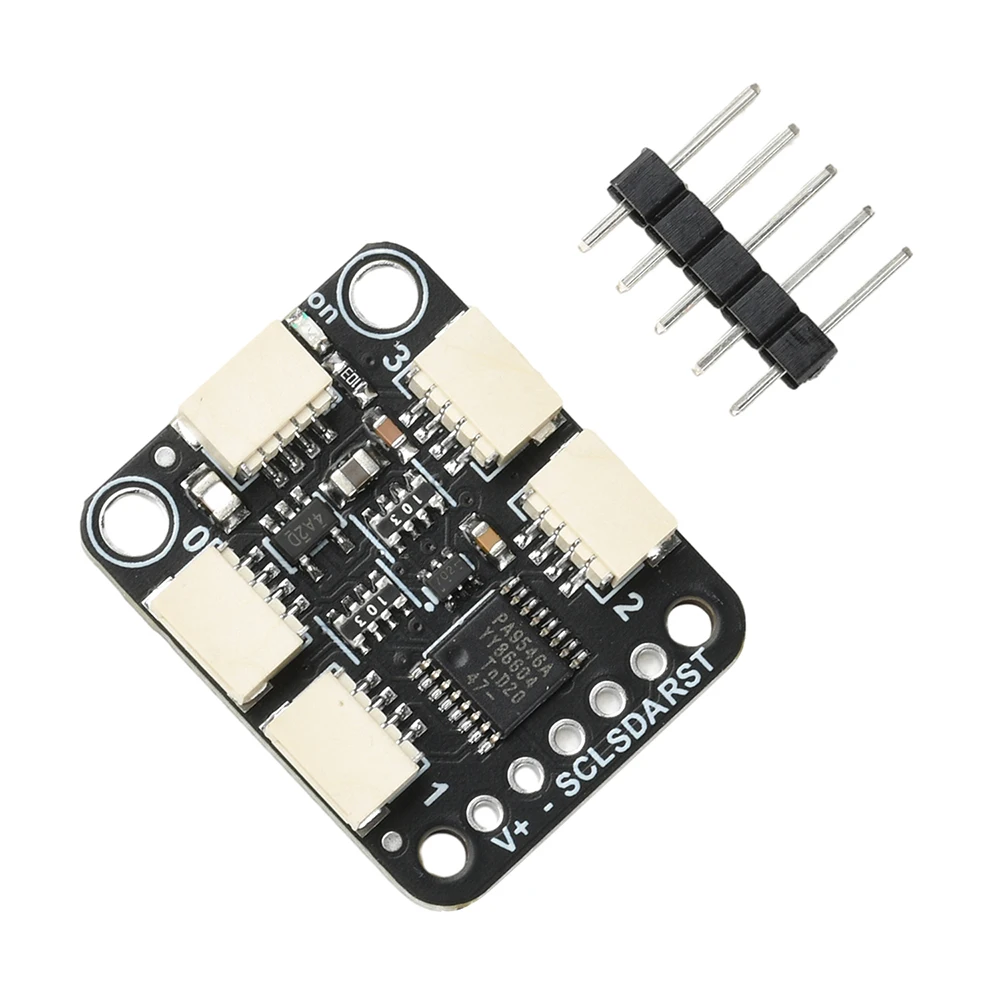

Placa de multiplexación PCA9546 x 1
Aguja de una sola fila x 1 (sin soldar)
