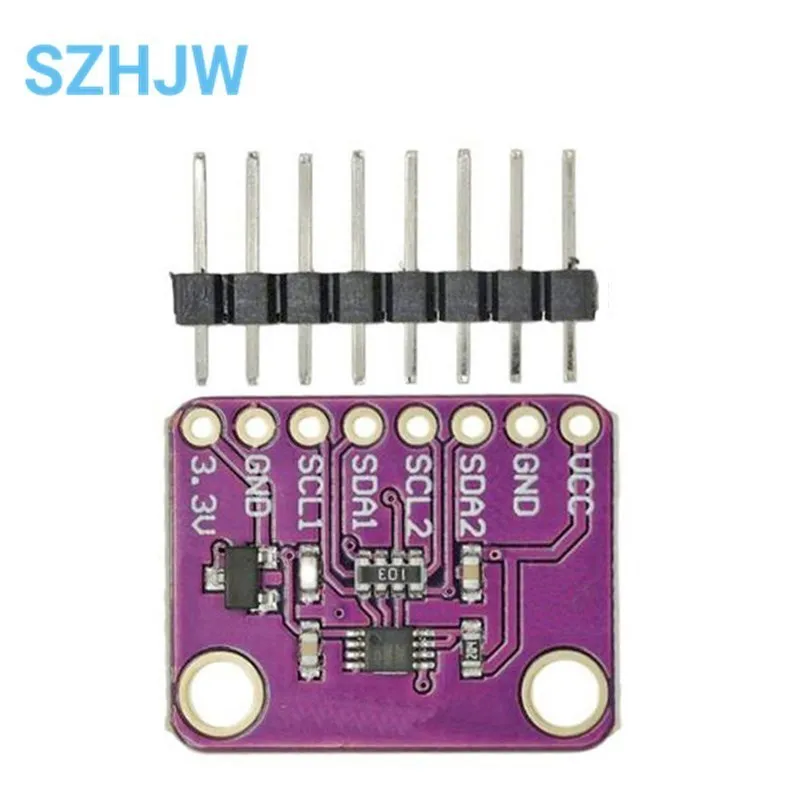

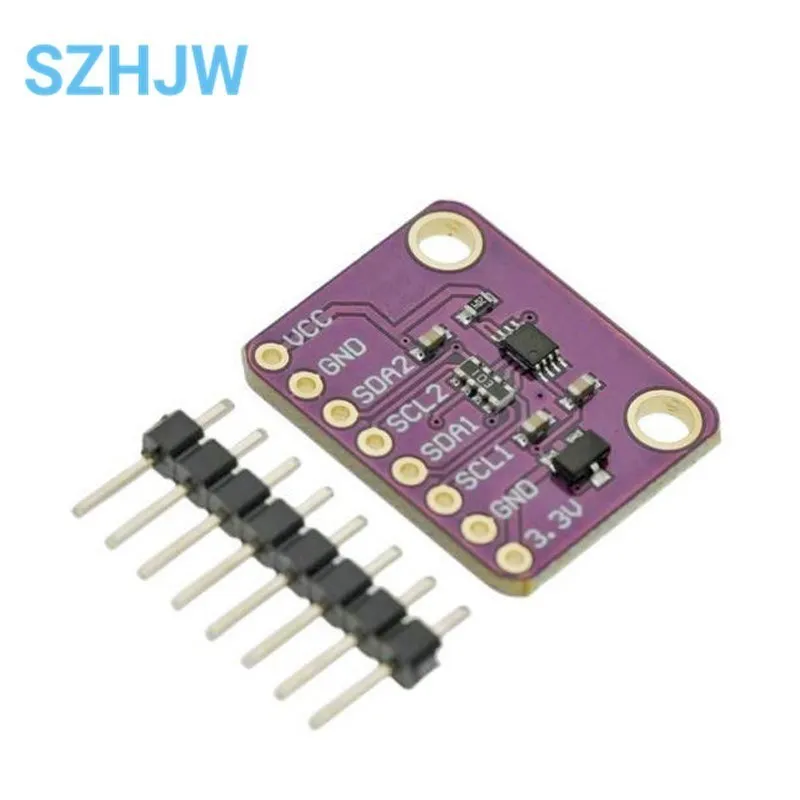

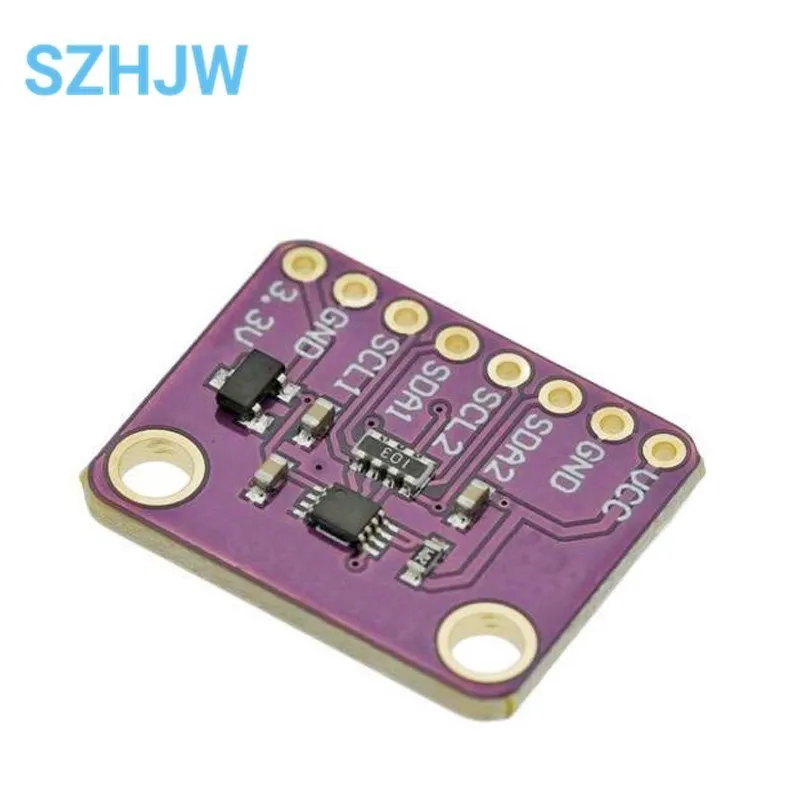

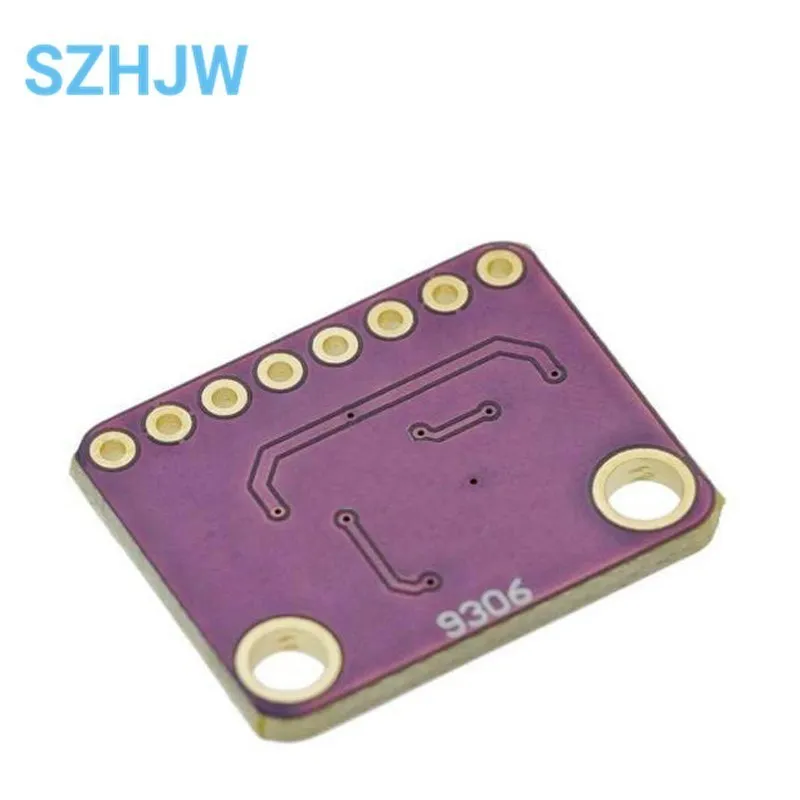

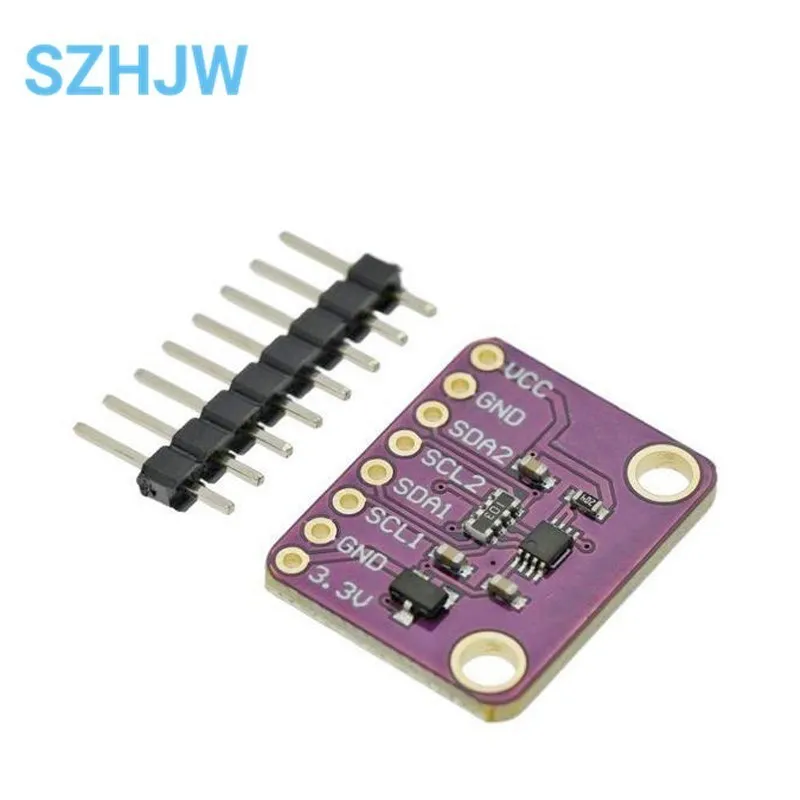

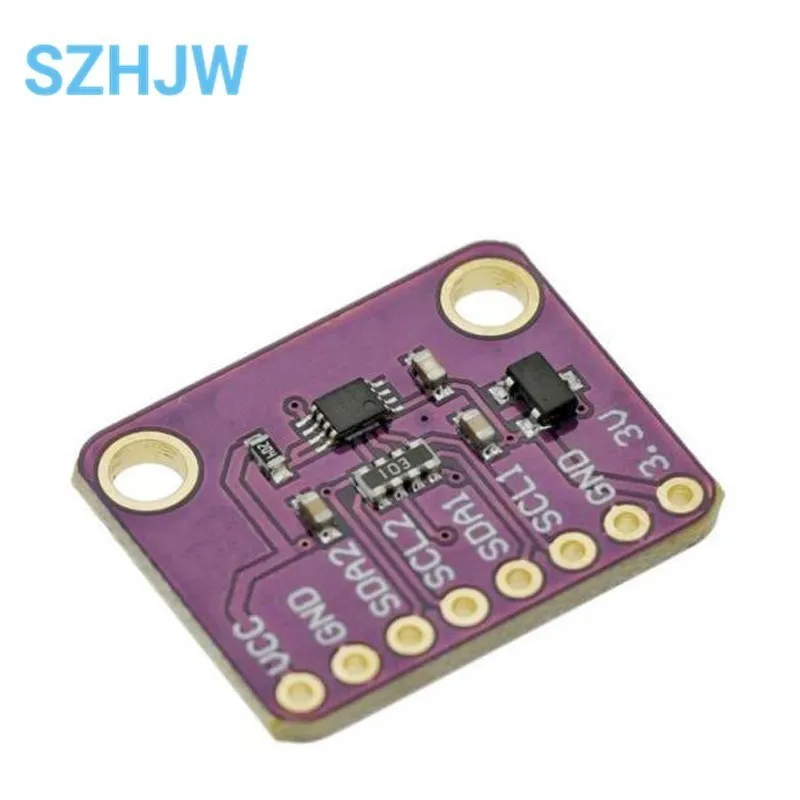

PCA9306 bidireccional I2C Bus y módulo de conversión de nivel de voltaje SMBus IIC SMBus

La palanca de cambios de nivel IIC permite que se comuniquen diferentes niveles de señal de dos dispositivos IIC, y el nivel de referencia de 1,2 V-3,3 V y el nivel de referencia de 1,8 V-5,5 V se convierten entre sí.La baja resistencia interna permite retrasos de propagación de la señal más bajos.También es posible permitir que dos dispositivos IIC de velocidad de comunicación diferente logren una comunicación normal, como 400 KHz en un lado del convertidor y 100 KHz en el otro lado, pero la velocidad máxima de comunicación del sistema es ligeramente inferior a 100 KHz.Debido al pequeño retraso de propagación de la señal, el dispositivo se utiliza principalmente para funcionar con dispositivos SMBus y modo estándar, modo rápido y modo ultra rápido más dispositivos de bus I2C.La frecuencia máxima depende de la constante de tiempo de RC, pero generalmente admite 2 MHz.

La palanca de cambios de nivel IIC no puede aislar físicamente el condensador a ambos lados del bus. La capacitancia del bus en ambos lados debe estar limitada a 400 pF. Si se excede, se debe conectar el repetidor de búfer del bus IIC. El PCA9306 solo puede aislar los dos lados cuando el dispositivo está desactivado y proporciona un cambio de nivel de voltaje al activarlo. Es más ventajoso que una solución de conversión de voltaje de transistor discreto porque el interruptor se fabrica simétricamente y el convertidor proporciona una excelente ESD para dispositivos de bajo voltaje. Protección mientras protege los dispositivos ESD más bajos, el SCL y el SDA del dispositivo son dispositivos de salida de drenaje abierto.
