Par infrarrojo alineación de tubos interruptor fotoeléctrico Sensor infrarrojo QT50CM QT30CM DC5V distancia de detección 30cm 50cm

Parámetros técnicos

Distancia de detección: 50 cm/30 cm

Modo de detección: bloqueo de velocidad de la luz (infrarrojos)

Voltaje de funcionamiento: CC 5 V

Corriente de trabajo: transmisión (20 mA) recepción (10 mA)

Modo de salida: NPN de nivel alto y bajo normalmente abierto

Corriente de salida: 70 mA (puede controlar directamente el relé)

Ángulo de transmisión: 5°

Ángulo de recepción: 10°

Tiempo de respuesta: 2ms

Temperatura de funcionamiento: -10℃~60

Ambiente de trabajo: interior (no impermeable)

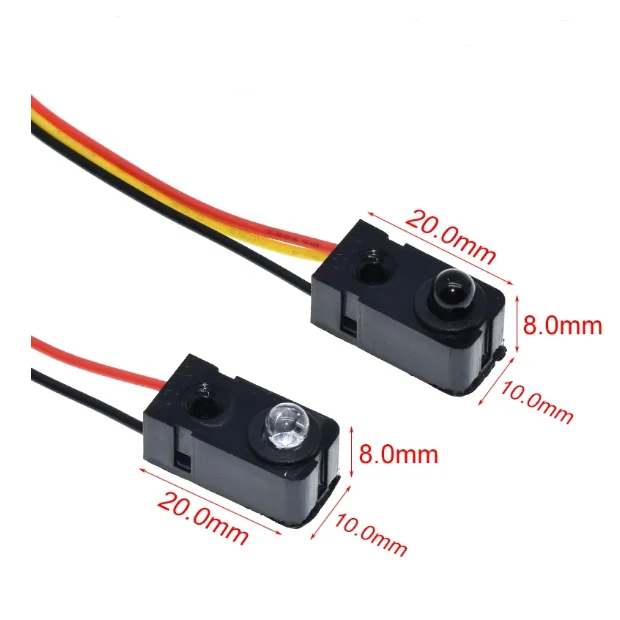

Dimensiones totales: largo 21 mm ancho 11 mm alto 6 mm

Longitud del cable: 30 cm

Vida laboral: 50000 horas

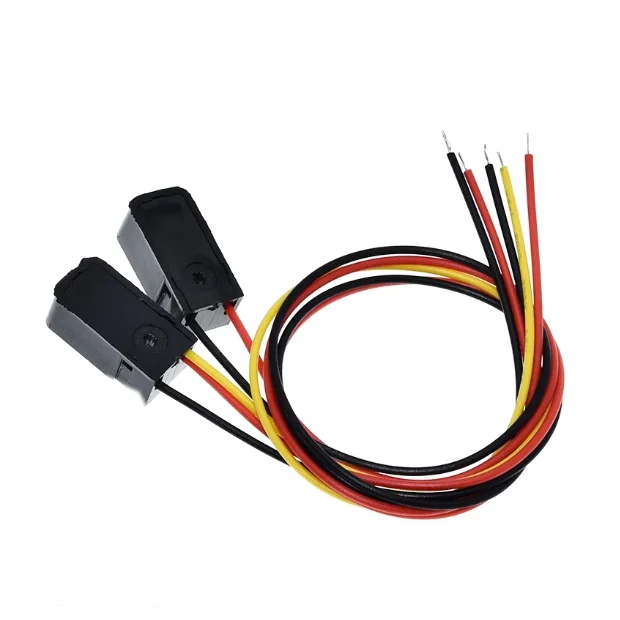

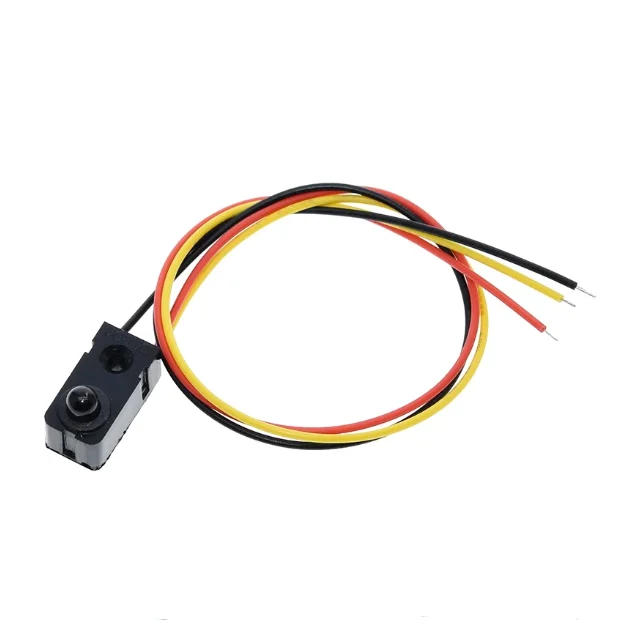

Cableado: rojo---- potencia----5VCC

Negro----negativo----TIÑO

Amarillo----producción----SALIDA (NPN)

(es decir,: rojo a positivo, cable negro a tierra, cable amarillo (blanco) a señal)

Señal de salida: nivel alto y bajo Puede accionar directamente el relé

Agregue una resistencia pull-up de 1K entre el polo positivo y la señal se puede conectar directamente al puerto IO del microcontrolador.

Nota: El cableado no debe invertirse, de lo contrario el receptor se quemará fácilmente.

Lista de entrega: para 1 par de tubos de emisión
