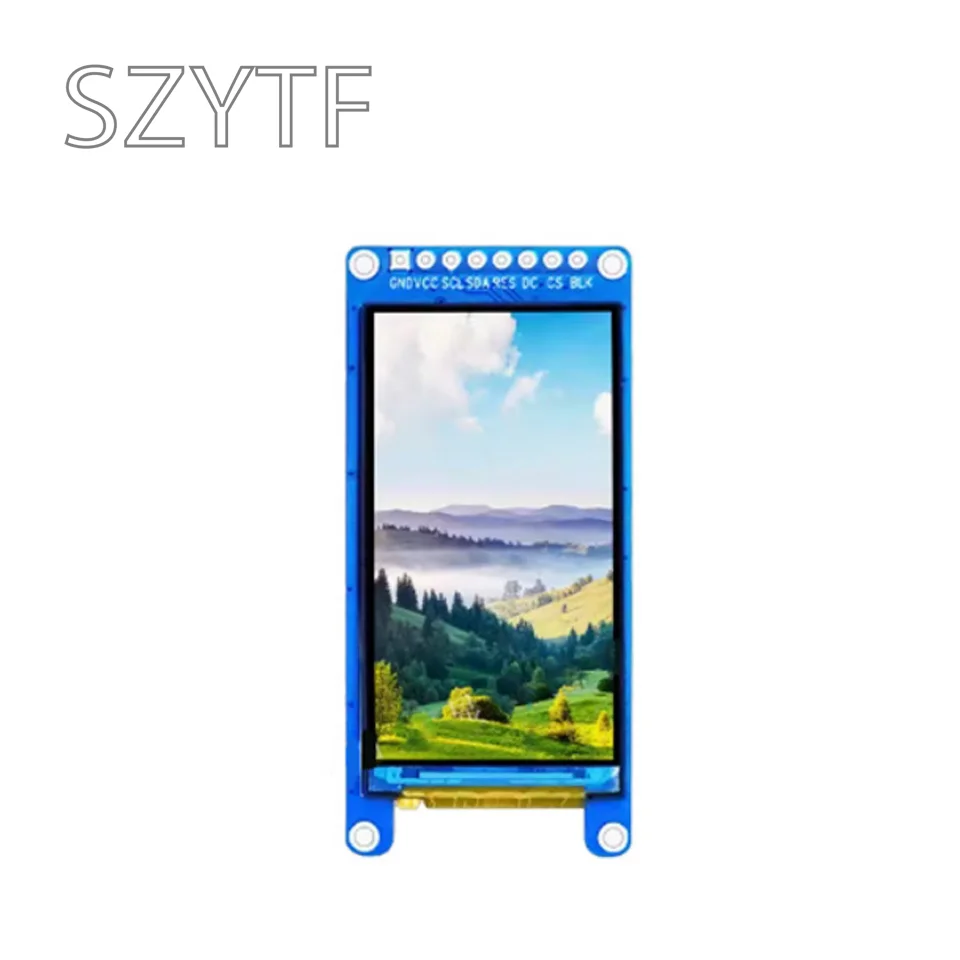

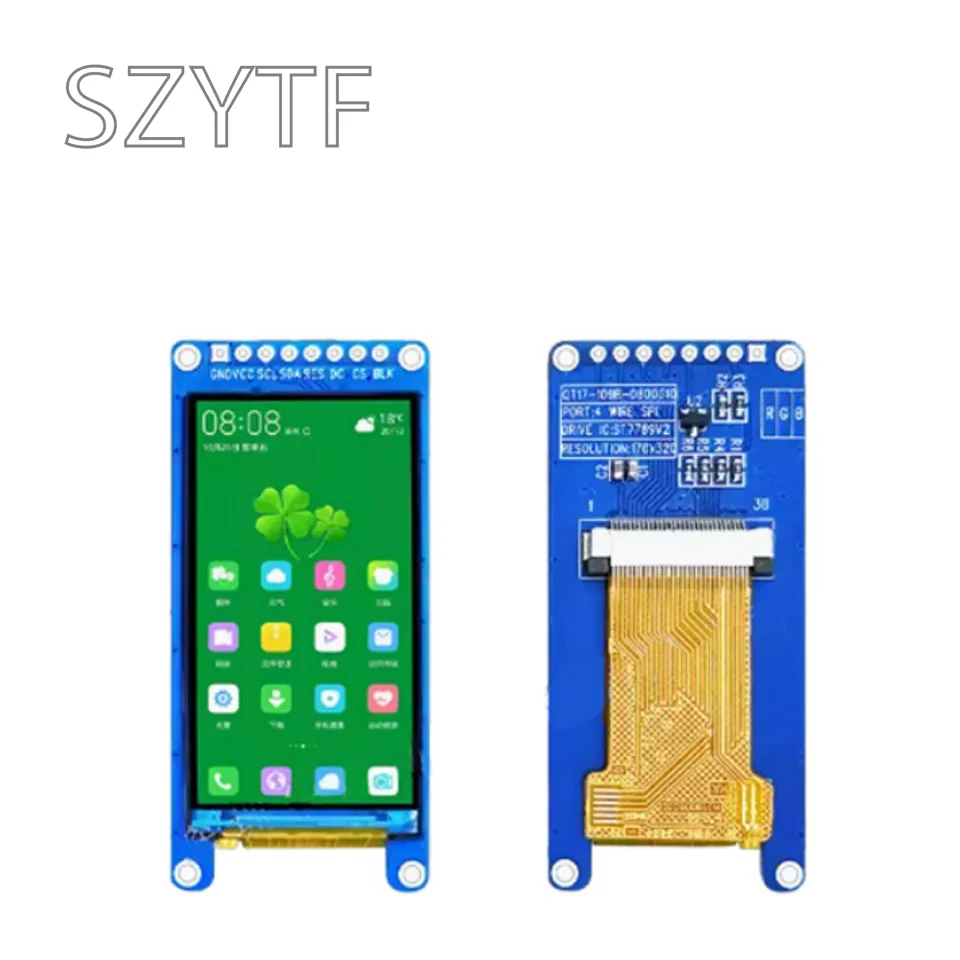

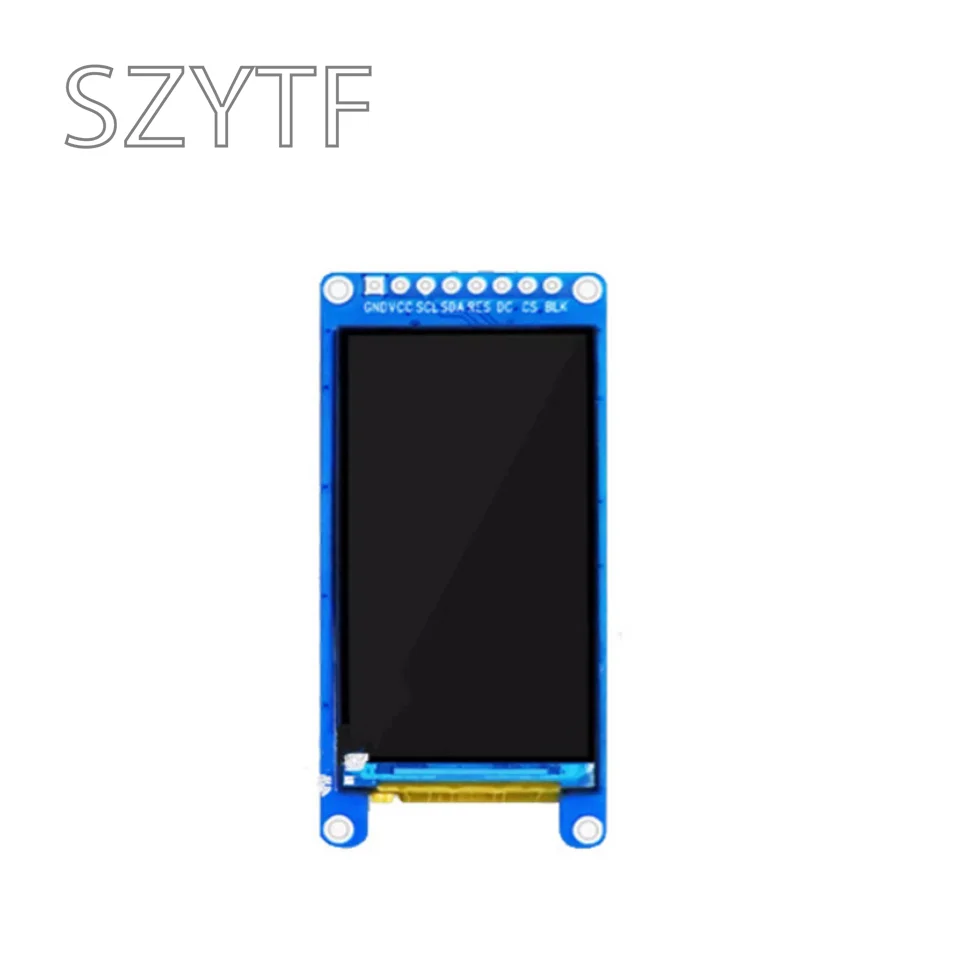

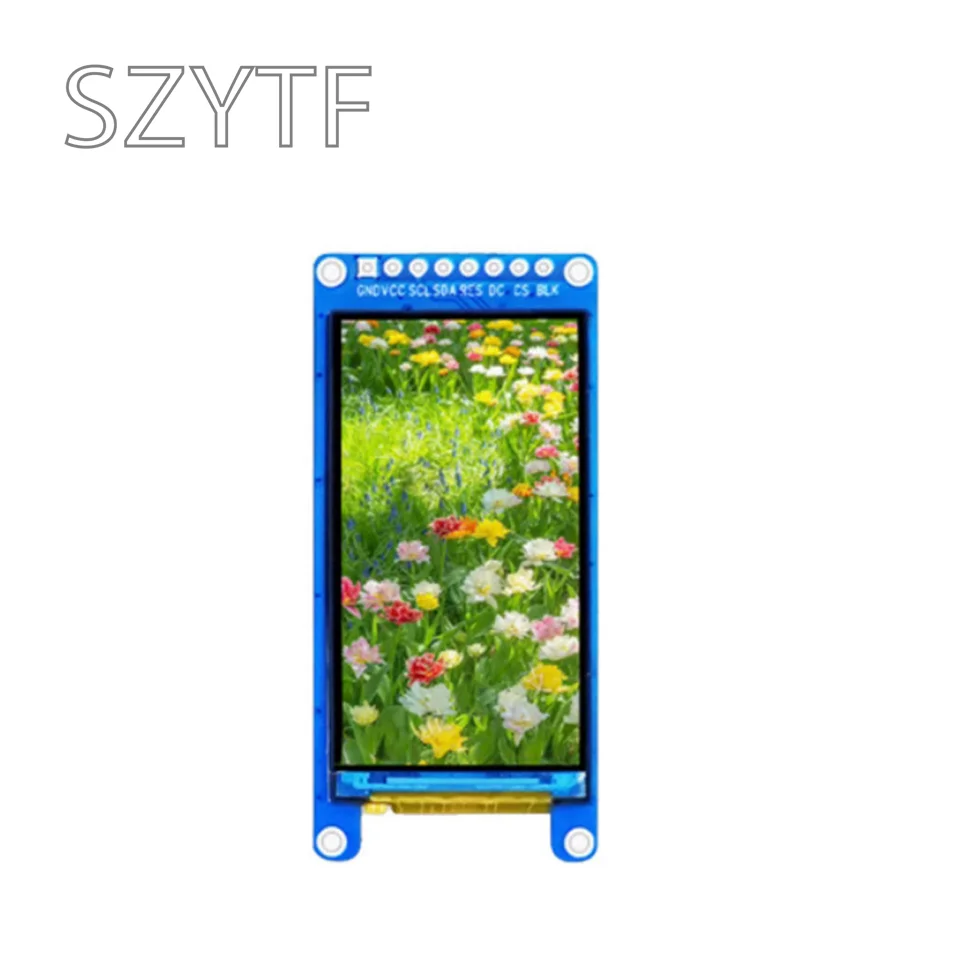

Pantalla de visualización TFT de ángulo completo IPS de 1,9 pulgadas, pantalla LCD, módulo de visualización a Color, puerto serie SPI, 170x320 de alta definición, ST7789

Descripción

Pantalla a color IPS de 1,9 pulgadas con resolución de 170X320

Panel de visión completa IPS, 178° rango visual

Al adoptar un bus serie SPI de 4 cables, solo requiere unos pocos IO para encenderse

Proporcione programas de muestra ricos para STM32, MSP430 y C51

Estándares de proceso de grado militar, trabajo estable a largo plazo

Color de la pantalla: color RGB 65K

HABITACIÓN: MSP1901

Tamaño: 1,9 (pulgadas)

Material del panel: TFT

Chip controlador: ST7789

Resolución: 170*320 (Píxel)

Interfaz de pantalla: interfaz SPI de 4 líneas

Área de visualización efectiva (área AA): 22,695x42,72 (mm)

Tipo de pantalla táctil: Sin contacto

IC táctil: IC sin contacto

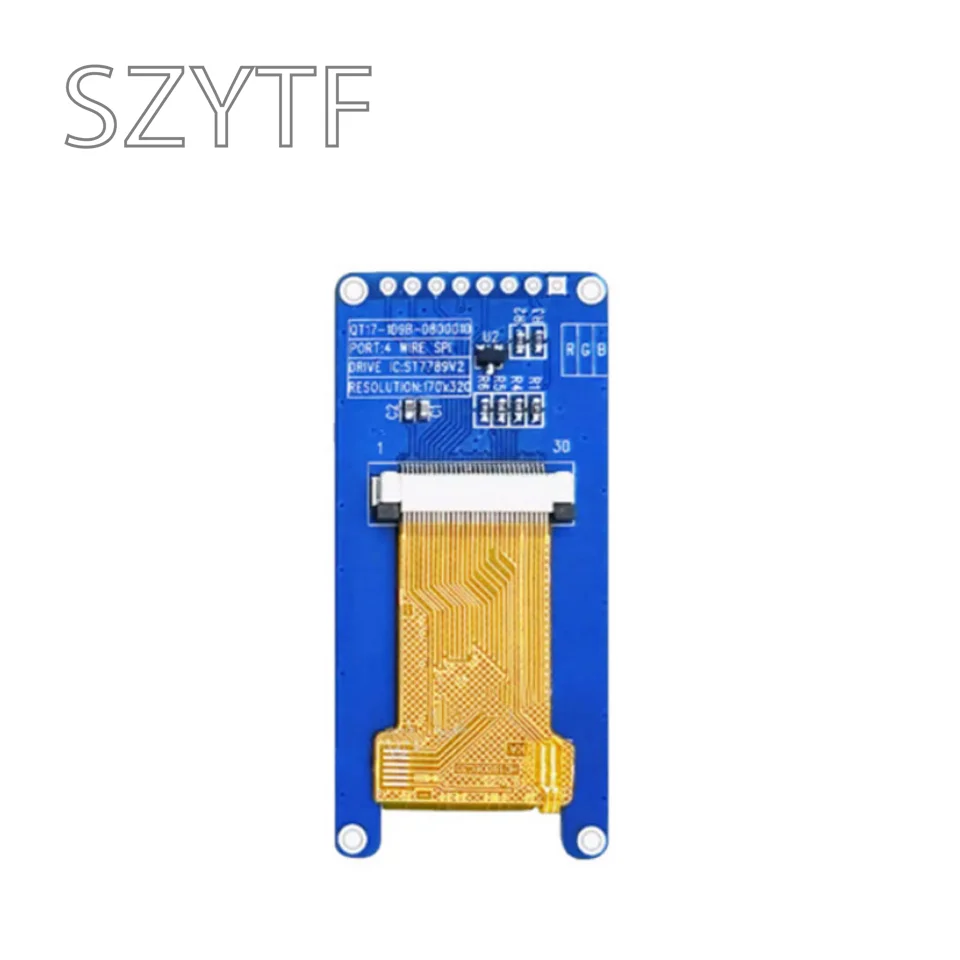

Tamaño de la placa base del módulo PCB: 29,00x62,00 (mm)

Perspectiva: ángulo completo

Temperatura de trabajo: "-10° C ~ 60° C

Temperatura de almacenamiento: -20° C~70° C

Voltaje de trabajo: 3,3 v

Consumo de energía: TBD

Peso del producto: 13 g

Definición de interfaz

1: GND: tierra de alimentación de la pantalla LCD

2: VCC: fuente de alimentación de la pantalla LCD positiva (3,3 V)

3: SCL: señal de reloj de bus LCD SPI

4: SDA: señal de datos de escritura del bus LCD SPI

5: RES: señal de control de reinicio de pantalla LCD reset de bajo nivel

6: CC: registro de pantalla LCD/señal de control de selección de datos Nivel bajo: registro, nivel alto: datos

7: Cs: señal de control de selección de chip de pantalla LCD habilitación de bajo nivel

8BLK: Señal de control de retroiluminación LCD Alto nivel iluminado, si no se necesita control, conéctelo a 3,3 V
