Color
Descripción

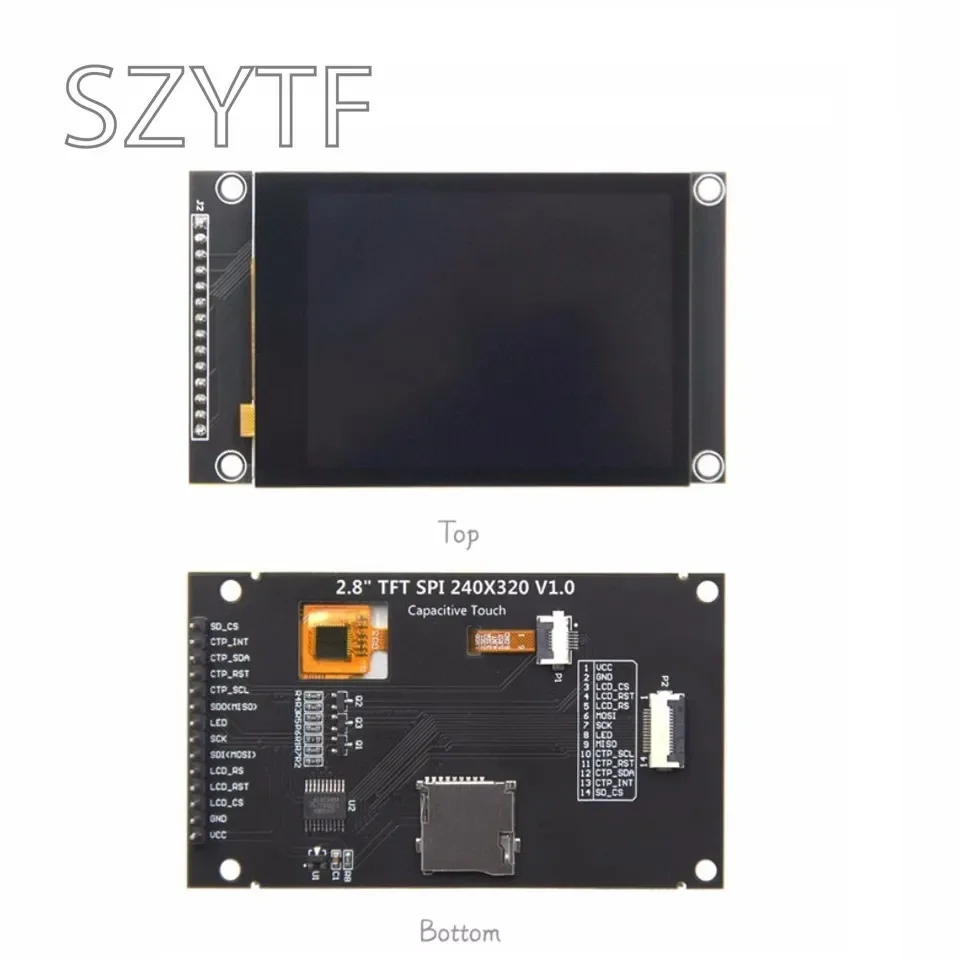

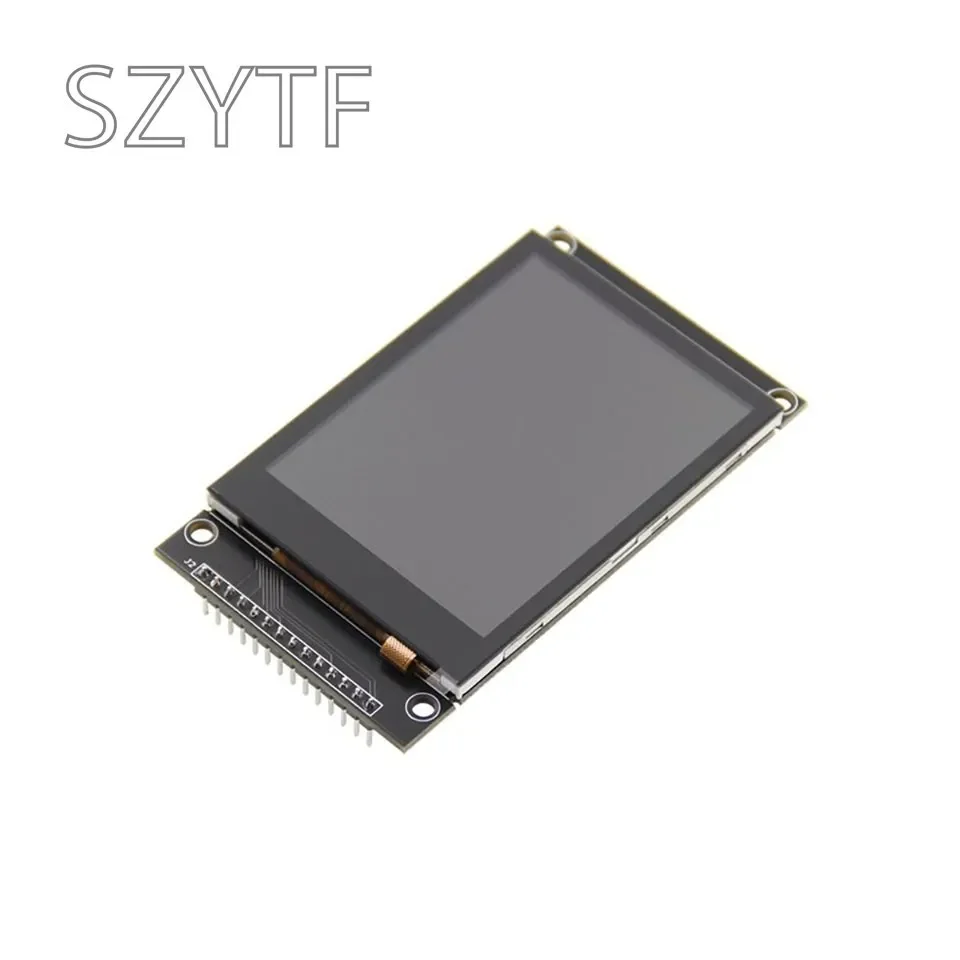

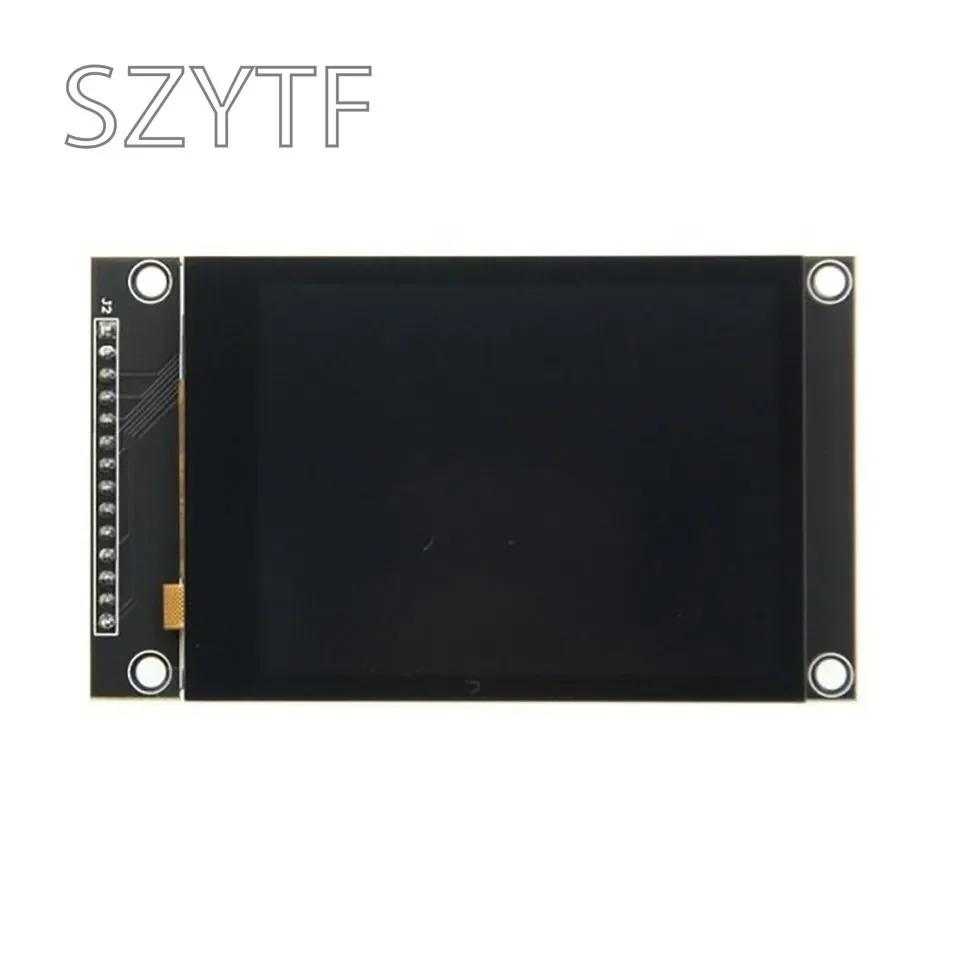

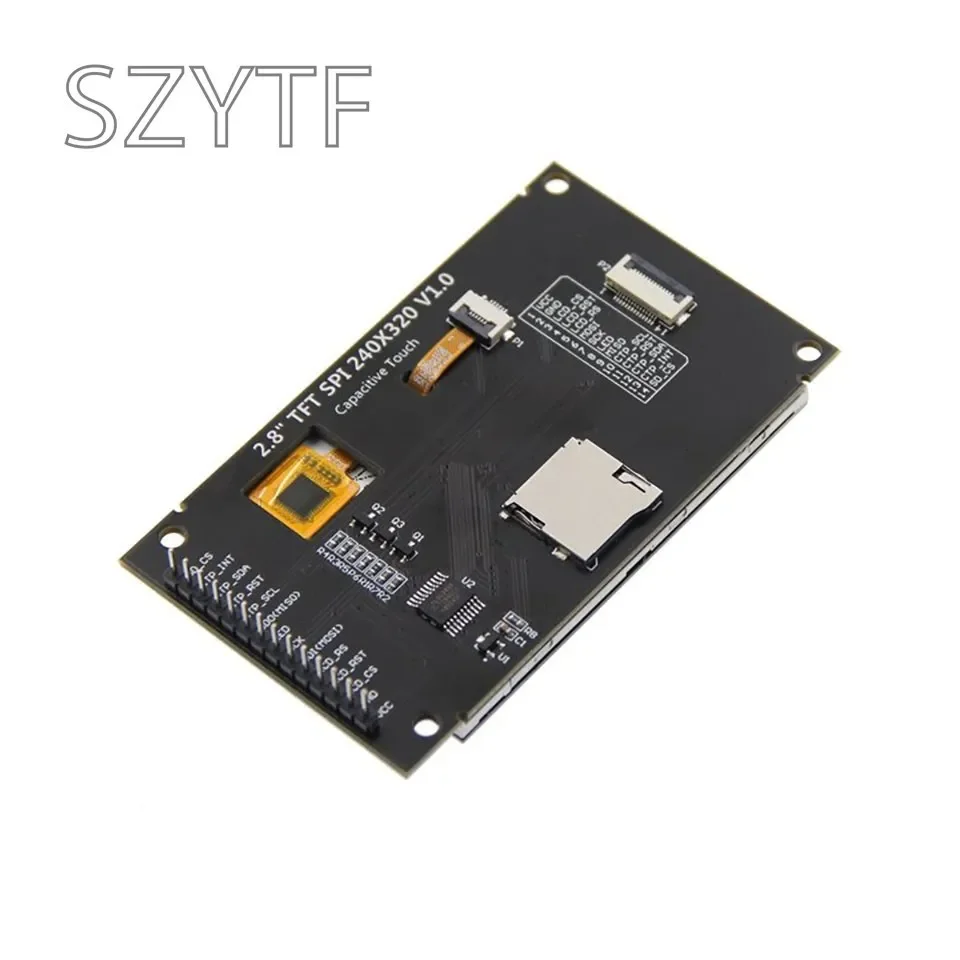

Descripción del producto:
Pantalla a color de 2,8 pulgadas con resolución de 320x480 de 65K colores y colores de visualización ricos
La actualización adopta un panel de visión completa IPS, con buen ángulo visual
Circuito de conversión de nivel a bordo, compatible con MCU de 5 V y 3,3 V
Adoptando un bus serie SPI de 4 cables para guardar pines de E/S
Función táctil capacitiva opcional/sin táctil para módulos
La entrada del módulo admite una interfaz de 2,54 pines y una interfaz de extensión FPC
Equipado con ranura para tarjeta micro TF para una fácil expansión del almacenamiento
Proporcionar ricos programas de aprendizaje de ejemplo (ESP32/STM32/Arduino UNO&Mage2560/C51/CH32)
Brinde soporte técnico de controladores de bajo nivel y actualice la información WIKI en línea
Múltiples pruebas de envejecimiento del módulo pueden cumplir con los estándares de nivel militar y respaldar un trabajo estable a largo plazo.
Parámetros del producto:
NombreParámetroParámetros LCDTamaño de pantalla2,8 pulgadasTipo de pantallaIPSResolución240xRGBx320 (píxeles)Área activa (área AA)43,20 (ancho) x57,60 (alto) (mm)Número de colores (máx.)262KControlador ICILI9341VInterfaz de visualizaciónSPI de 4 líneasTamaño de píxeles0,153(A)x0,153(V)(mm)Ángulo de visiónTODOS LOS 0'HORLOBrillo (TIPO)2Tipo de retroiluminaciónLED blanco*4Temperatura de operación-10~50(℃)Temperatura de almacenamiento-20~60(℃)Parámetros de la pantalla táctilTocar el área activa2,8 pulgadasTipo de pantalla táctilPantalla táctil capacitivaResolución de la pantalla táctil240x320(pixels)Controlador ICFT6336GÁrea visual de la pantalla táctil43,60 ± 0,15 (ancho) x 58,05 ± 0,15 (alto) (mm)Interfaz de comunicaciónIICTemperatura de operación-20~70(℃)Temperatura de almacenamiento-30~80(℃)Parámetros de tamañoTamaño del contorno TFT50.0±0,2(W)x69.20±0,2(H)x2.30±0,1 (D)mm)(Excluyendo cables y respaldo adhesivo)Tamaño del contorno de la pantalla táctil50.0±01(W)x69.20±0,1(H)x1.0±0,1(D)(mm)(Excluyendo cables y respaldo adhesivo)Tamaño del contorno del móduloTiene pantalla táctil: 50,0 (ancho) x86.0 (alto) x 12,78 (profundidad) (incluido el cabezal de clavija)SIN pantalla táctil: 50,0 (ancho) x86.0 (alto) x 14,28 (profundidad) (mm) (incluido el cabezal de clavija)
Parámetros eléctricosVoltaje de trabajo5,0 VCorriente de retroiluminación80 mAPotencia0,4 WOtros parámetrosSKUSIN pantalla táctil: MSP2833Tiene pantalla táctil: MSP2834
InterfazCabecera con espaciado de 14P y 2,54 mm y asiento FPC con espaciado de 0,5 mmPeso (incluido el paquete)MSP2833: 39gMSP2834: 47 g

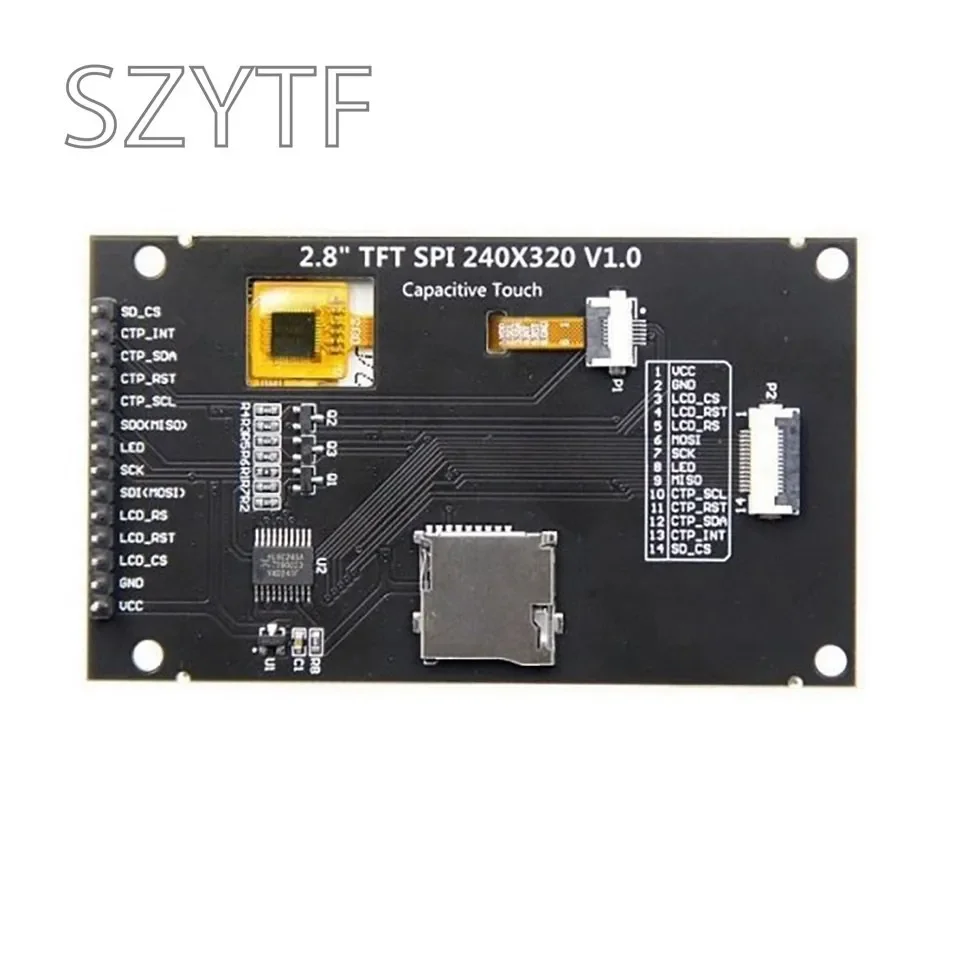

Definición de interfaz:

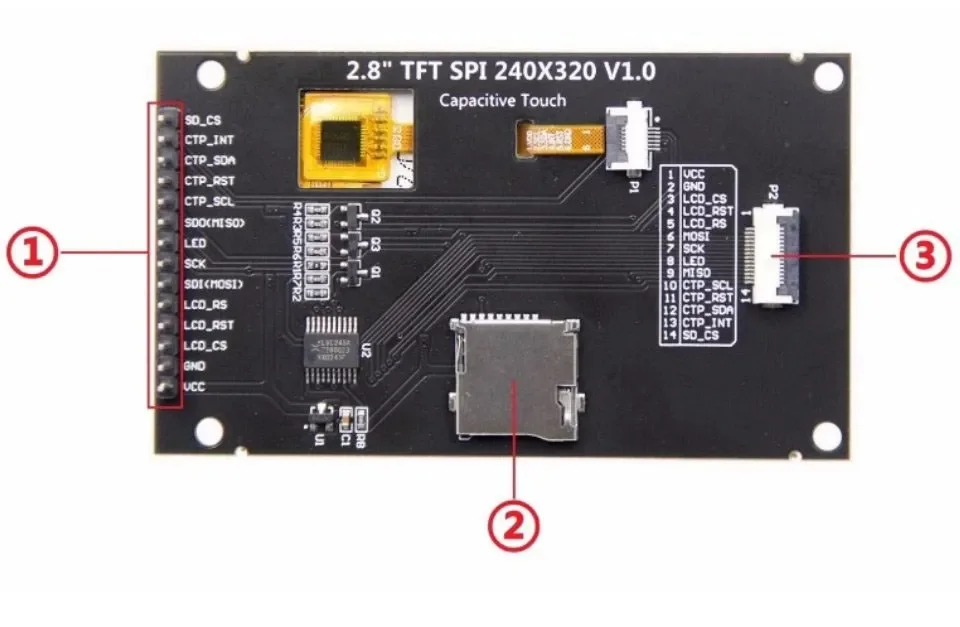

- Descripción de la función de la interfaz
- Descripción de la función del pin
Nivel alto: datos, nivel bajo: comando
6SDI (MOSI)Señal de datos de escritura del bus SPI (tarjeta SD y pantalla LCD utilizadas juntas)7SCKSeñal de reloj del bus SPI (tarjeta SD y pantalla LCD utilizadas juntas)8LEDSeñal de control de retroiluminación LCD (si necesita control, conecte los pines).Si no necesitas control, puedes omitirlo)9SDO (MISO)Señal de lectura de datos del bus SPI (tarjeta SD y pantalla LCD utilizadas juntas)10CTP_SCLSeñal de reloj de bus IIC con pantalla táctil capacitiva (no es necesario conectar módulos sin pantallas táctiles)11CTP_RSTSeñal de control de reinicio de la pantalla táctil del condensador, reinicio de bajo nivel (no es necesario conectar módulos sin pantallas táctiles)12CTP_SDAPantalla táctil capacitiva Señal de datos del bus IIC (no es necesario conectar módulos sin pantallas táctiles)13CTP_INTPantalla táctil del condensador Señal de interrupción táctil del bus IIC, al generar un toque, ingresa de nivel bajo al control principal (no es necesario conectar los módulos sin pantallas táctiles)14SD_CSSeñal de control de selección de tarjeta SD, activo de bajo nivel (sin función de tarjeta SD, se puede desconectar)Documentación del producto:
Especificación del módulo IPS SPI de 2,8 pulgadas
Manual de usuario del módulo IPS SPI de 2,8 pulgadas
Inicialización ILI9341
Especificaciones del LCD IPS de 2,8 pulgadas
Imagen del tamaño de la pantalla táctil capacitiva de 2,8 pulgadas
Módulo IPS SPI de 2,8 pulgadas con imagen del tamaño de la pantalla táctil
Módulo IPS SPI de 2,8 pulgadas sin imagen del tamaño de la pantalla táctil
Esquema del módulo SPI IPS de 2,8 pulgadas
Pantalla de módulo IPS SPI de 2,8 pulgadas Biblioteca de paquetes esquemáticos y PCB
'Ficha de datos IC del controlador LCD ILI9341
Ficha de datos IC FT6336G del controlador de pantalla táctil
Mesa de registro IC FT6336G del controlador de pantalla táctil
Descarga del programa:
Paquete MSP2833_MSP2834 del módulo IPS SPI de 2,8 pulgadas
Materiales de referencia:
Instrucciones de demostración C51 del módulo IPS SPI de 2,8 pulgadas
Instrucciones de demostración CH32 del módulo IPS SPI de 2,8 pulgadas
Instrucciones de demostración ESP32 del módulo SPI IPS de 2,8 pulgadas
Instrucciones de demostración STM32 del módulo IPS SPI de 2,8 pulgadas
Módulo SPI IPS de 2,8 pulgadas UNO_Mega2560 Instrucciones de demostración
Construcción del entorno de desarrollo Arduino para ESP32
Ilustraciones de uso del software PCtoLCD2002
El software Image2Lcd utiliza ilustraciones
Ilustración de uso del software flash_download_tool (uso para ESP32)
Configuración del módulo de visualización en chino e inglés
Software común:
PCtoLCD2002
Imagen2LCD
flash_download_tool
