Color
Descripción
Ninguna luz de fondo sigue mostrando el contenido más reciente durante mucho tiempo, incluso cuando se apaga
Consumo de energía ultrabajo y ultrabajo, básicamente se requiere energía solo para refrescar

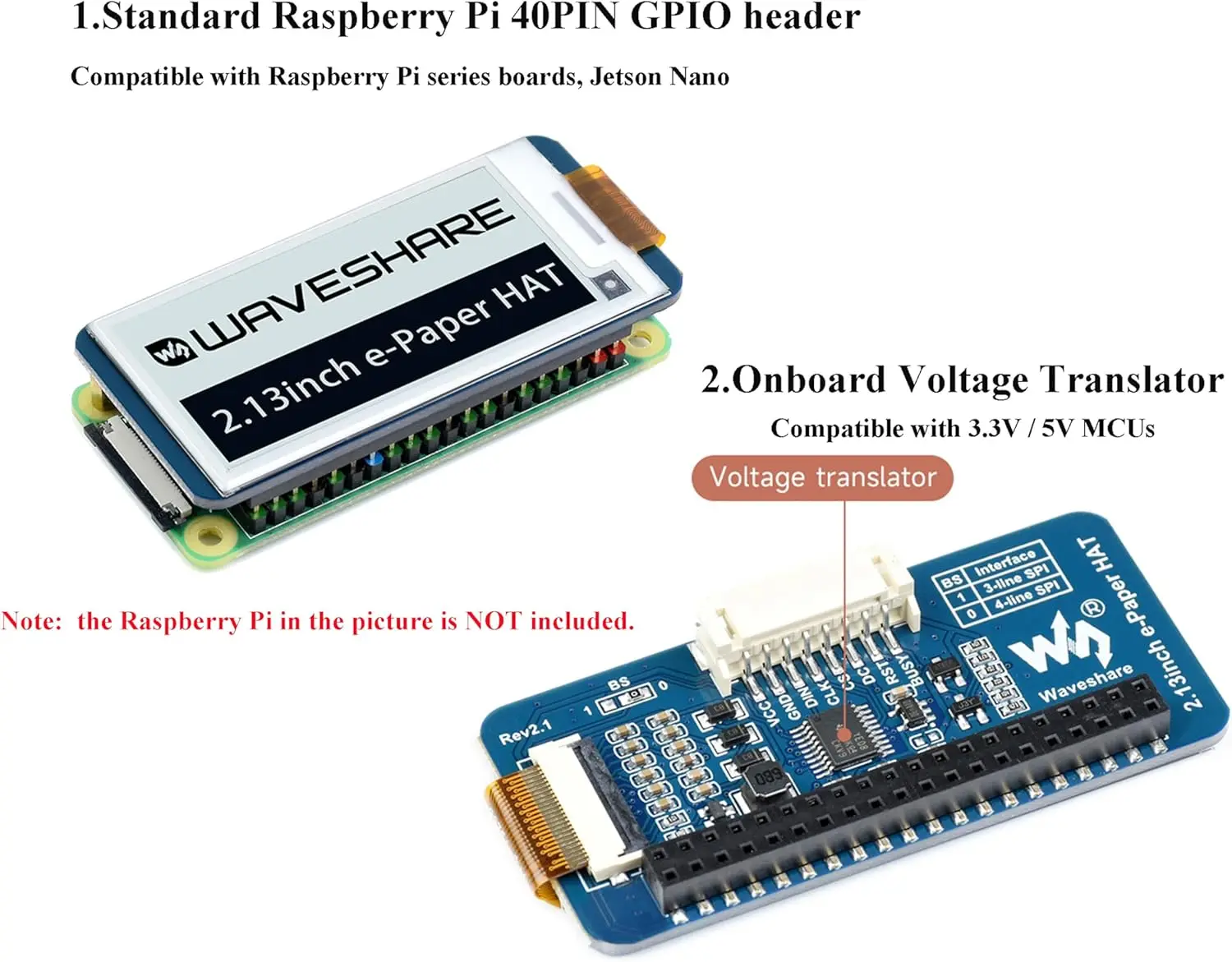

Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi, Jetson Nano
Interfaz SPI, para conectar con placas controladoras como Arduino/STM32, etc.
Traductor de voltaje integrado, compatible con MCU de 3,3 V/5 V
Viene con recursos de desarrollo en línea y manual (diagrama de circuito de placa controladora, ejemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)

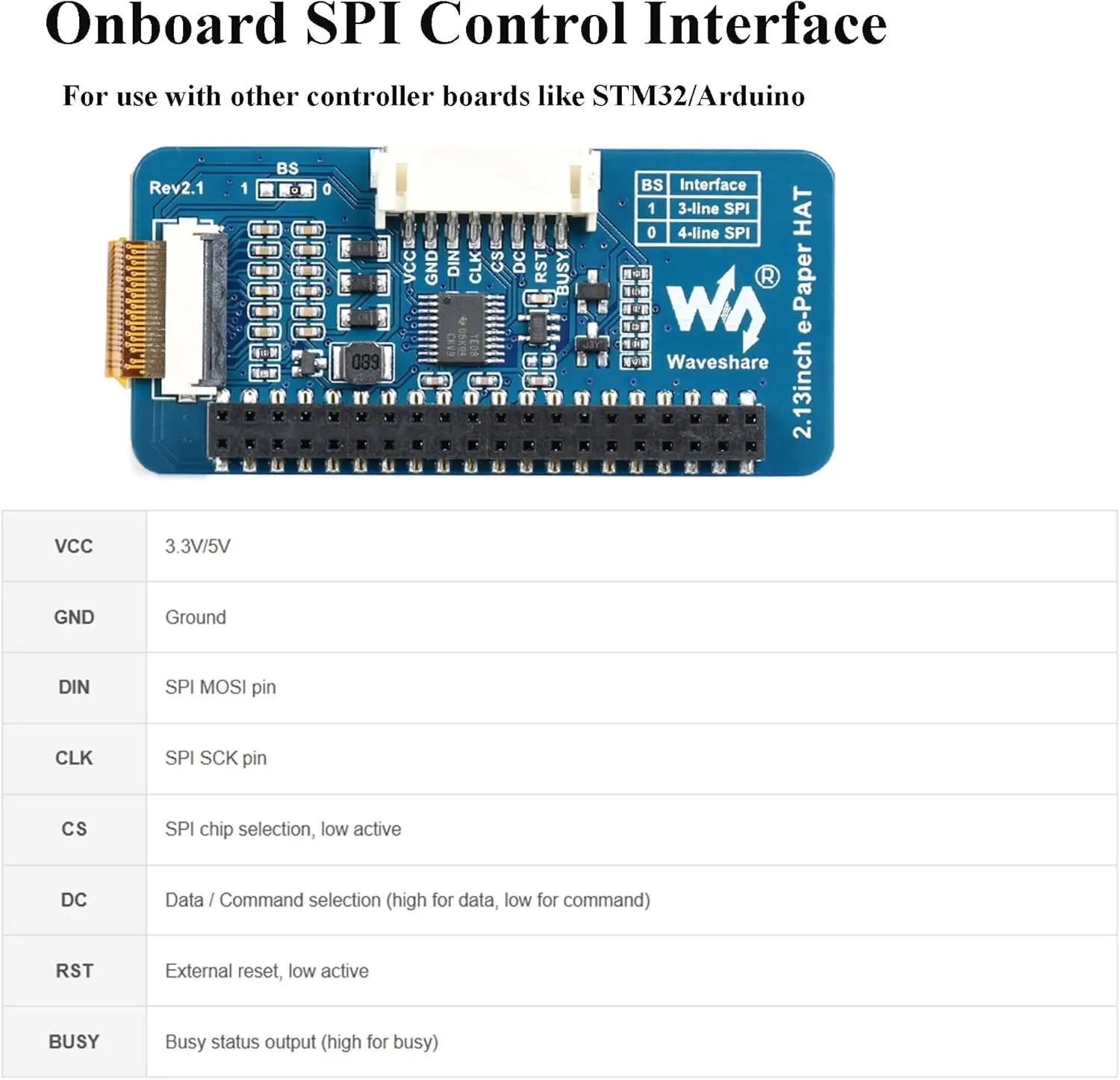

Para uso con otras placas controladoras como STM32/Arduino

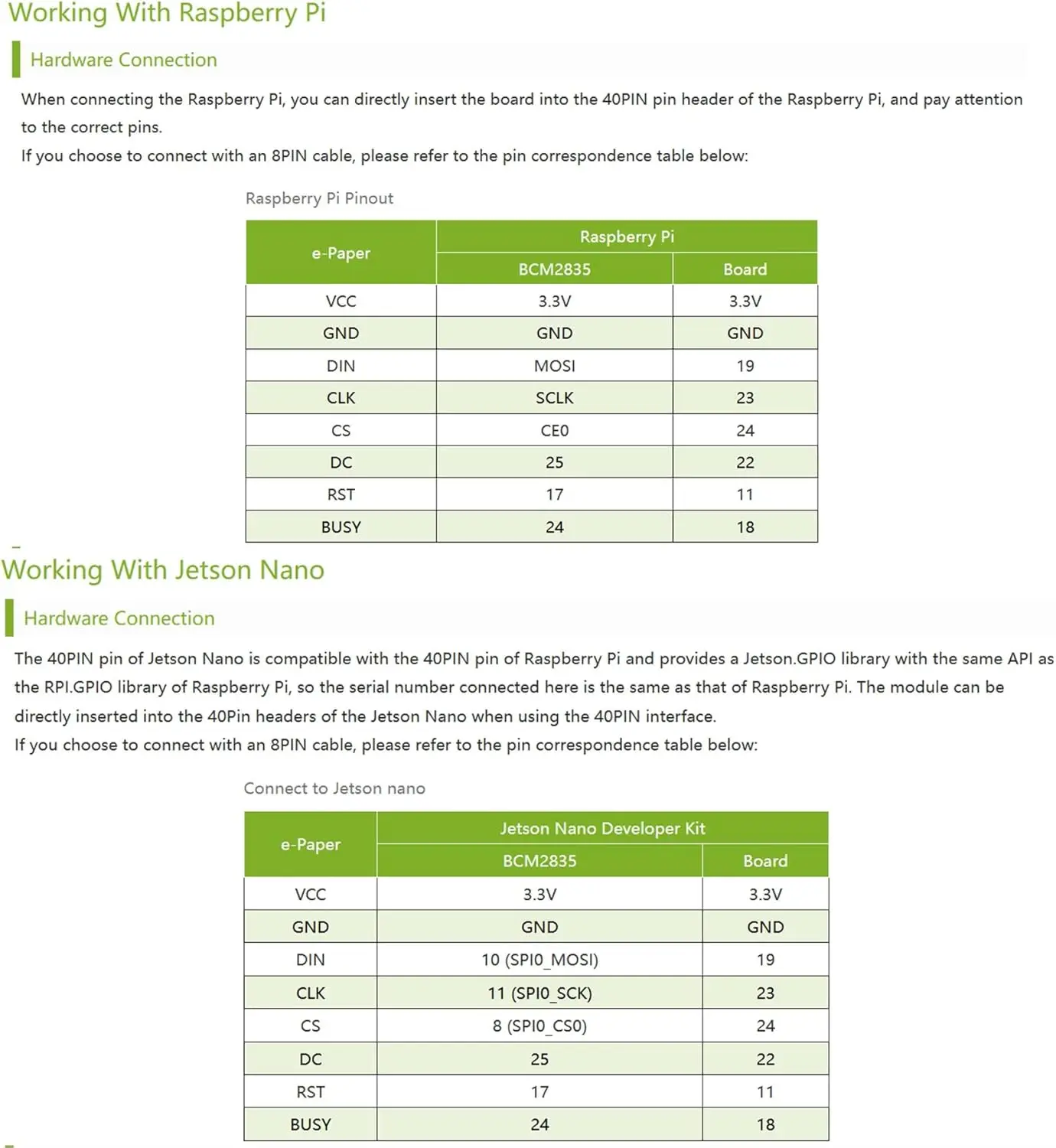

VCC
3,3 V/5 V
TIÑO
Tierra
DIN
Pin SPI MOSI
CLK
Pin SPI SCK
CS
Selección de chip SPI, datos activos bajos
CC
Selección de datos/comando (alto para datos, bajo para comando)
RST
Restablecimiento externo, bajo activo
BUSIO
Salida de estado ocupada (alta para ocupados)

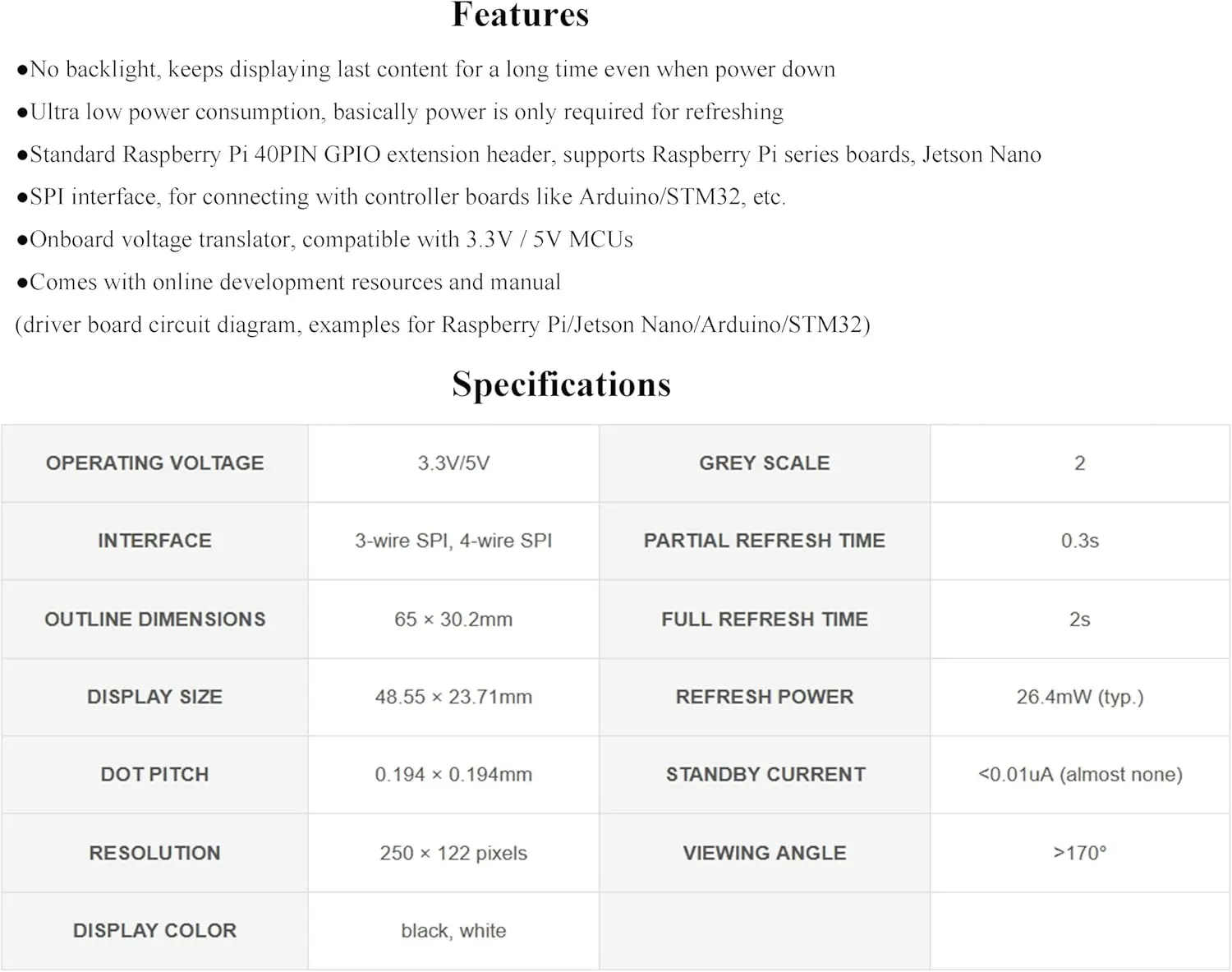

Tensión de OPERACIÓN
3,3 V/5 V
GRIS ESCALA
2
INTERFAZ
SPI de 3 hilos, SPI de 4 hilos
TIEMPO DE REFRESH PARTIAL
0,3 s
DIMENSIONES DE SALIDA
65 × 30,2 mm
TIEMPO COMPLETO DE REFRESH
2s
TAMAÑO DE LA PANTALLA
48,55 × 23,71 mm
POTENCIA DE REFRESH
26,4 mW (típico)
PUNTADA DE PUNTO
0,194 × 0,194 mm
CORRIENTE DE STANDBY
0,01uA (casi ninguno)
RESOLUCIÓN
250 × 122 píxeles
ÁNGULO DE VISUALIZACIÓN
170°
COLOR DE EXIBIÓN
negro, blanco

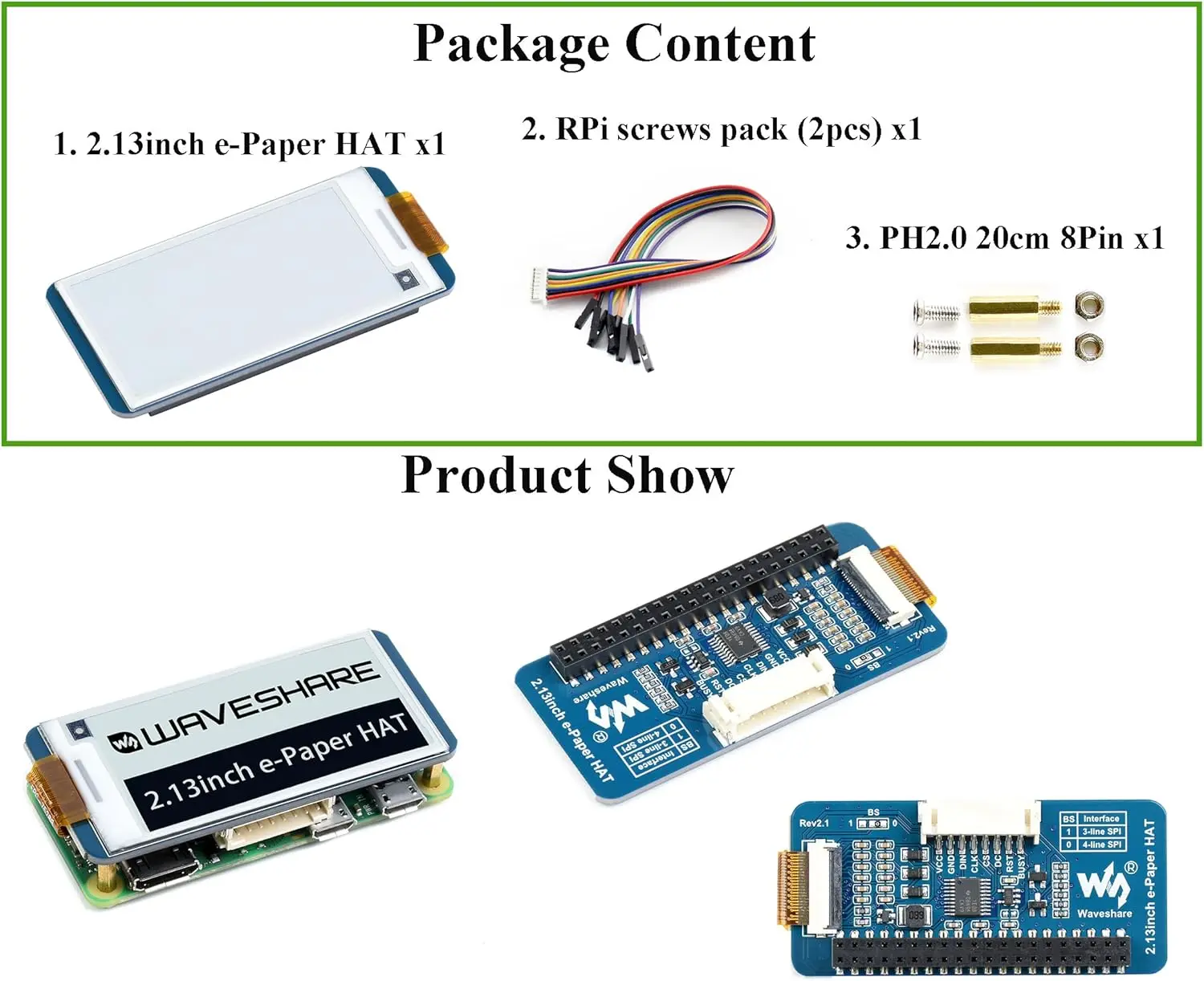

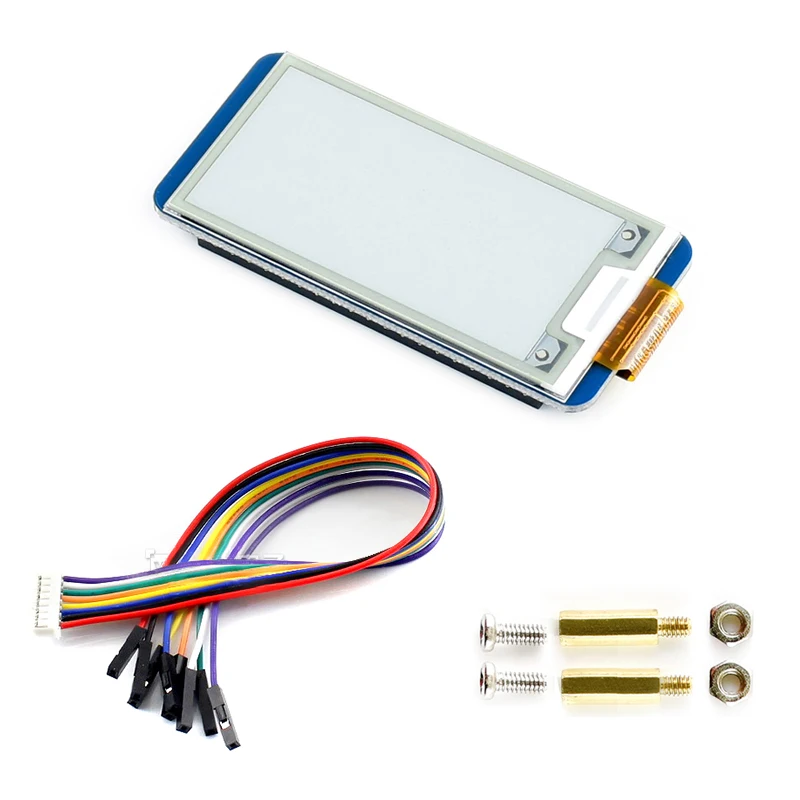

Papel electrónico de 2,13 pulgadas × 1 (sin PCB)
O
1 gorro de papel electrónico de 2,13 pulgadas.
(Con PCB)
Paquete de tornillos RPi (2 piezas) x1
PH2.0 20 cm 8 pines x1
