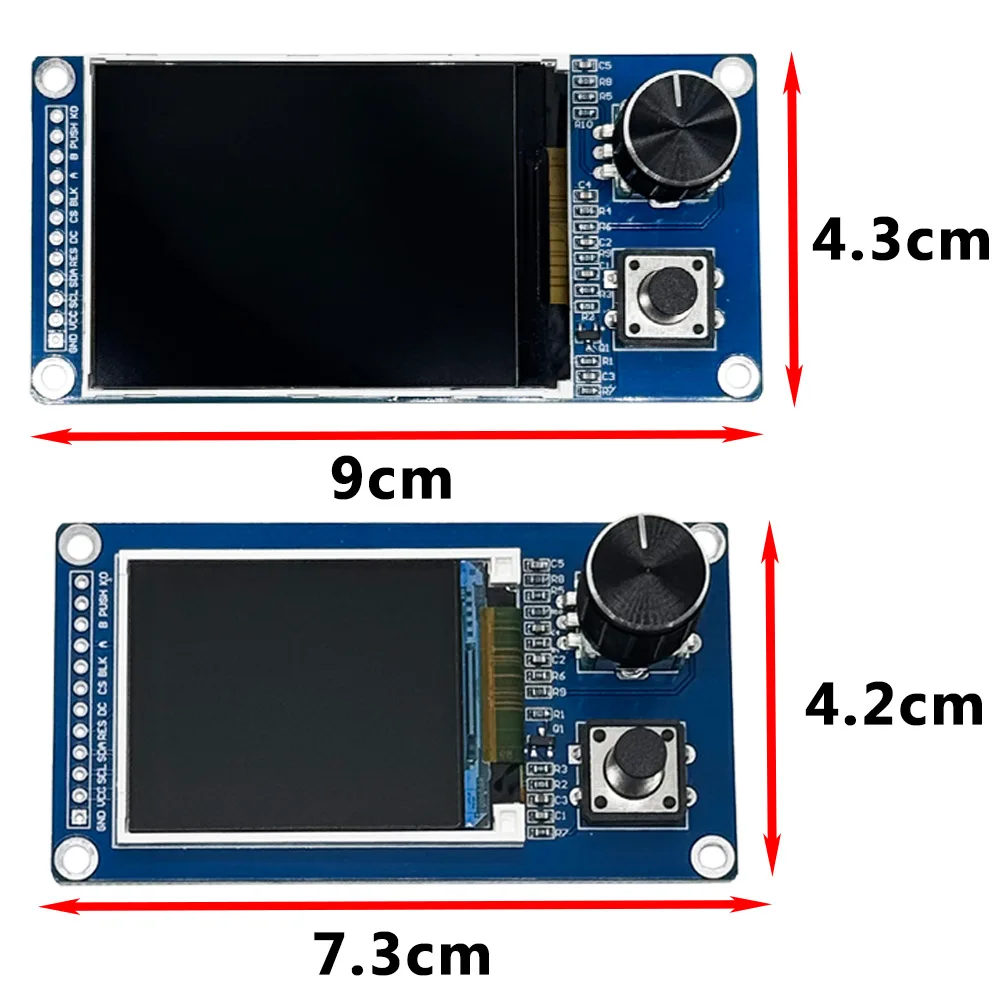

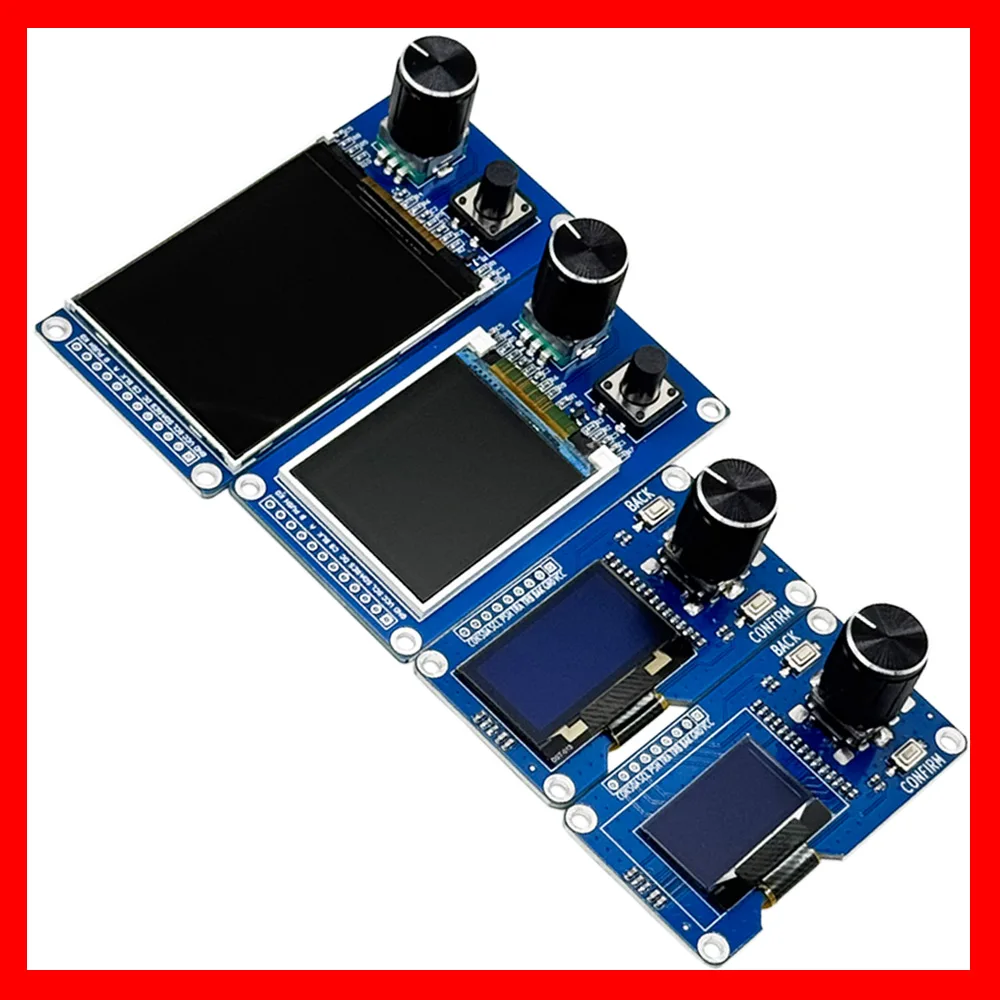

Pantalla TFT con módulo combinado de codificador rotatorio EC11, interfaz SPI, pantalla LCD de 0,96 pulgadas, 1,3 pulgadas, 1,8 pulgadas y 2,4 pulgadas

Detalles del módulo.

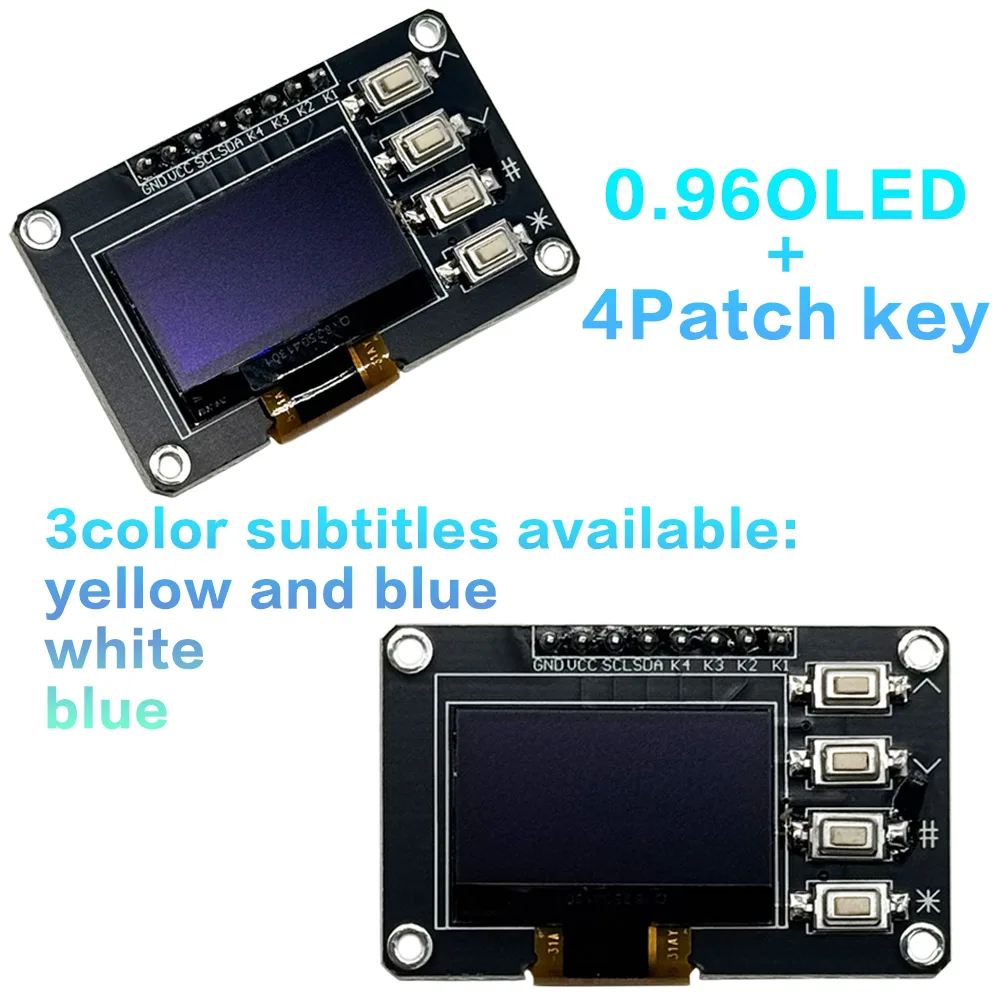

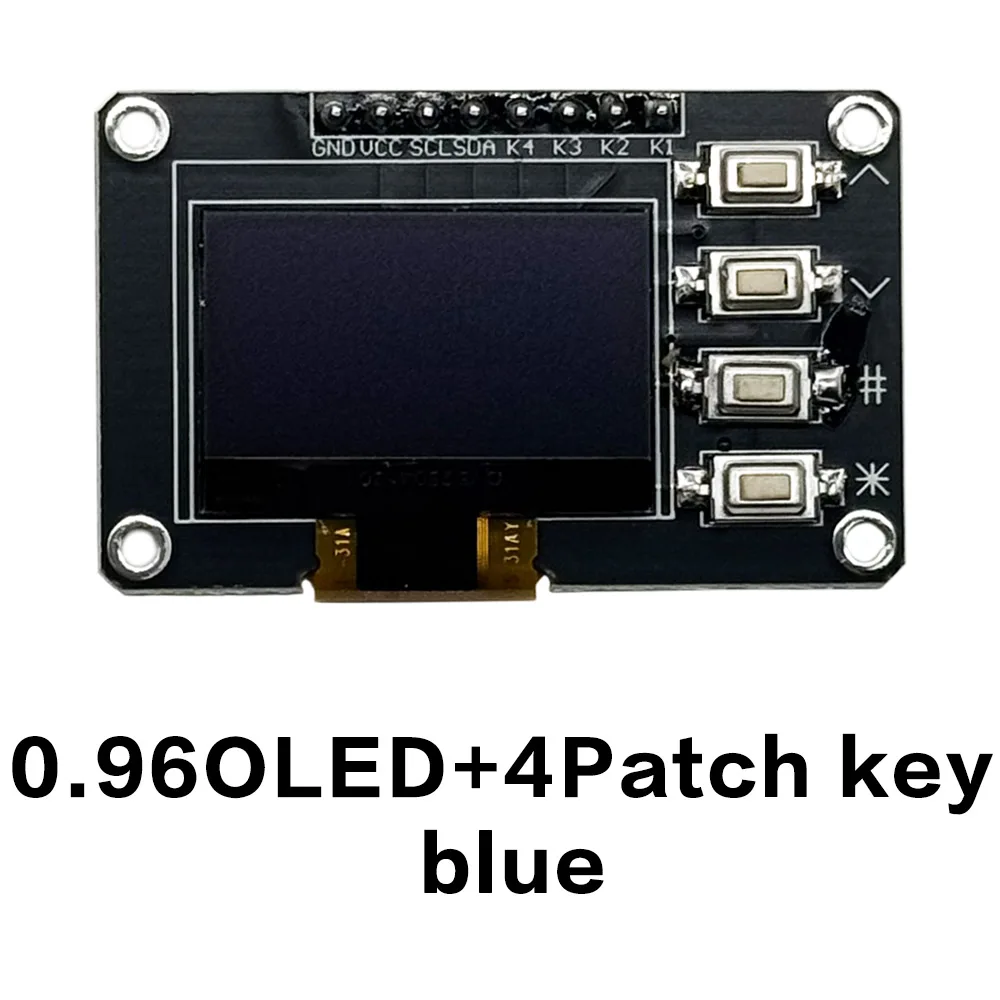

Tamaño: OLED de 0,96 pulgadas

Material: PM OLED

Tipo de interfaz: conector IIC

Resolución: 128*64

Voltaje de funcionamiento: 3,3 V

Chip de control: SSD1306/SSD1315

Color de pantalla: blanco, azul, amarillo y azul de dos colores, tres, según la elección requerida

Área de visualización: 21,74 * 10,86 (mm)

Tamaño del módulo: 44,53*27,66 (mm)

Paso de píxeles: 0,17*0,17 (mm)

Tamaño del píxel: 0,15 * 0,15 (mm)

Número de pines: 4 (2,54 fila única de pines de fila con paso)

Dirección del ángulo de visión: ángulo de visión completo

Temperatura de funcionamiento: -40 ~ 70°C

Frecuencia de actualización: 100 fotogramas/seg.

Definición de interfaz

Tierra de potencia GND

VCC 3,3 V

Línea de reloj SCL IIC

Línea de datos SDA IIC

Interfaz de teclado K4 4

K3 Conector de botón з

K2 Conector de botón 2

K1 Interfaz de botón 1

(Introducción)

Este módulo es una combinación del módulo de interfaz OLEDIIC y codificador rotatorio EC11, los dos no están relacionados, pero solo se coloca una placa, se convierte en un módulo integrado, extra con botones de retorno y confirmación, la interfaz clave también es independiente, puede Elija utilizarlo de acuerdo con el uso real de la situación.Diseño todo en uno, bricolaje más simple y hermoso, conveniente.

Parámetros

Especificación

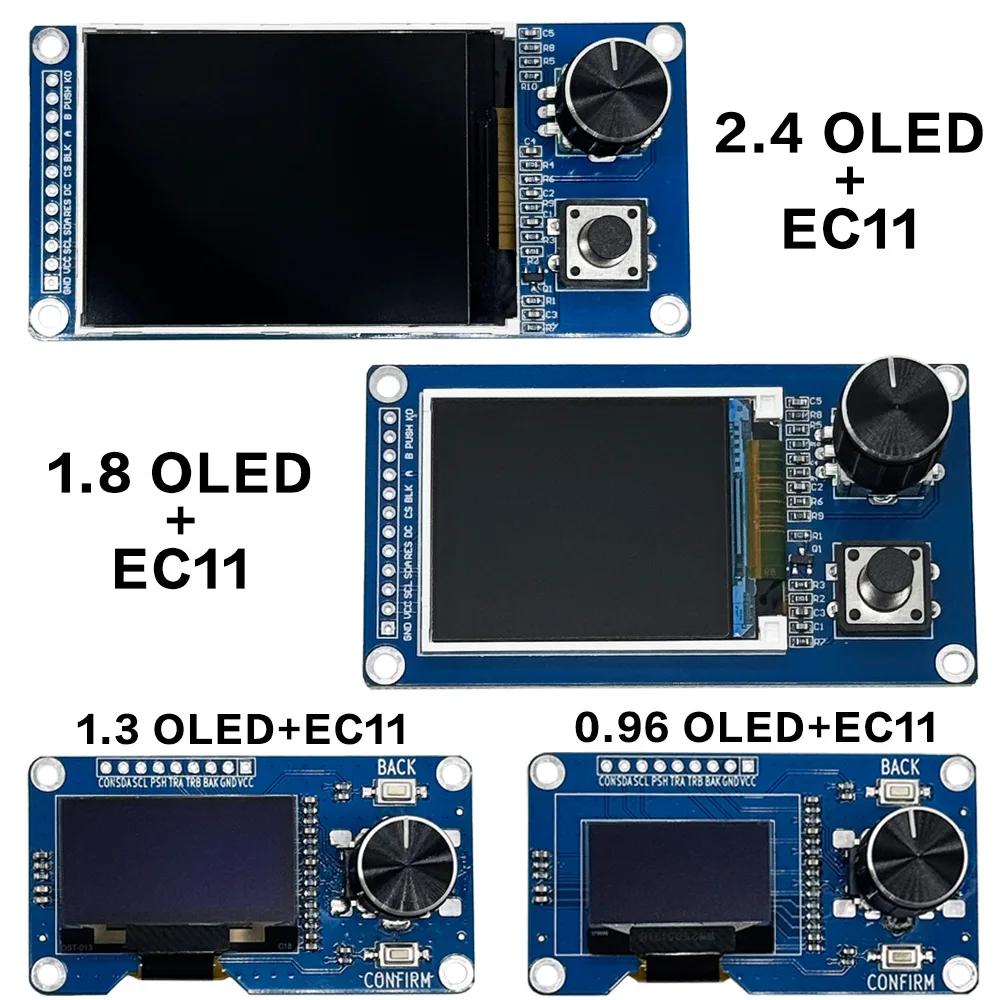

Módulo combinado de codificador rotatorio OLED+EC11 de 0,96 pulgadas

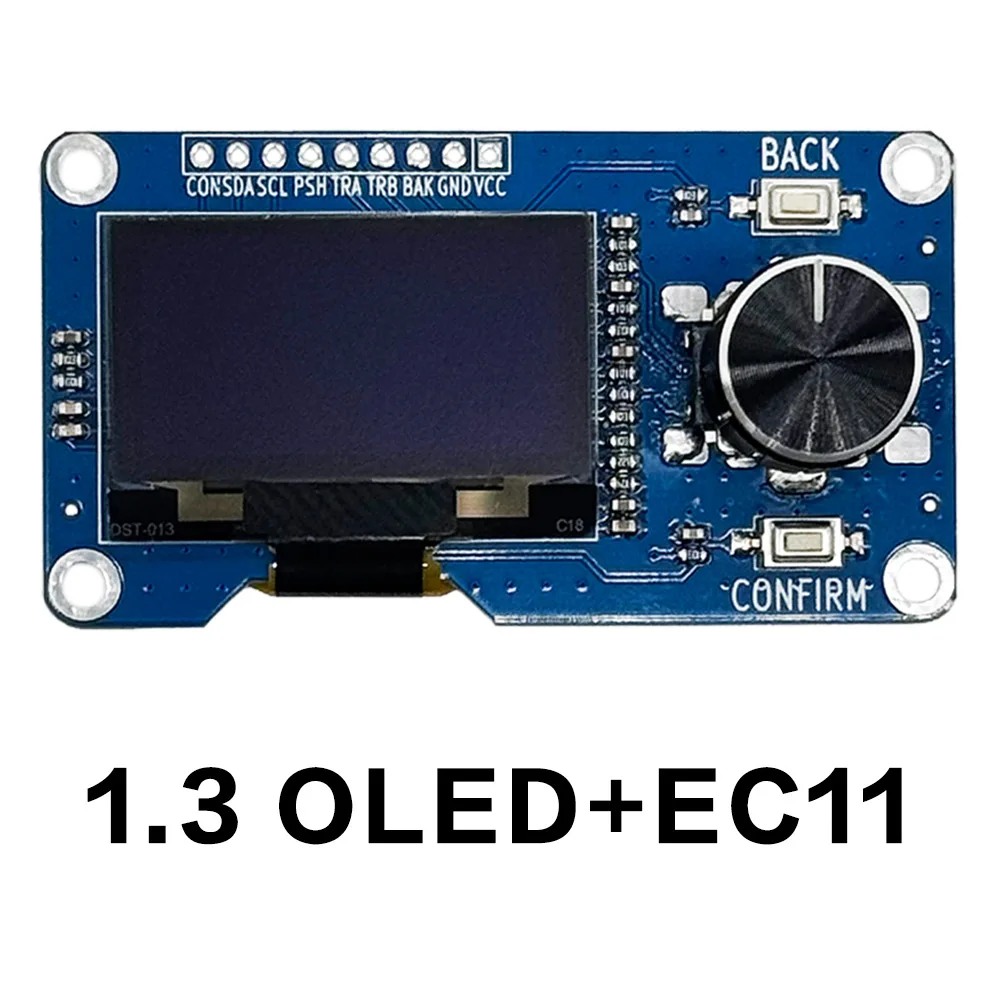

Módulo combinado de codificador rotatorio OLED+EC11 de 1,3 pulgadas

Chip controlador OLED

SSD1306 (0,96 pulgadas)

SH1106 (1,3 pulgadas)

Interfaz OLED: IIC

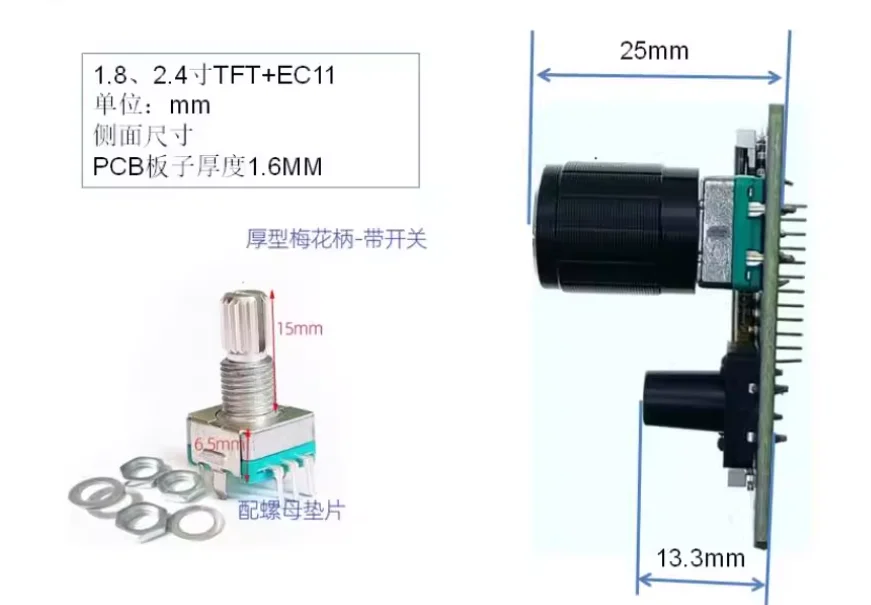

EC11: vástago de flor de ciruelo, longitud del vástago 15 mm, 20 pulsos de posicionamiento 20, 5 pies con interruptor

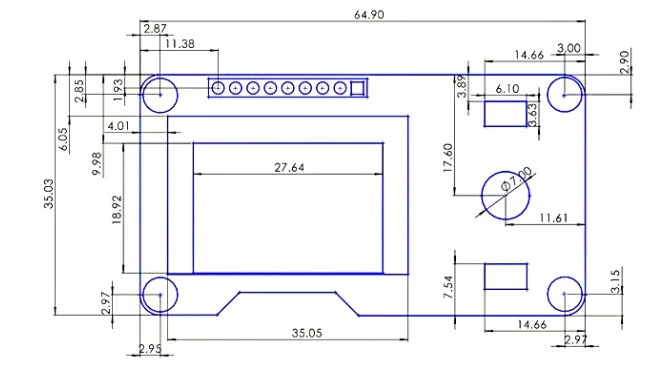

Tamaño ↓ (medición manual solo como referencia)

[Descripción de la interfaz

CON(KEY1): Interfaz de clave de confirmación

SDA: Interfaz de datos para comunicación IIC con pantalla OLED.

SCL: Interfaz de reloj para comunicación IIC con pantalla OLED.

PSH: Interfaz clave de EC11.

TRA, TRB: fase A y fase B de EC11.

BAK (KEYO): Botón de retorno

GND: tierra eléctrica

VCC: fuente de alimentación positiva de 3,3 V

[Conexión de circuito

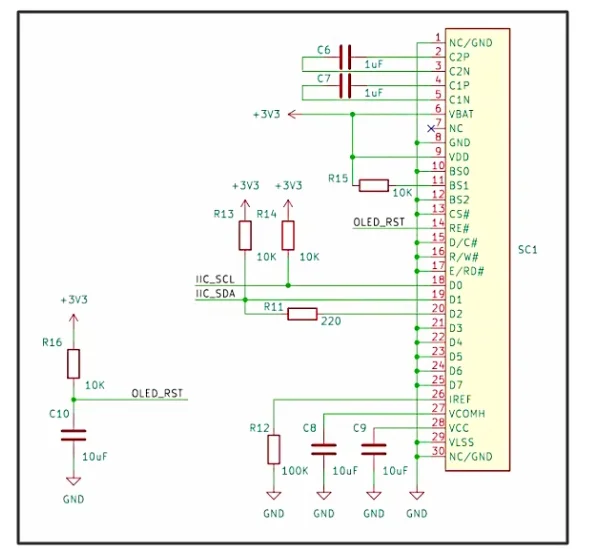

▼Diagrama esquemático OLED

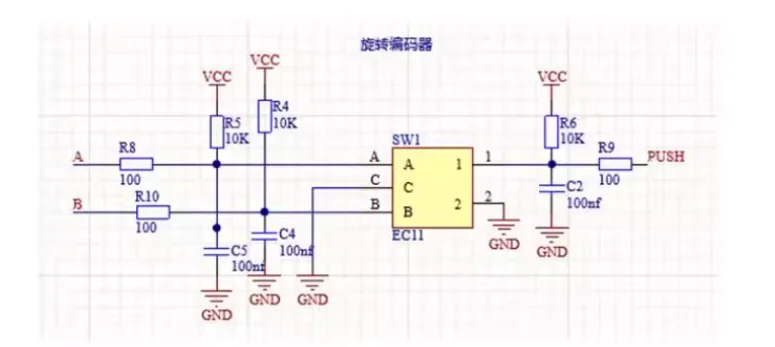

▼Circuito codificador rotatorio EC11

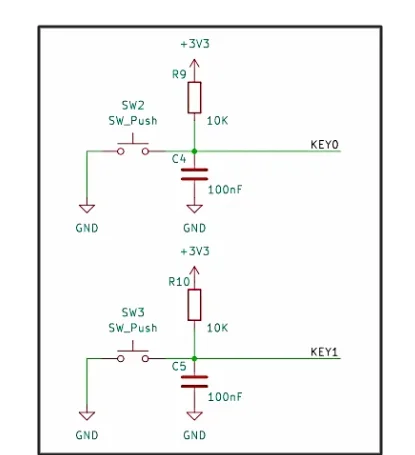

Tecla de retorno: BAK (KEYO)

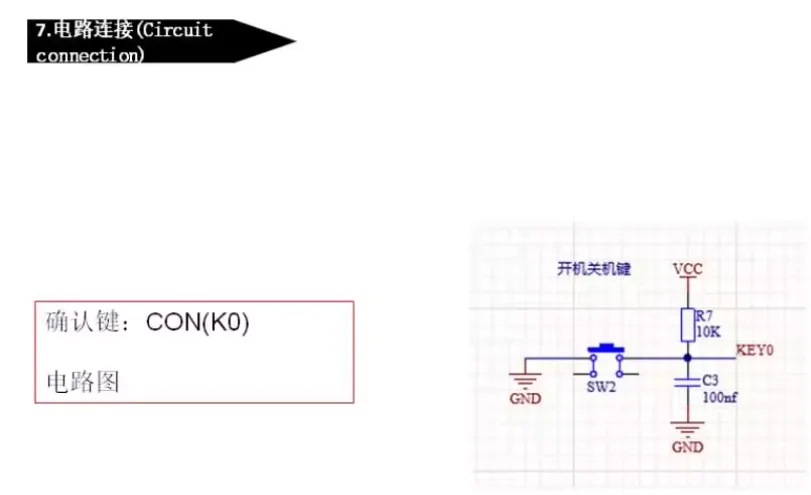

Tecla de confirmación: CON(KEY1)

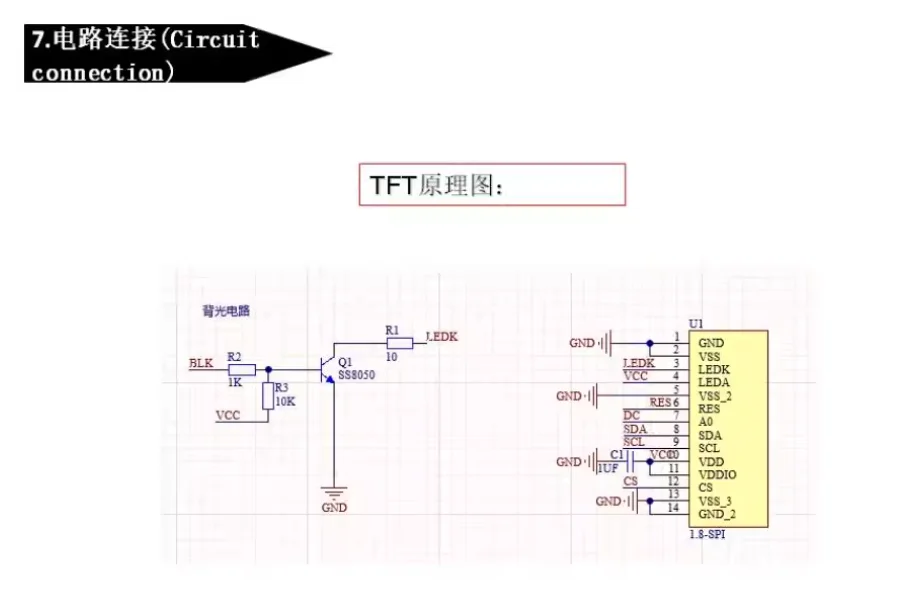

Diagrama de circuito

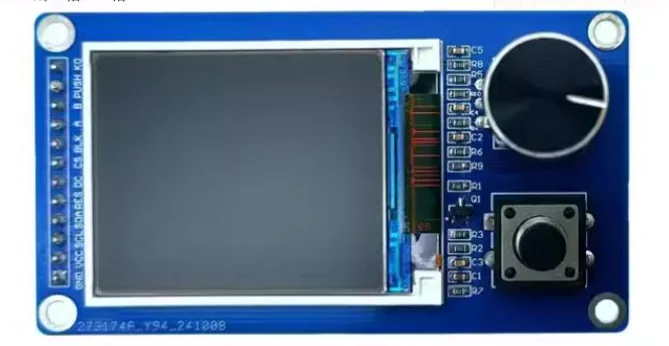

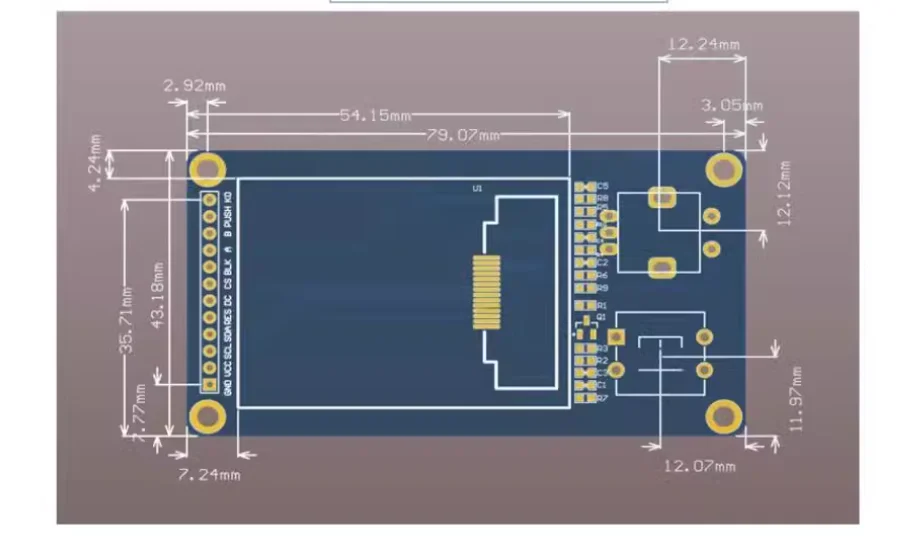

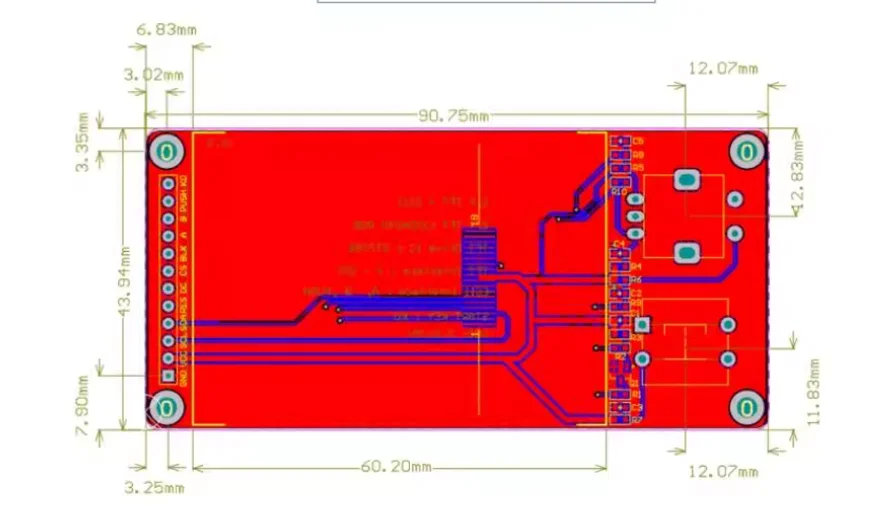

5, descripción de la interfaz (Interfaz

desatarsipcio)

GND: Tierra eléctrica

VCC: fuente de alimentación positiva de 3,3 V

SCL: Interfaz de reloj para comunicación SPI con pantalla TFT.

SDA: Interfaz de datos para comunicación SPI con pantalla TFT.

RES: Pin de reinicio

DC: selección de comandos de datos

CS: Señal de selección de chip, activo de bajo nivel

BLK: ajuste de retroiluminación TFT, predeterminado completamente abierto, se puede dejar desconectado.

KO: se puede utilizar como botón de retorno del menú o botón de confirmación.

PUSH: interfaz clave de EC11.

A, B: Fase A y B de EC11.

▼ Circuito codificador rotatorio EC11
