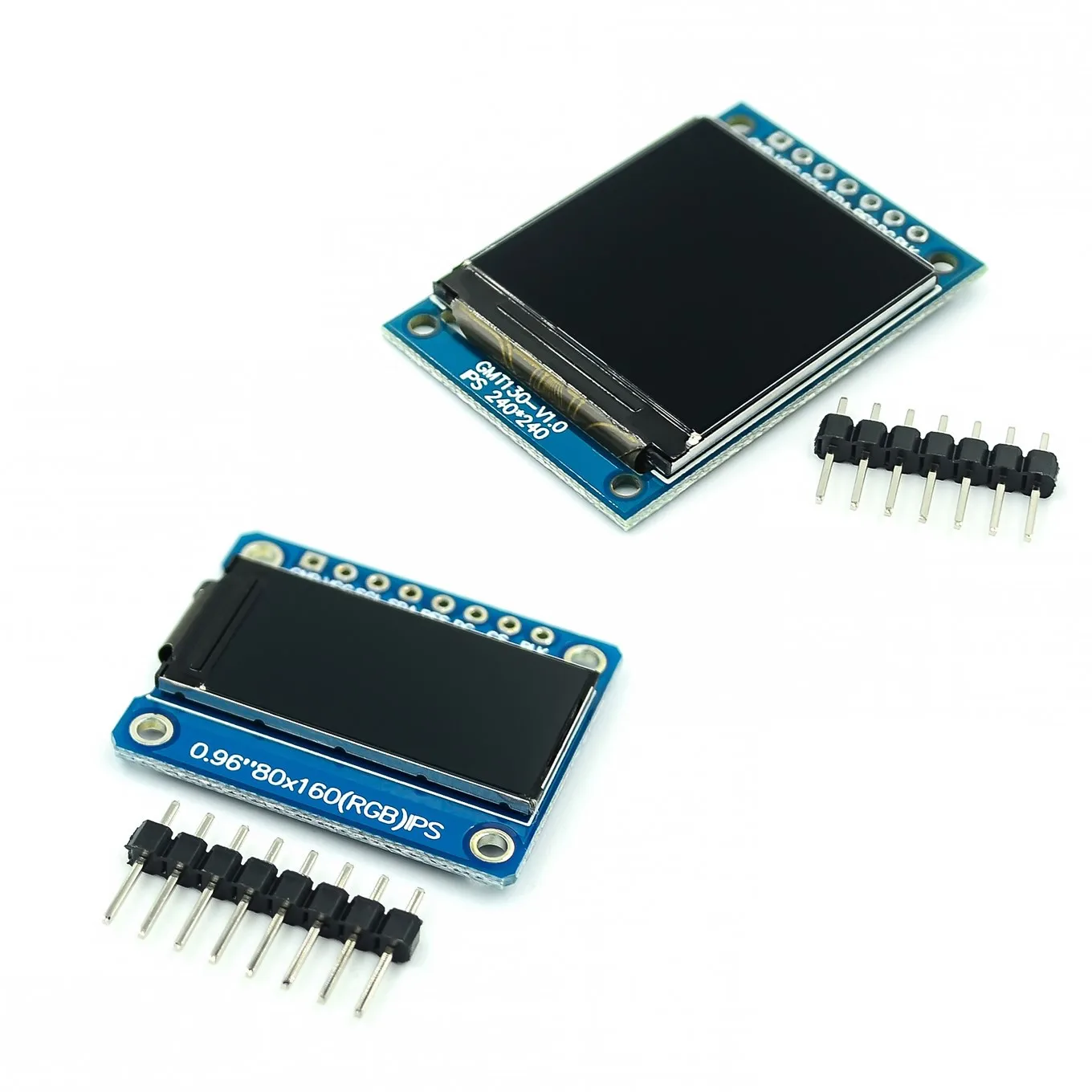

Pantalla TFT 0,96/1,3 pulgadas IPS 7P SPI HD 65K módulo LCD a todo Color ST7735 Drive IC 80*160 (no OLED) para Arduino

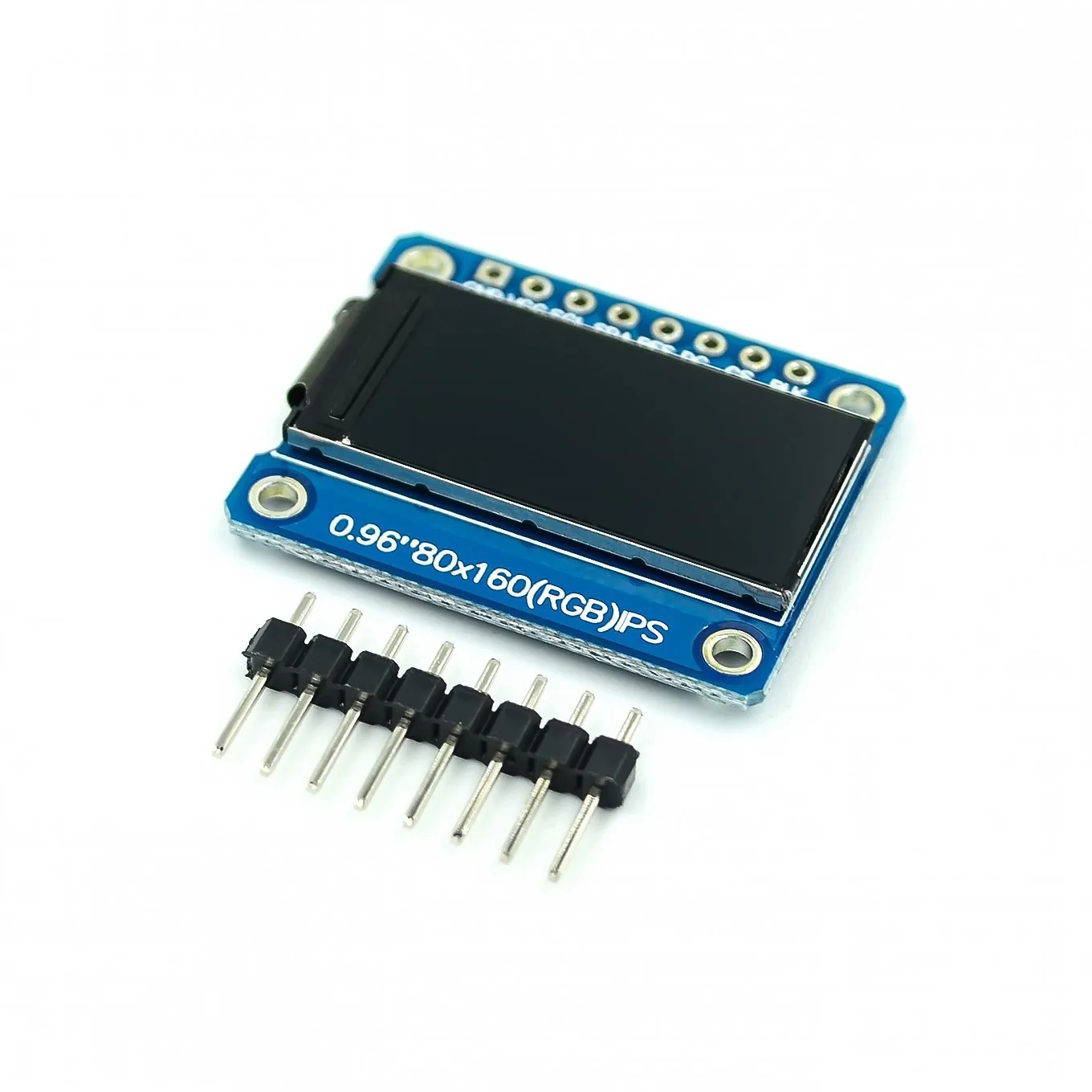

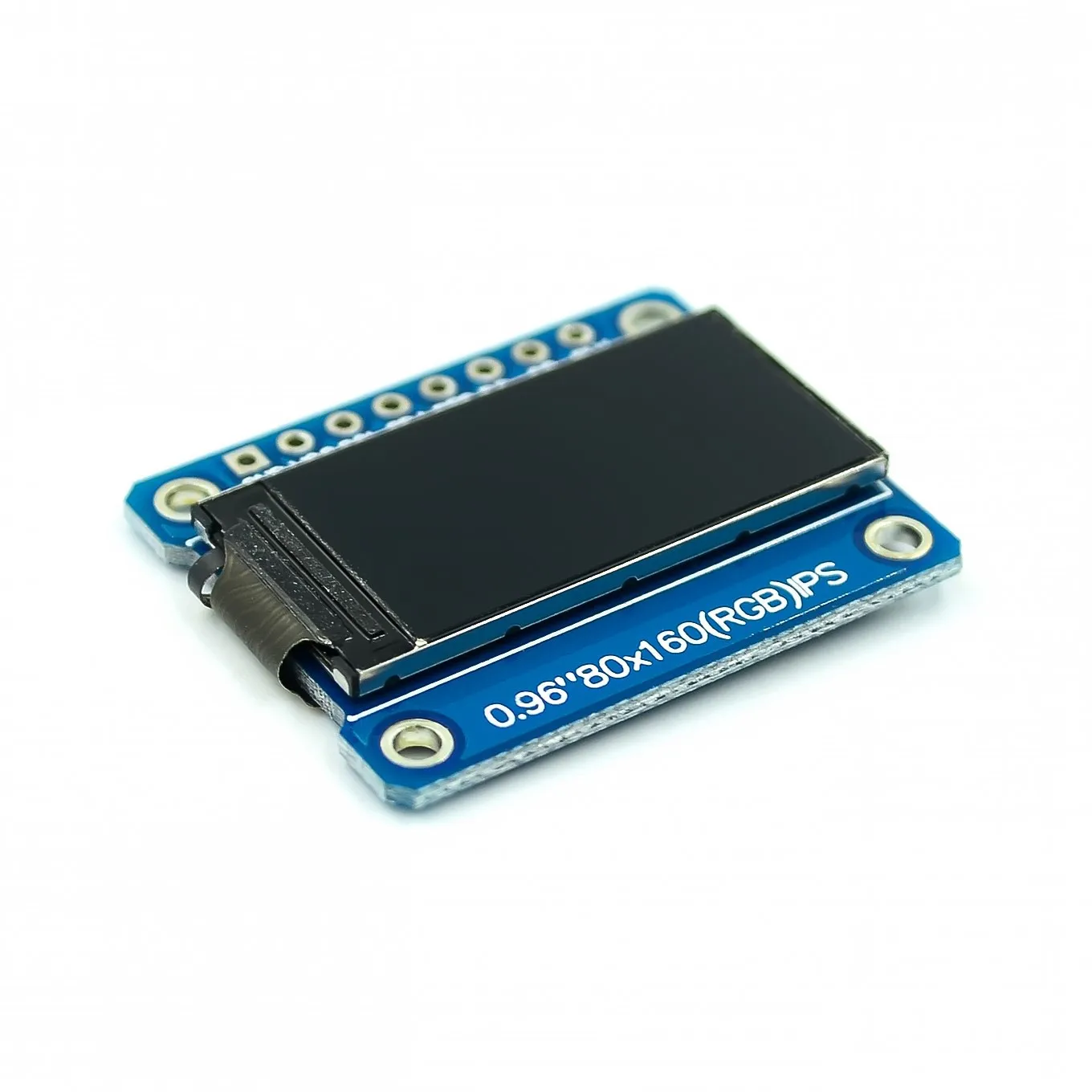

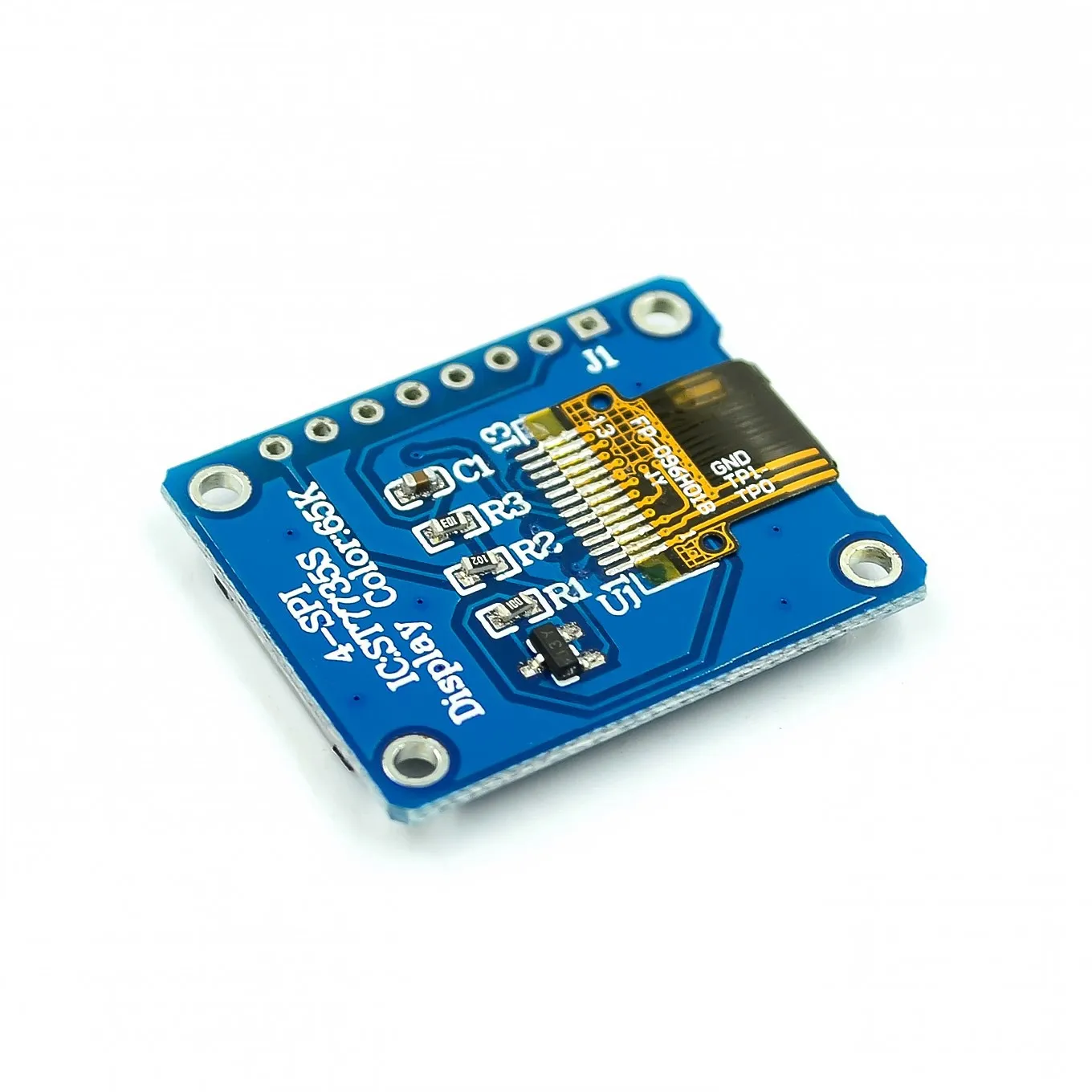

1.Características TAMAÑO 0,96 pulgadas Modo de visualización IPS normalmente negro Formato de visualización Gráfico 80RGB*160 Matriz de puntos Interfaz SPI de datos de entrada Unidad IC ST7735S Contorno dimensional 24(W)*30 (H)*2,8+/-0.1(T)mm Resolución 80RGB*160 puntos LCD Área activa 10,8 (W)* 21,7 (H) Paso de punto 0,135(H) x 0,1356(V) mm Vista de dirección de visualización Temperatura de funcionamiento -2070°C 2.Descripciones de pines: PIN sin símbolo Descripción 1 GND Tierra 2 VCC Alimentación 3,3 V 3 pines de reloj serie SCL. 4 entradas de datos en serie SDA 5 PIN de reinicio LCM Este pin es la entrada de señal de reinicio.Cuando el pin está bajo, la inicialización del chip es ejecutado.Mantenga este pasador en alto durante el funcionamiento normal. 6 controles de datos/comando CC Selección de chip 7 CS 8 pines de control de retroiluminación BLK 1.Características

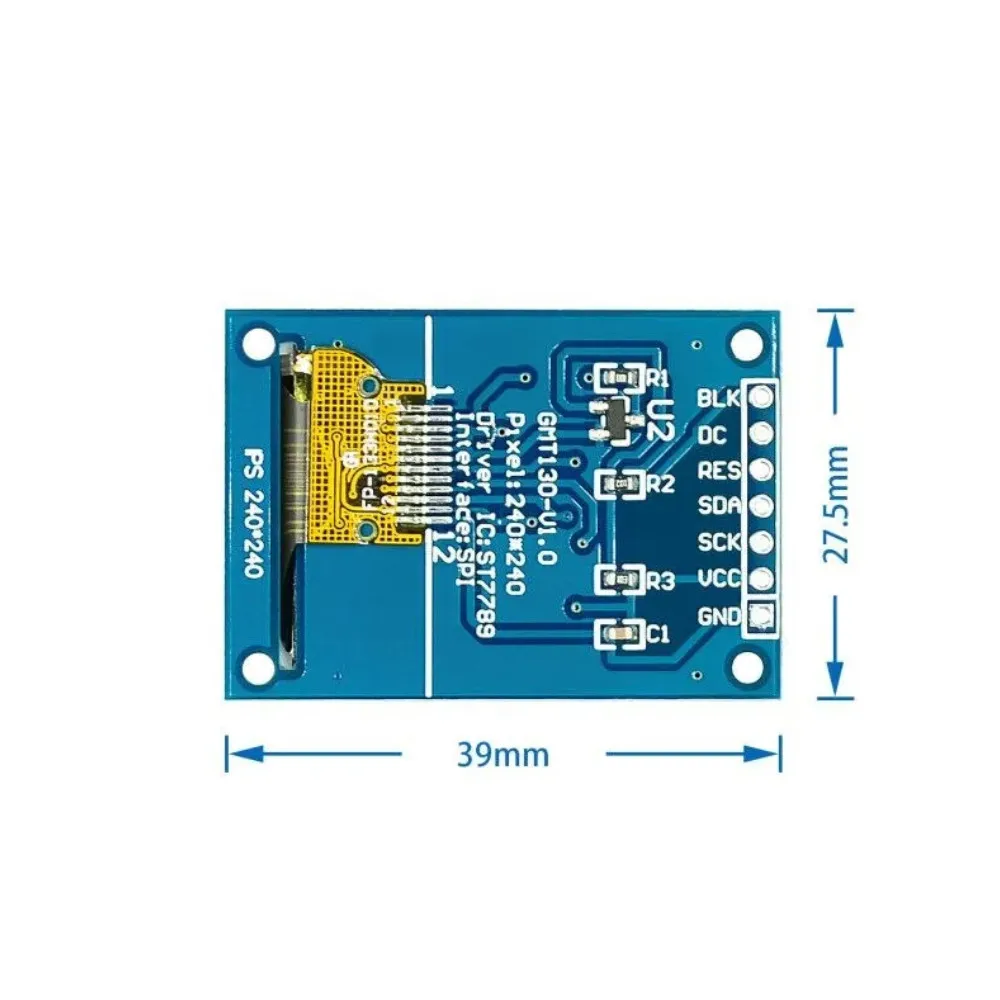

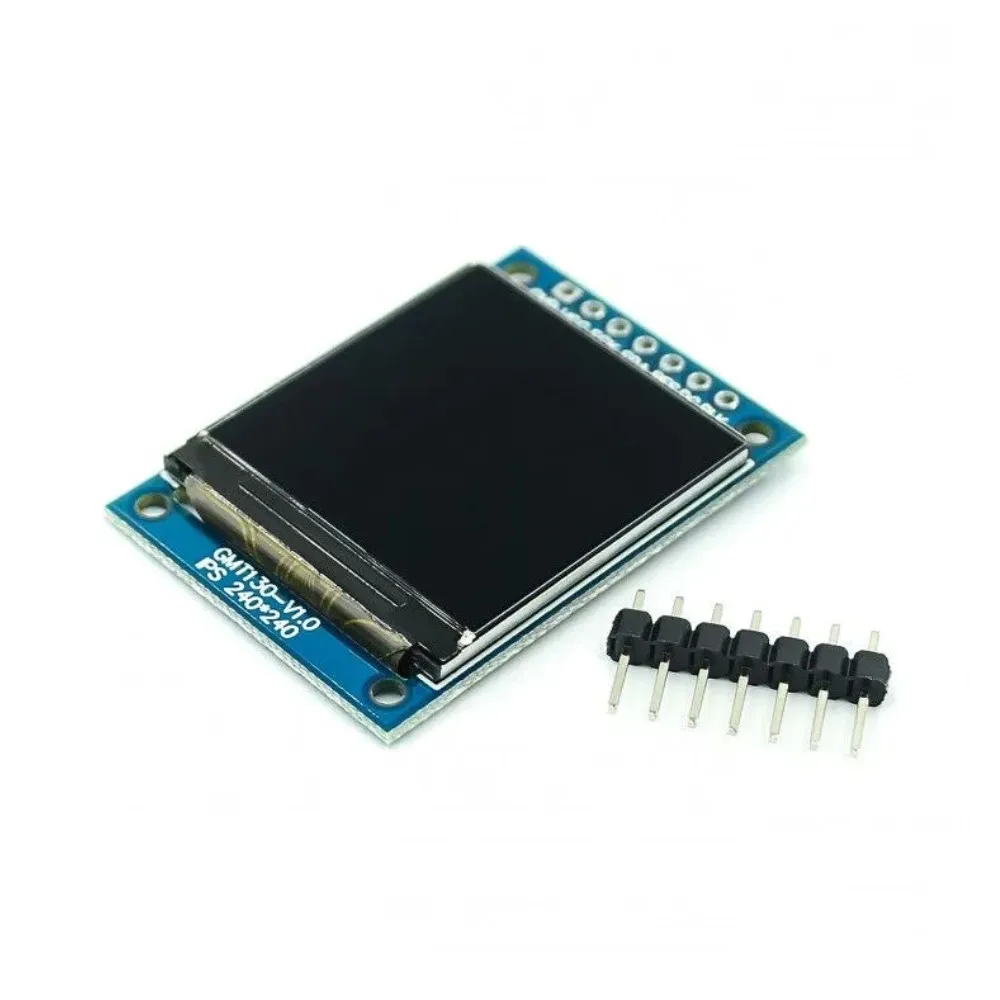

TAMAÑO 1,3 pulgadas Modo de visualización IPS normalmente negro Formato de pantalla Gráfico 240RGB*240 Matriz de puntos Interfaz SPI de datos de entrada Unidad IC ST7789VW Contorno dimensional 27,78(W)*39,22 (H)*3,0+/-0.1 (T)mm Resolución 240RGB*240 puntos LCD Área activa 23.4 (W)*23,4 (H) Paso de punto 0,0975(H) x 0,0975(V) mm Vista de dirección de visualización Temperatura de funcionamiento -2070°C 2.Descripciones de pines: PIN sin símbolo Descripción 1 GND Tierra 2 VCC Alimentación 3,3 V 3 pines de reloj serie SCL. 4 entradas de datos en serie SDA 5 PIN de reinicio LCM Este pin es la entrada de señal de reinicio.Cuando el pin está bajo, la inicialización del chip es ejecutado.Mantenga este pasador en alto durante el funcionamiento normal. 6 controles de datos/comando CC 7 pines de control de retroiluminación BLK
