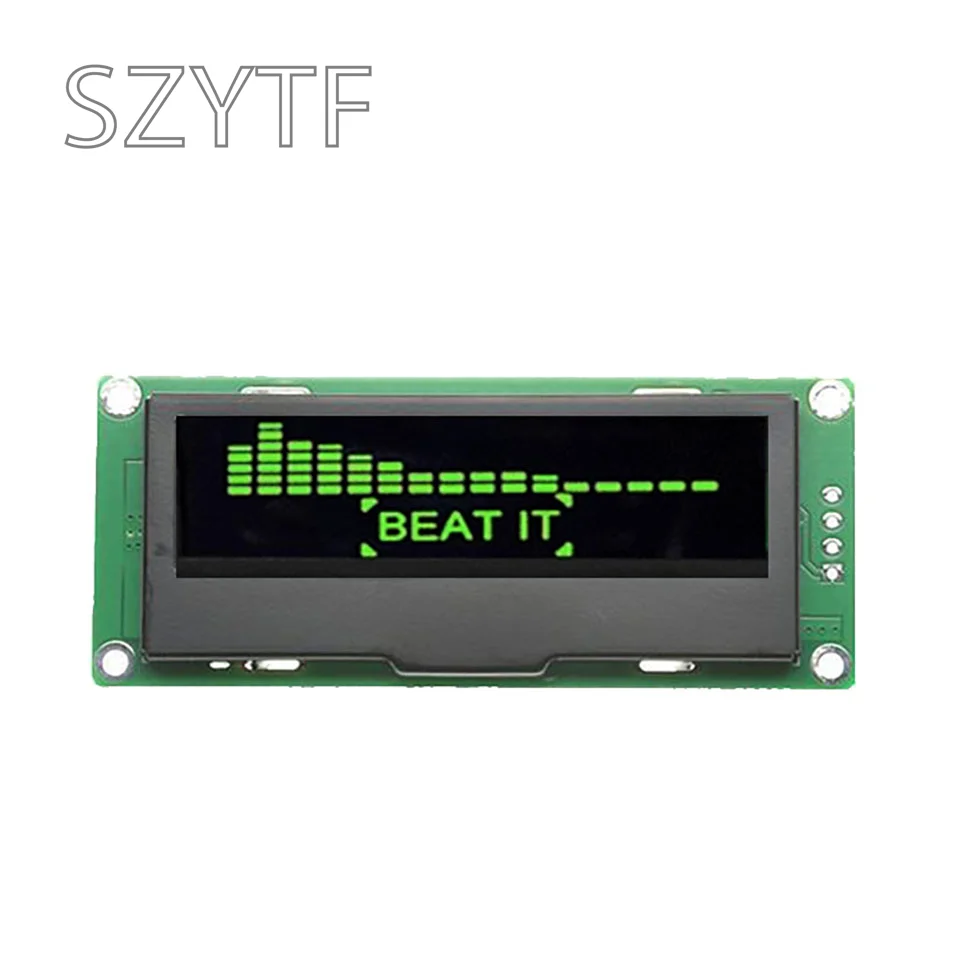

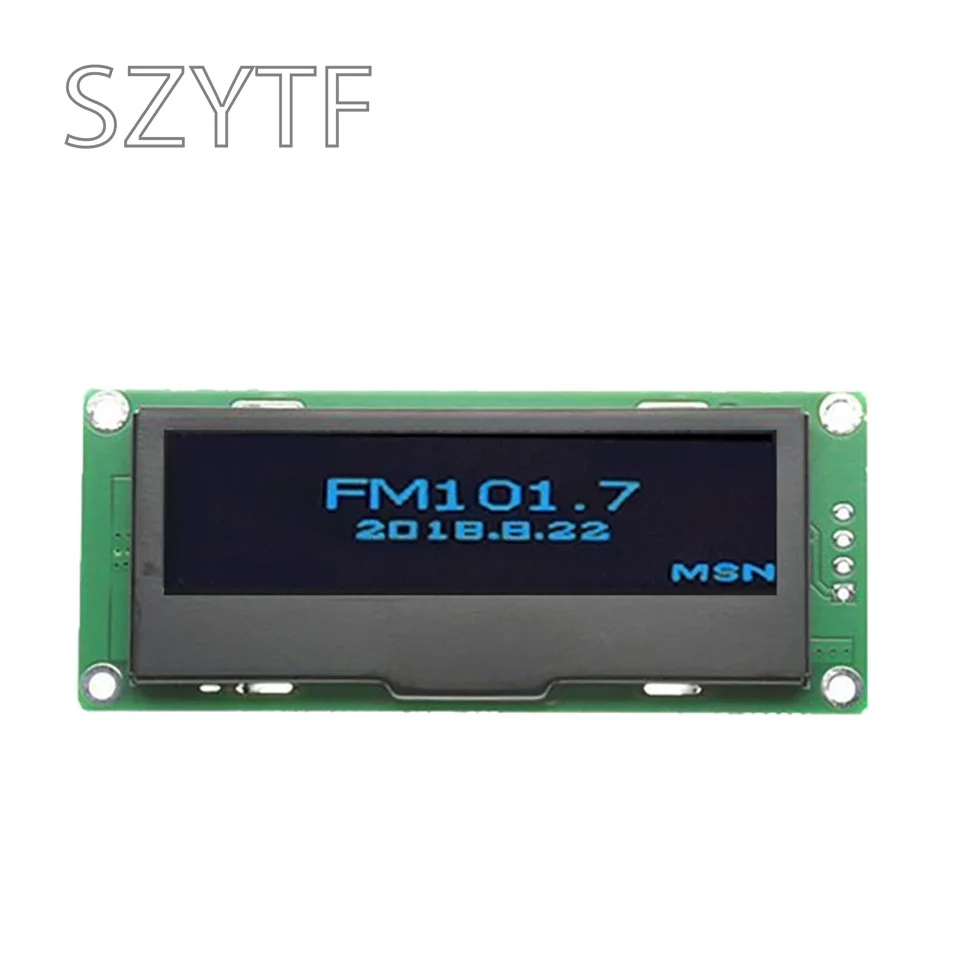

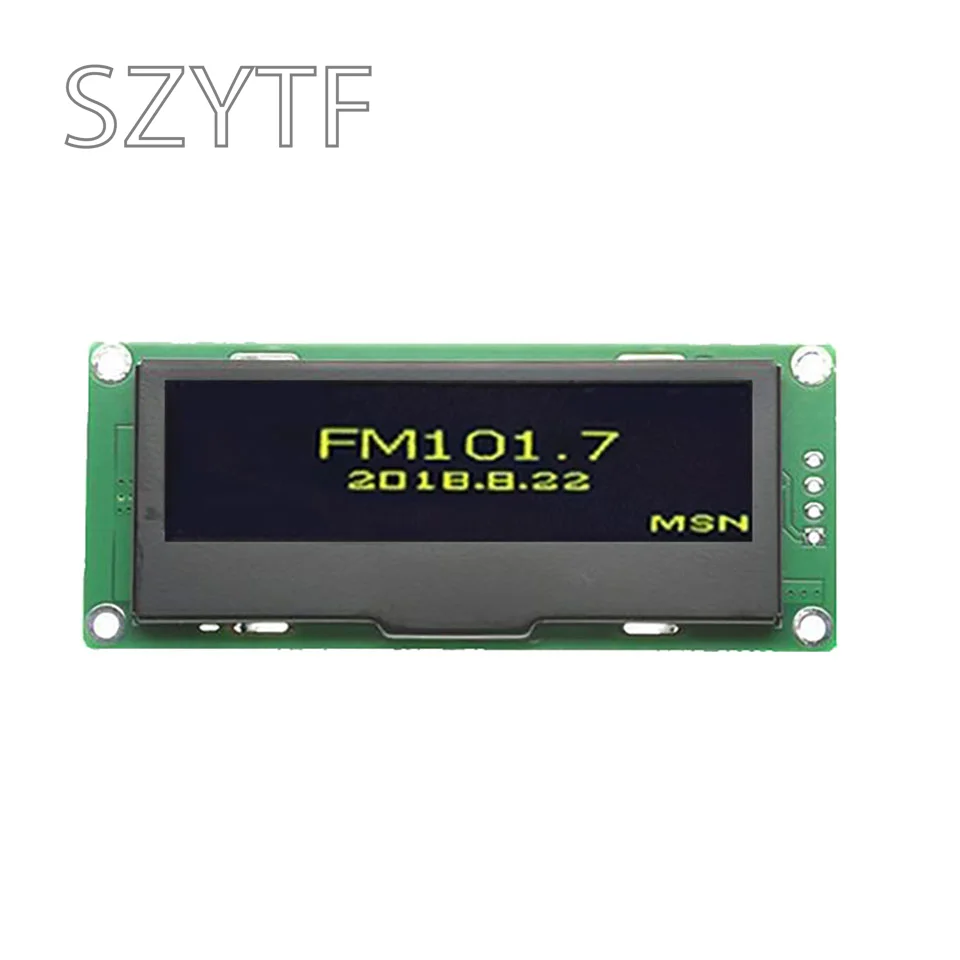

Pantalla OLED 4P IIC de 2,23 pulgadas, módulo de placa adaptadora SSD1305, unidad IC 128x32, interfaz IIC para arduino

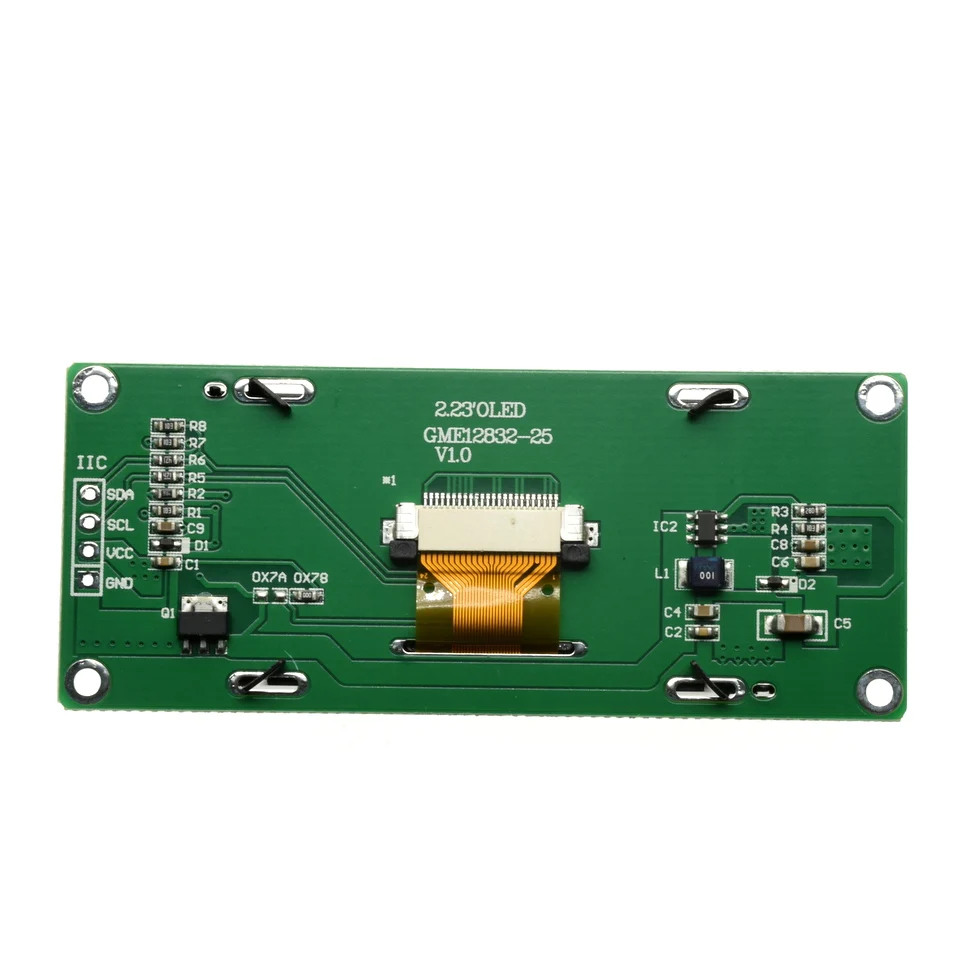

Definición interfaz

B2. Características y características

2-1. Resolución: 128X32

2-2. Material OLED: PM_OLED

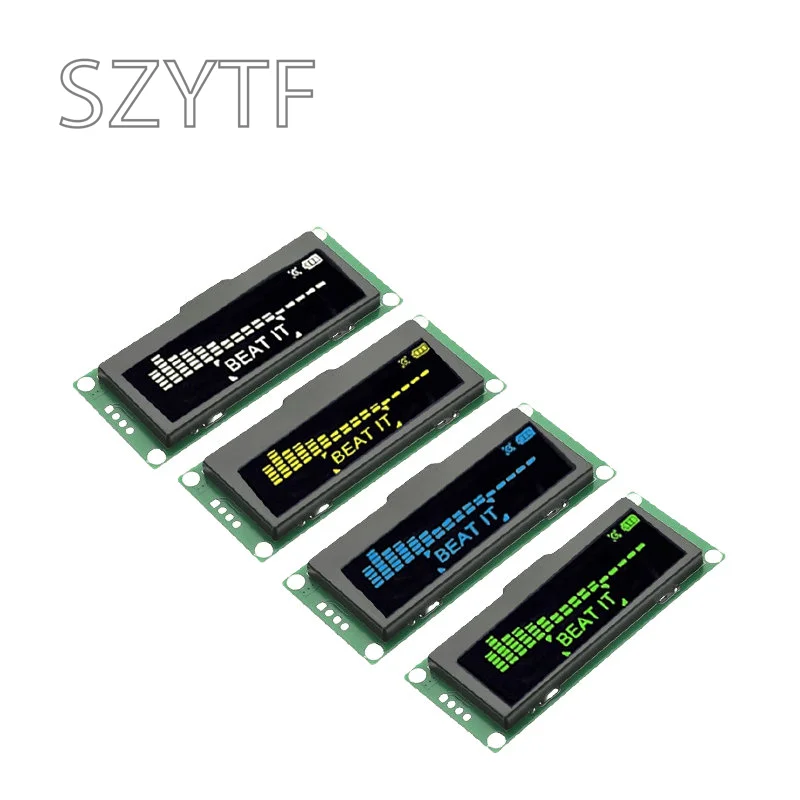

2-3. Color: blanco, azul, amarillo, verde

2-4.LCM voltaje de funcionamiento (VCC): 3 ~ 5V; voltaje de funcionamiento de la pantalla OLED (Vdd)

2,4 ~ 3,5 V

Voltaje de conducción 2-5.OLED Vop: 12 ~ 13V

2-6. Temperatura de trabajo:-30 ℃ ~ 70 ℃

2-7. Temperatura de almacenamiento:-40 ℃ ~ 8o ℃

2-8. Conexión/controlador IC:COG/SSD130524P espaciado 0,5mm asiento FPC

2-9. Interfaz: IIC

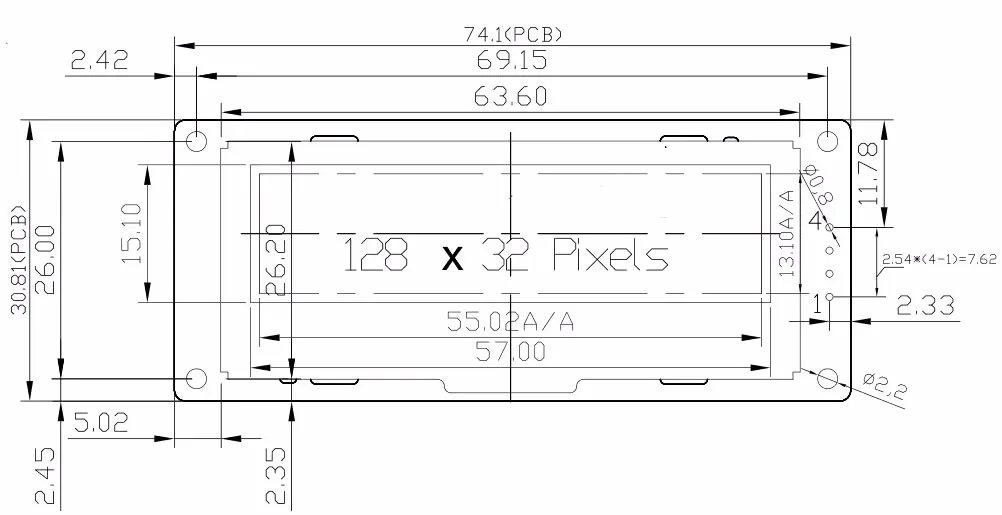

B3. Especificaciones mecánicas

3-1. Tamaño del módulo: 74,1mm(L)* 30,81mm(W)* 7,50 Maxmm(T)

3-2. Área visible (V/A): 57,02mm(L)* 15,10mm(W)

3-3. Área efectiva (A/A): 55,02mm(L)* 13,10mm(W)

3-4. Distancia DEL PUNTO: 0,43mm(L)* 0,41mm(W)

3-5. Tamaño DEL PUNTO: 0,41mm(L)* 0,39mm(W)
