Descripción

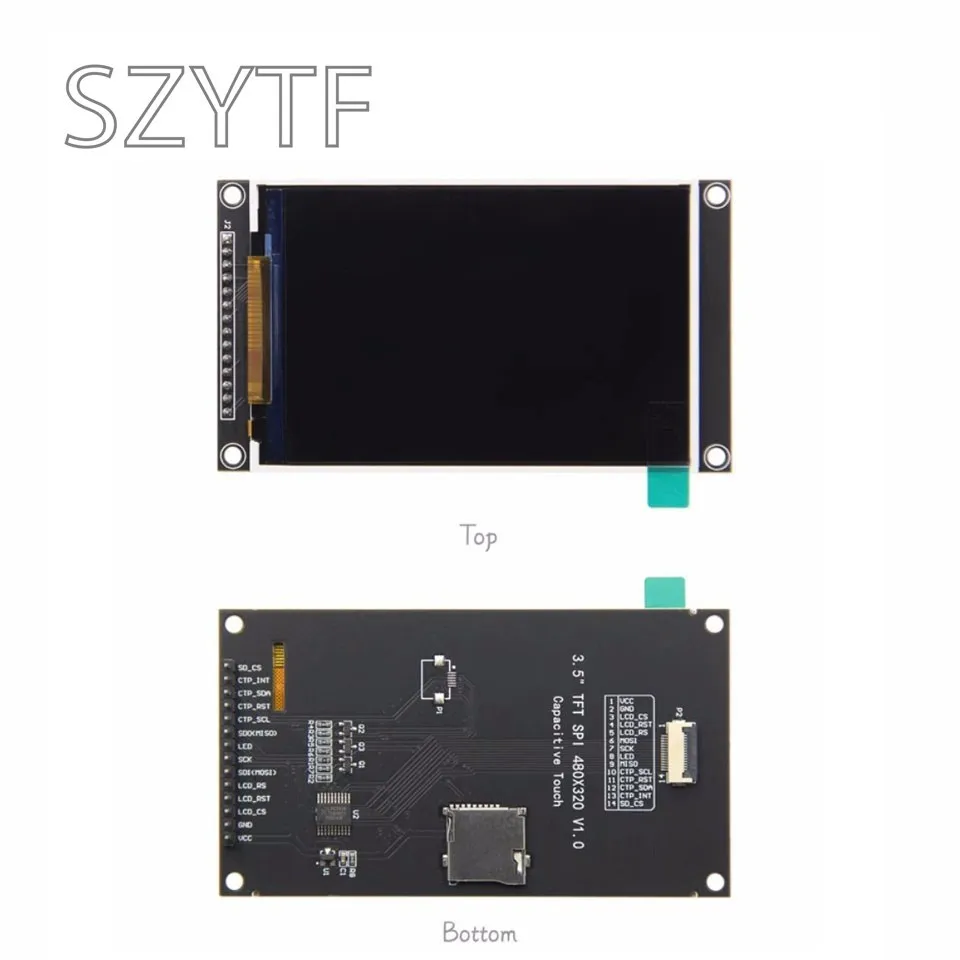

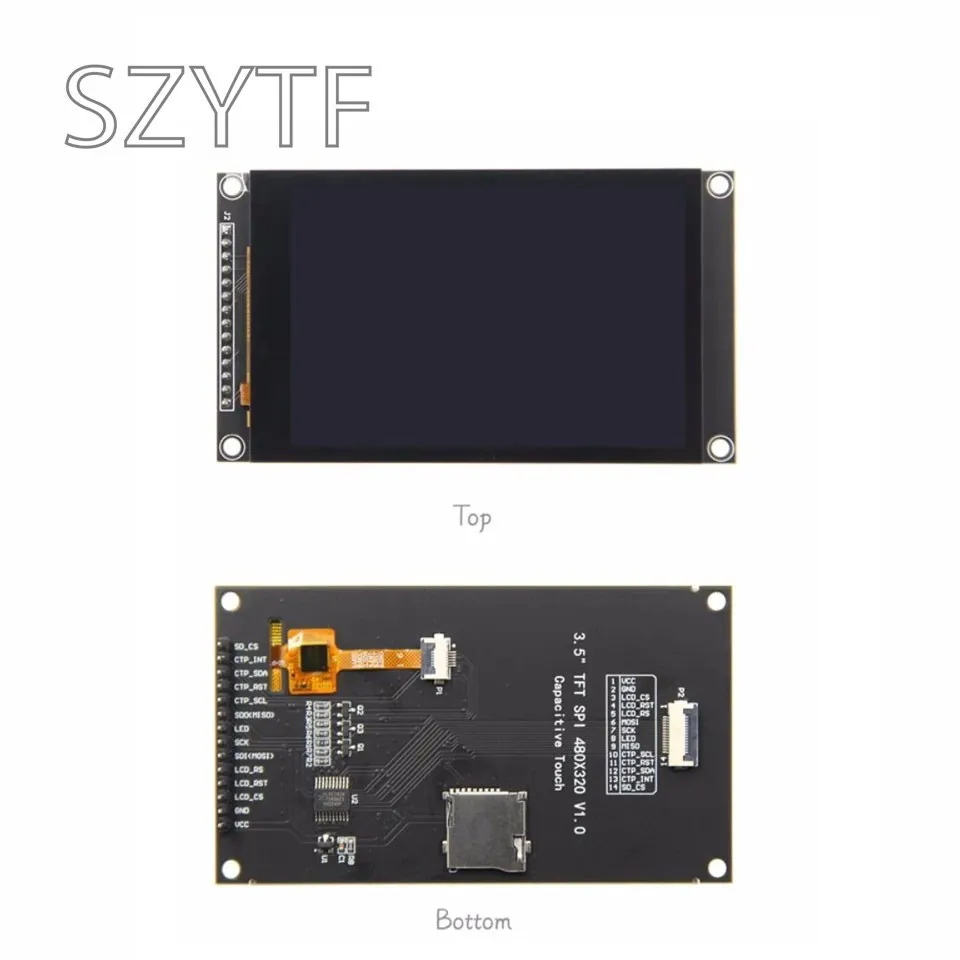

Descripción del producto:

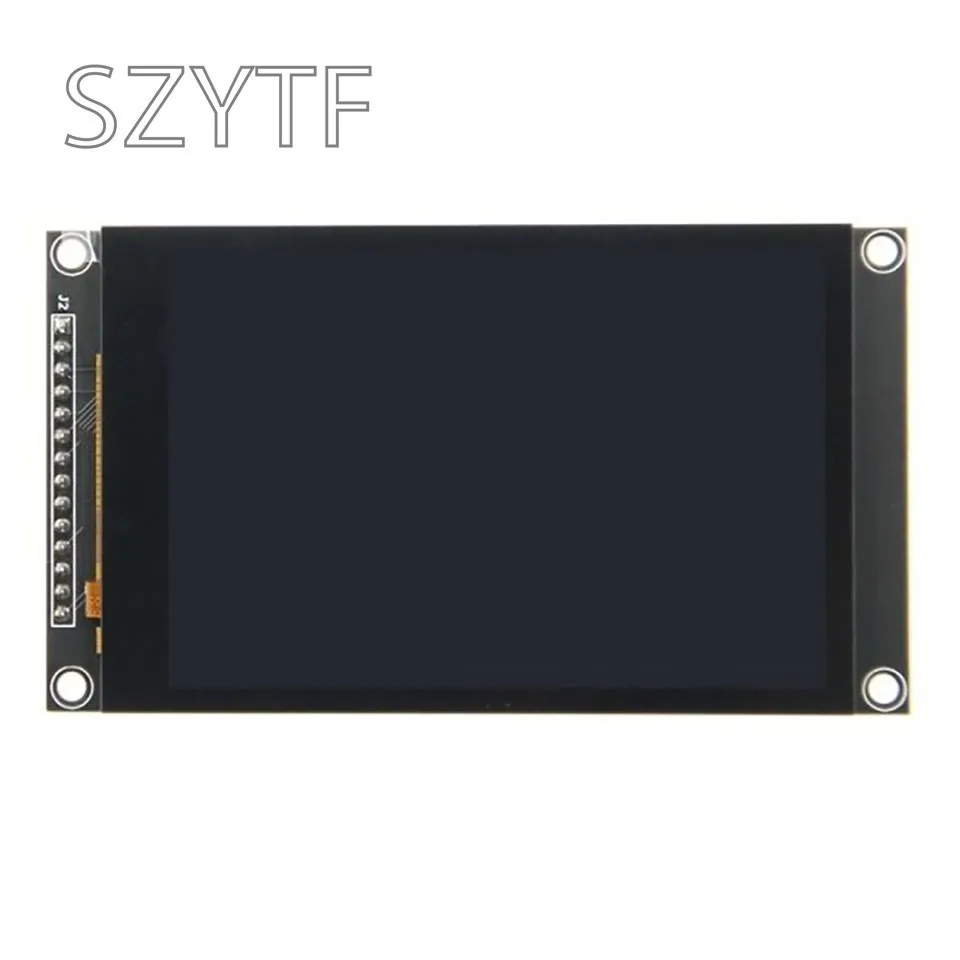

Pantalla a color de 3,5 pulgadas con resolución de 320x480 de 65K colores y colores de pantalla ricos
La actualización adopta el panel de vista completa IPS, con buen ángulo visual
Circuito de conversión de nivel a bordo, compatible con MCU de 5V y 3,3 V
Adopción de un bus serie SPI de 4 cables para ahorrar Pines de E/S
Función táctil capacitiva opcional/sin función táctil para módulos
La entrada del módulo admite una interfaz de 2,54 pines y una interfaz de extensión FPC
Equipado con ranura para tarjeta Micro TF para una fácil expansión de almacenamiento
Proporciona ejemplos de programas de aprendizaje (ESP32/STM32/Arduino UNO y Mage2560/C51/CH32).
Proporcionar soporte técnico de controlador de bajo nivel y actualizar la información WIKI en línea
Múltiples pruebas para el envejecimiento del módulo pueden cumplir con los estándares de nivel militar, lo que permite un trabajo estable a largo plazo
Parámetros del producto:
NombreParámetroParámetros LCDTamaño de pantalla3,5 pulgadasTipo de pantallaIPSResolución320xRGBx480 (píxeles)Área activa (área AA)48,96 (W)x73.44(H)(mm)Número de colores (máx.)16,7 MControlador ICST7796UInterfaz de visualización4 líneas SPITamaño píxel0.153(H)x0.153(mm)Ángulo de visiónTODO EL RELOJBrillo (TYP)2.Tipo retroiluminaciónLED blanco * 6Temperatura de operación-10~50(℃)Temperatura de almacenamiento-20~60(℃)Parámetros de pantalla táctilÁrea activa táctil3,5 pulgadasTipo de pantalla táctilPantalla táctil capacitivaResolución de pantalla táctil320x480 (píxeles)Controlador ICFT6336UÁrea visual de pantalla táctil49,56 (W) x74.04(H)(mm)Interfaz de comunicaciónIICTemperatura de operación-20~70(℃)Temperatura de almacenamiento-30~80(℃)Parámetros de tamañoTamaño de contorno TFT55,50 ± 0,2 (W)x84.96 ± 0,2 (H)x2.5 ± 0,1 (D)(MM) (excluyendo cables y respaldo adhesivo)Tamaño del contorno de la pantalla táctil55,50 ± 0,2 (W)x84.96 ± 0,2 (H)x0.8 (D)(MM) (excluyendo cables y respaldo adhesivo)Tamaño del contorno del móduloTiene pantalla táctil: 55,5 (W)x98.0(H)x12.98(D)(MM) (incluyendo Pin Header)Sin pantalla táctil: 55,5 (W)x98.0(H)x14.28(D)(MM) (incluido el cabezal del PIN)
Parámetros eléctricosVoltaje de funcionamiento5,0 VCorriente retroiluminada95 mAPotencia0,5 WOtros parámetrosSKUSin pantalla táctil: MSP3525Pantalla táctil: MSP3526
InterfazCabezal espaciado de 14P 2,54mm y asiento FPC espaciado de 0,5mmPeso (incluido el paquete)MSP3525: 70gMSP3526: 80g

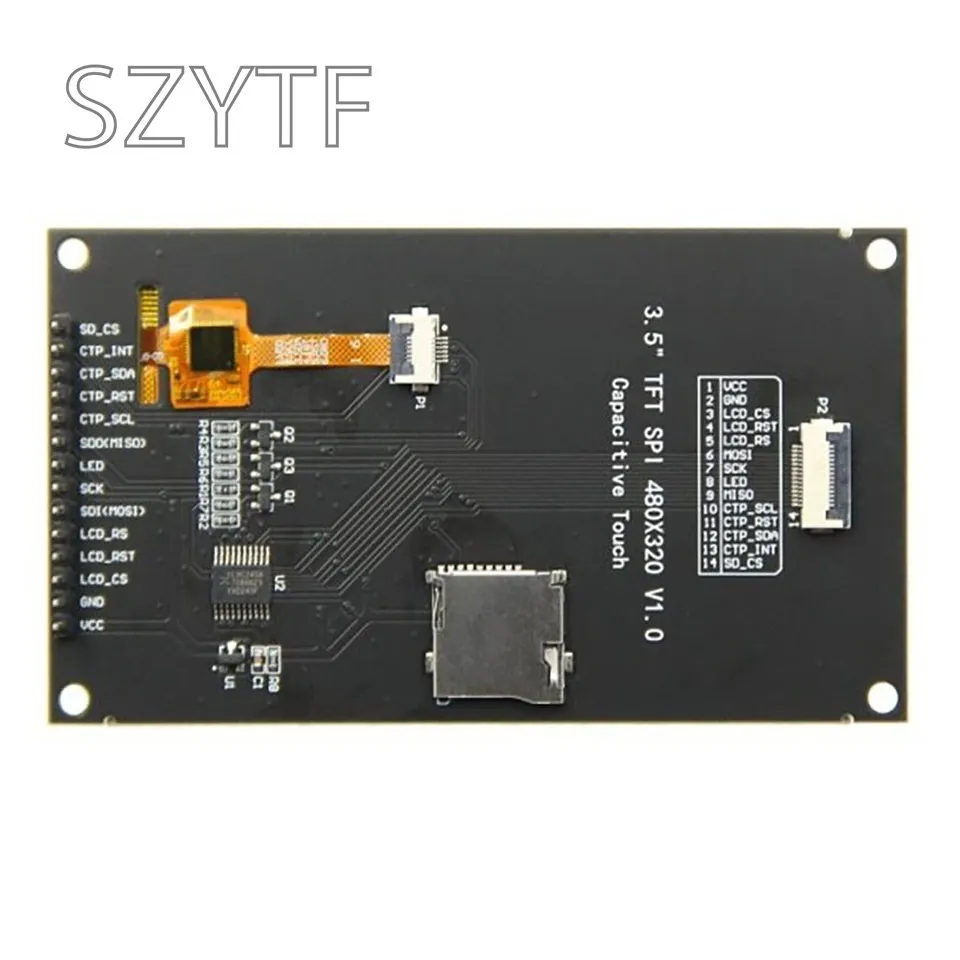

Definición de interfaz:
- Descripción de la función de interfaz
- Descripción de la función PIN
Nivel alto: datos, nivel bajo: comando
6SDI(MOSI)Señal de datos de escritura de bus SPI (tarjeta SD y pantalla LCD usadas juntas)7SCKSeñal de reloj de bus SPI (tarjeta SD y pantalla LCD usadas juntas)8LEDSeñal de control de retroiluminación LCD (si necesita control, conecte los pines. Si no necesita el control, puede omitirlo)9SDO(MISO)Señal de datos de lectura de bus SPI (tarjeta SD y pantalla LCD usadas juntas)10CTP_SCLSeñal de reloj de bus IIC con pantalla táctil capacitiva (no es necesario conectar módulos sin pantallas táctiles)11CTP_RSTSeñal de control de reinicio de pantalla táctil del condensador, reinicio de bajo nivel (los módulos sin pantallas táctiles no necesitan estar conectados)12CTP_SDASeñal de datos de bus IIC de pantalla táctil capacitiva (no es necesario conectar módulos sin pantallas táctiles)13CTP_INTSeñal de interrupción táctil del bus IIC de la pantalla táctil del condensador, al generar el toque, entrada de nivel bajo al control principal (los módulos sin pantallas táctiles no necesitan estar conectados)14SD_CSSeñal de control de selección de tarjeta SD, bajo nivel activo (sin función de tarjeta SD, se puede desconectar)Documentación del producto:
Especificación del módulo IPS SPI de 3,5 pulgadas
Manual de usuario del módulo IPS SPI de 3,5 pulgadas
Inicialización ST7796
3,5 pulgadas IPS LCD Especificaciones
Imagen de tamaño de pantalla táctil capacitiva de 3,5 pulgadas
Módulo IPS SPI de 3,5 pulgadas con imagen de tamaño de pantalla táctil
Módulo IPS SPI de 3,5 pulgadas sin imagen de tamaño de pantalla táctil
Esquema del módulo IPS SPI de 3,5 pulgadas
Pantalla de módulo IPS SPI de 3,5 pulgadas Esquema y biblioteca de paquetes de PCB
Controlador LCD IC ST7796S Hoja de datos
Controlador de pantalla táctil IC FT6336U Hoja de datos
Controlador de pantalla táctil IC FT6336U Mesa de registro
Descarga del programa:
Módulo IPS SPI de 3,5 pulgadas MSP3525 _ MSP3526 Paquete
Materiales de referencia:
Instrucciones de demostración del módulo IPS SPI C51 de 3,5 pulgadas
Instrucciones de demostración del módulo IPS SPI CH32 de 3,5 pulgadas
Instrucciones de demostración del módulo IPS SPI ESP32 de 3,5 pulgadas
Instrucciones de demostración del módulo IPS SPI STM32 de 3,5 pulgadas
Instrucciones de demostración del módulo IPS SPI de 3,5 pulgadas UNO _ Mega2560
Construcción del entorno de desarrollo Arduino para ESP32
Ilustración de uso del software PCtoLCD2002
Ilustración de uso del software Image2Lcd
Flash_download_tool ilustración de uso del software (uso para ESP32)
Configuración del módulo de visualización en chino e inglés
