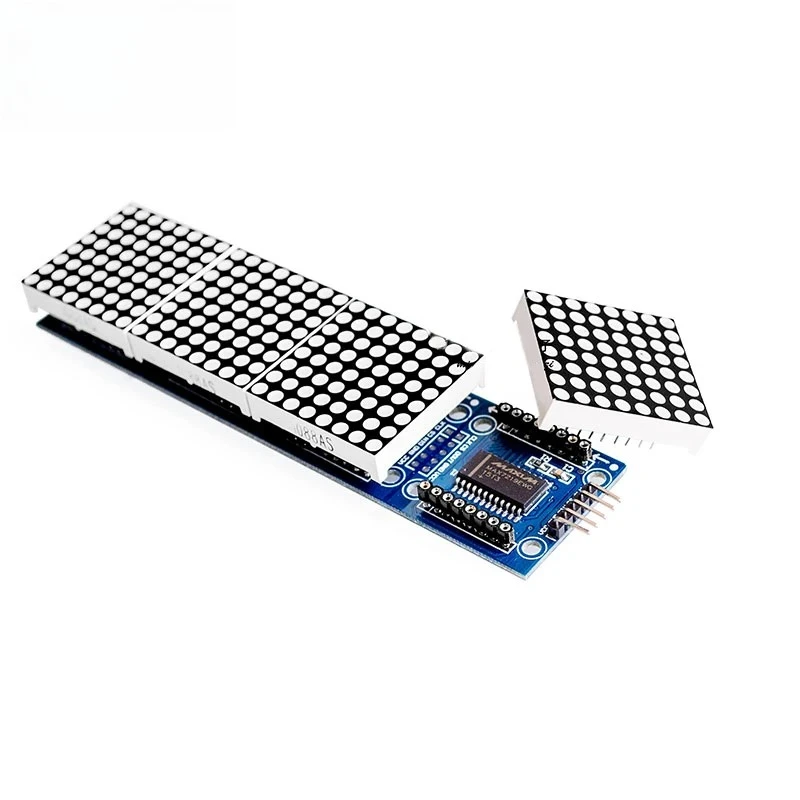

Parámetros del módulo 4 en 1:
1.Un solo módulo puede controlar una matriz de cátodo común de 8*8
2.Voltaje de trabajo del módulo: 5V
3.Tamaño del módulo: largo 12,8 cm X ancho 3,2 cm X alto 1,3 cm
4.Con 64 orificios para tornillos de fijación, 3 mm de diámetro
5.Módulo con interfaz de entrada y salida, admite cascada de múltiples módulos

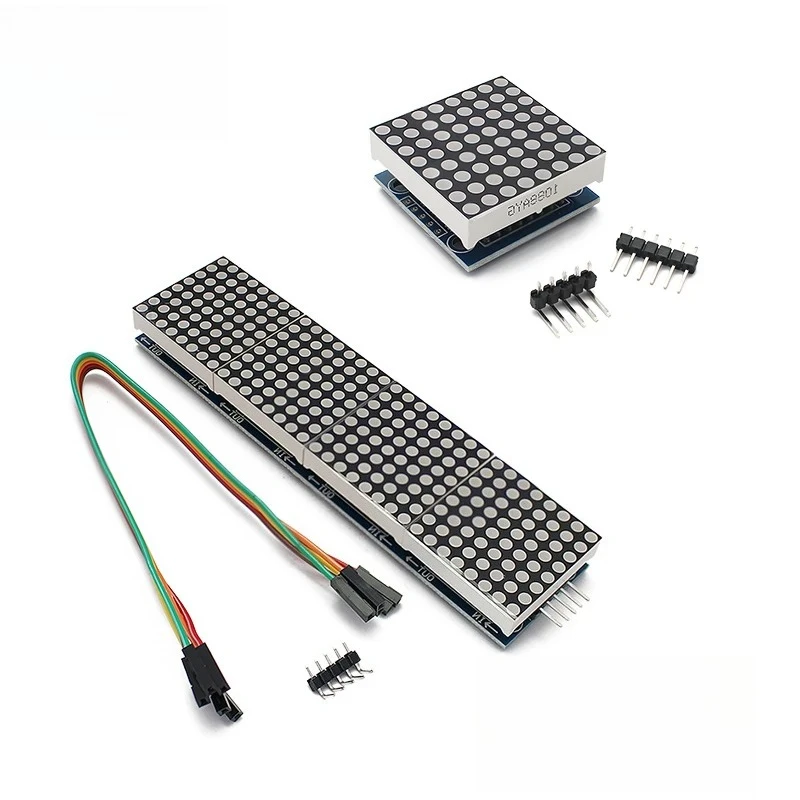

Lista de envío:
1.Módulo de matriz de puntos MAX7219 4 en 1 (producto terminado, con matriz de puntos, probado)
Línea Dupont de 2,20 CM 5P

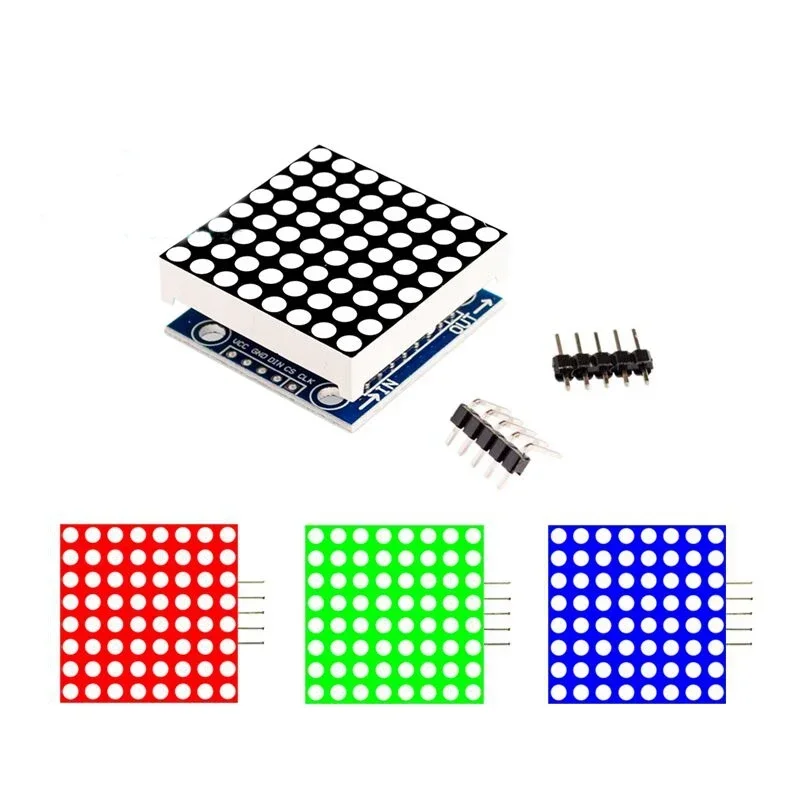

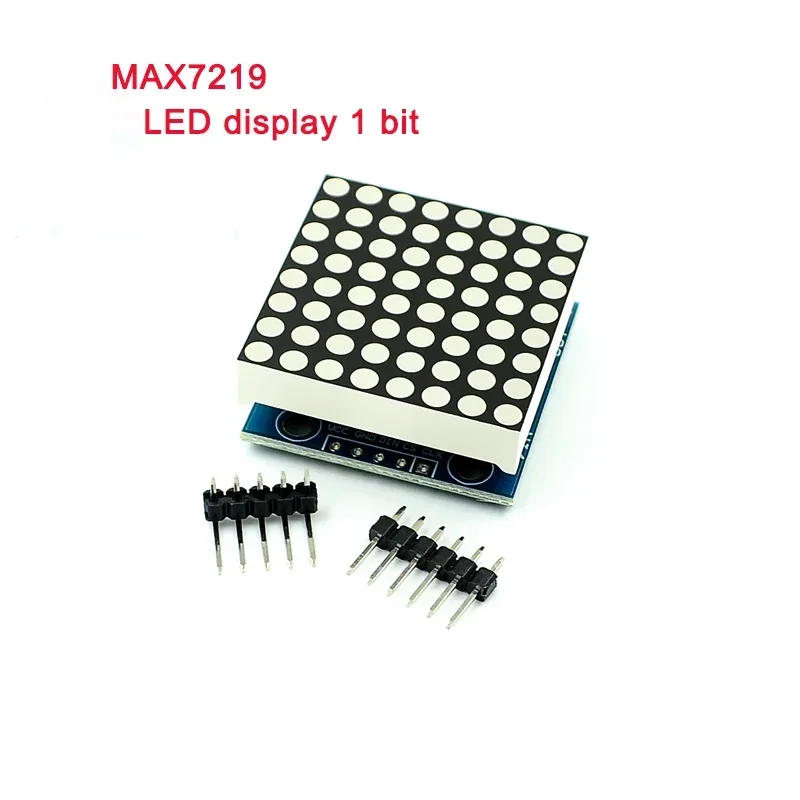

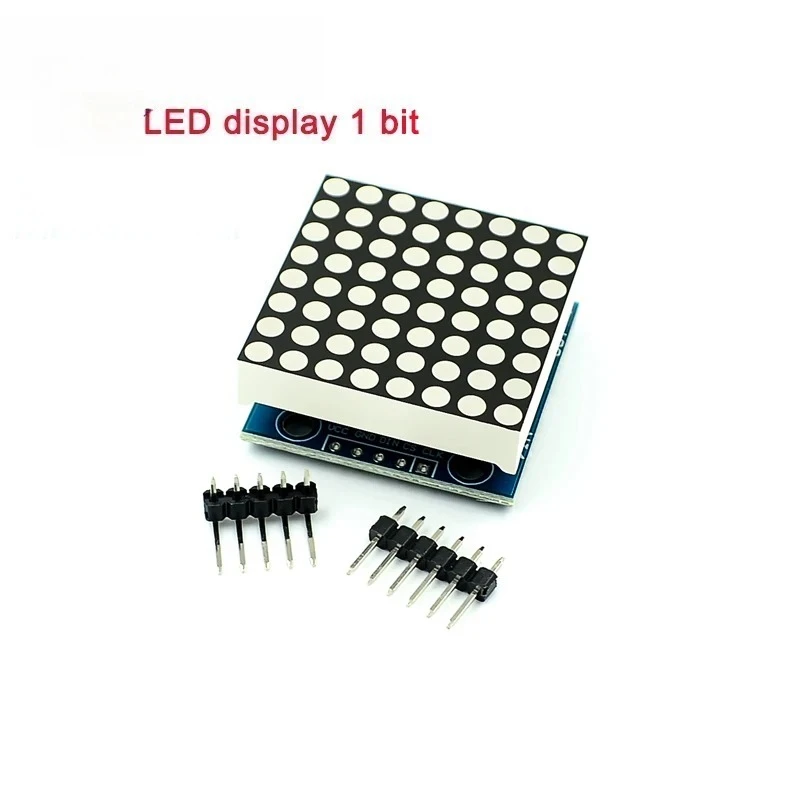

Parámetros del módulo de matriz de puntos de 1 bits 7219:
1.Un solo módulo puede controlar una matriz de cátodo común de 8*8
2.Voltaje de trabajo del módulo: 5V
3.Tamaño del módulo: largo 3,2 cm X ancho 3,2 cm X alto 1,3 cm
4.Con 4 orificios para tornillos de fijación, 3 mm de diámetro
5.Módulo con interfaz de entrada y salida, admite cascada de múltiples módulos
1 bits sin cable Dupont
(Nota: el cabezal del pasador del orificio redondo está soldado, el cabezal del pasador del cableado no está soldado)
MAX7219 es un controlador de pantalla de cátodo común de entrada/salida serie integrado.Conecta un microprocesador y una pantalla LED digital de 8 dígitos y 7 segmentos.También se puede conectar a una pantalla de gráficos de barras o a 64 LED independientes.Incluye un codificador BCD tipo B en chip, múltiples bucles de escaneo, controladores de palabras de segmento y una RAM estática de 8*8 para almacenar cada dato.Sólo se utiliza un registro externo para configurar la corriente del segmento de cada LED.
Se puede conectar una cómoda interfaz serial de cuatro cables a todos los microprocesadores de uso general.Cada dato se puede abordar sin reescribir todas las pantallas al actualizar.MAX7219 también permite a los usuarios seleccionar codificación o no codificación para cada dato.
Todo el dispositivo incluye un modo de apagado de bajo consumo de 150 μA, control de brillo analógico y digital, un registro de límite de escaneo que permite a los usuarios mostrar de 1 a 8 bits de datos y un modo de detección para que todos los LED brillen.
¡Solo 3 puertos IO pueden controlar 1 matriz de puntos!¡Sin parpadeo durante la visualización de la matriz de puntos!¡Apoya la conexión en cascada!
Instrucciones de cableado:
1.El lado izquierdo del módulo es el puerto de entrada y el lado derecho es el puerto de salida.
2.Al controlar un solo módulo, solo necesita conectar el puerto de entrada a la CPU
3.Cuando se conectan en cascada varios módulos, el terminal de entrada del primer módulo está conectado a la CPU, el terminal de salida está conectado al terminal de entrada del segundo módulo, el terminal de salida del segundo módulo está conectado al terminal de entrada del tercer módulo, y así sucesivamente...
Tomemos como ejemplo 51 microcomputadores de un solo chip:
VCC → 5V
GND → GND
DIN → P2.2
CS → P2.1
CLK → P2.0
