Descripción

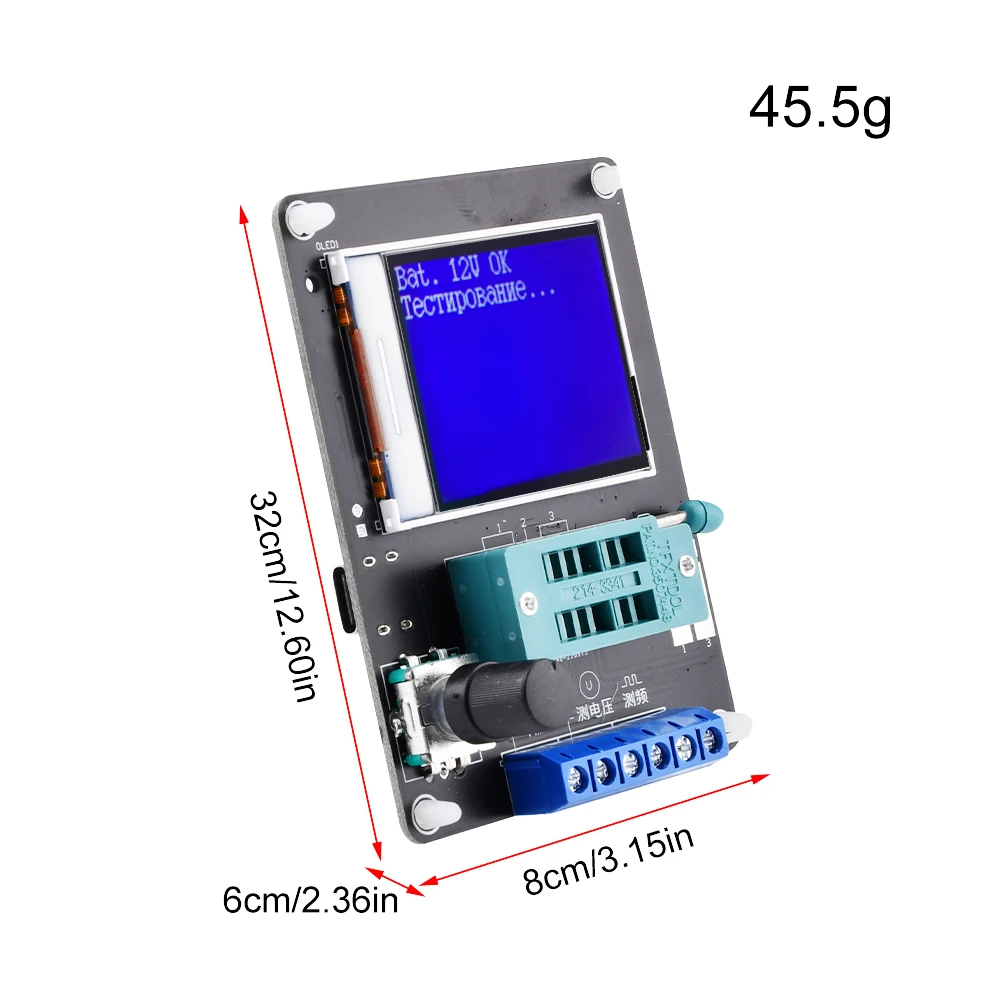

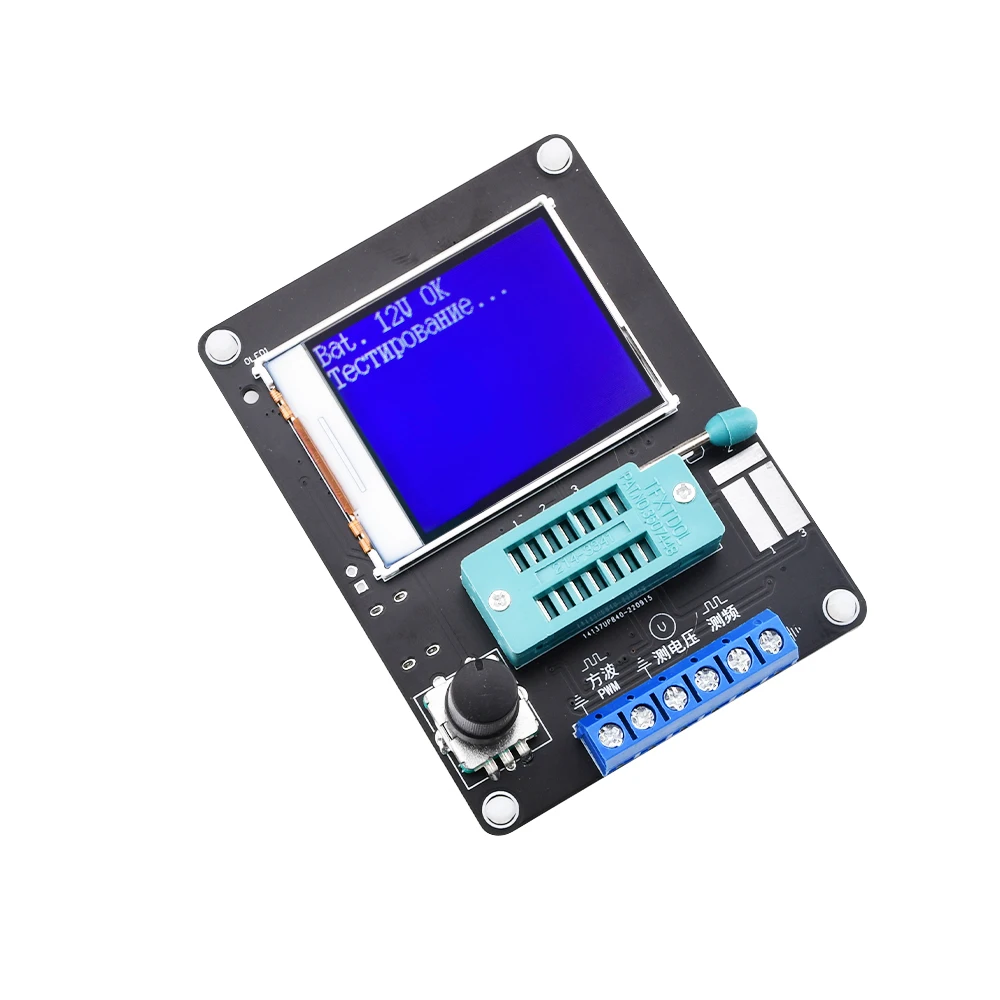

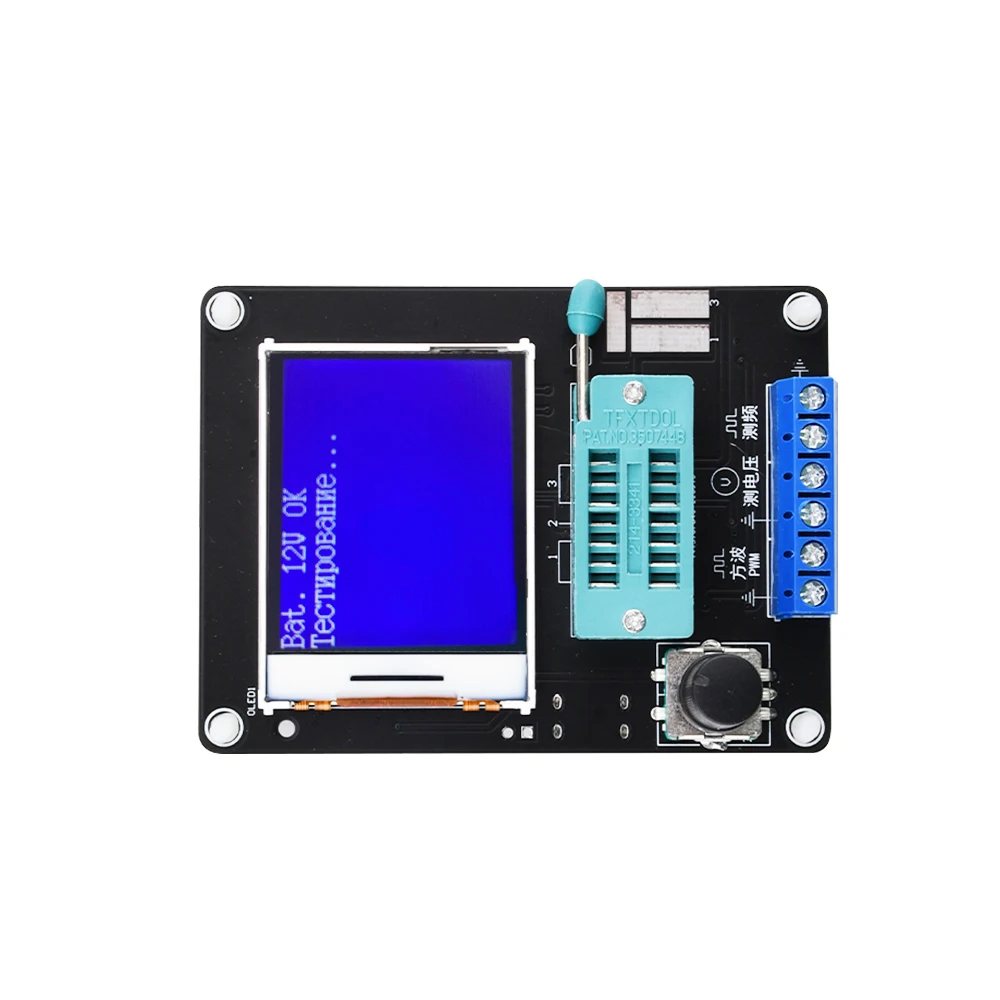

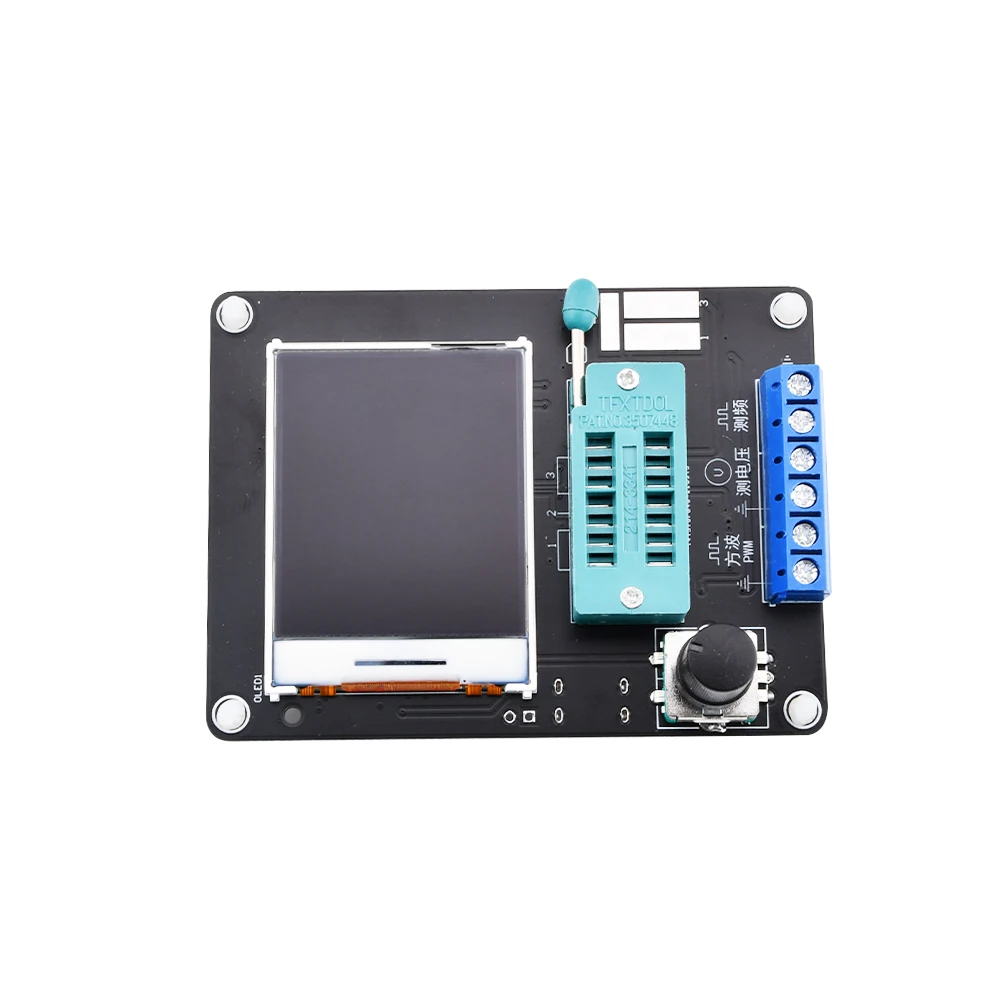

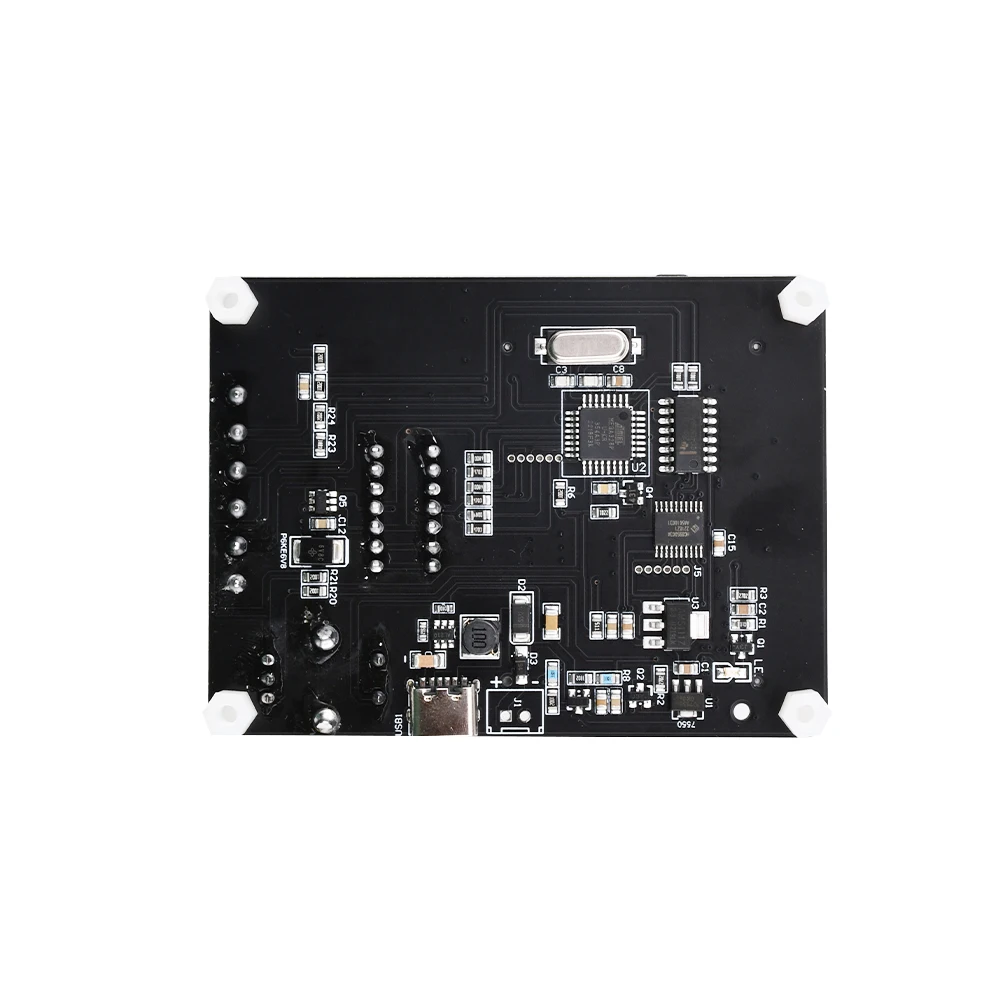

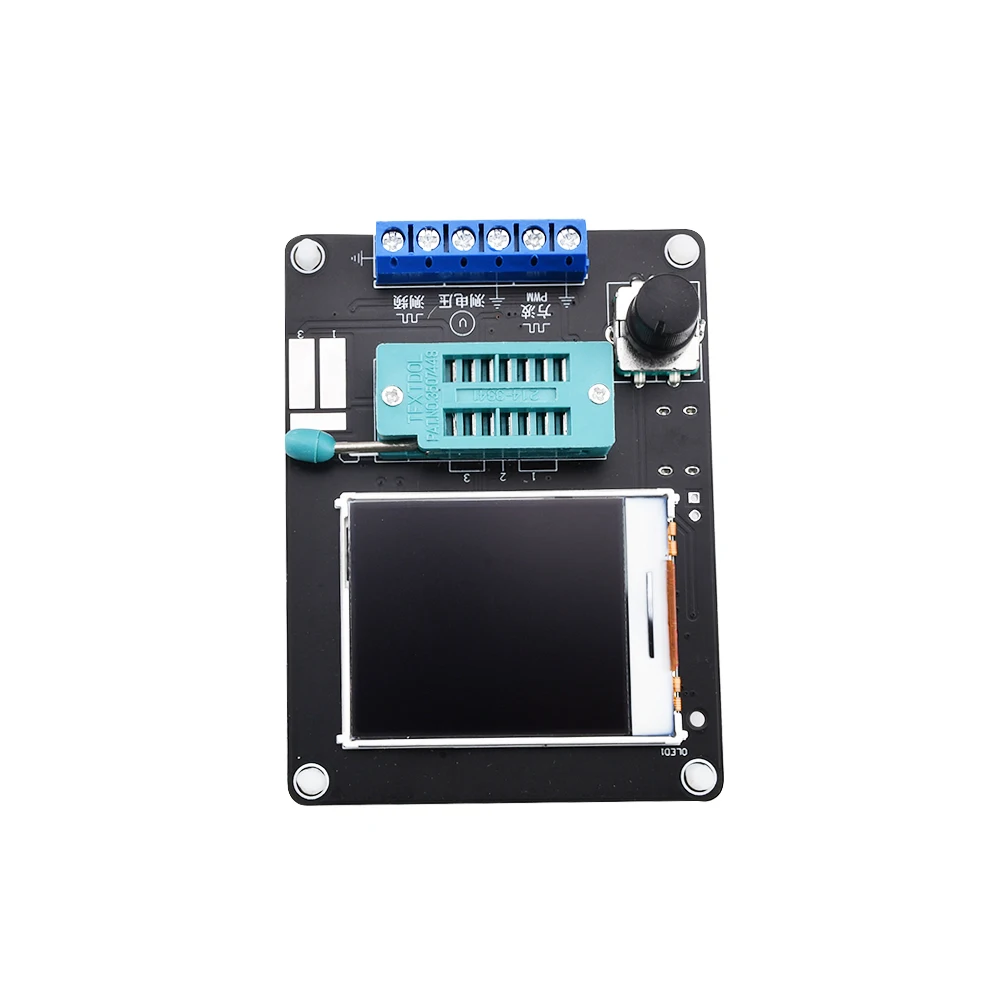

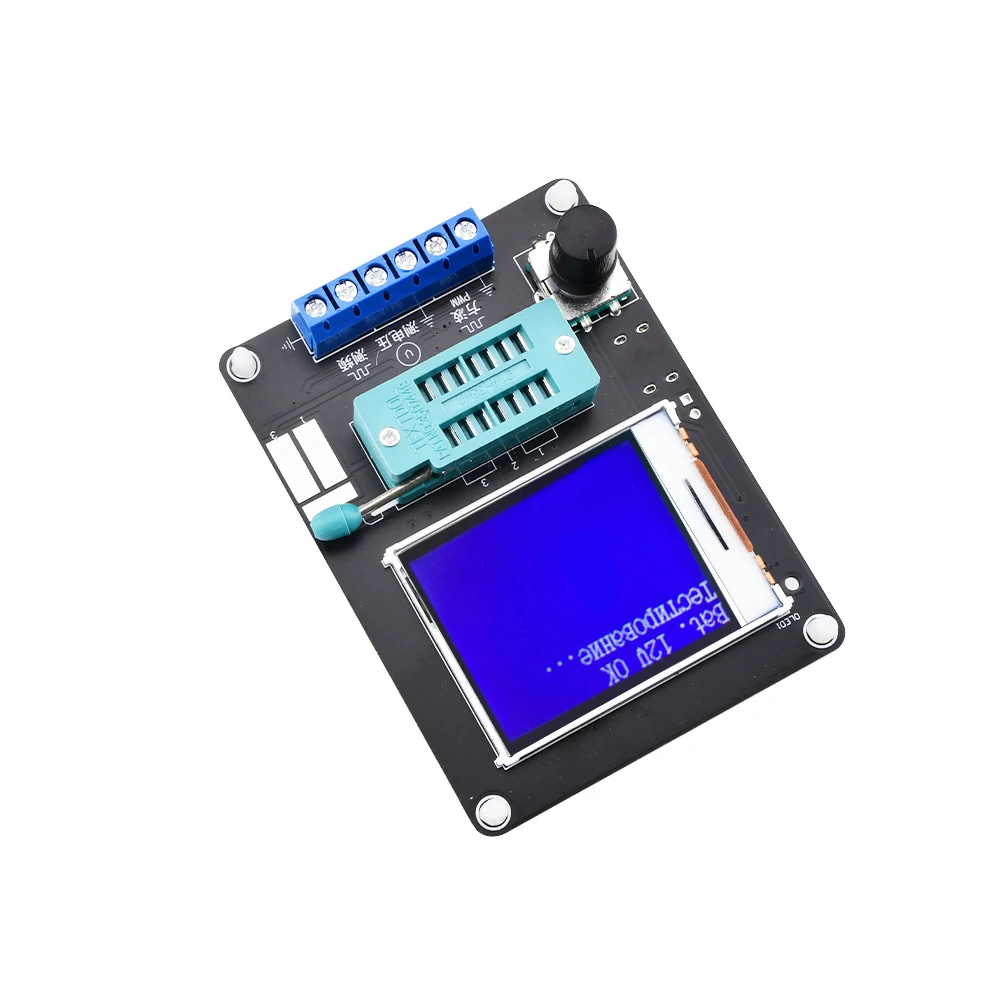

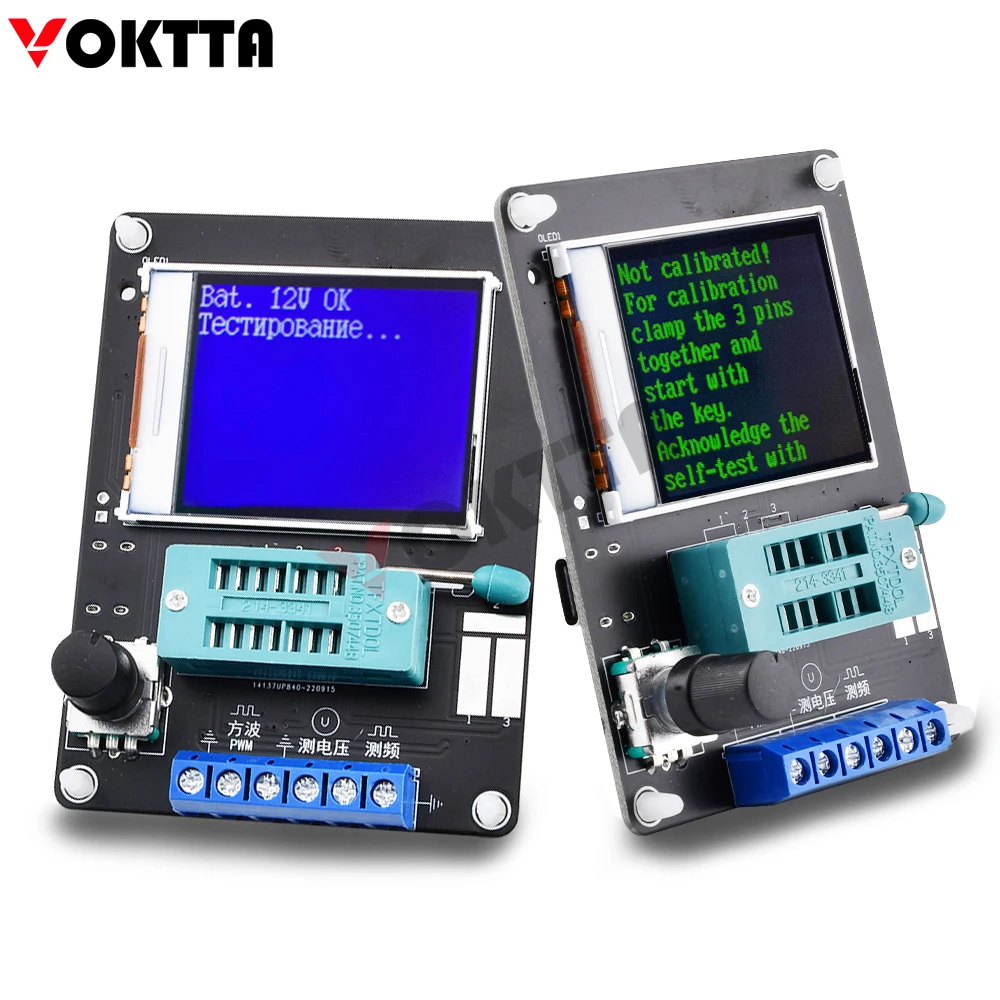

Pantalla LCD GM328A Transistor Diodo Probador Capacitancia ESR Medidor de frecuencia de voltaje PWM Kit electrónico generador de onda cuadrada
Características:
La pantalla LCD digital, fácil de leer, puede mostrar datos de medición y gráficos.
Control de interruptor giratorio, la medición del botón es fácil de usar
Mantenga presionado el botón de prueba para salir de la función de medición de frecuencia.El rango de medición de frecuencia es de 1 Hz a más de 1 MHz.Cuando la frecuencia medida es inferior a 25 KHz, el período de visualización
Generador de onda cuadrada, hay varias frecuencias de onda cuadrada para elegir, botón de prueba de rotación izquierda o derecha para cambiar diferentes frecuencias de onda cuadrada, presione prolongadamente el botón de prueba para salir del generador de onda cuadrada
Generador de pulsos, botón de prueba izquierdo o derecho para ajustar el ciclo de trabajo del pulso, del 1% al 99%.Mantenga presionado el botón de prueba para salir del generador de impulsos.

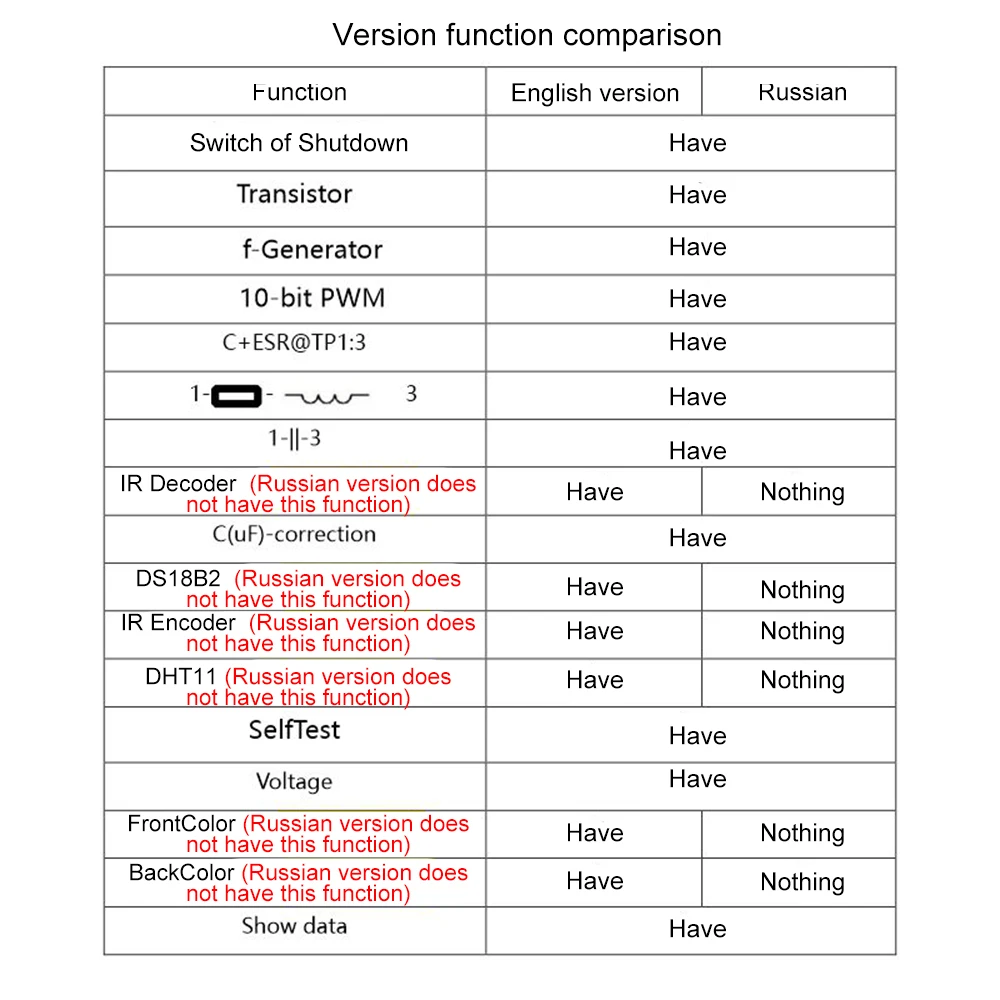

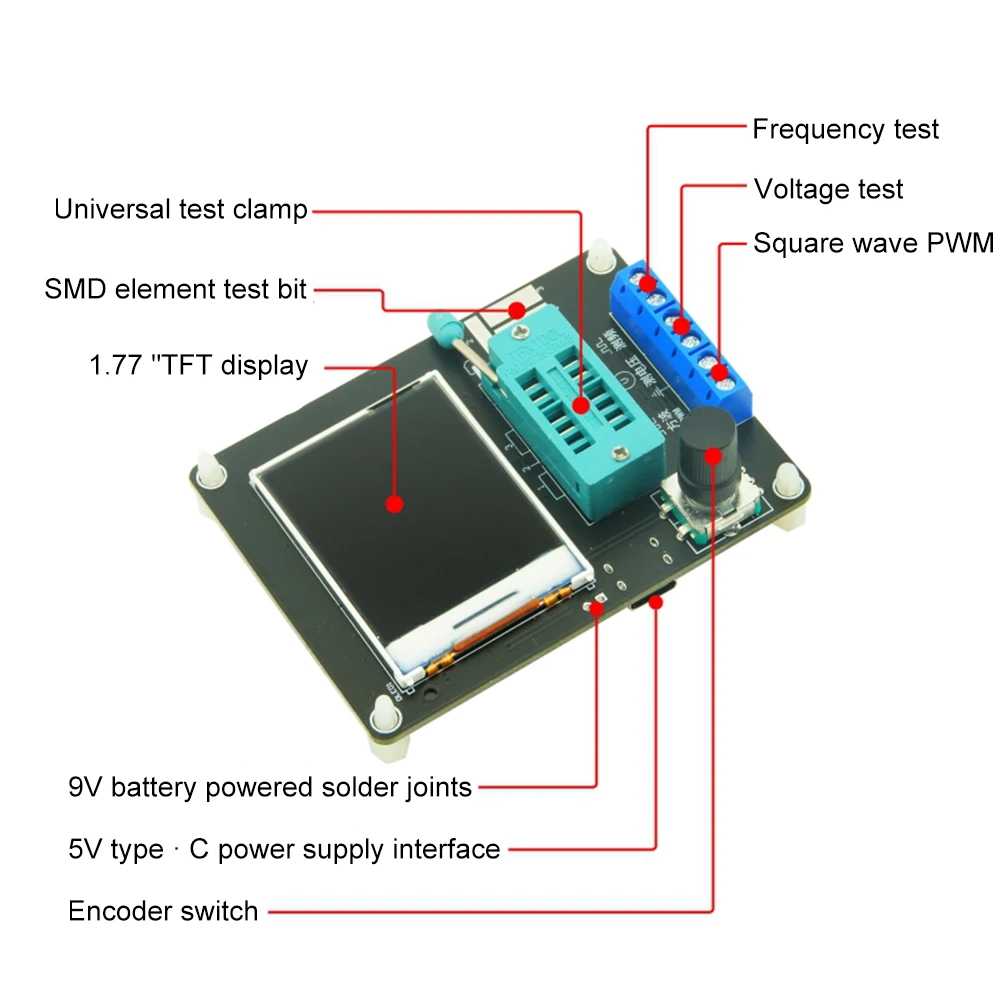

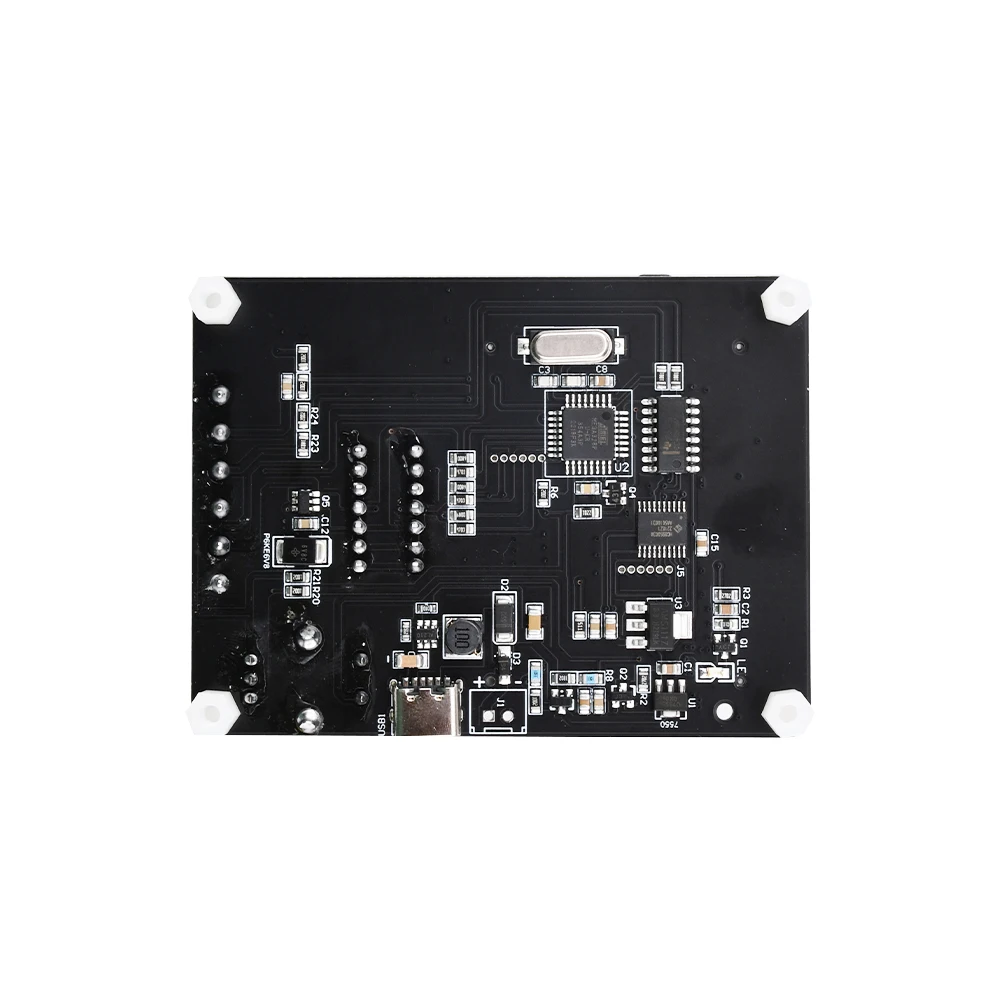

Utilice una interfaz de fuente de alimentación tipo c de 5 V para la fuente de alimentación, los clientes también pueden soldar una interfaz de batería de 9 V para la fuente de alimentación.
Apagado automático, la corriente de apagado es de solo unos 20 nA
Nota: Antes de probar el condensador, descargue primero el condensador y luego insértelo en el zócalo de prueba para realizar la medición; de lo contrario, podría dañar el microcontrolador del probador.
Especificación:
Voltaje de entrada: DC5V
Voltaje de funcionamiento: aproximadamente 30 mA,
Control del probador de transistores
El probador está controlado por un interruptor codificador giratorio,
El interruptor codificador giratorio puede tener un total de 6 operaciones, pulsación corta, pulsación larga, rotación izquierda, rotación derecha, pulsación y mantenimiento de rotación izquierda, pulsación y mantenimiento de rotación derecha.
Presione brevemente una vez en el estado apagado para encender la alimentación e iniciar la prueba.
Una vez completada la prueba, si no se detecta ningún dispositivo.Mantenga presionado el interruptor o el interruptor giratorio izquierdo y derecho para ingresar al menú de funciones.Después de ingresar al menú de funciones, el interruptor giratorio izquierdo o derecho se puede utilizar para seleccionar elementos del menú hacia arriba y hacia abajo.Para ingresar un determinado elemento de función, presione brevemente el interruptor una vez.Cuando necesite salir de una función, mantenga presionado el interruptor.
Calibración:
La calibración del probador se utiliza para eliminar el error de sus propios componentes, de modo que los resultados de la prueba final sean más precisos.La calibración se divide en calibración rápida y calibración de funciones completas.

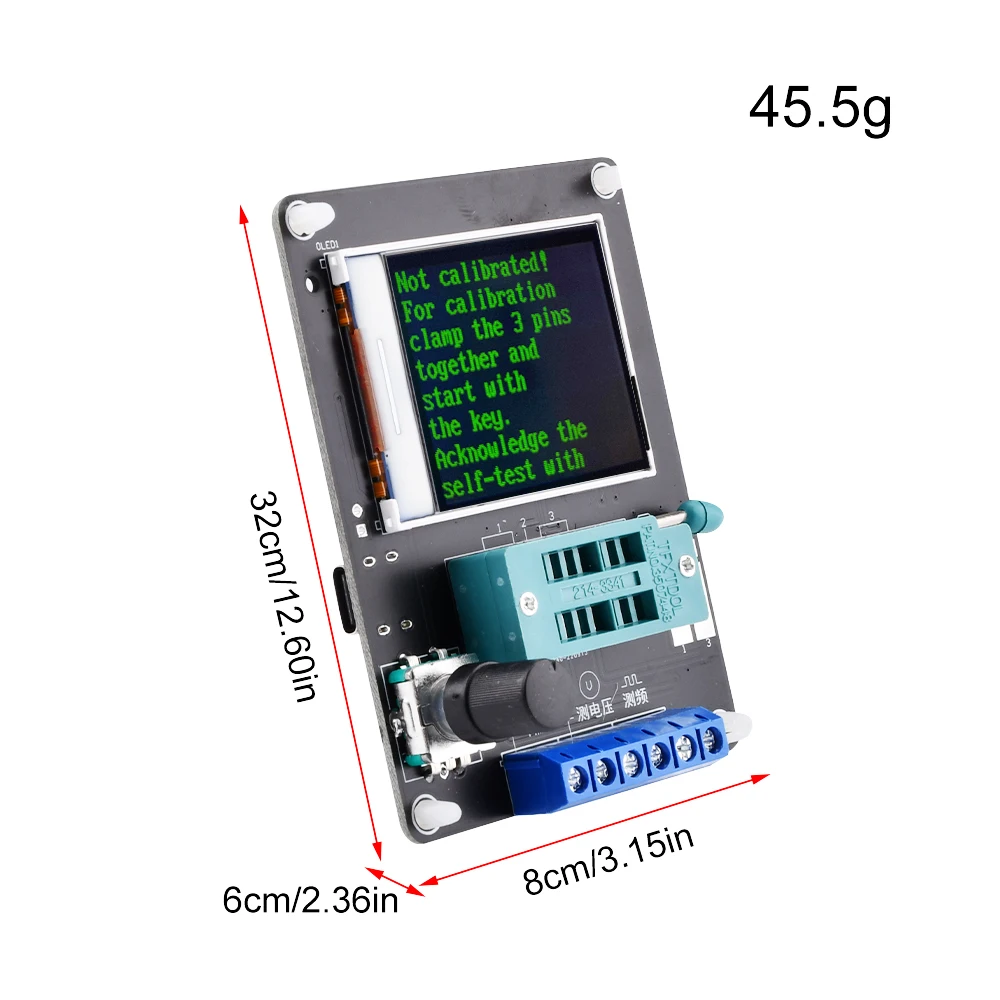

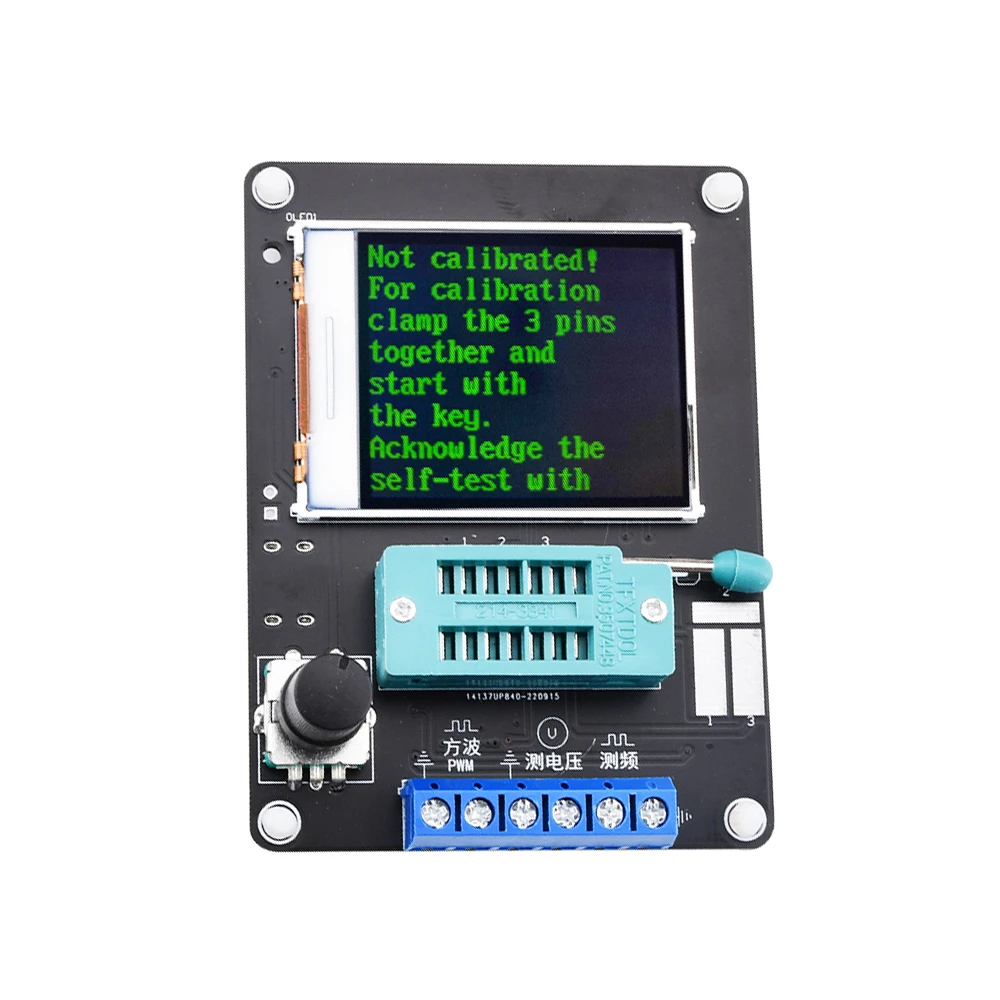

El método de operación de calibración rápida: cortocircuite los tres puntos de prueba TP1, TP2 y TP3 con cables, luego presione el botón de prueba y observe la pantalla al mismo tiempo.El color de la pantalla se convertirá en caracteres blancos sobre un fondo negro.Después del mensaje de aviso "Modo Selftest...?"aparece, presione el botón de prueba para ingresar al proceso de calibración rápida; si el mensaje de aviso "Modo selectivo".Aparece, 2 segundos Si no hay ningún botón en el reloj, se realizará un proceso de prueba normal y finalmente se mostrará el valor de resistencia del TP1, TP2 en cortocircuito.Después de ingresar al proceso de calibración rápida, aparecerán algunos datos en la pantalla, déjelos solos.Espere hasta que aparezca la cadena intermitente en la pantalla.
¡Después de "aislar las sondas!", retire los cables que cortocircuitan TP1, TP2 y TP3.La calibración rápida se completa hasta que aparezca la cadena "Test End" en la pantalla.Al calibrar por primera vez, utilice el método de calibración con todas las funciones.
Es necesario ingresar la calibración de todas las funciones desde el menú de funciones y se debe preparar otro condensador de 220 nf.La calibración con todas las funciones realiza un proceso de calibración más completo que demora más.Después de ingresar al menú de funciones, gire el botón de prueba al menú "Seleftest" y luego presione el botón de prueba para ingresar al proceso de calibración de todas las funciones, ¡la cadena intermitente "sondas cortas".aparece primero en la pantalla, en este momento, igual que la calibración rápida, use cables para cortocircuitar los tres puntos de prueba y espere a que proceda el proceso de calibración.Cuando la cadena intermitente "isule las sondas".aparece en la pantalla, retire los cables en cortocircuito entre los tres puntos de prueba y continúe esperando a que proceda el proceso de calibración.Cuando la cuerda "1-||-3 100nf" se emite, instale los condensadores preparados de 220nf en los puntos de prueba TP1 y TP3.Espere hasta que la pantalla solicite "Test End", el proceso de calibración de todas las funciones estará completo.
Contenido del paquete:
Probador de transistores GM328A X1
Solo el contenido del paquete anterior, otros productos no están incluidos.
