Descripción

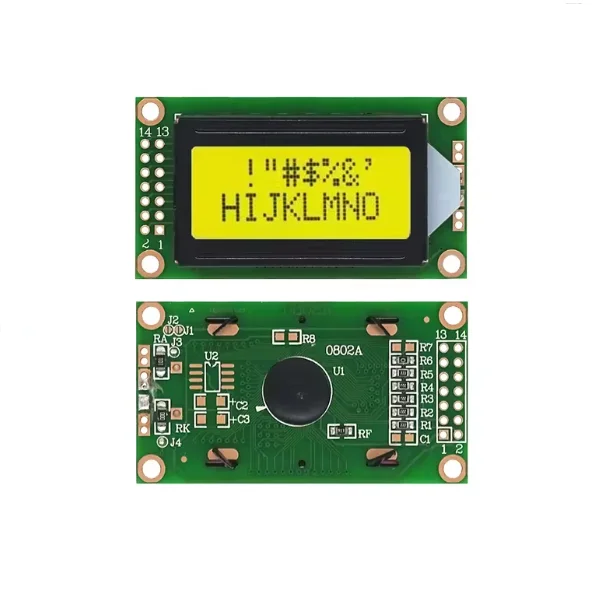

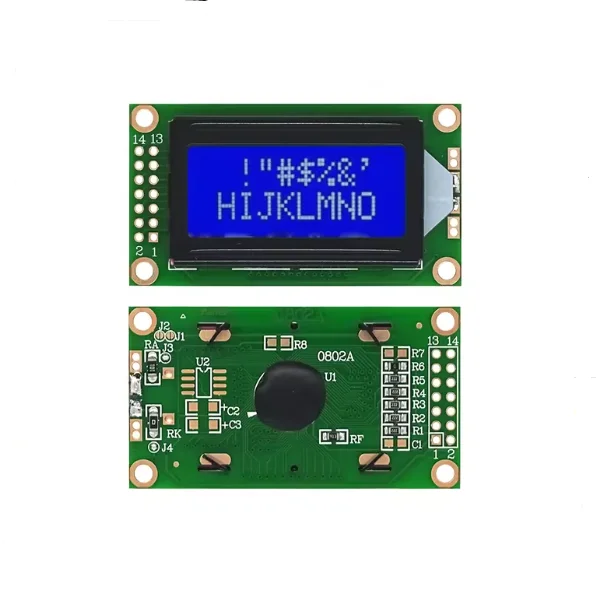

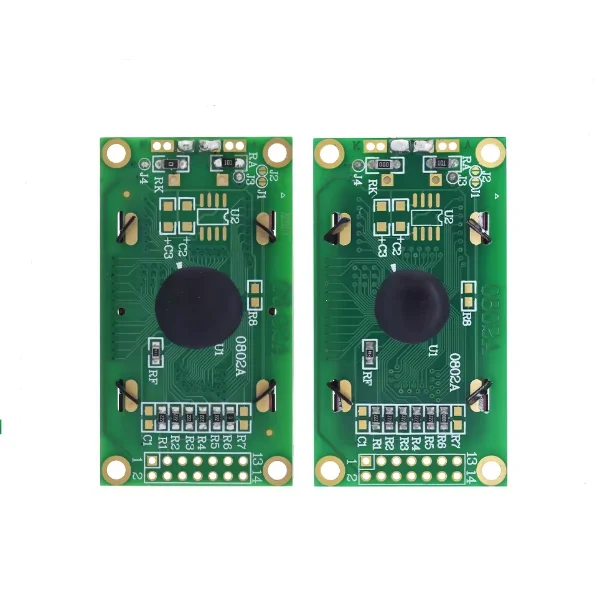

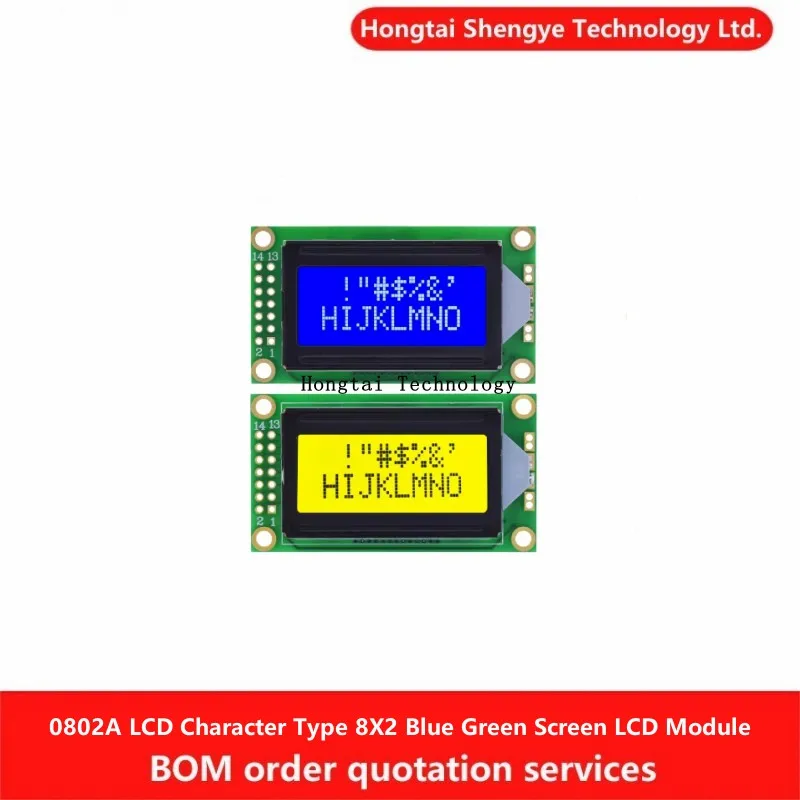

Modelo: 0802A
Matriz de puntos: 8X2
Tamaño externo: 58X32mm
Tamaño del área de visualización: 38X16mm
Voltaje de funcionamiento: V 5,0/3,3 V
Controlador: SPLC780D
Interfaz: puerto paralelo de doble fila 14 pines
Descripción del producto:
El módulo LCD de caracteres es un módulo LCD de matriz de puntos especialmente diseñado para mostrar letras, números, símbolos, etc. Dividido en modo de transmisión de datos de 4 bits y 8 bits. Proporciona matriz de puntos 5 × 7 + modo de visualización del cursor. Proporcione un generador de búfer de datos de visualización CGRAM, puede usar CGRAM para almacenar sus propias definiciones de más de 8 5 × 8 datos de modo de palabra de caracteres de gráficos de matriz de puntos. Proporciona una amplia configuración de comandos: visualización clara; retorno del cursor al inicio; pantalla encendida/apagada; cursor encendido/apagado; parpadeo de caracteres de pantalla; cambio de cursor; cambio de pantalla, etc. Proporcione un circuito de reinicio automático de encendido interno, cuando el voltaje de la fuente de alimentación externa exceda + 4,5 V, inicializará automáticamente el módulo y lo configurará en el estado de funcionamiento de la pantalla predeterminada.
El contenido de la pantalla es de 2 líneas, cada línea muestra 8 caracteres, cada tamaño de carácter es una matriz de puntos de 5 × 8.
