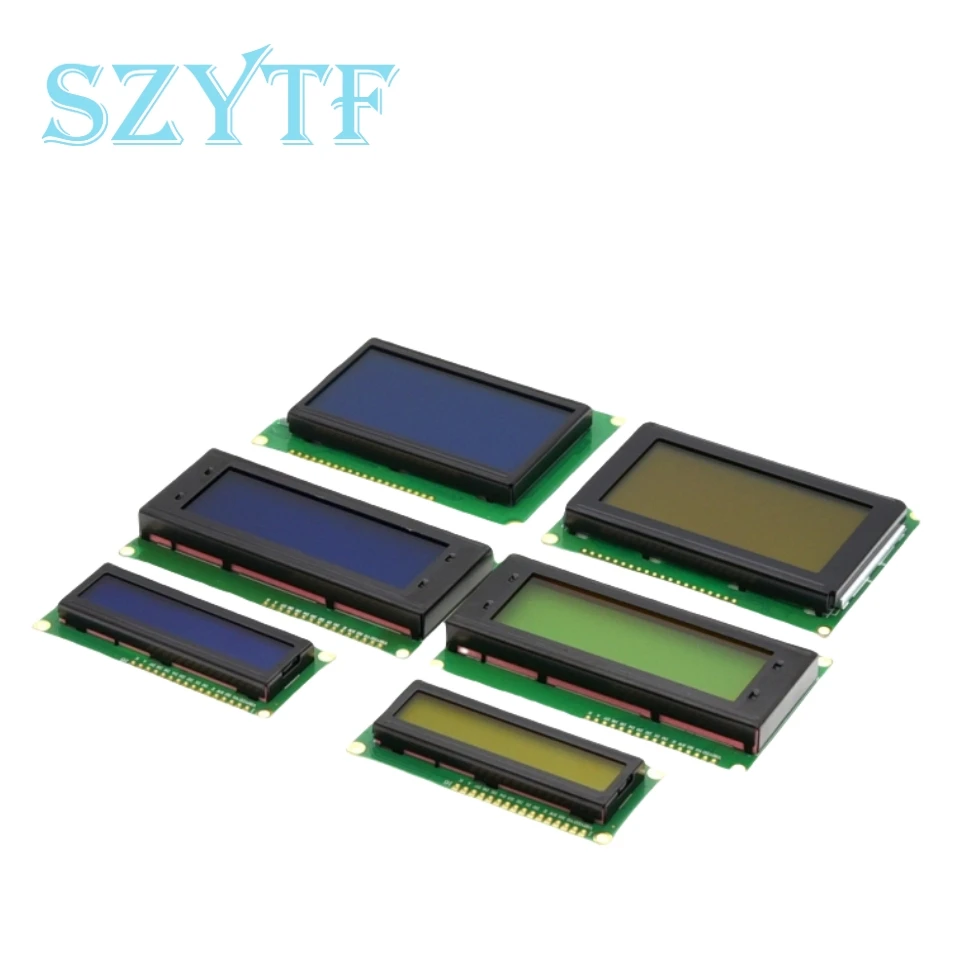

Color
Descripción

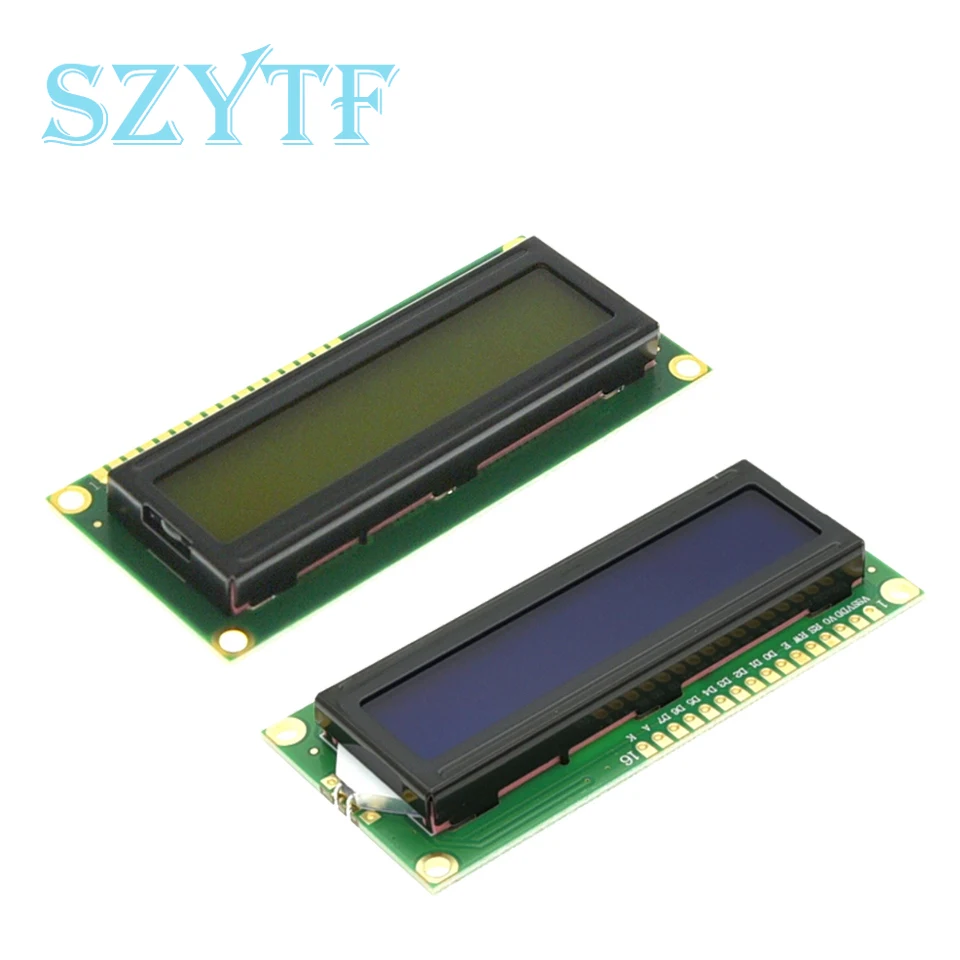

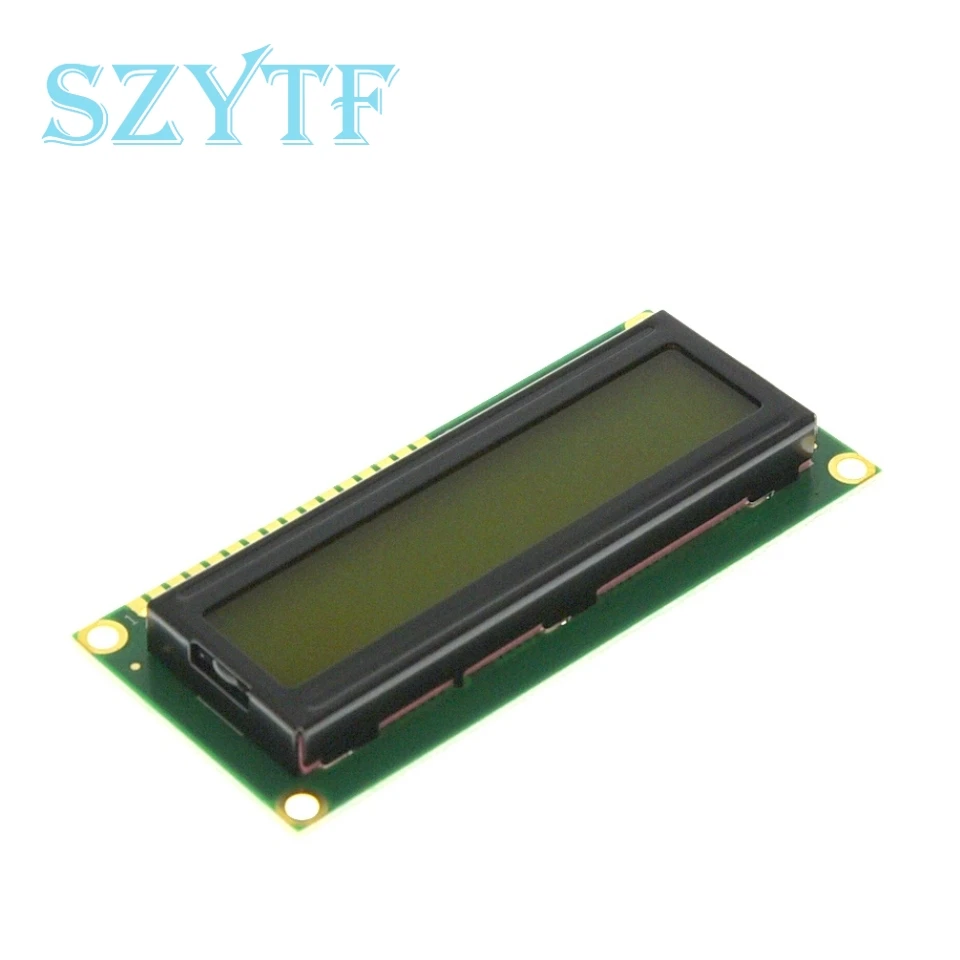

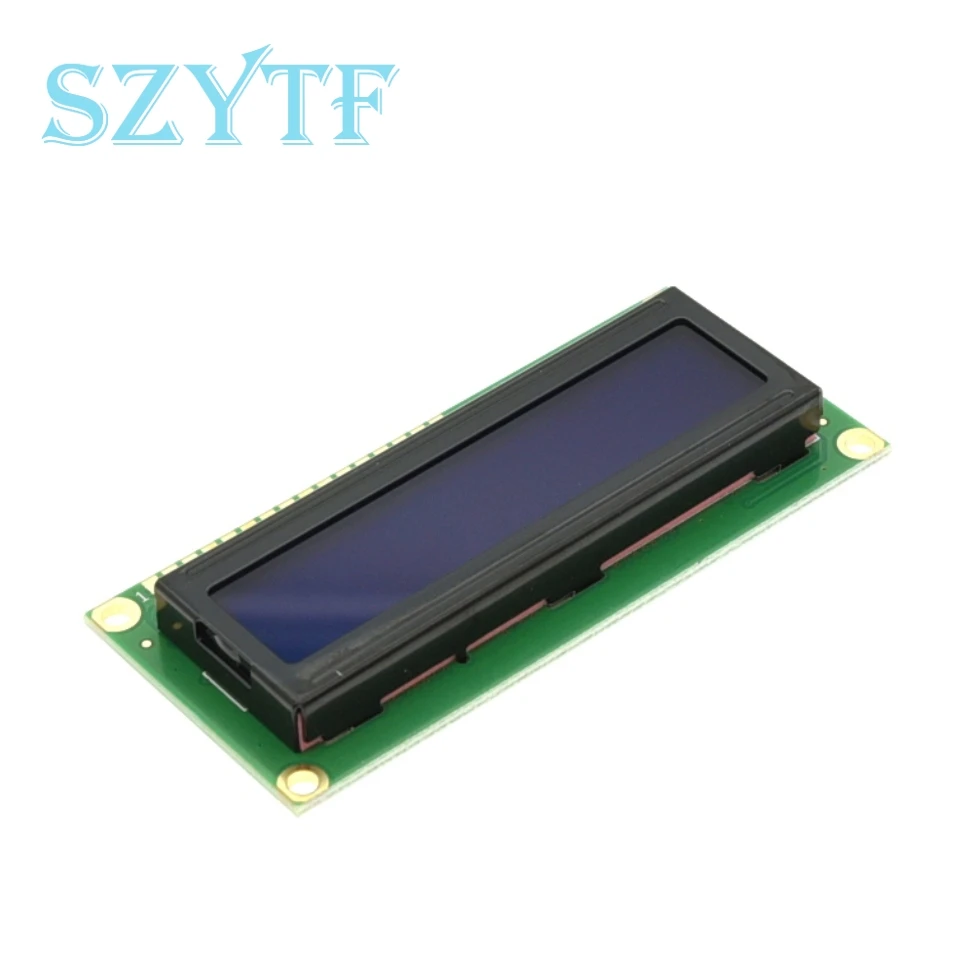

1602A Azul/Amarillo-Verde
El módulo de pantalla de cristal líquido de tipo carácter LCD1602A es un módulo de pantalla de cristal líquido de matriz de puntos específicamente para mostrar letras, números, símbolos y similares.Está dividido en métodos de transmisión de datos de 4 y 8 bits.Proporciona un modo de visualización de matriz de puntos 5x7 + cursor.Se proporcionan un búfer de datos de visualización DDRAM, un generador de caracteres CGROM y un generador de caracteres CGRAM, y CGRAM se puede utilizar para almacenar datos de fuentes de hasta ocho caracteres gráficos de matriz de puntos de 5x8 definidos por sí mismos.Proporciona una gran cantidad de configuraciones de comando: visualización clara; cursor de regreso al origen; mostrar encendido/apagado; cursor encendido/apagado; mostrar parpadeo de caracteres; cambio de cursor; elemento de cambio de pantalla.Se proporciona un circuito de reinicio automático de encendido interno.Cuando el voltaje de la fuente de alimentación externa excede +4,5 V, el módulo se inicializa automáticamente y el módulo se configura en el estado de funcionamiento de la pantalla predeterminado.LCD1602A es un módulo de pantalla de cristal líquido respetuoso con el medio ambiente.Parámetro:
Voltaje de funcionamiento lógico (Vdd): +4,8~+5,2V
Voltaje de accionamiento LCD (Vdd-Vo): +3,0 ~ +5,0 V
Temperatura de trabajo (Ta): -20~+70C (temperatura amplia)
Temperatura de almacenamiento (Tsto): -30~+ 80C (temperatura amplia)
Corriente de funcionamiento (excepto retroiluminación): 1,7 mA (máx.)
Corriente de trabajo (retroiluminación): 24,0 mA (máx.)
2004 Azul / Amarillo-Verde
Principales parámetros técnicos y características de visualización:
Fuente de alimentación: VDD 5V
Color de la pantalla: pantalla amarilla verde/azul
Ángulo de visualización: 6: 00 horas directo Tipo de LCD: STN
Interfaz con MCU: retroiluminación LED de configuración en serie paralela de 8 o 4 bits/3 bits
Una variedad de funciones de software: visualización del cursor, cambio de pantalla, caracteres personalizados, modo de suspensión, etc.
12864B azul/amarillo-verde
12864 módulo de pantalla de cristal líquido de matriz de puntos gráfico kanji chino, puede mostrar caracteres y gráficos chinos, 8192 caracteres chinos integrados (matriz de puntos 16X16, 128 caracteres (matriz de puntos 8X16) y RAM de pantalla de matriz de puntos 64X256 (GDRAM) incorporados.
Principales parámetros técnicos y características de visualización:
Fuente de alimentación: VDD 3,3 V~+5 V (circuito de refuerzo incorporado, no requiere presión negativa);
Contenido de la pantalla: 128 columnas x 64 filas
Color de la pantalla: pantalla amarilla verde/azul
Ángulo de visualización: 6: 00 horas de vista directa
Tipo de LCD: STN
Interfaz con MCU: 8 bits o 4 bits paralelo/series de 3 bits
Configuración de retroiluminación LED
Una variedad de funciones de software: visualización del cursor, cambio de pantalla, caracteres personalizados, modo de suspensión, etc.
Dimensiones: 93x70x 12,5mm
Tamaño de la vista: 73x39mm
