Análisis general del producto
Llevo semanas poniendo a prueba este diminuto panel de carga basado en elchip TP4057 y, sinceramente, me ha sorprendido gratamente para lo que es. Estamos ante un módulo de carga para baterías de litio de una sola celda que, a pesar de su formato extremadamente reducido, incorpora funcionalidades que normalmente solo encontramos en cargadores de mayor tamaño y precio.
El corazón del sistema es el clásico TP4057, un integrado de gestión de carga ampliamente utilizado en la industria que aquí viene acompañado de circuitería complementaria para dotarlo de utilidades adicionales. La corriente de carga de hasta 1 amperio resulta adequada para la mayoría de proyectos con baterías de litio de capacidad moderada, aunque debemos tener claro que no estamos ante un cargador rápido. Es un dispositivo de carga lenta y controlada, exactamente lo que precisa una celda de litio para maximizar su vida útil.
El conector USB-C es sin duda el punto más moderno de este conjunto. Frente a alternativas que todavía recurren al micro USB, esta elección facilita la integración con las fuentes de alimentación que todos tenemos por casa, desde adaptadores de teléfono hasta powerbanks.
Calidad de construcción y materiales

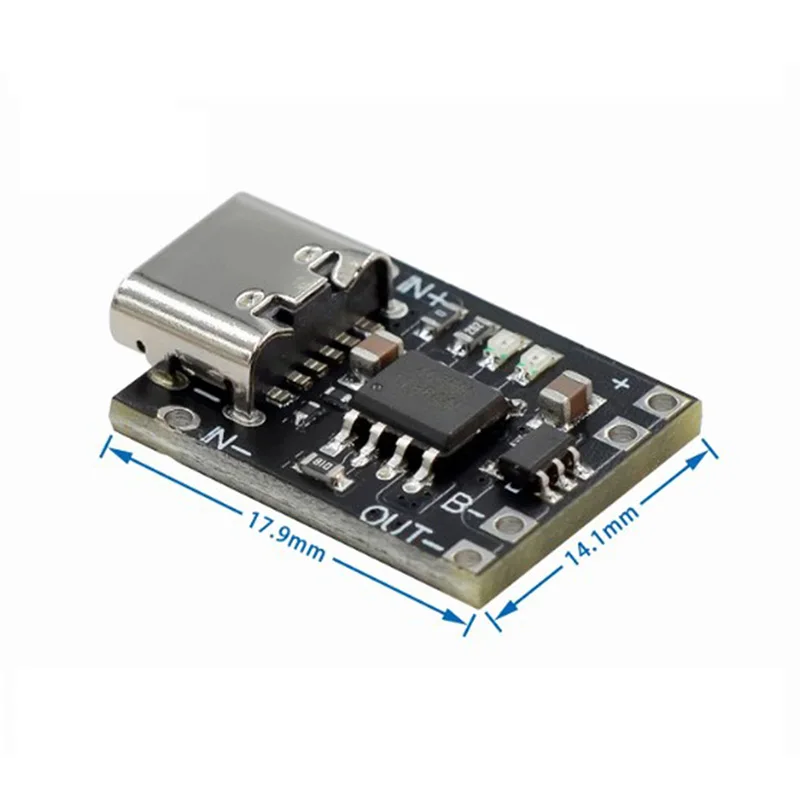

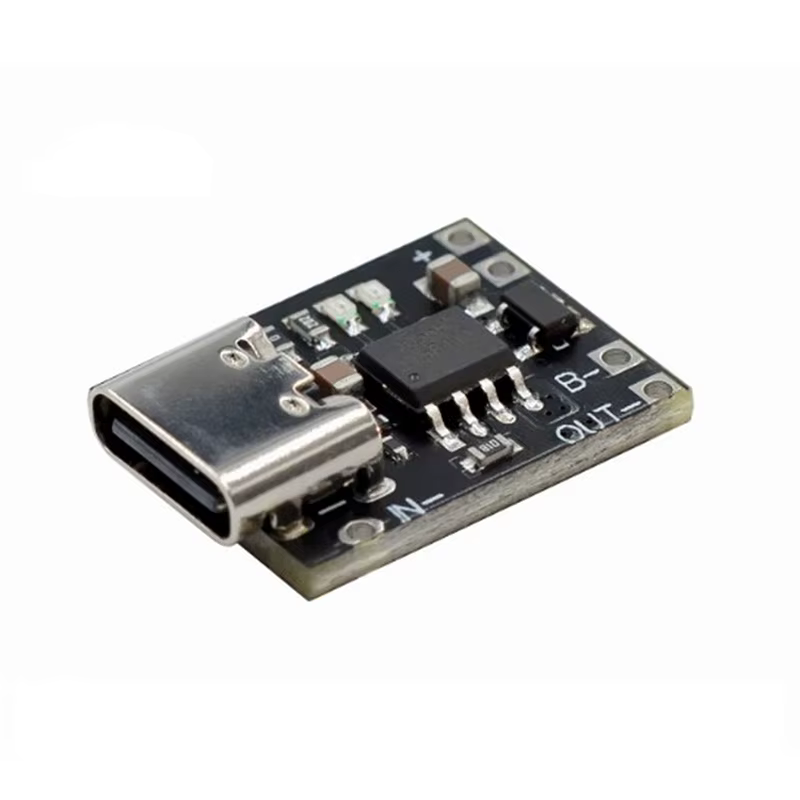

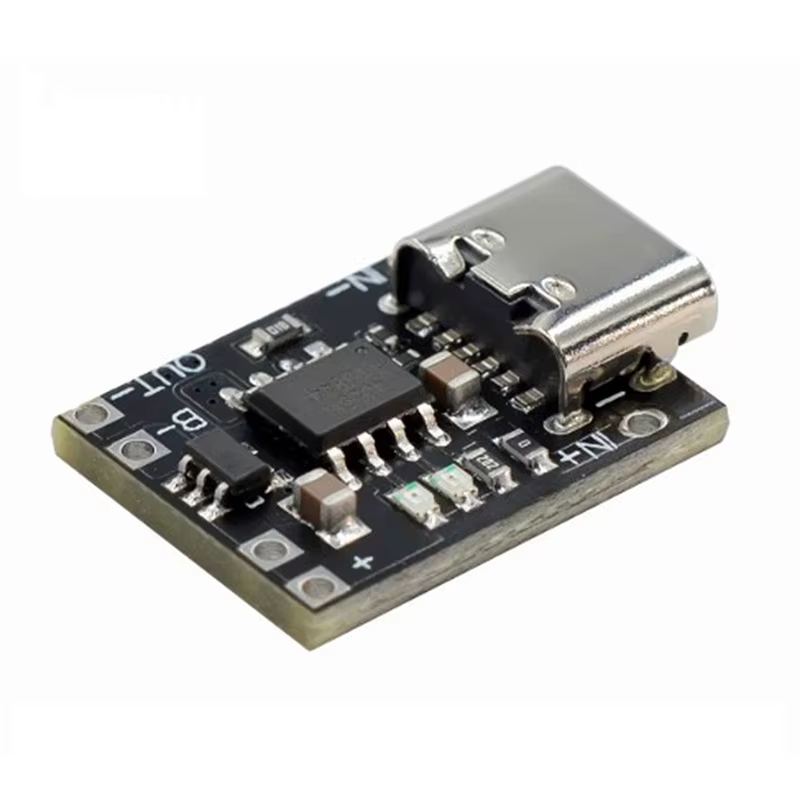

La placa impresa presenta un acabado profesional, con soldaduras correctas y componentes montados con precisión. Los pads para la conexión de la batería están claramente identificados con serigrafía, lo cual reduce significativamente el riesgo de error durante el montaje. Este detalle, que parece menor, marca la diferencia cuando estás trabajando deprisa en un prototipo.
El chip TP4057 va montado en formato SO-8, dimensiín estándar que garantiza disponibilidad futura del componente. Los condensadores de desacoplo están correctamente dimensionados para suavizar la corriente de entrada y proteger tanto el integrado como la batería durante el proceso de carga.
El módulo incluye un LED indicador que comunica el estado de carga mediante distintos patrones de parpadeo, además de señalar fallos. Esta retroalimentación visual resulta práctica durante la fase de desarrollo y depuración de proyectos.
No he detectado holguras ni defectos de fabricación en la muestra analizada. La densídad de componentes es alta pero no excesiva, y el espaciado entre pistas parece adequado para evitar cortocircuitos accidentales.
Compatibilidad y rendimiento
Aquí debo ser preciso con lo que este módulo puede y no puede hacer. Estamos ante un cargador diseñado exclusivamente para baterías de litio de una sola celda con voltaje nominal de 3,7 voltios y carga a 4,2 voltios. Es compatible con las típicas baterías 18650, 14500, 16340 y similares que encontramos en tantos proyectos makers.
El rango de voltaje de entrada de 5 a 6 voltios se cubre perfectamente mediante cualquier fuente USB de 5 voltios estándar. La corriente programable de hasta 1 amperio permite cargar baterías de capacidad razonable en tiempos razonables sin forzar la celda.
El modo de carga CC/CV (corriente constante, voltaje constante) es el protocolo adecuado para baterías de litio y garantiza que la celda alcance su capacidad máxima sin sobrepasar el voltaje seguro de 4,2 voltios.
La protección contra sobretemperatura es un añadido valioso. El chip monitoriza las condiciones térmicas y detiene la carga si detecta temperaturasunsafe. Esto resulta especialmente relevante en gabinetes pequeños o aplicaciones donde la ventilación es limitada.
El arranque suave limita la sobretensión inicial, protegiendo tanto la batería como la circuitería del dispositivo que alimentamos. Esta característica demuestra que los diseñadores pensaron en aplicaciones reales donde la alimentación puede provenir de fuentes imperfectas.
El modo de espera de baja potencia es otro acierto. Cuando no hay batería conectada o la carga ha finalizado, el módulo consume energía mínima, algo crucial en dispositivos que funcionan con baterías y deben maximizar su autonomía.
La advertencia sobre no utilizar conexiones en serie es importante. Este módulo no está preparado para gestionar packs de baterías en serie y usarlo de ese modo provocaría daños seguros. Es un error que los principiantes cometen con frecuencia, así que conviene resaltarlo.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes puedo señalar la compacidad, algo evident pero no por ello menos valioso. Poder integrar un sistema de carga completo en un espacio tan reducido abre posibilidades de diseño para wearables y dispositivos portátiles donde cada milímetro cuenta.
La inclusión de USB-C es un acierto de foresight, anticipándose a la desaparición del micro USB en favor de conectores más robustos y reversibles.
Las protecciones integradas reducen la necesidad de circuitería externa adicional, simplificando el diseño final y disminuyendo el coste total del sistema.
El diagnóstico visual mediante LEDs permite identificar problemas sin necesidad de instrumentos de medición, lo cual acelera el desarrollo y facilita el mantenimiento.
Como aspectos mejorables, echo de menos alguna opción para regular la corriente de carga mediante un componente externo, como una resistencia en una patita del integrado. Actualmente la corriente viene fijada por diseño, lo cual limita la flexibilidad en aplicaciones donde precisamos corrientes inferiores.
También echaría en falta algo de documentación más detallada sobre el significado exacto de los distintos patrones de parpadeo. Las instrucciones básicas cubren lo esencial, pero los usuarios avanzados agradecerían información más técnica.
Veredicto del experto
Este panel de carga representa una solución práctica y económica para proyectos que requieren carga de baterías de litio en formato compacto. No es un producto para cargar rápidamente baterías grandes, sino un módulo de integración pensado para alimentar dispositivos portableés durante períodos prolongados con carga controlada.
Lo recomiendo sin reservas para makers que desarrollen sensores IoT, wearables básicos, mandos a distancia inteligentes o cualquier prototipo donde el espacio sea un factor crítico. La combinación de precio reducido, funcionalidades completas y formato mini lo convierte en una opción a considerar frente a soluciones más complejas y costosas.
Para usuarios que necesiten mayor corriente o gestión de múltiples celdas, existen alternativas en el mercado con especificaciones diferentes. Pero para el nicho que ocupa, este módulo cumple sobradamente con lo prometido y lo hace de forma segura.
