750-900MHz:
Este oscilador controlado por voltaje está especialmente diseñado para sistemas de 750-900MHz, fabricado con módulo VCO de alto rendimiento, bajo consumo de energía, bajo ruido de fase, salida estable, la respuesta de frecuencia y la linealidad de sintonización son mucho mejores que los productos fabricados con componentes discretos. Este producto tiene una fuerte carcasa de aluminio, se puede utilizar como la banda de frecuencia correspondiente del oscilador local del receptor o la fuente de señal de barrido DIY.

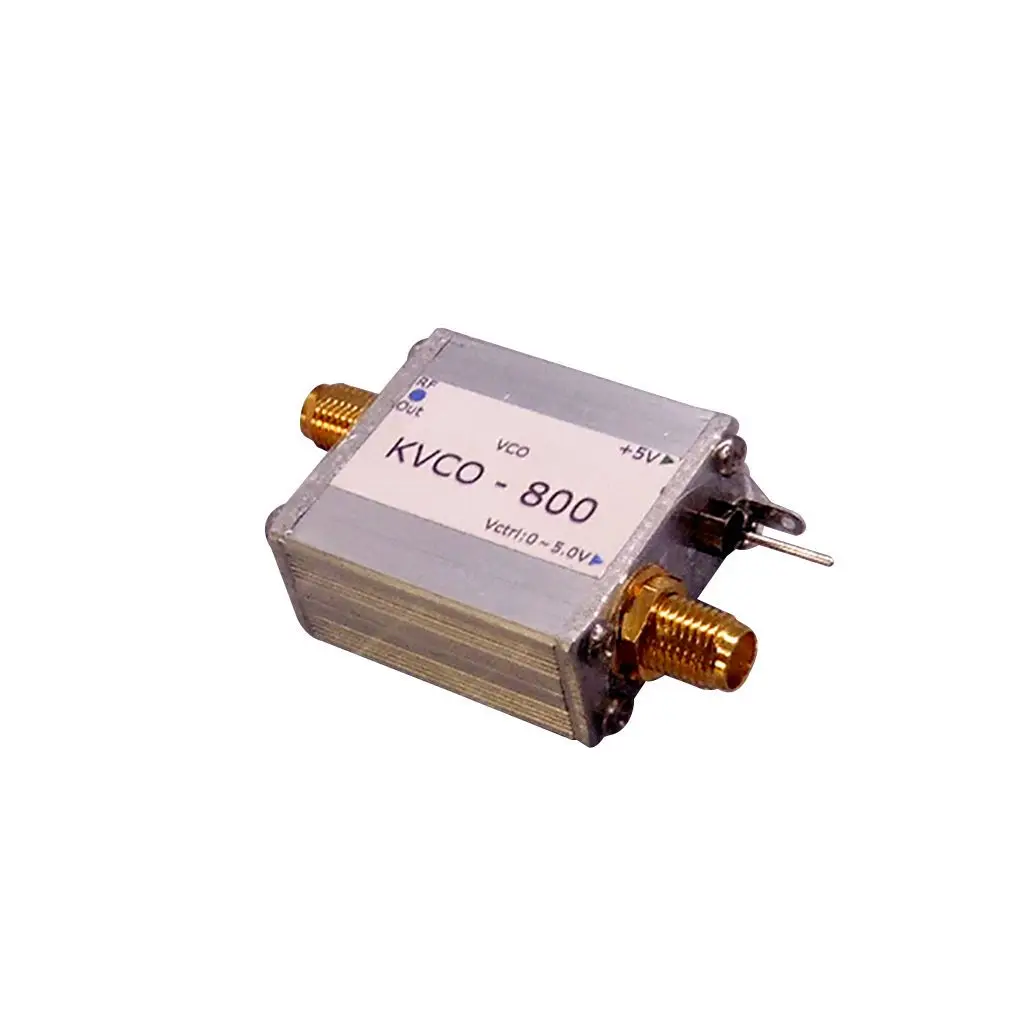

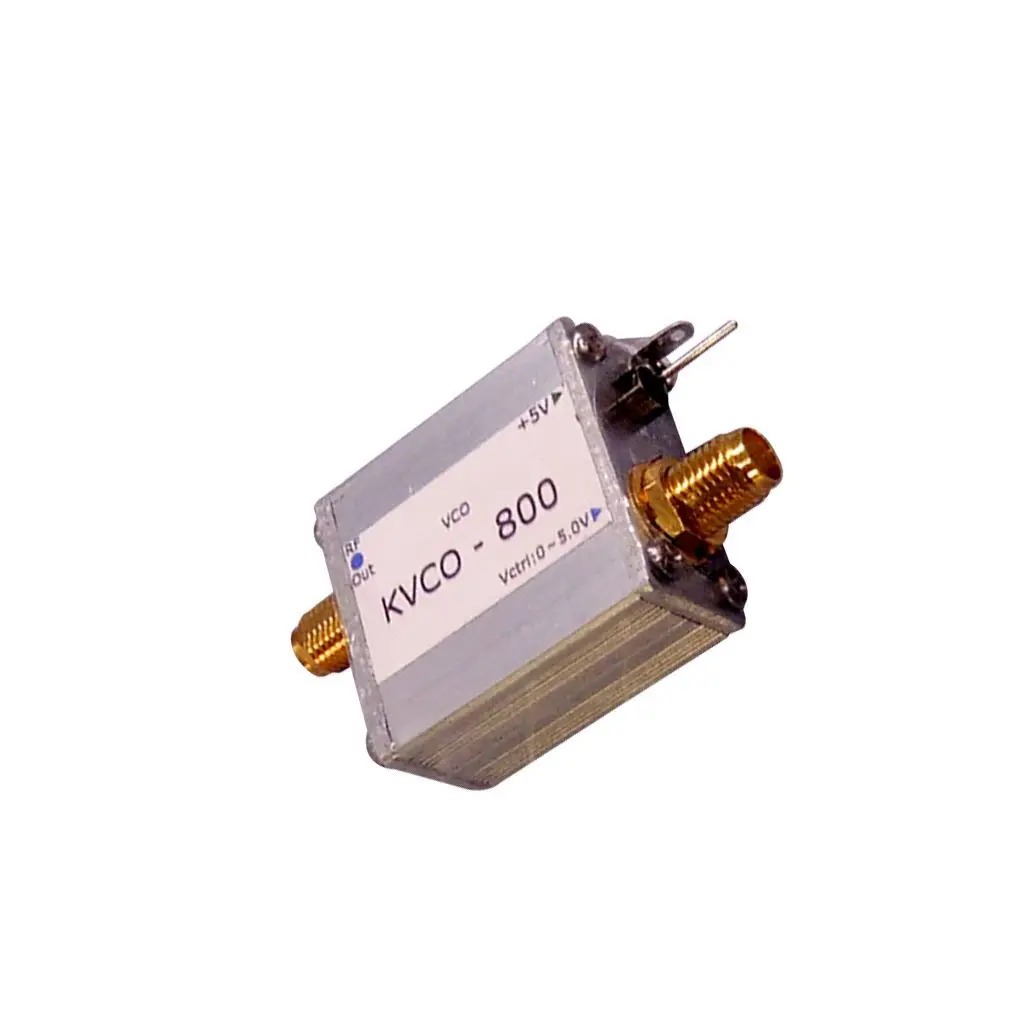

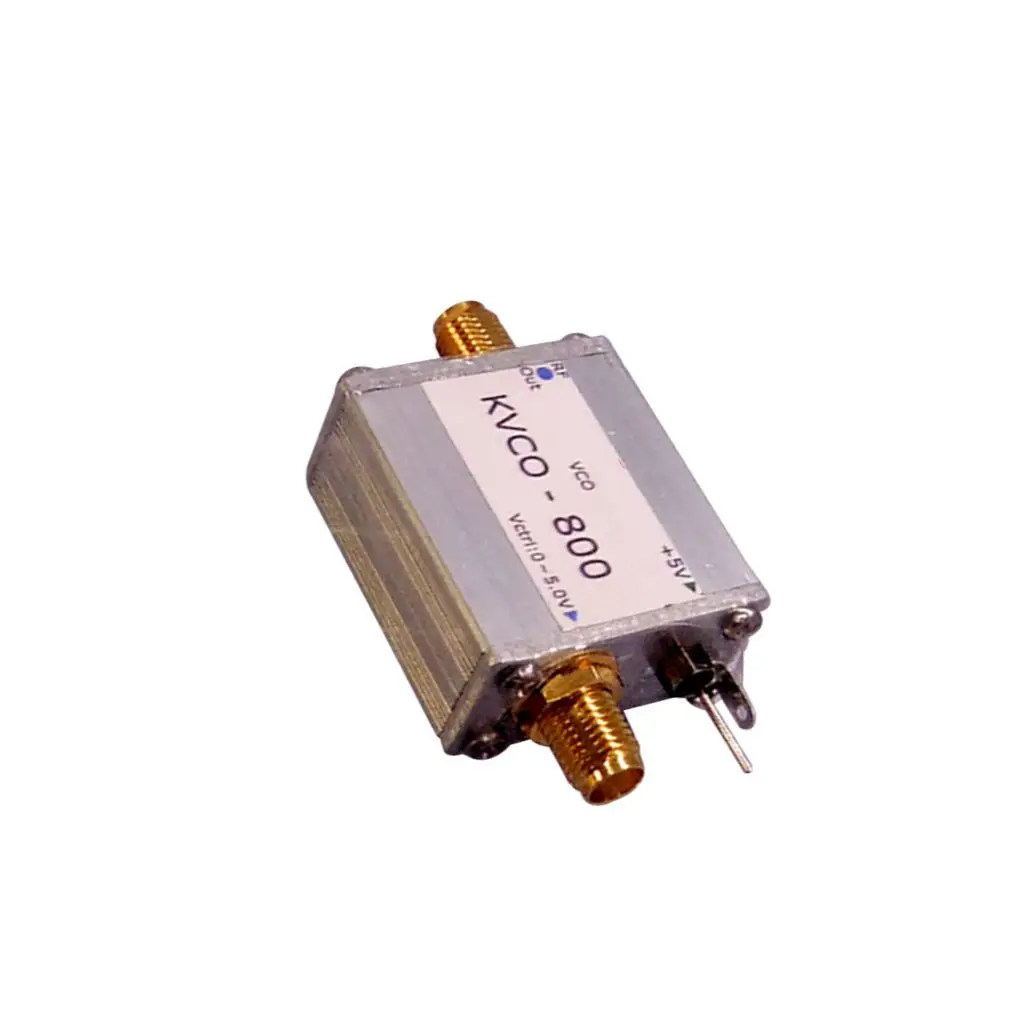

Modelo: KVCO-800
Impedancia de salida: 50 ohmios
Frecuencia de señal de salida: 750 ~ 900 MHz
Potencia de la señal de salida: 3,0 ~ 7,0 dBm
Rango de voltaje de sintonización: 0,5 ~ 5,0 V
Ruido de fase (C / N ): @ 100 KHz-100 dBc/Hz
Armónicos altos: = 5 dBc (segundo), dBc 20 (tercero y superior)
Tensión de alimentación: + 5 V.DC
Corriente de funcionamiento: 13 a 18 mA
Datos de referencia (voltaje de control-frecuencia de salida, valores no exactos)
1V: 748 MHz
2V: 792 MHz
4V: 892 MHz
* El voltaje de control no debe ser inferior a 0,5 V
Interfaz:
Salida RF Salida de señal RF ①:
Entrada de voltaje de control Vctrl ②:
+ Terminal de fuente de Alimentación de 5V ③: Cable de condensador de alimentación de 0,8mm
550-750MHz:
Este oscilador controlado por voltaje está especialmente diseñado para sistemas de 550-750MHz, fabricado con módulo VCO de alto rendimiento, bajo consumo de energía, bajo ruido de fase, salida estable, la respuesta de frecuencia y la linealidad de sintonización son mucho mejores que los productos fabricados con componentes discretos. Este producto tiene una fuerte carcasa blindada de aluminio, se puede utilizar como la banda de frecuencia correspondiente del oscilador local del receptor o la fuente de señal de barrido DIY.

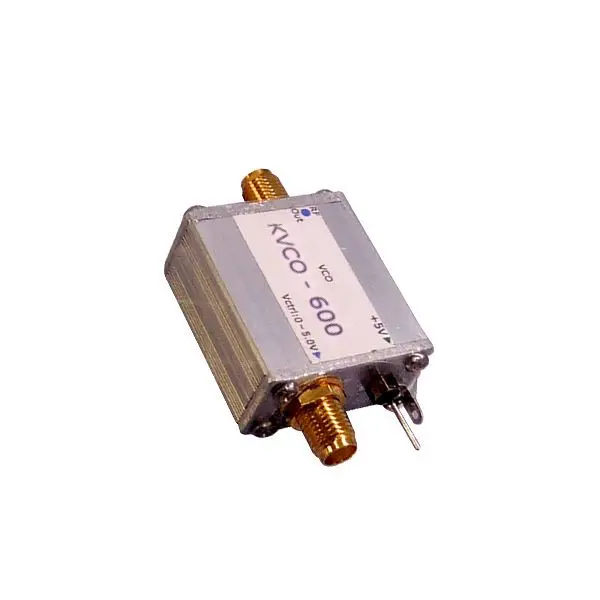

Modelo: KVCO-600
Impedancia de salida: 50 ohmios
Frecuencia de señal de salida: 550 ~ 750 MHz
Potencia de la señal de salida: 7,0 ~ 11,0 dBm
Rango de voltaje de sintonización: 0,5 ~ 5,0 V
Ruido de fase (C / N ): @ 100 KHz-100 dBc/Hz
Armónicos altos: = 15 dBc (segundo), 20 dBc (tercero y superior)
Tensión de alimentación: + 5 V.DC
Corriente de funcionamiento: 15 a 20 mA
Datos de referencia (voltaje de control-frecuencia de salida, valores no exactos)
1V: 536 MHz
2V: 602 MHz
4V: 730 MHz
* El voltaje de control no debe ser inferior a 0,5 V
Interfaz:
Salida RF Salida de señal RF ①:
Entrada de voltaje de control Vctrl ②:
+ Terminal de fuente de Alimentación de 5V ③: Cable de condensador de alimentación de 0,8mm
350-550MHz:
Este oscilador controlado por voltaje está especialmente diseñado para sistemas de 350-550MHz, fabricado con módulo VCO de alto rendimiento, bajo consumo de energía, bajo ruido de fase, salida estable, la respuesta de frecuencia y la linealidad de sintonización son mucho mejores que los productos fabricados con componentes discretos. Este producto tiene una fuerte carcasa de aluminio, se puede utilizar como la banda de frecuencia correspondiente del oscilador local del receptor o la fuente de señal de barrido DIY.

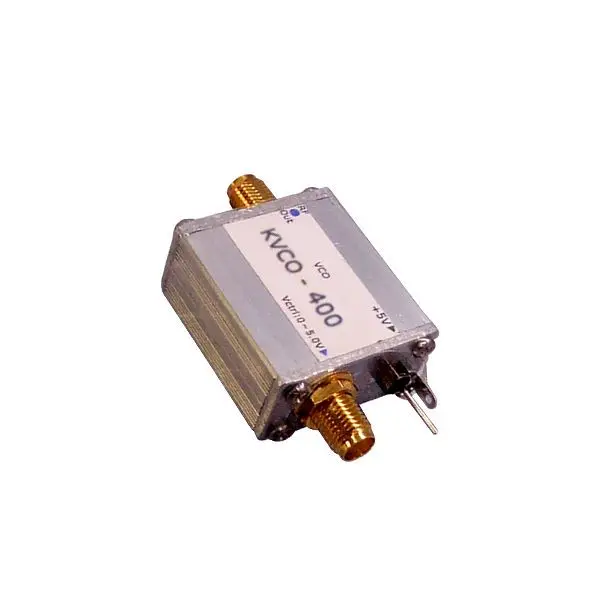

Modelo: KVCO-400
Impedancia de salida: 50 ohmios
Frecuencia de señal de salida: 350 ~ 550 MHz
Potencia de la señal de salida: 7,0 ~ 11,0 dBm
Rango de voltaje de sintonización: 0,5 ~ 5,0 V
Ruido de fase (C / N ): @ 100 KHz-100 dBc/Hz
Armónicos altos: = 10 dBc (segundo), dBc 20 (tercero y superior)
Tensión de alimentación: + 5 V.DC
Corriente de funcionamiento: 12 a 18 mA
Datos de referencia (voltaje de control-frecuencia de salida):
1V: 338 MHz
2V: 410 MHz
4V: 556 MHz
* El voltaje de control no debe ser inferior a 0,5 V
Interfaz:
Salida RF Salida de señal RF ①:
Entrada de voltaje de control Vctrl ②:
+ Terminal de fuente de Alimentación de 5V ③: Cable de condensador de alimentación de 0,8mm
