Descripción
Interfaz GPIB de alto rendimiento para PCI
Interfaz 488,2
El controlador DMA maestro de bus integrado garantiza la transmisión de datos sin intervención del microprocesador
Velocidad de transmisión 1,5 MB/s (IEEE 488,1) y 7,8 MB/s (HS488)
TNT personalizado ASIC puede alcanzar IEEE 488,2
Consistencia con las normas RoHS

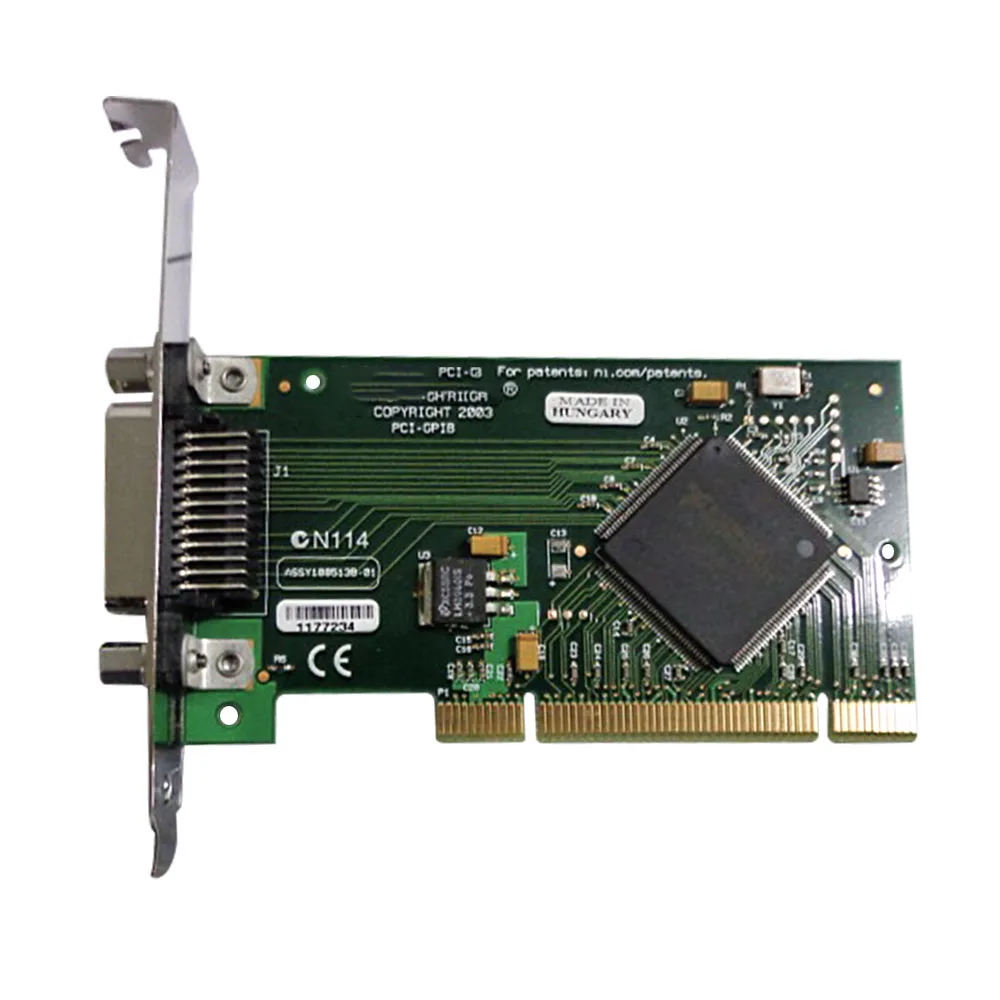

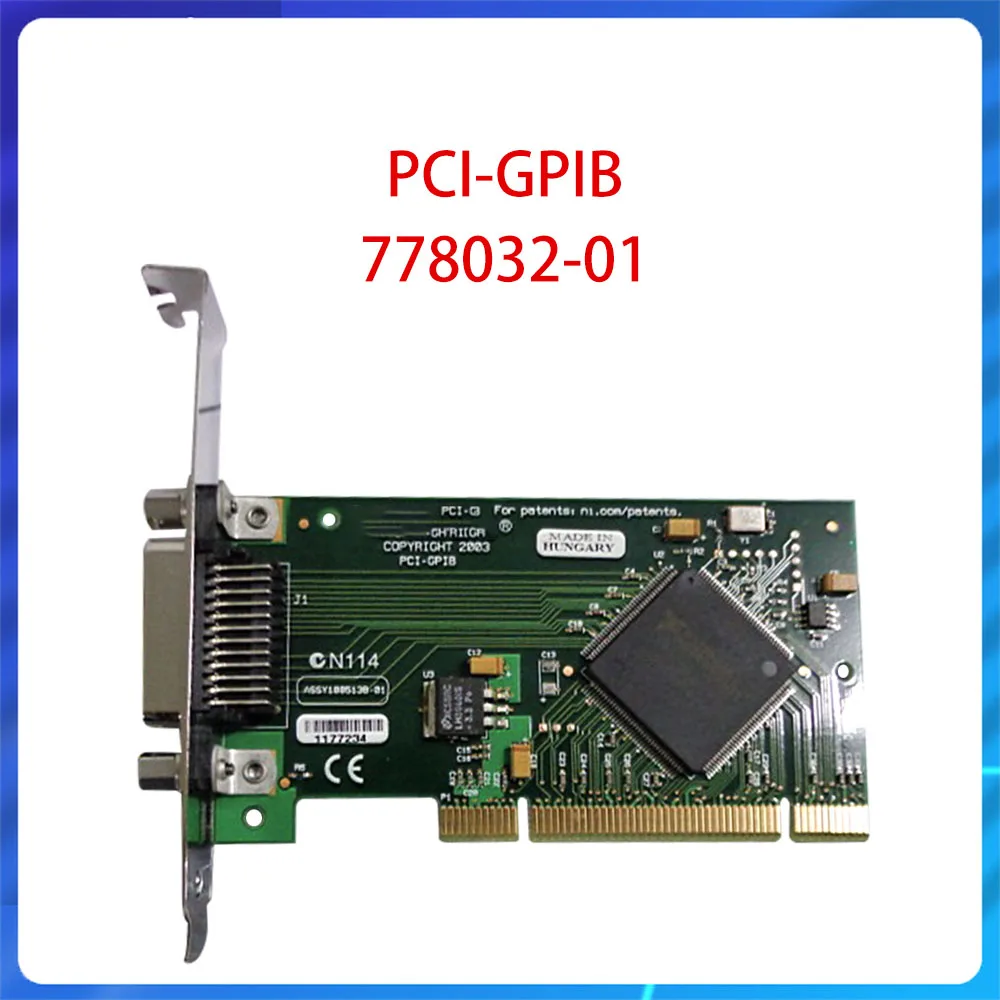

PCI-GPIB es una interfaz plug and play IEEE 488 de alto rendimiento que se conecta a ordenadores y estaciones de trabajo con ranuras de expansión PCI. La interfaz de PCI-GPIB se puede utilizar en ordenadores personales con estaciones de trabajo Windows, Linux, Mac OS X, Solaris y DEC Alpha.
Resumen de la especificación
Resumen del producto
PCI-GPIB del producto
Serie de productos GPIB
PCI tipo Bus
Números del producto 777462-01, 779141-01, 778686-01, 777158-01, 777073-01, 778032-01, 777260-01,-01
Sistema operativo/objeto Linux, DOS, Sun Solaris, Mac OS, Windows, Unix
LabVIEW RT soporte is
Voltaje 3,3 VDC
Corriente 120 mA
Fuente de alimentación interna
Cumple con el estándar GPIB IEEE 488
Analizador GPIB integrado No
Chip ASIC GPIB integrado TNT5004
Información del puerto
Número de Puertos 1
Velocidad máxima de baudios (IEEE 488,1) 1,5 MB/s
Velocidad máxima en baudios (HS488) 7,7 MB/s
Longitud máxima del cable 4 m
Tamaño del tampón i/o FIFO 64 B, 32 B
Máxima conexión de dispositivos/Puertos 14
El acceso a memoria directa (DMA) es
Estándares físicos
Longitud 12 cm
Ancho 6"
I/o conector 24-pin IEEE 488
Temperatura de funcionamiento 0 °C
Temperatura de funcionamiento 55 °C
