Descripción
Aspectos destacados:
El módulo es un amplificador de potencia de audio con alto voltaje y alta corriente.Puede generar corriente de 8A continuamente con un valor máximo de 10A.Idealmente puede controlar varias cargas, como motor, bocina, transformador y amplificador de audio.También puede amplificar señales de onda triangular, sinusoidal y cuadrada.

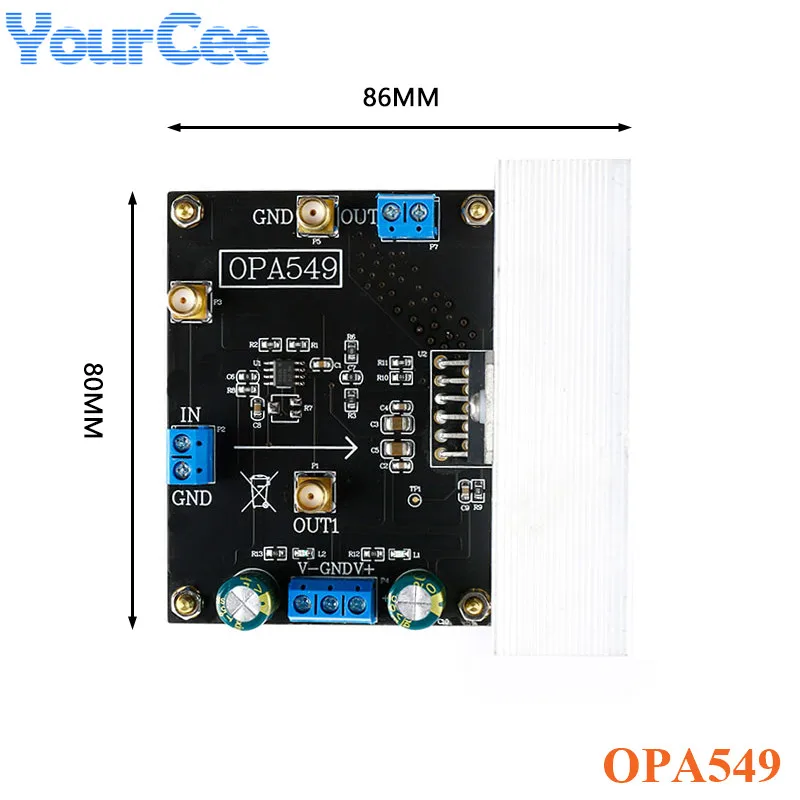

Modelo de módulo: OPA549
Tipo de módulo: amplificador de potencia de baja frecuencia
Forma de señal de entrada: de un solo extremo
Rango de voltaje de entrada: 2Vpp (MAX); generalmente dentro del rango de fuente de alimentación
Impedancia de entrada del módulo: 10K ohmios
Voltaje de alimentación del módulo: ± 4V ～ ± 30V
Corriente de suministro del módulo: ± 8A; La corriente de salida grande requiere una corriente de suministro grande
Impedancia de salida del módulo: baja impedancia
Rango de voltaje de salida: 54Vpp (MAX); en el caso de fuente de alimentación positiva y negativa de 30V
Corriente de salida: 8A (MAX); el módulo ha establecido un límite de corriente de 6A
Potencia de salida: 100W (MÁX.)
Ganancia del módulo: 33 veces; la ganancia predeterminada es 33 veces, el primer nivel es 11 veces, el segundo nivel es 3 veces, G1=R1 / R2 + 1, G2=R11 / R10 + 1
Voltaje de compensación de entrada: 1 mV (MÁX.)
Deriva de compensación de entrada: 2uV /℃ (MÁX.)
Corriente de polarización de entrada: 125nA (MÁX.)
Ruido de voltaje de entrada: 35nV√Hz (1KHz)
Peso del módulo: 150 g
Protección del módulo: ninguna; sin protección de conexión inversa, protección de corriente ilimitada
Peso del módulo: 150 g
Especificaciones del módulo: 86 * 81 * 52 mm de largo * ancho * alto-tamaño de PCB
Calefacción del módulo: con disipador de calor; Se requiere refrigeración por aire forzado a alta corriente.
Factores de calentamiento del módulo: el voltaje de entrada y salida es demasiado grande o el módulo está dañado
Temperatura de trabajo del módulo: -40℃-+ 75℃ grado industrial
Características del módulo: indicación LED de alimentación positiva y negativa
Rango de aplicación: amplificación de señal pequeña, amplificador de señal de audio, accionamiento de motor, servo amplificador, etc.
Tipo de interfaz del módulo: entrada y salida de señal de señal SMA, soporte de cable de tarjeta de alimentación azul 5.08
Descripción del móduloOPA549 es un amplificador operacional de bajo costo, alto voltaje y alta corriente, ideal para controlar diversas cargas.Este circuito integrado monolítico recortado con láser proporciona una excelente precisión de señal de bajo nivel y alto voltaje y corriente de salida.
OPA549 adopta una fuente de alimentación única o una fuente de alimentación dual para brindar flexibilidad de diseño.
OPA549 tiene condiciones de función de protección térmica interna y sobrecarga de corriente.Además, OPA549
Proporciona un límite de corriente preciso y seleccionado por el usuario.A diferencia de otras que utilizan resistencias de "potencia" con
Al emitir la ruta de corriente, OPA549 detecta indirectamente la carga.Adecuado para accionamiento de altavoces motorizados, accionamiento de transformadores y amplificador de audio.También puede amplificar señales de onda triangular, onda sinusoidal y onda cuadrada.

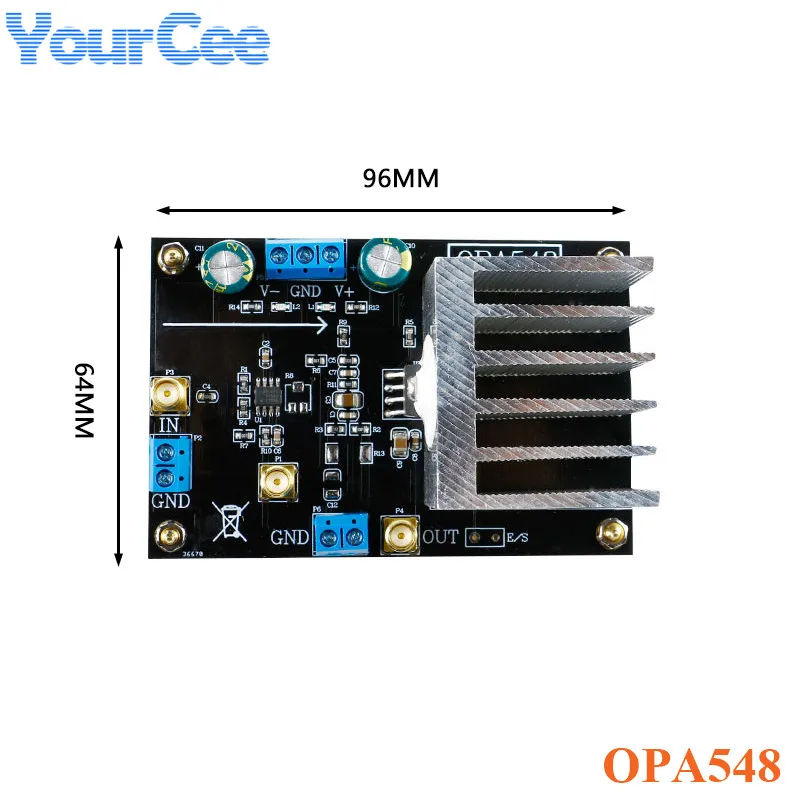

OPA548
El dispositivo OPA548 es un amplificador operacional de bajo costo, alto voltaje y alta corriente, ideal para controlar una amplia variedad de cargas.Un circuito integrado monolítico recortado con láser proporciona una excelente precisión de señal de bajo nivel y alto voltaje y corriente de salida.
El dispositivo OPA548 funciona desde suministros simples o duales para brindar flexibilidad de diseño.En la operación de suministro único, el rango de modo común de entrada se extiende por debajo de tierra.
El dispositivo OPA548 está protegido internamente contra condiciones de sobretemperatura y sobrecargas de corriente.Además, el dispositivo OPA548 fue diseñado para proporcionar un límite de corriente preciso y seleccionado por el usuario.A diferencia de otros diseños, que utilizan una resistencia de potencia en serie con la ruta de corriente de salida, el dispositivo OPA548 detecta la carga indirectamente.Esto permite ajustar el límite de corriente de 0 A a 5 A con una resistencia y un potenciómetro o controlarse digitalmente con un DAC de salida de voltaje o salida de corriente.
Nombre: Amplificador operacional de potencia OPA548
Dimensiones: 96 mm * 64 mm * 42 mm
Rango de voltaje de alimentación: ±10V~±30V
Aspectos destacados:
alto voltaje; Alta corriente; Amplia amplitud de voltaje de salida
Corriente de salida continua 3A
Pico máximo 5A
Puede controlar varias cargas como motor/altavoz/transformador/amplificador de audio.
Puede amplificar la señal de onda triangular/susoidal/cuadrada
El paquete incluye
1 × módulo
Para los cables y conectores a juego, haga clic en: ENLACE
Aviso:
Si no necesita preamplificación y desea utilizar el TDA2030 para amplificar y generar, puede usar la salida de primer nivel como entrada de señal y la salida de segundo nivel como salida.
