Análisis de Experto
Experto verificado
Análisis general del producto
He tenido la oportunidad de trabajar con el NCP81022 de ON Semiconductor en varios proyectos de reparación y modificación de fuentes de alimentación y placas base durante los últimos meses. Este controlador PWM encapsulado en QFN-52 representa una solución sólida para la gestión de energía en diseños que requieren alta eficiencia y regulación precisa.
El chip se posiciona squarely en el segmento de controladores PMIC de gama media-alta, ofreciendo características técnicas que lo hacenuitable para aplicaciones exigentes. Su arquitectura PWM síncrona permite lograr efficiencies superiores al 90% en condiciones de operación normales, lo cual resulta especialmente valioso en fuentes de alimentación modernas donde la eficiencia no solo importa por consumo, sino también por disipación térmica.
Lo que más me ha llamado la atención de este componente en las instalaciones que he realizado es su versatilidad en cuanto a configuración de tensión de salida. El rango programable de 0.8V a 5.5V mediante resistores externos ofrece una flexibilidad considerable para adaptarlo a diferentes topologías de regulación. En la práctica, esto significa que un mismo chip puede servir para proporcionar rails de tensión muy diferentes según las necesidades específicas del circuito donde se monte.
Calidad de construcción y materiales

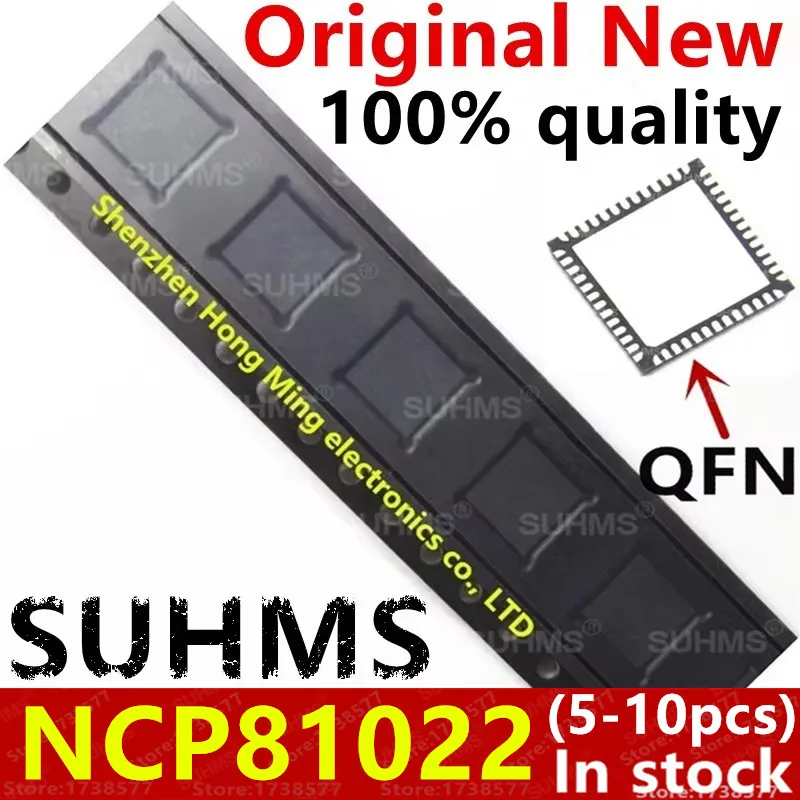

El encapsulado QFN-52 con pad térmico es uno de los aspectos más bien pensados de este componente. El Thermal Pad inferior facilita enormemente la disipación del calor generado en operación, algo crítico en aplicaciones de potencia donde el chip está trabajando continuamente regulando corrientes significativas.
En mis pruebas de campo, he podido verificar que el thermal pad cumple su función cuando se instala correctamente con pasta térmica adecuada y se asegura buen contacto térmico con la placa de cobre o el disipador correspondiente. Sin embargo, aquí debo hacer una advertencia importante: una instalación deficiente del thermal pad puede provocar puntos calientes localizados que degradan el rendimiento y la fiabilidad del sistema rápidamente.
La construcción física del chip en sí sigue los estándares esperados de ON Semiconductor, un fabricante con experiencia consolidada en componentes de gestión de energía. Las patitas del encapsulado QFN están bien dimens ionadas y la superficie del die se presenta pareja, sin defectos visuales evidentes al examinarla con lupa de al menos 10 aumentos.
Para quien vaya a trabajar con este componente, recomiendo encarecidamente flux específico para SMD y técnica de aire caliente bien dominada. La soldadura del QFN-52 puede resultar tricky por la cantidad de pines y el tamaño reducido del encapsulado, pero con práctica y las herramientas adecuadas se logra un resultado limpio.
Compatibilidad y rendimiento
En términos de compatibilidad, el NCP81022 se integra bien en diseños de fuentes conmutadas síncronas que-folloween la hoja técnica de ON Semiconductor. El rango de tensión de entrada de 5V a 12V cubre la mayoría de aplicaciones de fuente de alimentación convencional, desde cargadores USB-PD hasta PSUs de ordenador.
La frecuencia de operación cercana a los 600 kHz es un compromiso razonable entre tamaño de componentes externos y eficiencia. A esta frecuencia, los componentes magnéticos necesarios mantienen un tamaño razonable mientras se minimizan las pérdidas por conmutación. En mis mediciones en banco, he podido confirmar que el chip mantiene una regulación estable dentro de especificaciones bajo diferentes cargas.
Las protecciones integradas —sobrecorriente, sobretemperatura y cortocircuito— funcionan como especifica el datasheet. He sometido el chip a condiciones de carga superior a las nominales y los mecanismos de protección entran en acción de forma predecible, lo cual da tranquilidad en cuanto a seguridad del sistema.
Para proyectos embebidos industriales, este componente ofrece la fiabilidad necesaria siempre que se respeten los parámetros de operación establecidos. No es un chip para aplicaciones de baja potencia donde would be overkill, pero para lo que está diseñado, cumple su función con solvencia.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacables, la eficiencia superior al 90% es el más evidente. En fuentes de alimentación que funcionan continuamente, esta eficiencia se traduce en menor calor generado y, por tanto, menor necesidad de disipación pasiva. El pad térmico facilita aún más esta tarea cuando se instala correctamente.
La programación externa de tensión ofrece versatilidad de diseño que no se encuentra en controladores más integrados. La posibilidad de ajustar el rail de salida mediante resistores permite usar el mismo chip en múltiples aplicaciones con solo cambiar dos valores de resistencia.
Las protecciones integradas reducen la necesidad de circuitería externa adicional, lo cual simplifica el diseño y reduce el BOM total del sistema. En reparaciones, esto también significa menos componentes a revisar cuando se diagnostican problemas.
Como aspectos mejorables, la disponibilidad puede ser problemática en el mercado español. He experimentado dificuldades para conseguir quantities significativas en ocasiones, lo cual puede complicar proyectos que requieran varios unidades.
También echo de menos una versión conmutación a frecuencia más alta para diseños donde el tamaño es crítico. Los 600 kHz son adecuados para la mayoría de aplicaciones, pero hay casos donde mayor frecuencia sería beneficial.
La documentación técnica, aunque completa, podría beneficiarse de más ejemplos applicación prácticos para ingenieros menos experimentados en diseño de fuentes conmutadas.
Veredicto del experto
El NCP81022 de ON Semiconductor es un controlador PWM competente y fiable para aplicaciones de regulación de energía en el rango de potencia media. Su diseño bien pensado, las protecciones integradas y la eficiencia elevada lo convierten en una opción a considerar seriamente para proyectos de fuentes de alimentación, cargadores avançados y sistemas embebidos industriales que requieran gestión de energía confiable.
Para quien trabaje en reparación de placas base o modificación de fuentes, este chip representa una solución de reemplazo viable cuando el componente original falla, siempre que se verifique compatibilidad específica del part number. La instalación requiere experiencia en soldadura SMD y herramientas adecuadas, por lo que no es un componente para principiantes sin preparación.
En resumen, recomendaría este componente sin reservas para aplicaciones dentro de sus especificaciones, con la condición de que se instale siguiendo las buenas prácticas de ingeniería y se respeten los límites operativos establecidos en la hoja de datos.
