Descripción
Reemplace completamente el interruptor de nivel de aceite fotoeléctrico KRIWAN/Lodam olC-D1, el tamaño de instalación, la rosca y los parámetros técnicos son idénticos.Longitud del cable de conexión: 2,05 metros.
PART-NO:34794901 230vAC
N.o de pieza: 344794910 115-230vAC
NÚMERO DE PIEZA: 34794902 24vCA/CC
El interruptor de nivel de aceite fotoeléctrico se enciende aproximadamente 3 segundos después del inicio.Cuando el nivel de líquido es insuficiente o no se puede detectar el nivel de líquido, el indicador se ha encendido, el relé eléctrico se retrasa 5 segundos apagado;Solución de problemas o recuperación del nivel de líquido en un área suficiente, retardo del relé eléctrico 5 segundos después de volver a cerrarlo.Cuando hay alguna falla interna Cuando el conjunto es incorrecto o la fuente de alimentación es demasiado baja, el contacto de salida del controlador está desconectado.,RedLEDFlashing.
La función de autocomprobación durante la instalación puede evitar errores de ensamblaje o errores operativos. Nota: Asegúrese de que la salida del cable esté hacia abajo durante la instalación.!

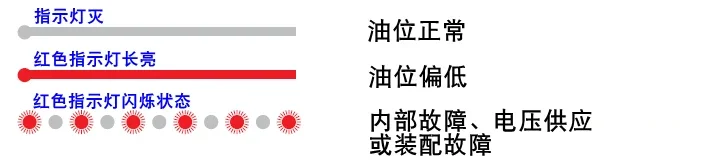

La pantalla LED incorporada muestra las condiciones de trabajo en tiempo real:
Fuente de alimentación de doble voltaje: 50~60HZ 3,0 V A; CA 115~230 V -15 %...+10 % CA 24~36 V -15 %...+10 %
* Temperatura ambiente:-3060
* Tiempo de retardo:
- Retraso de succión del relé después del encendido: 3S1S
- Retraso de desconexión del relé cuando el nivel del líquido es insuficiente: 5S2S, iluminación LED
- Desconexión retardada del relé de error interno: 5S2S, LED parpadeante
- Nivel de líquido Succión de retardo de relé normal: 5S2S ,LEDExtinción
- Succión de retardo de relé de eliminación de errores: 5S2S ,LEDExtinción
*Relé eléctrico de salida: máx. CA 240 V, máx. 2,5 A, C300; min 24 V CA/CC, 20 mA.
*Vida útil: alrededor de 100 decenas de miles de veces
* Grado de protección: IP54
*Línea de conexión: 5CoreAWG-18(0,75mm2) Cable LC=2m
*Peso neto: alrededor de 45 g

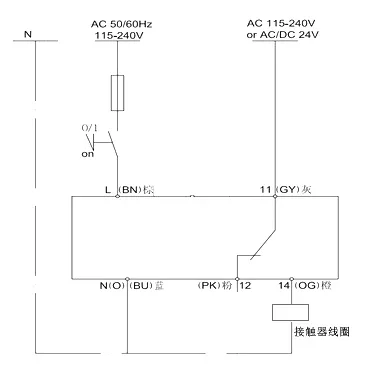

Cableado haciendo referencia a la figura:

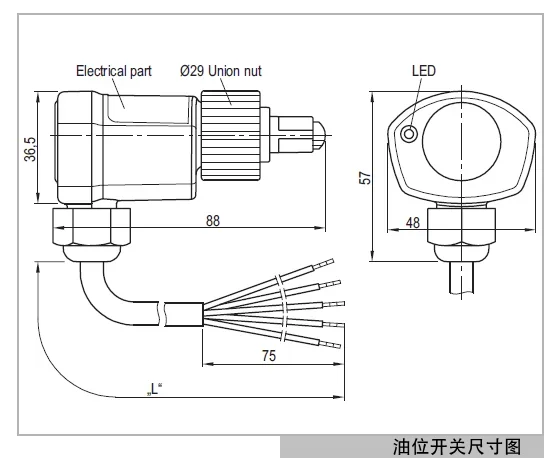

Dibujo dimensional del contorno
