Descripción
Tipo:NuTiny - SDK - Nano102
La arquitectura del kernel:La arquitectura ®M0
sinopsis:
Nu ®La serie Nano102 se basa en la arquitectura. ®- M0 para controladores kernel de 32 bits, bajo consumo de energía, bajo consumo de energía en espera, periféricos de alta integración, función de activación rápida, se puede utilizar que necesitan un consumo de energía ultrabajo, como dispositivos portátiles, dispositivos multimedia portátiles inteligentes, inalámbricos controlador de juegos, relojes, etc.
Nu ®Frecuencia de funcionamiento de la serie Nano102 de hasta 32 MHZ, puede funcionar en un rango de bajo voltaje de 1,8 V ~ 3,6 V. Programas de compartir integrados de 16 k / 32 k bytes y memoria flash de datos, memoria flash de 4 k bytes en sistema programable (ISP), memoria flash / Memoria SRAM de 8 k y 4 k bytes.
Muchas funciones periféricas a nivel del sistema, como puertos de E/S, RTC, ADC, temporizador, cuatro grupos de UART, dos grupos de SPI, dos grupos I cuadrados C, PWM, dos grupos de tarjeta inteligente, temporizador de vigilancia y subtensión. detección, se ha integrado en Nu ®Serie Nano102, para reducir la cantidad de componentes periféricos del sistema, ahorrando espacio en la placa y costos del sistema. Estas características hacen Nu ®La serie Nano102 es adecuada para una amplia gama de aplicaciones.
Además, Nu ®La serie Nano102 con la función ISP (en programación del sistema), AP (en programación de aplicaciones) y ICP (en programación de circuitos), permite a los usuarios no necesitar quitar el chip, directamente en la placa de circuito para actualizar la memoria del programa.
Características:
•Consumo de energía ultrabajo
- rango de voltaje de alimentación bajo: 1,8 V a 3,6 V
- consumo de energía en modo de aplicación: 142 uA/MHz
- apagado de electricidad para iniciar el consumo de energía del modo RTC: 1,5 uA
- consumo de energía en modo de pérdida de energía: 0,65 uA
•controlador
- la arquitectura ®- La frecuencia de funcionamiento del kernel M0 puede ser de hasta 32 MHZ
- admite el modo de suspensión de bajo consumo
- controlador de interrupción vectorial anidado (NVIC admite 32 entradas de interrupción, cada interrupción tiene cuatro prioridades
- admite interfaz de depuración en serie (SWD), dos puntos de observación/4 puntos de interrupción
•memoria
- Se utiliza Flash de 16 KB / 32 KB para almacenar el programa de usuario (APROM) y almacenar datos (DataFlash)
- 4 KB Flash se utilizan para almacenar el código de arranque del ISP (LDROM)
- Se utiliza 4 KB / 8 KB SRAM como almacenamiento temporal interno a alta velocidad
•Funciones periféricas
- Puerto de E/S, LCD, RTC, ADC, Temporizador, cuatro grupos de UART,
Dos grupos de SPI, dos grupos I cuadrado C, PWM, dos grupos de Smart Card
•programáticamente
- en programación de circuitos (ICP), en sistema programable (ISP), la programación de aplicaciones (IAP)
•Detección de bajo voltaje
- compatible con voltaje de prueba de nivel 3: 2,5 V/2,0 V/1,7 V
- admite la opción de interrupción y reinicio por bajo voltaje
•encapsulación
- LQFP - 64 7 x7 (mm)
lista:

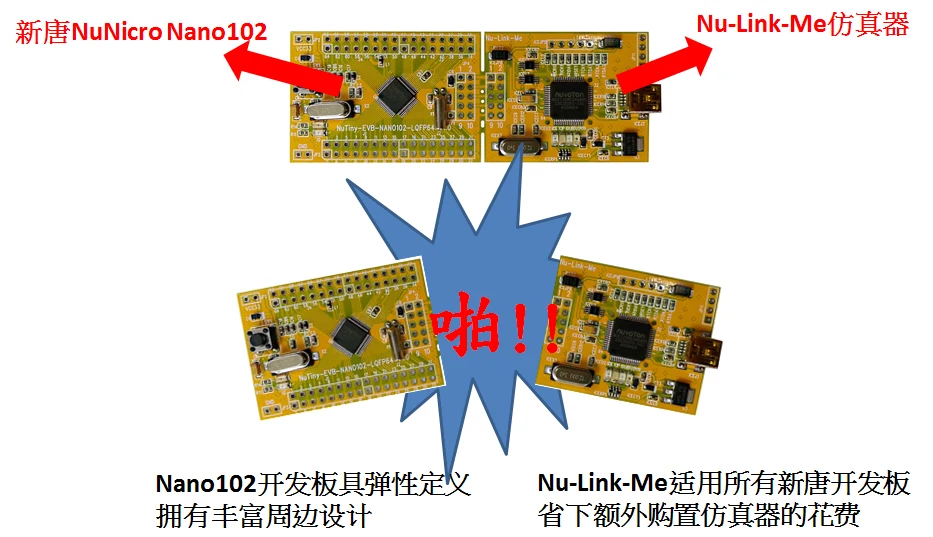

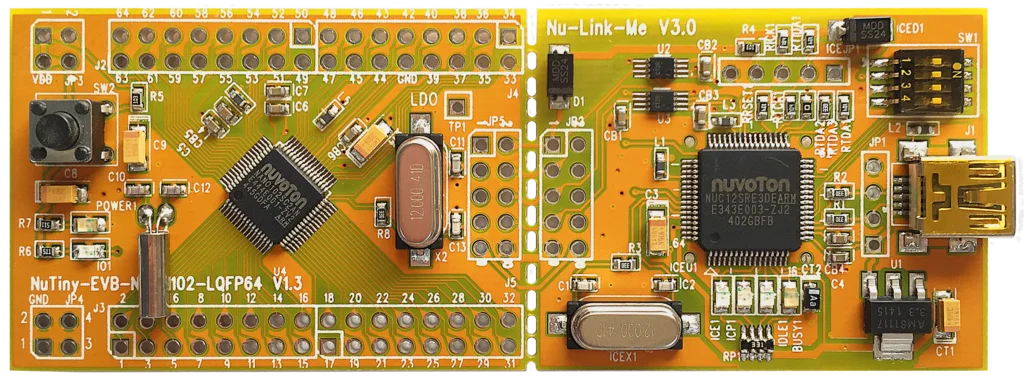

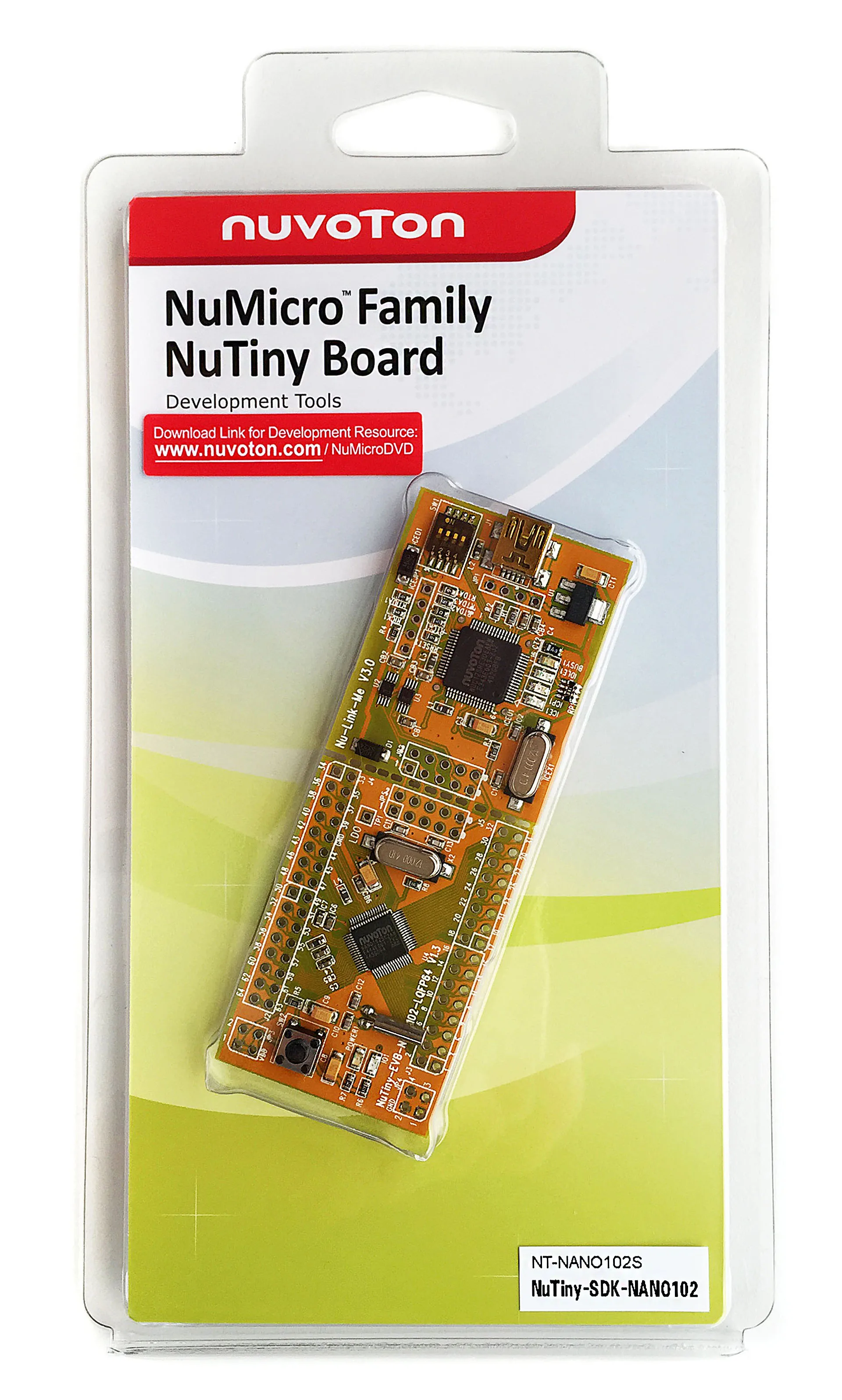

•La placa de desarrollo x1 NuTiny - SDK - Nano102
Enlaces de descarga de CD de recursos de desarrollo:

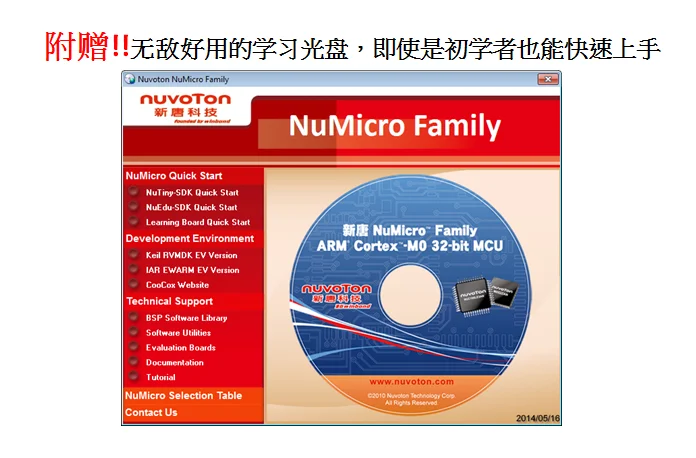

Contenido del CD:
1.El entorno de desarrollo (incluida la versión de evaluación Keil RVMDK, la versión de evaluación IAR EW)
2.Ejemplos de aplicación
3.El diagrama de circuito esquemático de la placa de desarrollo.
4.Desarrollar datos (incluida la hoja de datos, el breve y el manual de referencia técnica).
5.Utilidad Nuvoton (incluidos ICP, ISP, programador NuGang, etc.)
6.Materiales de aprendizaje
7.Manual de aplicación
8.Nu ®Tabla de selección
Nu®Nano102Tabla de selección de la serie LCD:
El desarrollo de datos:
Datos de especificación:
Manual de referencia técnica:
Aplicación de muestra:
NuTiny - Diagrama de circuito SDK - Nano102:
Este es un profesional de componentes de investigación, desarrollo y experimentos.
(1) el componente de plug and play. Es necesario hacer cableado, instalar el controlador, programar y cooperar con módulos de aplicación periféricos para usar.
(2) de este componente no está ensamblado en la placa de desarrollo del controlador de comercialización final.
