Descripción
Tipo:NuTiny - SDK - M451
La arquitectura del kernel:La arquitectura® - el M4
sinopsis:
Nuevo tang NuMicro® La serie M451 se basa en la arquitectura.® - Núcleo M4 de una nueva generación de microcontroladores de 32 bits, que contienen la unidad aritmética de punto flotante y la arquitectura DSP® - Núcleo M4, CAN más alto que funciona a 72 MHz, memoria FLASH integrada de 128 k / 256 k bytes, SRAM de 32 k bytes, USB OTG, CAN rápidamente y otras unidades periféricas. Amplio voltaje de trabajo (2,5 V a 5,5 V), temperatura industrial (hasta 40℃ ~ 105℃), vibración de cristal incorporada de 22,1184 MHz (a 25℃, 1% de precisión cuando 5 V), Flash de datos configurable, fuerte antiinterferencias (8 kv ESD, EFT 4 kv), tipos de LQFP48, LQFP64 y LQFP100 encapsulados.Las aplicaciones se pueden utilizar en automatización industrial, PLC, inversores, hogares inteligentes, sistemas de seguridad, adquisición de datos, aplicaciones USB, lectores de tarjetas inteligentes, como aplicaciones de control de motores.
Muchas funciones periféricas a nivel del sistema, como puertos de E/S, EBI (interfaz de bus externo), periféricos PDMA (DMA), temporizador, PWM, temporizador de vigilancia, temporizador de vigilancia de ventana, RTC, UART, interfaz de tarjeta inteligente, SPI, I2C, I2S, controlador CAN, EADC, USB 2.0 y 2.0, el DAC de máxima velocidad, el comparador analógico y la unidad informática de redundancia cíclica, se han integrado en NuMicro® Serie M451, para reducir el número de componentes periféricos del sistema, ahorrando espacio en la placa y costos del sistema.Estas características hacen que NuMicro® La serie M451 es adecuada para una amplia gama de aplicaciones.
Además, NuMicro® Serie M451 con función ISP (en programación del sistema), ICP (en programación de circuito) e IAP (en programación de aplicaciones), lo que permite a los usuarios no necesitar quitar los chips, directamente en la placa de circuito para actualizar la memoria del programa.
Características:
- El núcleo:
- La arquitectura® - Núcleo M4 máximo funcionando a 72 MHz
- Soporte con la función de extensión DSP de hardware del divisor
- Admite unidad aritmética de punto flotante (FPU) IEEE 754 compatible
- Admite unidad de protección de memoria (MPU)
- Un temporizador de sistema de 24
- Compatible con instrucciones WFI y WFE en modo de suspensión de bajo consumo
- Multiplicador de hardware de 32 bits de ciclo único
- Admite controlador de interrupción programable anidado (NVIC) nivel de prioridad 16
- Admite un blindaje programable de la interrupción
- "integrado" y admite un amplio voltaje de 2,5 V a 5,5 V
- Memoria flash:
- Memoria flash de 256/128 KB
- El espacio de código/datos puede coincidir
- Se utiliza Flash de 4 KB para almacenar el ISP, código de arranque IAP (LDROM)
- Compatible con interfaz SWD ICP burn/ICE 2 líneas
- Soporte en sistema programable (ISP), en programación de aplicaciones (IAP)
- Función de borrado flash de página de 2 KB
- Compatible con programación en paralelo rápida del programador externo
- ROM de la máscara:
- ROM de máscara incorporada de 16 KB
- Para admitir el nuevo tang UART0, SPI0 I2C0, CAN y código de arranque USB
- Admite la biblioteca ISP/IAP
- Soporte desde la máscara directamente inicio de ROM
- Memoria SRAM:
- SRAM incorporada de 32 KB
- Soporte de hardware para detección de paridad espacial de 16 KB
- Perte de soporte de operación, media palabra y palabra
- Admite errores de detección de paridad que ocurrieron después de la excepción
- Admite el modo PDMA
- Interfaz de regulación de voltaje:
- El uso de un pin de entrada de alimentación especial (VDDIO) hace que parte del voltaje de salida de E/S se pueda configurar en 1,8 ~ 5,5 V.
- Admite interfaz UART1 SPI0, SPI1, I2C1 o I2C0
- Funciones periféricas:
- Admite puertos de E/S, EBI (interfaz de bus externo), periféricos PDMA (DMA), temporizador, PWM, temporizador de vigilancia, temporizador de vigilancia de ventana, RTC, UART, interfaz de tarjeta inteligente, SPI, I2C, I2S, controlador CAN, EADC, USB 2.0 y 2.0, el DAC de máxima velocidad, el comparador analógico, la unidad informática de redundancia cíclica
- Más características:
- 96 una identificación única (UID)
- 128 la única identificación de cliente (wuhan U.C.I.D)
- Un sensor de temperatura incorporado, la precisión de 1℃
- Uso de detección
- Hay cuatro niveles: 4,4 V/3,7 V/2,7 V/2,2 V
- Admite interrupción de energía o función de reinicio
- Reinicio de bajo voltaje
- El voltaje umbral de reinicio: 2,0 V
- Rango de temperatura de funcionamiento: - 40℃ ~ 105℃
- Embalaje: LQFP - 100
lista:

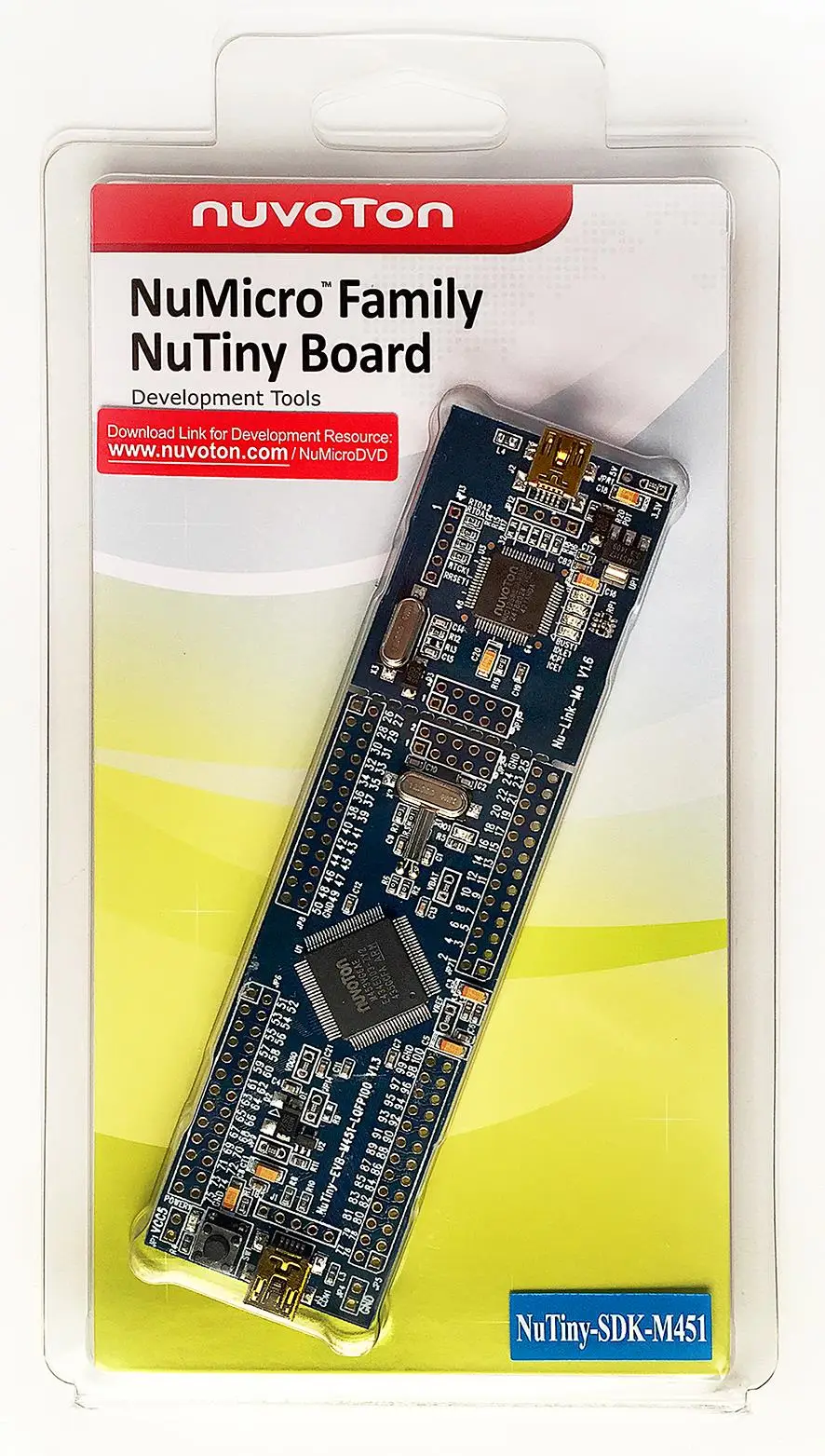

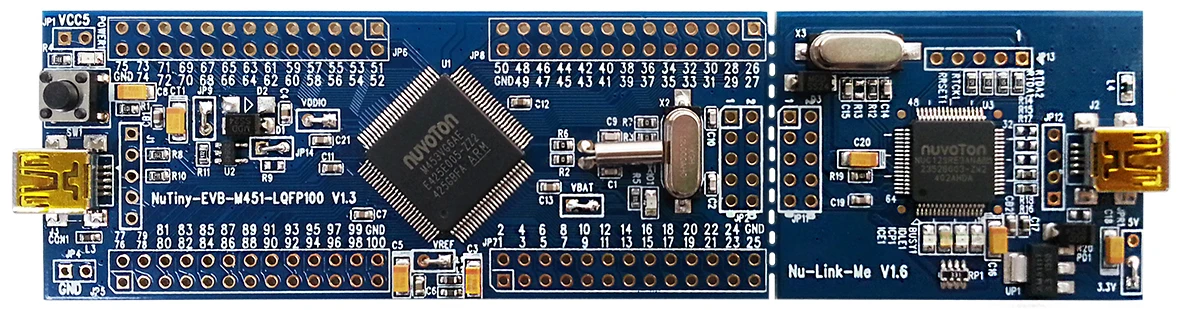

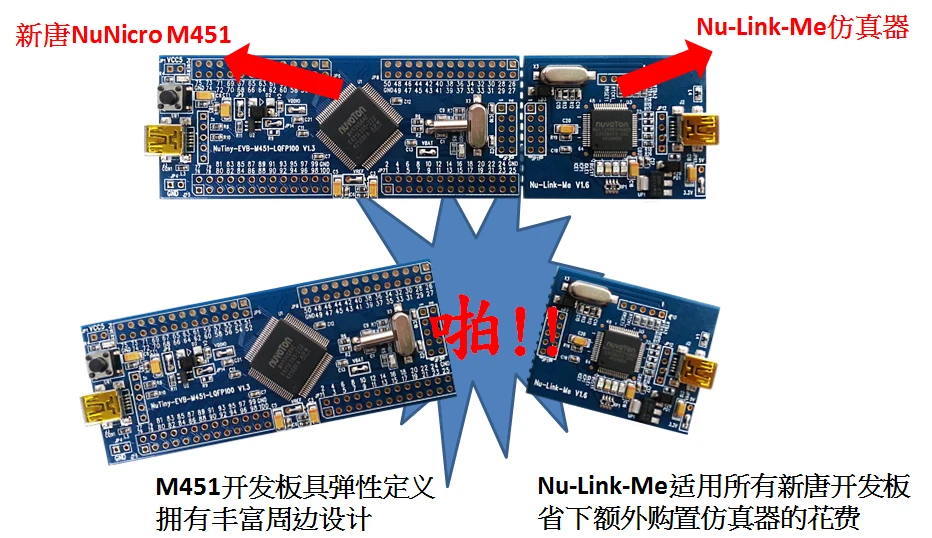

- La placa de desarrollo x1 NuTiny - SDK - M451
Enlaces de descarga de CD de recursos de desarrollo:

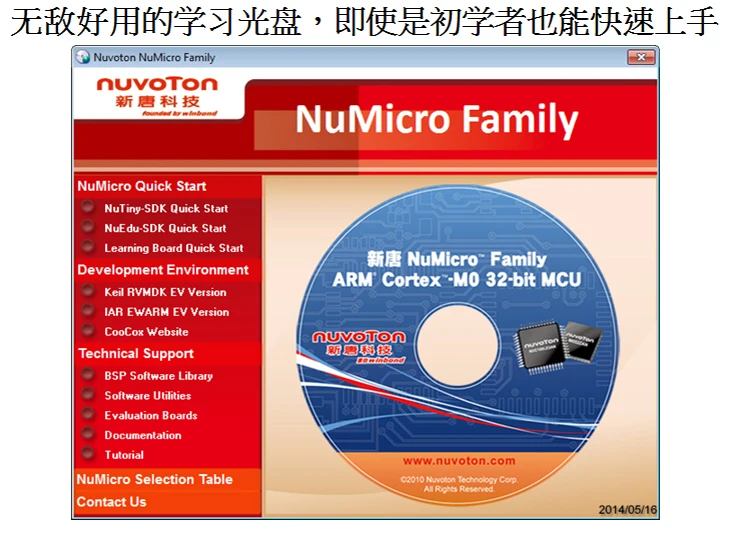

Contenido del CD:
1.El entorno de desarrollo (incluida la versión de evaluación Keil RVMDK, la versión de evaluación IAR EW y Coocox)
2.Ejemplos de aplicación
3.El diagrama de circuito esquemático de la placa de desarrollo.
4.Desarrollar datos (incluida la hoja de datos, el breve y el manual de referencia técnica).
5.Utilidad Nuvoton (incluidos ICP, ISP, programador NuGang, etc.)
6.Materiales de aprendizaje
7.Manual de aplicación
8.Tabla de selección NuMicro
NuMicro M451Las pautas básicas de selección de series:
NuMicro M451MUna serie deM051Compatible con pines)Pautas de selección:
NuMicro M452 USBPautas de selección de serie:
CAN NuMicro M453Una serie de(PUEDE + USB)Pautas de selección:
El desarrollo de datos:
NuTiny - SDK - M451 manual:
Diagrama del circuito:
Datos de especificación:
Manual de referencia técnica:
Aplicación:
Este es un profesional de componentes de investigación, desarrollo y experimentos.
(1) el componente de plug and play. Es necesario hacer cableado, instalar el controlador, programar y cooperar con módulos de aplicación periféricos para usar.
(2) de este componente no está ensamblado en la placa de desarrollo de microcontroladores de comercialización final.
