Ventas directas de fábrica ADT, excelente rendimiento del producto, reputación de productos superbuenos, 100% prueba de potencia de inspección completa antes de la entrega.
2023 ADT-LINK nuevo PCI-e 5,0 X16 Riser Cable controlador IC PCI Express 5,0 RTX 4090 de 3090 de la tarjeta de vídeo vertical extensor inversa GPU para ITX A4 PC
Marca: adt-link

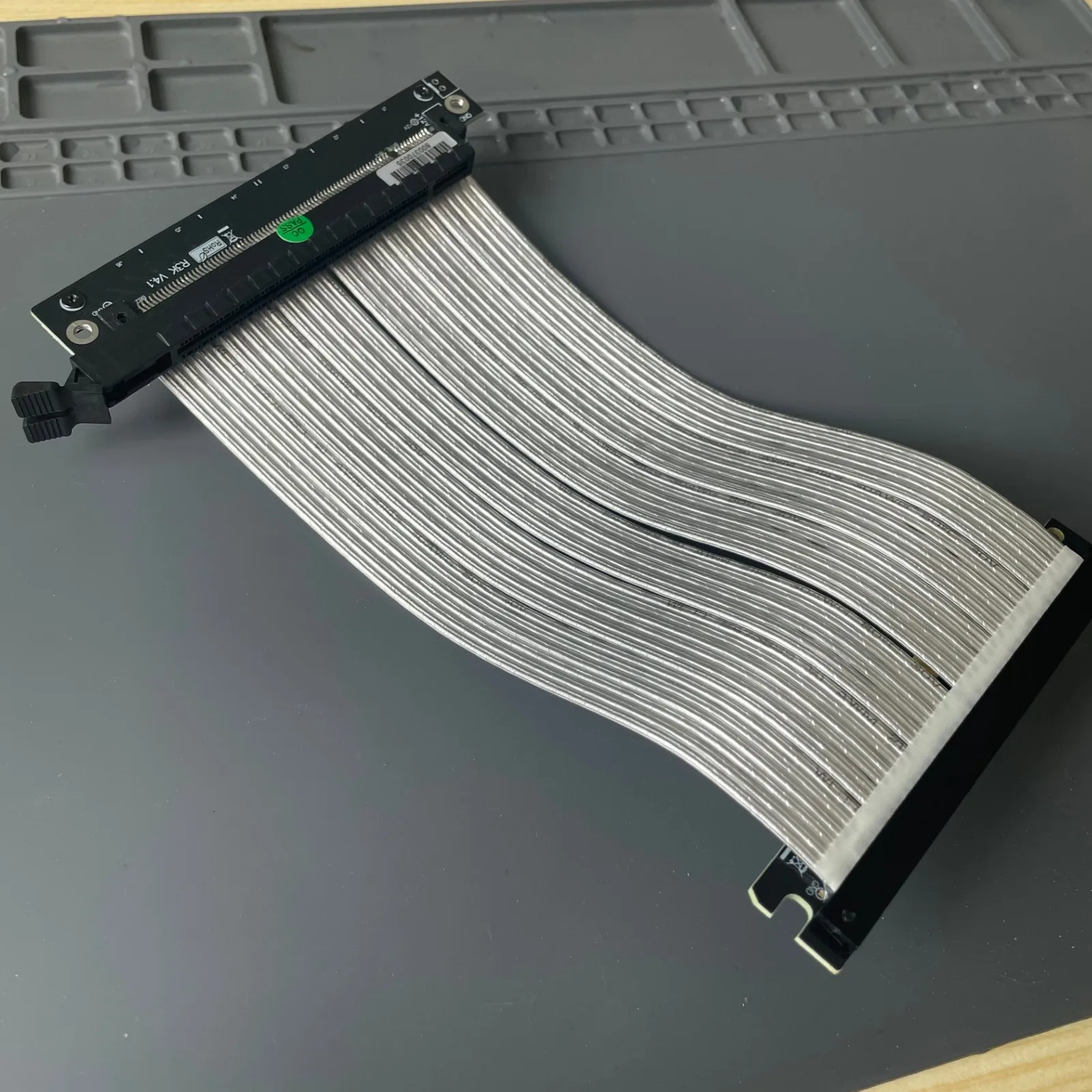

Nombre del producto:PCI-E/4,0/5,0Cable de extensión x16 macho a x16 hembra
Longitud del Cable: 10-30cm de longitud, las longitudes se pueden personalizar.
Aplicación: tarjeta de vídeo gráfica PCIe x16 a cable elevador de extensión de ranura PCIe x16
Adecuado Tarjeta Gráfica:RTX4090 RX6800xt, admite tarjeta gráfica PCIE4.0

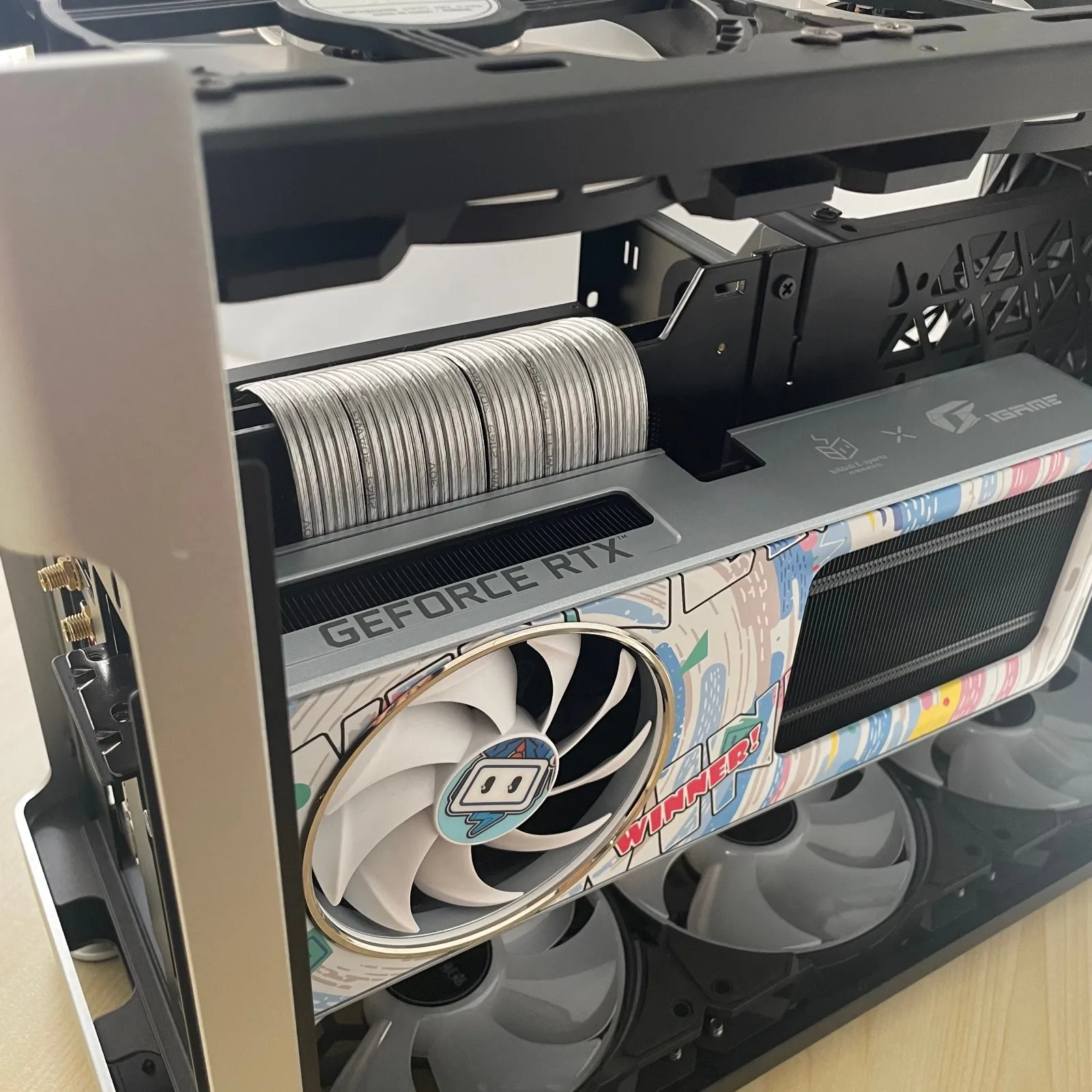

Chasis Compatible: A4 ITX chasis personalizado, por favorPonte en contacto con el vendedor para comprar elDe acuerdo conModelo de cable y la longitud
Restricciones de uso: solo se puede instalar y utilizar la placa base y el mini ITX chasis que la acompaña. No se admiten tarjetas gráficas ni placas base mayores de cuatro años.
Restricciones de uso: PCIe 5,0 tiene altos requisitos en el equipo. Siempre que el cable de extensión esté conectado, la señal se atenuará. Este producto no garantiza la velocidad total de PCI-E 5,0. El equipo está envejecido. Si la señal es mala o el entorno no es bueno, ralentiza hasta PCIe 4,0 o inferior.
Modelos del producto:
| Los modelos | Las descripciones | Ancho de banda |
| K33JK-SI | PCIe 4.0x16 | |

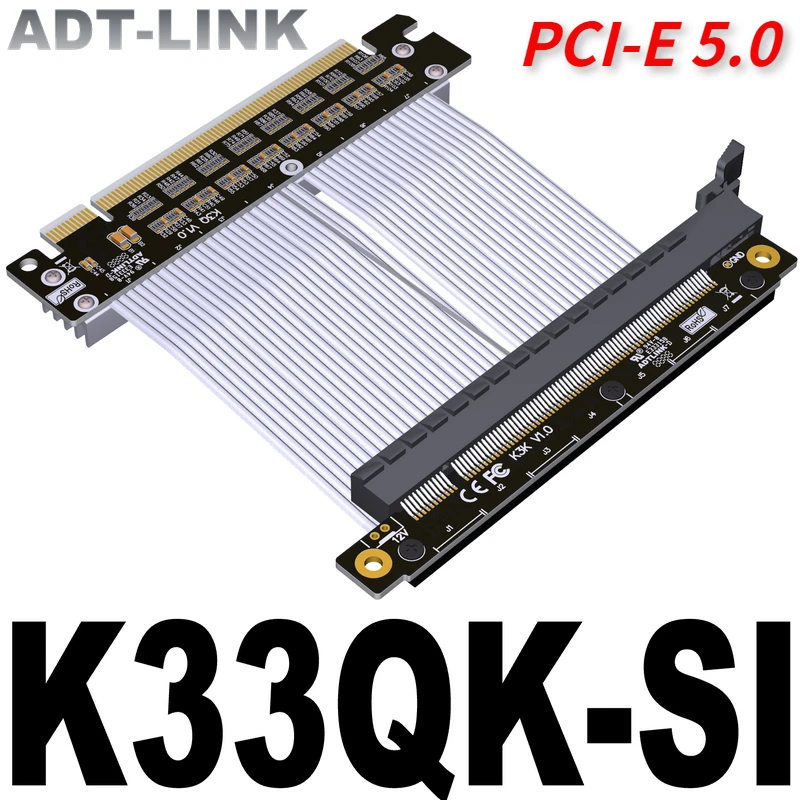

| K33QK-SI | Cable de extensión plateado inverso único (2023 nuevo) con Chip/e-mark | PCIe 5.0x16 |
Descripción de la longitud del cable y la distancia del orificio:
La longitud en las opciones se refiere a la longitud del cable, excluyendo PCB y la longitud del conector. La longitud del cable debe consultar el tamaño de la flecha roja en la figura a continuación. El espaciado entre los agujeros de los tornillos está marcado con las dimensiones de la flecha verde
ADT-LINK (nuevos modelos) Ventajas:

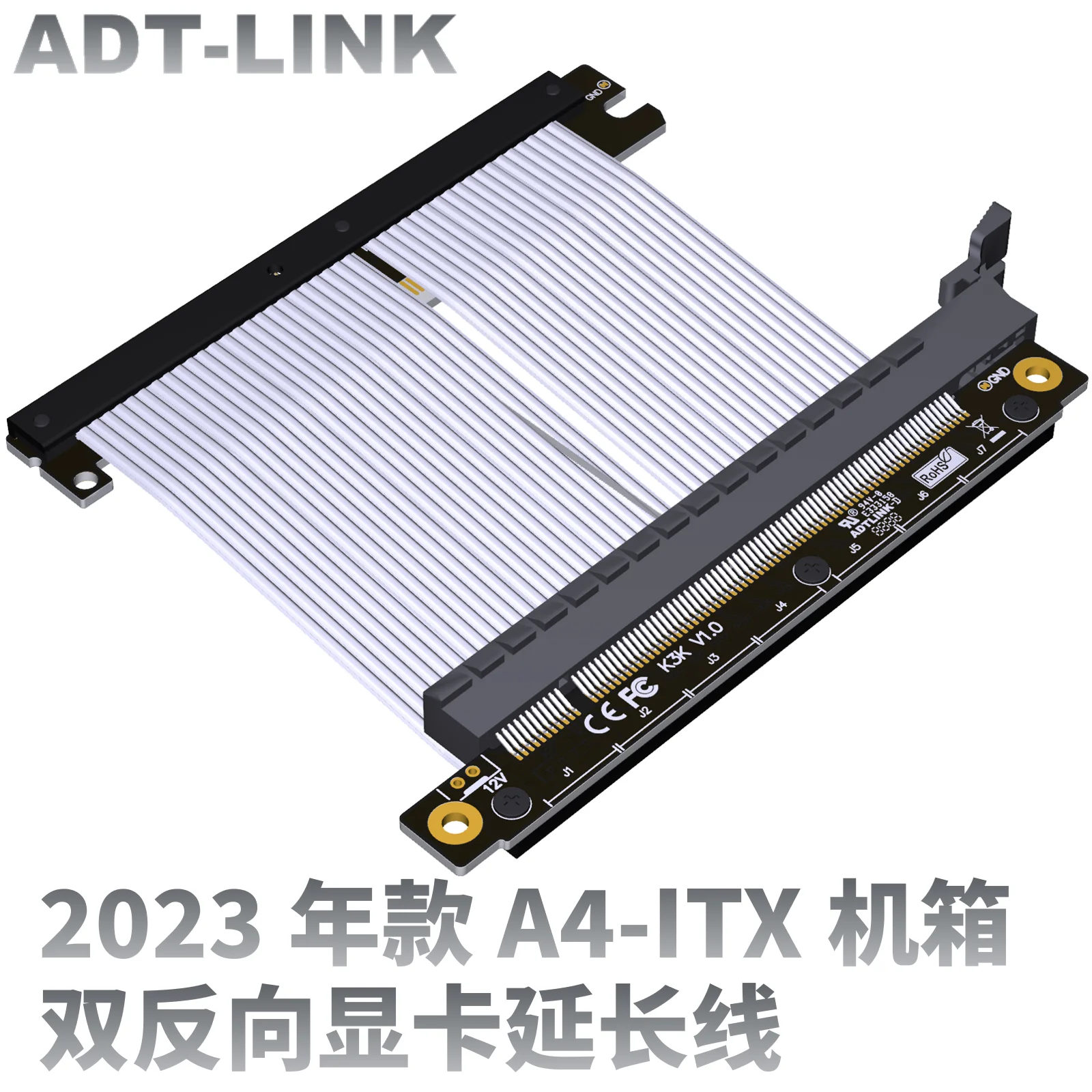

Nuevos modelos ADT 2023
Resumen de las cuestiones técnicas
1) ¿Cuál es la calidad del cable? ¿Hay un escudo?

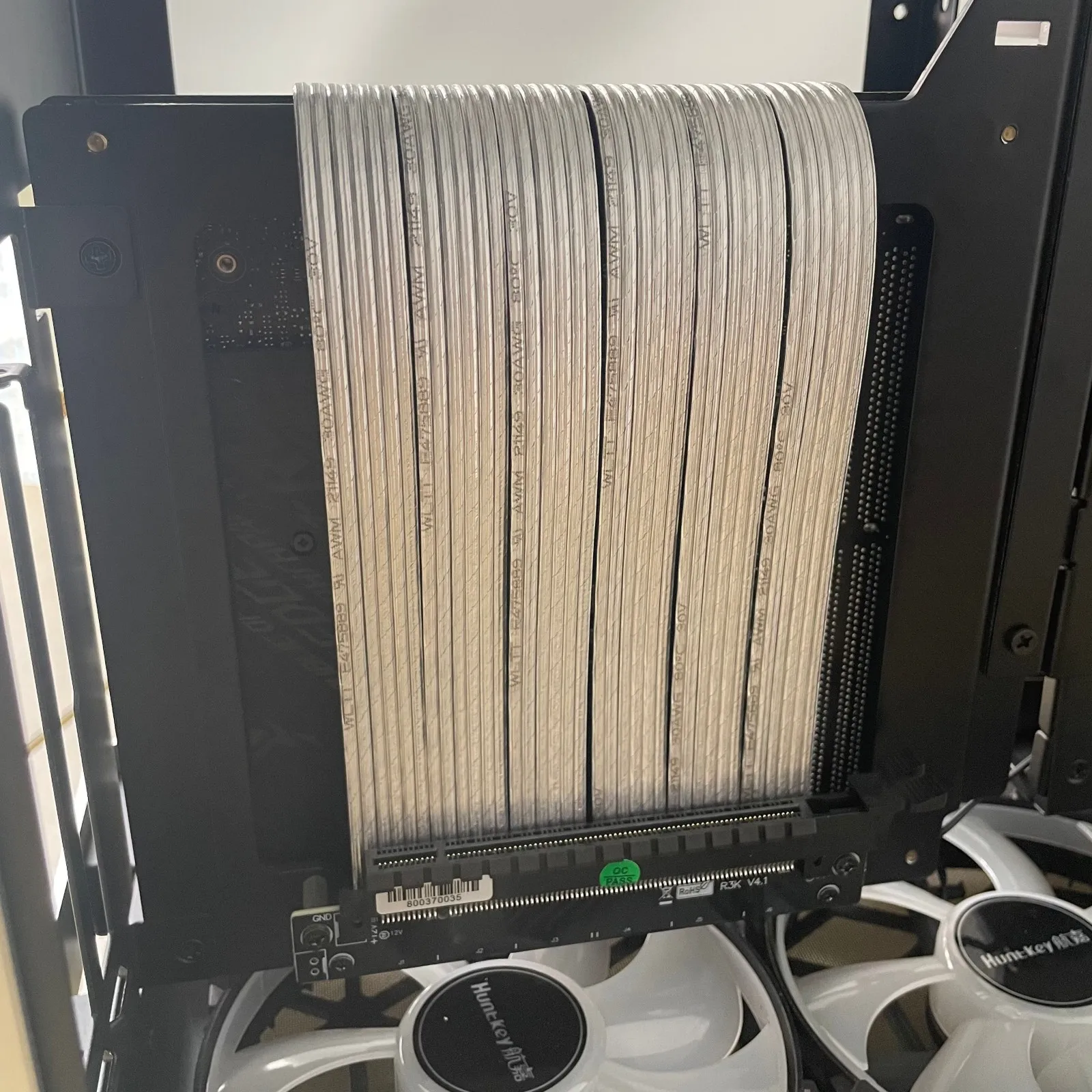

Con blindaje de capa de metal, el uso de polímero conductor de blindaje EMI avanzado, nuevos materiales para blindaje EMI, Diseño de cable plano. Esta técnica permite que cada cable esté completamente cubierto por un escudo EMI de polímeros conductores para evitar la emisión de frecuencia electromagnética entrante o saliente, minimizar las interferencias y la degradación del rendimiento y reducir el peso del cable.
2) ¿El cable es suave? ¿Es flexible?
El cable se puede doblar y doblar sin afectar el uso. Está prohibido tirar de la torsión
3) ¿Por qué el rendimiento es bajo después de conectar el cable de extensión? ¿O está atascado o no funciona?
Conectado al cable de extensión de la tarjeta gráfica el rendimiento es insuficiente o anormal, hay tres problemas comunes:
1. El cable de extensión está ensamblado incorrectamente. El cable de extensión de tarjeta gráfica debe instalarse en la ranura de tarjeta gráfica más cercana a la CPU.
2. El terminal de la ranura del dedo dorado o la placa base de la tarjeta gráfica no está en buen contacto u óxido, lo que resulta en un pegado lento, el punto de contacto del dedo dorado debe estar limpio.
3. El envejecimiento de la placa base, la tarjeta gráfica envejecida, el equipo de más de 3 años no recomiendan el uso del cable de extensión. El envejecimiento o la señal del equipo es pobre, ralentiza el uso.
4) ¿La diferencia entre la versión industrial y la versión de comercio exterior?
Y la diferencia entre materiales estándar y materiales para cumplir con los estándares internacionales y la certificación internacional
La versión Industrial de chapado en oro duro 20u resistencia del enchufe y uso a largo plazo aún puede mantener la estabilidad del producto en línea con los estándares industriales IPC, de acuerdo con el material de placa PCB estándar IPC debe ser verde
Versión de comercio exterior para requisitos de ventas al extranjero, certificación UL/ROHS/CE/FCC, adecuada para ventas de comercio exterior sin obstáculos
5) ¿modelo K33QK con chip y K33JK sin diferencia de chip?
Todos los productos de la Serie K usan cable PCIE5.0, pero teniendo en cuenta que la atenuación de la señal aún puede no cumplir con los requisitos de PCIe 5,0 después de agregar el cable de extensión, los productos Modelo K33QK tienen chips. Usando el repetidor IC de señal de recontrolador PS7101 PCIe 5,0 de Taiwan PHISON, este chip se ajusta y compensa para regenerar señales para evitar fallos de señal causados por una pérdida excesiva de cable
¿El Cable elevador soporta PCIe 5,0?
Modelo K33QH/K33QF/K33QK repetidor de señal de recontrolador PS7101 PCIe 5,0 de Phison (Repetidor IC), este chip puede regenerar la señal para mejorar su calidad de señal. Para reducir la tasa de error de la transmisión de la señal, el diagrama de referencia es el siguiente:.
Conexión de descarga de Documento Técnico 5,0
http:/www.adtlink.cn/download/adt_k33xx_3d.zip
http:/www.adtlink.cn/download/adt k33xx schematic.pdf
http:/www.adtlink.cn/download/adt-cable 24p 5,0 prueba report.pdf
http:/www.adtlink.cn/download/adt-cable 24p 5,0 specification.pdf
