Nuevo módulo PN532 NFC RFID V3 comunicación de campo cercano (NFC), admite comunicación con teléfonos Android

Nuevo PN532 NFC RFID V3 Módulo Near Field Communication (NFC), admite comunicación con teléfonos Android

Descripción general

NFC es una tecnología popular en los últimos años.A menudo escuchamos este trabajo mientras que empresas de teléfonos inteligentes como Samsung o HTC presentan sus últimos teléfonos de alta gama.Casi todos los teléfonos de alta gama del mercado admiten NFC.

es un conjunto de estándares para que teléfonos inteligentes y dispositivos similares establezcan comunicación de radio entre sí tocándolos o acercándolos, generalmente no más de unos centímetros.

Para los geeks de la electrónica, también queremos utilizar la tecnología NFC para hacer nuestras propias cosas.Por eso construimos este módulo NFC RFID.Este módulo está construido alrededor de NXP PN532.NXP PN532 es muy popular en el área NFC.Y la empresa ofrece muchos documentos tecnológicos para ayudar a los desarrolladores.Desarrollamos este módulo basado en el documento oficial.Y para facilitar las cosas, también creamos una biblioteca para este módulo.

Casi rompemos todos los pines IO del NXP532 en este módulo.Los usuarios pueden conectarse y jugar fácilmente.Con nuestro , es muy fácil de conectar y usar. Sin embargo, si los usuarios desean utilizar otra interfaz como UART o SPI, este módulo también facilita la conexión de esos pines.

Característica

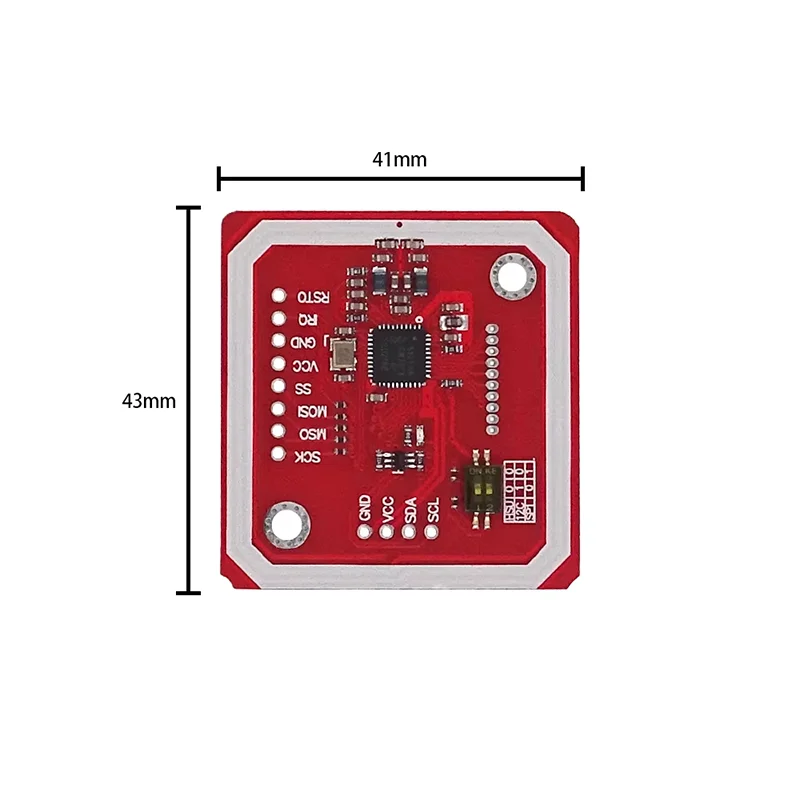

1. Pequeña dimensión y fácil de integrar en su proyecto.

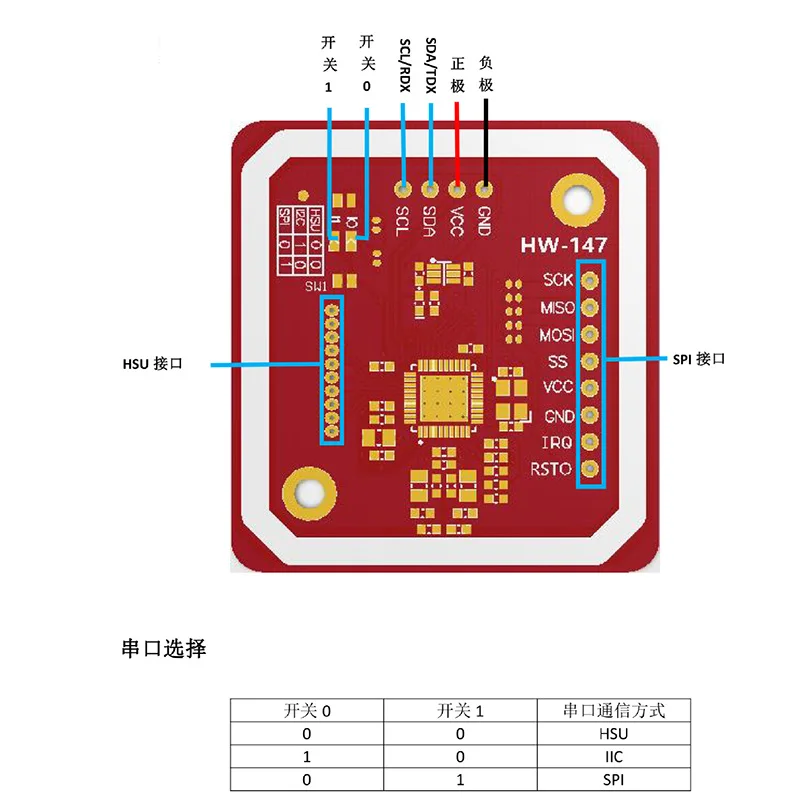

2. Admite I2C, SPI y HSU (UART de alta velocidad), fácil de cambiar entre esos modos

3. Admite lectura y escritura RFID, comunicación P2P con pares, NFC con teléfono Android

4. Compatibilidad con lector/escritor RFID:

   • Tarjetas Mifare 1k, 4k, Ultralight y DesFire

   • Tarjetas ISO/IEC 14443-4 como CD97BX, luz de CD, Desfire, P5CN072 (SMX)

   • Tarjetas Innovision Jewel como la tarjeta IRT5001

   • Tarjetas FeliCa como RCS_860 y RCS_854

5. Distancia de lectura de hasta 5 cm ~ 7 cm

6. Cambio de nivel integrado, TTL estándar de 5 V para I2C y UART, SPI TTL de 3,3 V

7. Compatible con Arduino, conéctelo y juegue con nuestro escudo

Descripción

Aquí presentamos 3 ejemplos básicos de este módulo.

Leer/escribir tarjeta RFID

Como función básica, este módulo puede leer y escribir tarjetas RFID.Se pueden admitir varias tarjetas.

También suministramos bibliotecas para Arduino.

Comunicación P2P

Dos módulos PN5332 pueden comunicarse entre sí de forma inalámbrica.

NFC con teléfono Andriod

Se completa el sello de comunicación básico con Andriod Phone (compatible con NFC).Actualmente podríamos poner una URL en un teléfono Android y dejar que visite una página web.

Descargar

Se pueden encontrar enlaces para obtener más recursos técnicos en el manual.

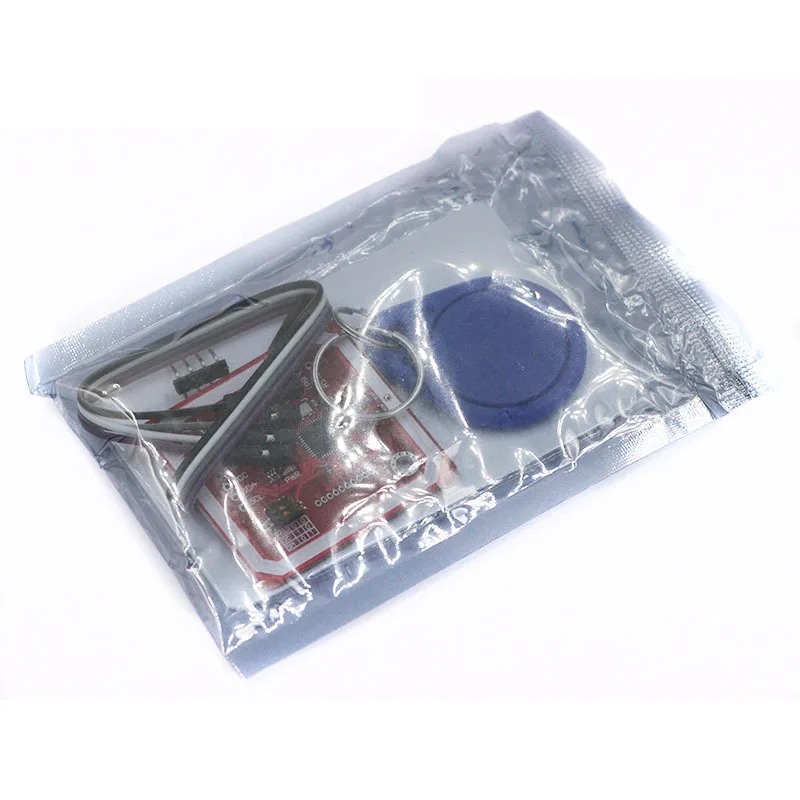

Lista de productos

Artículos

Módulo RFID NFC PN532

Cable de 4 pines con separación de 2,54 mm

Tarjeta blanca Mifare One S50

Tarjeta clave Mifare One S50

Pasadores macho doblados 12P
