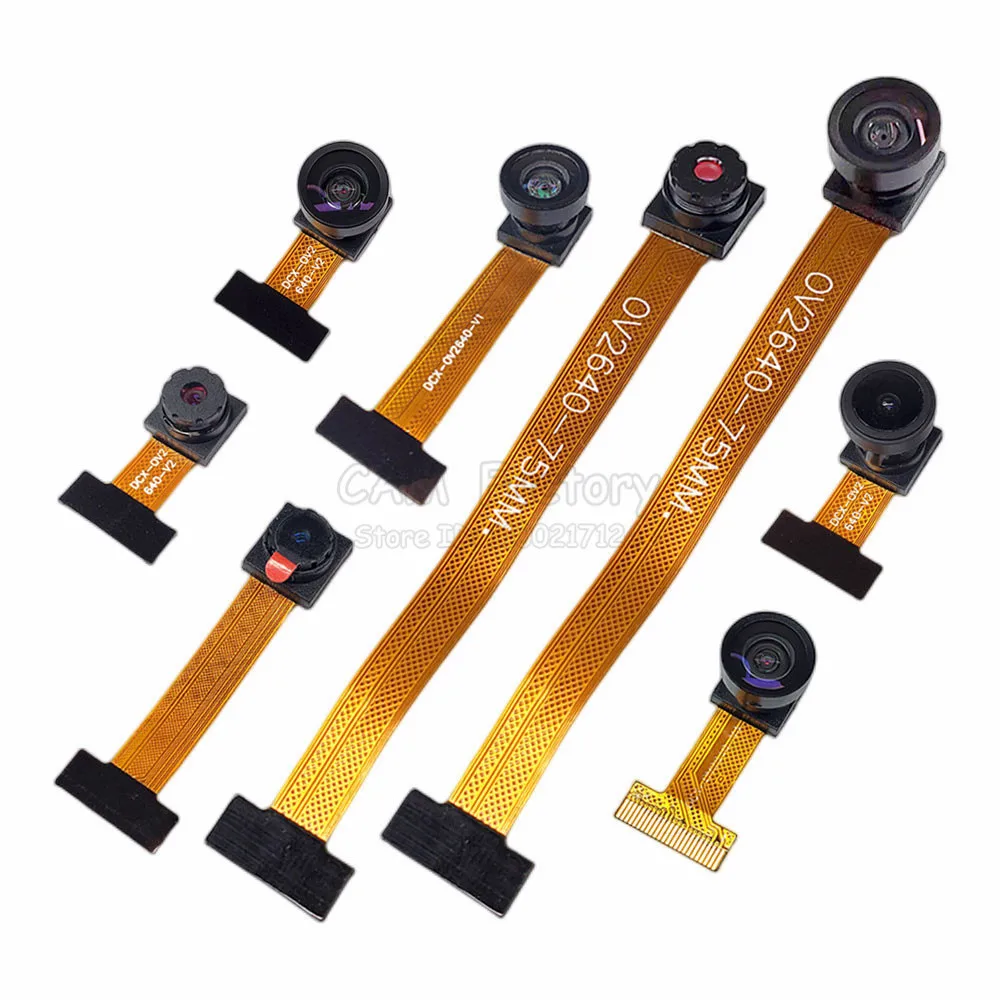

Nuevo módulo de cámara OV2640 para ESP32 CAM 2,4G Wifi módulo 200 222 30 45 120 160 grados 850nm visión nocturna DVP 24PIN visión nocturna

Nuevo módulo de cámara OV2640 para ESP32 CAM 2.4G módulo Wifi 200 222 30 45 120 160 grados 850nm visión nocturna DVP 24PIN 0.5MM 2MP

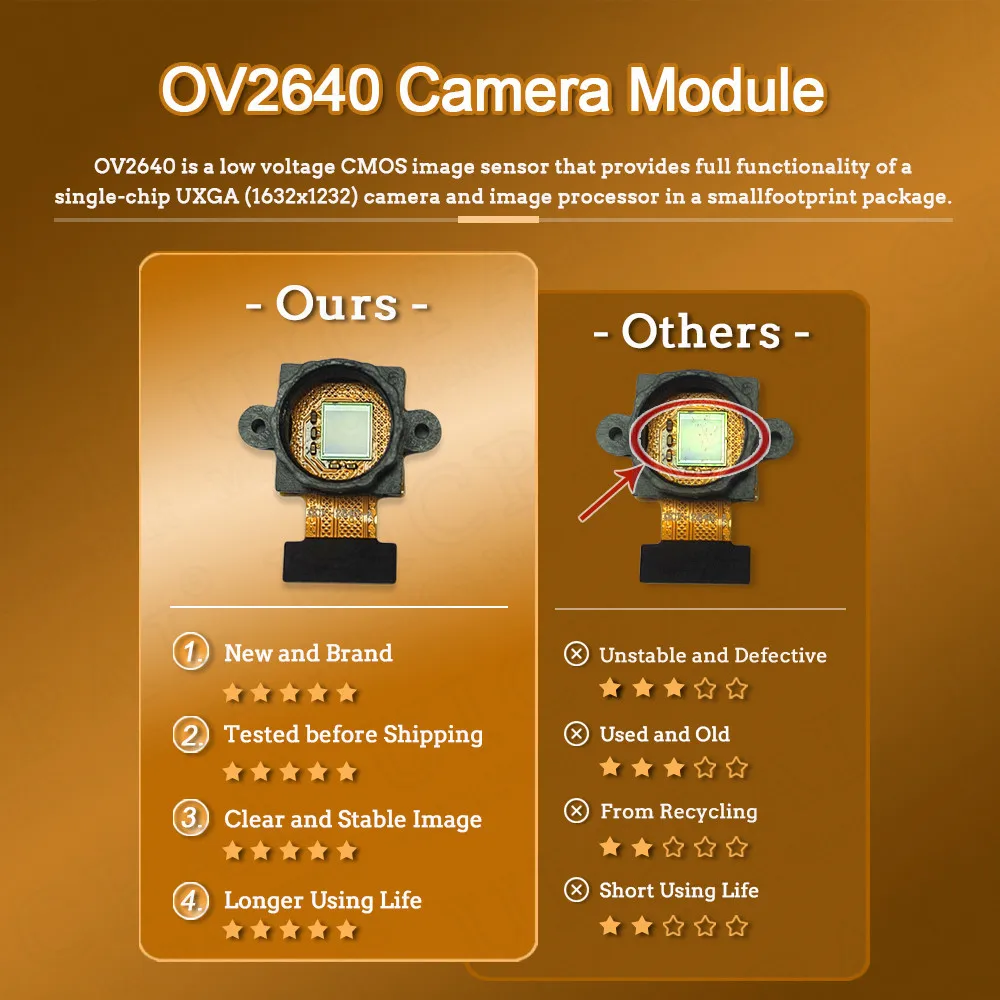

El sensor de imagen OV2640 tiene 2 millones de píxeles (1632x1232 píxeles), su tamaño es pequeño, el voltaje de funcionamiento es bajo y proporciona todas las funciones de una cámara UXGA de un solo chip y un procesador de imágenes.A través del control del bus SCCB, puede generar datos de muestreo de 10 bits de varias resoluciones en forma de fotograma completo, submuestreo, ventanas, etc.La imagen UXGA máxima de este producto es de 15 fotogramas por segundo.El usuario puede controlar completamente la calidad de la imagen, el formato de los datos y el método de transmisión.Todas las funciones de procesamiento de imágenes, incluida curva gamma, balance de blancos, saturación, croma, etc.Se puede programar a través de la interfaz SCCB.El sensor de imagen OmmiVision utiliza una tecnología de sensor única para mejorar la calidad de la imagen y obtener imágenes en color claras y estables al reducir o eliminar defectos ópticos o electrónicos como ruido de patrón fijo, cola, flotación, etc.

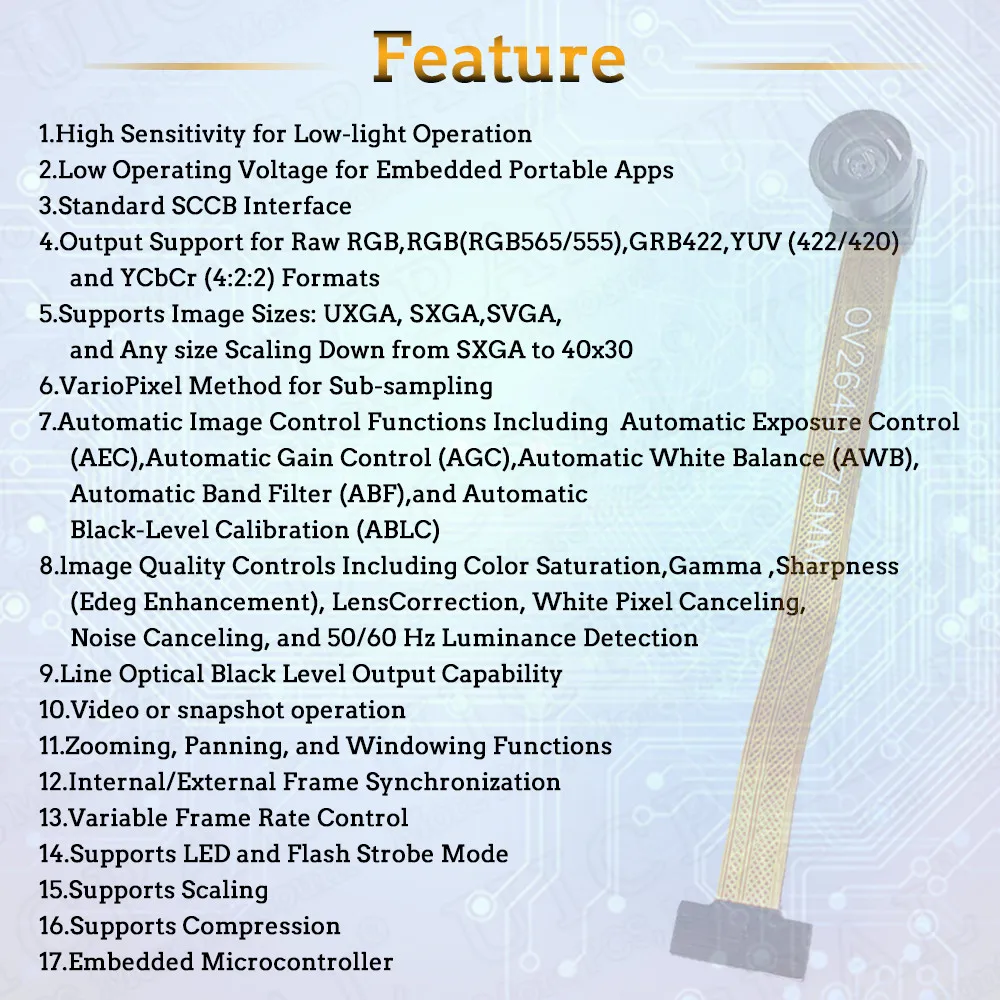

● Alta sensibilidad adecuada para aplicaciones con poca iluminación

● Bajo voltaje adecuado para aplicaciones integradas

● Interfaz SCCB estándar, compatible con interfaz I2C

●Formatos de salida RawRGB, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2) y YCbCr (4:2)

● Admite UXGA, SXGA, VGA, QVGA, QQVGA, CIF, QCIF y varios tamaños hasta 40x30

● Admite el método de submuestreo VarioPixel

● Las funciones automáticas de control de influencia incluyen: control automático de exposición, control automático de ganancia, balance de blancos automático, eliminación automática de rayas de luz y calibración automática del nivel de negro.El control de calidad de la imagen incluye saturación de color, tono, gamma y nitidez ANTI_BLOOM

●ISP tiene la función de eliminación de ruido y compensación de píxeles muertos.

● Admite zoom de imagen

● Compensación por pérdida de lente

● Ajuste automático de saturación

● Ajuste automático de mejora de bordes.

● Ajuste automático de la reducción de ruido.

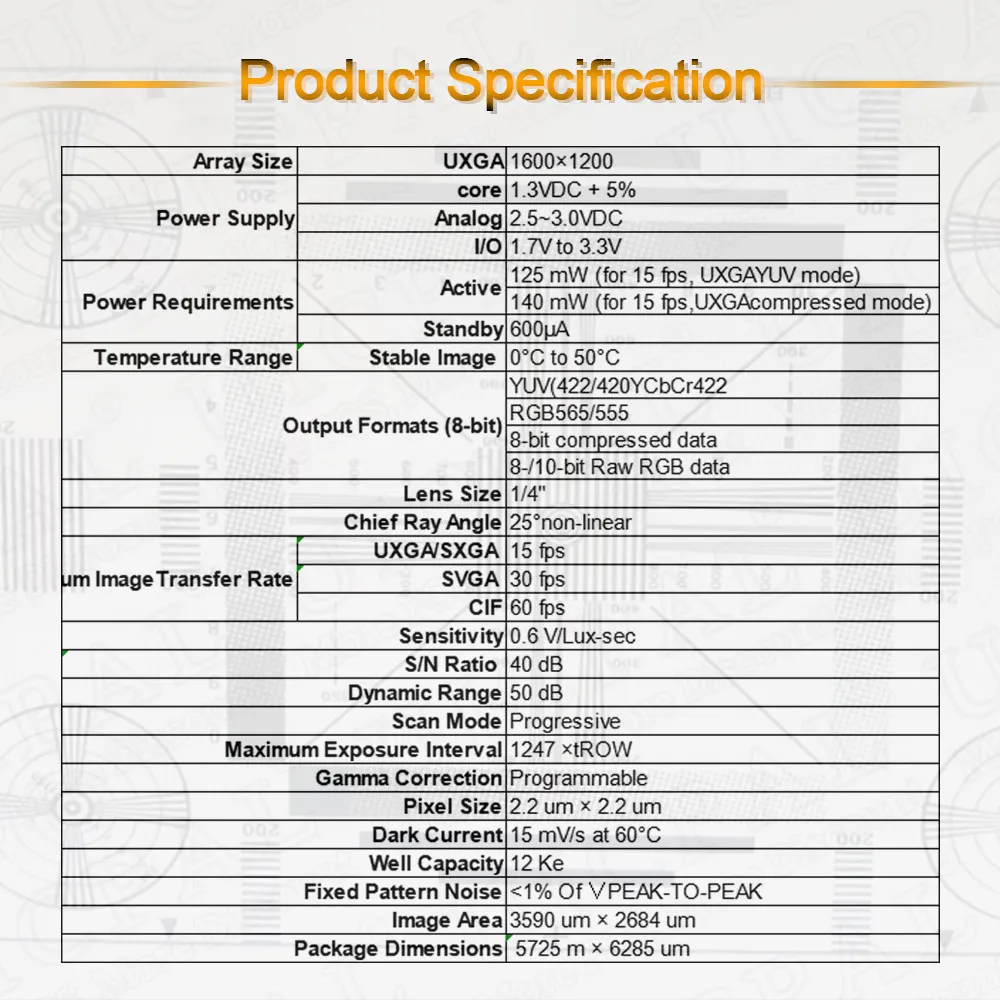

parámetro clave

Matriz fotosensible 1632x1232 Formato máximo UXGA

Voltaje IO 1,7 V-3,3 V voltaje analógico 2,5-3.0 V (el LDO interno alimenta el núcleo 1,2 V)

Consumo de energía funcionando TBD sueño 20μA

Funcionamiento a temperatura -30℃ a 70℃

Trabajo estable 0℃ a 50℃

Formato de salida (8 bits) YUV/YCbCr4:2 RGB565/555/444 GRB4:2:2 Datos RGB crudos

Tamaño óptico 1/4"

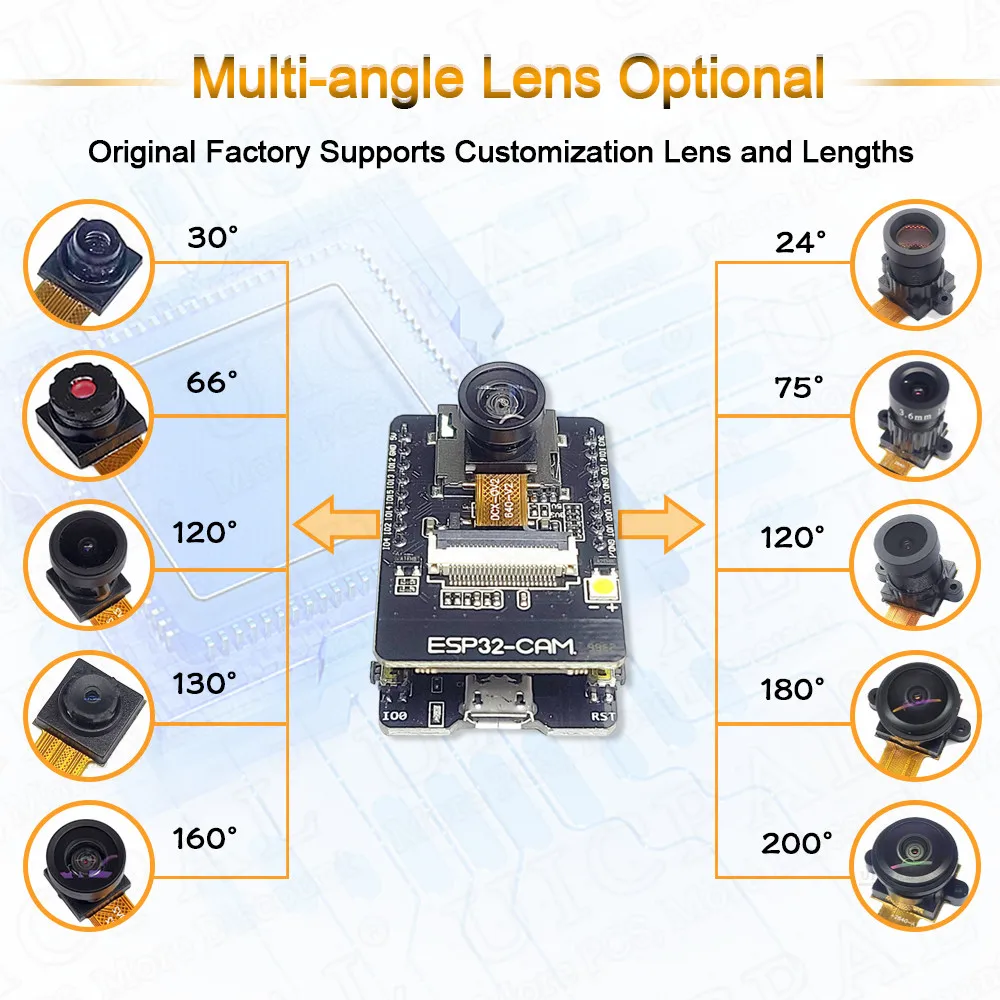

Campo de visión 66/120/160 grados

Velocidad de fotogramas máxima 15 fps SXGA

Sensibilidad 1,3 V/(Lux-sec)

Relación S/N 40 dB

Rango dinámico 50 dB

Modo de navegación línea por línea

Exposición electrónica 1 línea a 1247 líneas

Área de píxeles 2,2 μm x 2,2 μm

Corriente oscura 15mV/s a 60 ℃
